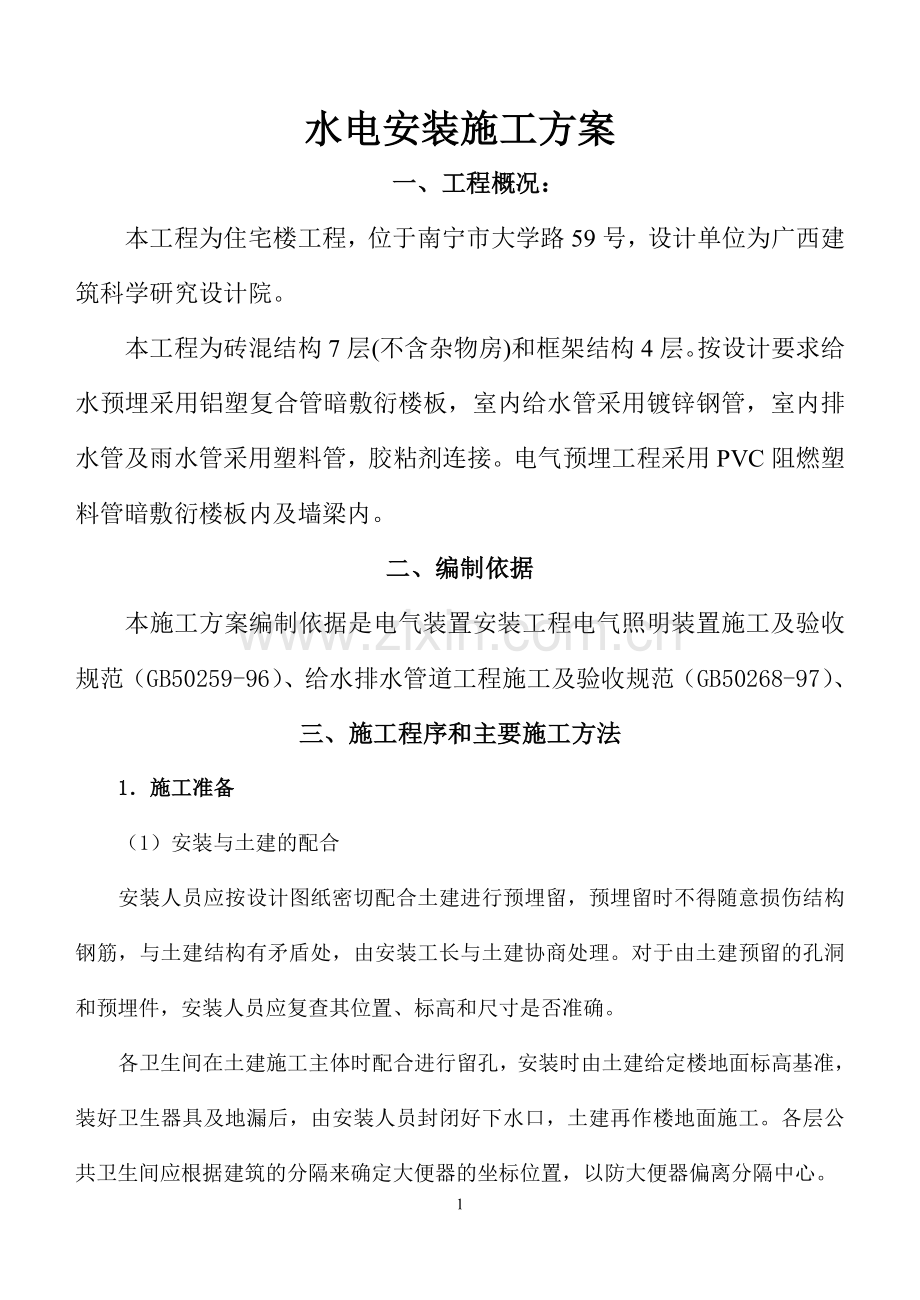

水电安装施工方案一、工程概况：本工程为住宅楼工程，位于南宁市大学路59号，设计单位为广西建筑科学研究设计院。本工程为砖混结构7层(不含杂物房)和框架结构4层。按设计要求给水预埋采用铝塑复合管暗敷衍楼板，室内给水管采用镀锌钢管，室内排水管及雨水管采用塑料管，胶粘剂连接。电气预埋工程采用PVC阻燃塑料管暗敷衍楼板内及墙梁内。二、编制依据本施工方案编制依据是电气装置安装工程电气照明装置施工及验收规范（GB50259-96）、给水排水管道工程施工及验收规范（GB50268-97）、三、施工程序和主要施工方法1施工准备（1）安装与土建的配合安装人员应按设计图纸密切配合土建进行预埋留，预埋留时不得随意损伤结构钢筋，与土建结构有矛盾处，由安装工长与土建协商处理。对于由土建预留的孔洞和预埋件，安装人员应复查其位置、标高和尺寸是否准确。各卫生间在土建施工主体时配合进行留孔，安装时由土建给定楼地面标高基准，装好卫生器具及地漏后，由安装人员封闭好下水口，土建再作楼地面施工。各层公共卫生间应根据建筑的分隔来确定大便器的坐标位置，以防大便器偏离分隔中心。安装人员施工时不得随意在土建楼板、墙体上打洞凿槽，因特殊原因必须打洞，应与土建方面协调。安装调试进应注意对墙面、吊顶的保护，避免污染装饰层。电气竖井楼板的防火封堵，应等竖井内的管线全部施工完毕，再由安装工长通知土建进行。（2）安装各工种之间的配合由于本工程各种管线较密集、交叉、空间较小，必须合理安排施工顺序，各类管道在交叉安装相碰时，各工种之间应本着小管让大管、压力管道让重力流管道的原则，调整管道走向或标高，尽量为其他工种创造施工条件。各种设备到货后，如具备施工条件应及时就位，以便于进行配管配线。设备试运转应由电工先行对电机进行检查测试，再由电工配合有关工种进行单机试运转，并要做好试运转记录。（3）安装与建设单位的配合施工图纸及设计变更，由建设单位按合同规定的数量及时提供给安装单位，安装与设计的有关事宜由建设单位负责协调。建设单位负责供应的材料设备，建设单位应按施工进度计划及时提供。安装与供电、供水等部门的配合关系由建设单位协调。各种设备的开箱检查验收、隐蔽工程的检查验收、管道试压、系统调试等项工作，均需约请建设单位的工地代表到场参加，建设单位应及时签发检查验收记录、调试记录和各种有关的设计变更协商单。2主要施工方法和技术要点（1）给排水工程在主体施工阶段，除配合土建预埋预留外，必须做好安装前的准备工作，如熟悉施工图、技术交底、备料、管道支架加工、管件加工、管道除锈、刷油防腐等工作。当土建主体施工达到一定程度并具备安装条件时，即可进行管道安装。管道安装一般按自下而下、分层安装的原则进行。给水管道安装工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗管道防腐。消防管道安装工艺流程：安装准备干管安装立管安装支管安装消防水泵安装管道试压管道冲冼系统通水调试。排水管道安装工艺流程：安装准备管道预制干管安装立管安装支管安装灌水试验通水试验。各种管材、管件、阀门、设备及组件必须符合设计要求和具备产品合格证。消防系统的设备材料必须具备国家消防主管部门颁发的生产、销售许可证和产品合格证。预制加工时，按设计图纸画出管道的分路、管径、变径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得尺寸预制加工。干管安装时，一般从总进水口开始操作。总进水口端头需加装好临时堵板以备试压用。对大口径的管道，则用法兰连接。管道安装前要清扫管膛，安装进行时要找直找平，要复核甩口位置、方向和变径是否正确。对于暂留的管口要加装临时丝堵。立管安装时，先从上至下统一吊线，均匀固定好管卡，再将预制好的立管按编号分层排列，由下到上按顺序安装，并复核预留甩口的高度、方向是否正确，外露丝扣、焊缝和镀锌层破损处要刷好防锈漆，支管甩口要加装临时丝堵。立管上阀门安装朝向要合理，要便于操作和维修，安装时，要用线坠吊直找正。支管安装时，将预制好的支管从主管甩口处依次逐段进行安装。如有阀门应将阀门盖卸下再安装。在有阀门处需加装活接头，以便日后维修。要核定不同卫生洁具的给水预留口高度和位置，找平找正后埋好支管管卡，安装好支管，并上好临时堵头。排水管道预制时，需根据设计图纸要求并结合现场情况，量好管道尺寸。塑料排水管施工时，管道断口的毛剌要用刮刀清除平滑，承插口和插管的连接部位要将水份和灰尘擦拭干净。要用毛刷涂抹粘结剂。插入粘接时需将插口稍作转动，以利粘结剂分布均匀。约30秒至一分钟牢后应及时将溢出的粘结剂清除干净。多口粘连时应注意预留口方向。室内排水管及雨水管采用塑料管，胶粘剂连接，各卫生间的排水支管采用集中或在现场预制组装，接口胶粘完毕，应根据胶粘剂的性能和气候条件静置至接口固化后方能吊装就位。伸至楼梯上的与卫生设备相连接的承口应临时用泡沫塑料或水泥袋纸堵好，以防施工时杂物落入管腔堵塞管道。塑料排水管每隔四米应设一伸缩节。本工程生活给水管道试压时，应在管道系统的最高点设置自动排气装置，并在最高点和最低点各安装一个压力表。试压合格后应及时办理验收手续。卫生洁具安装前，应核对卫生洁具的型号、规格是否符合设计要求，是否具备产品合格。卫生洁具外观应规矩、造型端正，表面光滑、美观、无裂纹，边缘平滑，色调一致。蹲便器进水口上的胶皮碗采用14#铜丝分别绑扎两道，不得用铁丝绑扎，且铜丝不允许压接在一条线上，铜丝拧紧处要错开900左右。所有伸出屋面的管道，均应装设套管，并应配合土建做好防水工作，以防屋面渗漏。（2）电气工程暗敷于楼、地板内及墙、柱、梁内的钢管、接线盒、灯头盒，应配合土建主体施工进度组织埋设。埋设时应清除管内杂物，打磨管口，埋设时应注意在接线盒和无盒的管口处塞上废纸或木塞，防止水泥浆进入堵塞管道。钢管就敷设到位，不得在中途或末端转接塑料管。套管托度为连接管外径的1.53倍，连接管的对口处应在套管的中心，焊口应焊接牢固。暗敷的阻燃塑料管的连接采用套管连接。由于阻燃塑料和容易被压损或折裂，在施工时必须采取有效的保护措施，特别是在土建浇注砼时，电工人员务必到场跟班监护。管内穿线的工作一般在土建内墙装修工程结束后进行。穿线前先检查清除管内的杂物，穿线时做好防止损伤导线绝缘层的措施。穿多根单芯导线时，尽量采用绝缘层不同颜色的导线，以便于日后的接线清楚无误。穿线管内不允许留有导线接头。施工中应采用不同颜色的导线严格区分PE线和工作零线，PE线应采用黄绿双色线，在任何情况下不准使用黄绿双色线作负荷线，工作零线是黑色。除注明外，动力设备利用穿线钢管PE线（当DN20mm）。配电柜（箱）到达现场后，必须约请建设单位和生产厂家代表三方一同进行开箱检查，填写好“设备开箱检查记录”。各种电机在接线运行前，应采用500V绝缘摇表测试电机各绕组间对地（外壳）的绝缘电阻，其阻值应以不小于0.5M为合格。电机通电试运转时应核对电机的运转方向，试运转后应填写电机试运转的调试报告。应检查接地装置各电气接地抽头的施工情况是否与原设计相符，并与建设单位的代表一起检测接地电阻，测量接地电阻前须连续天晴三天，如测得的接地电阻值大于或等于1时，应会同设计人员采取补救措施减小接地电阻，直到接地电阻满足要求为止。有关做法详见86SD566。天面暗敷在隔热层内的避雷事先应在隔热层施工前完成，避雷带连接采用搭接焊，搭接长度不小于圆钢直径的六倍，并要求双面焊，施工时注意将伸出屋面的所有金属管道、金属构件就近与避雷带焊接。设备安装、水电安装调试详见单体施工方案。四、保证工期、质量技术措施严格按照设计图纸和各个施工及验收规范施工，未经设计单位或建设单位同意，不得擅自变更和修改设计。施工中发现的问题应及时与设计部门和建设单位联系解决。层层落实各级质量责任制，建立在公司总工程师指导下，以项目主管工程师为主的精简历有效的项目工程质量保证体系。图纸会审记录是与设计图纸具有同等效力的技术文件，是工程最终实施的依据，施工中应遵照执行，以防错漏。施工前应与土建工种详细核对图纸，密切配合，做好预埋预留工作。水卫、电气、暖通工种均需指定专人负责，保证预埋预留的管道、铁件和孔洞的位置、标高准确无误。项目质检人员应加强对预埋预留工作的检查，防止错埋漏留。在施工过程中，工长要经常在施工现场进行技术指导和监督，对关键部位或技术复杂的施工项目，工长还应作好操作示范，确保工程的施工质量。对于新设备、新工艺、新材料要及时搜集资料，掌握技术要求，严格按照技术要求进行施工。在施工过程中应注意进行技术培训，并不断总结经验。隐蔽工程完工后，应及时会同建设单位的工地代表做好隐蔽工程的检查验收工作，并办理好各隐蔽工程的验收手续。施工过程中的隐蔽工程记录、测试记录、设计变更协商单等原始记录，要经建设单位规定人员到现场进行检查并签字，防止单方办理、代人签字等错误做法，杜绝搞回忆录的做法。所有施工验收资料均应及时办理，存档保管。工长应按分项工程向班组进行技术交底。班组应做好工序质量，搞好质量自检互检工作。项目质检员对工序质量实施监督检查，发现质量不合格的要求限期整改。工程中所使用的材料、设备必须是合格产品，且具有产品合格证或材质检验证书。使用前应核对其型号规格及技术参数是否符合设计要求，不合格的产品和不符合设计要求的产品不得使用。参加施工的电工、焊工等特殊工种必须按国家有关规定持证上岗。参加施工的人员必须虚心接受建设单位及各级质检人员的检查监督。与土建和其他现场施工单位协调，共同搞好成品保护工作，保证工程上已安装好的设备、管道、线路、开关、阀门等完好无损，未交工的厕所不得使用，排水口封堵不得随意开启，不得利用排水管排放泥浆。使工程竣工交付使用时建设单位满意。五、保证安全、文明施工技术措施抓好现场施工人员的安全教育，制定施工安全措施，搞好现场文明施工安全生产的宣传工作。定期进行安全生产检查，发现问题应及时进行整改。进入施工现场，必须戴好安全帽，不准穿拖鞋、高跟鞋和光脚上班。交叉作业和高空作业时要注意安全，高空作业要系好安全带。施工现场必须做好防物体打击和防高空坠落的措施。各工种的工长必须对施工人员进行书面的安全技术交底。人字梯底部要拉牢，单边梯与地面夹角以60700为宜，梯子下端应有防滑措施。施工现场所有用电设备应实行“一机一闸”制，并应在设备负荷线的首端处设置漏电保护装置，非电工不得乱接电气设备。电源停送电应按电业安全工作规程的要求进行操作。停电检修时应悬挂标示牌，在无人值班的场所还应派专人监护。电焊机两头的接线端子处要有防护罩。进行焊接作业时，作业场所应清除一切易燃物品，防止发生火灾和爆炸事故。在管井内作业时，应在各层的井口悬挂标示牌。无人作业和管井应将井口封闭，以防发生人员坠落。在天然光线不足的作业点或夜间作业时，应设置足够的照明设备，特殊场地应按规定使用安全电压的照明。不准在设备运行时进行擦洗和检修，严禁将头、手伸入机械行程范围内。搞好消防和保卫工作，落实好防火及防盗措施。9
