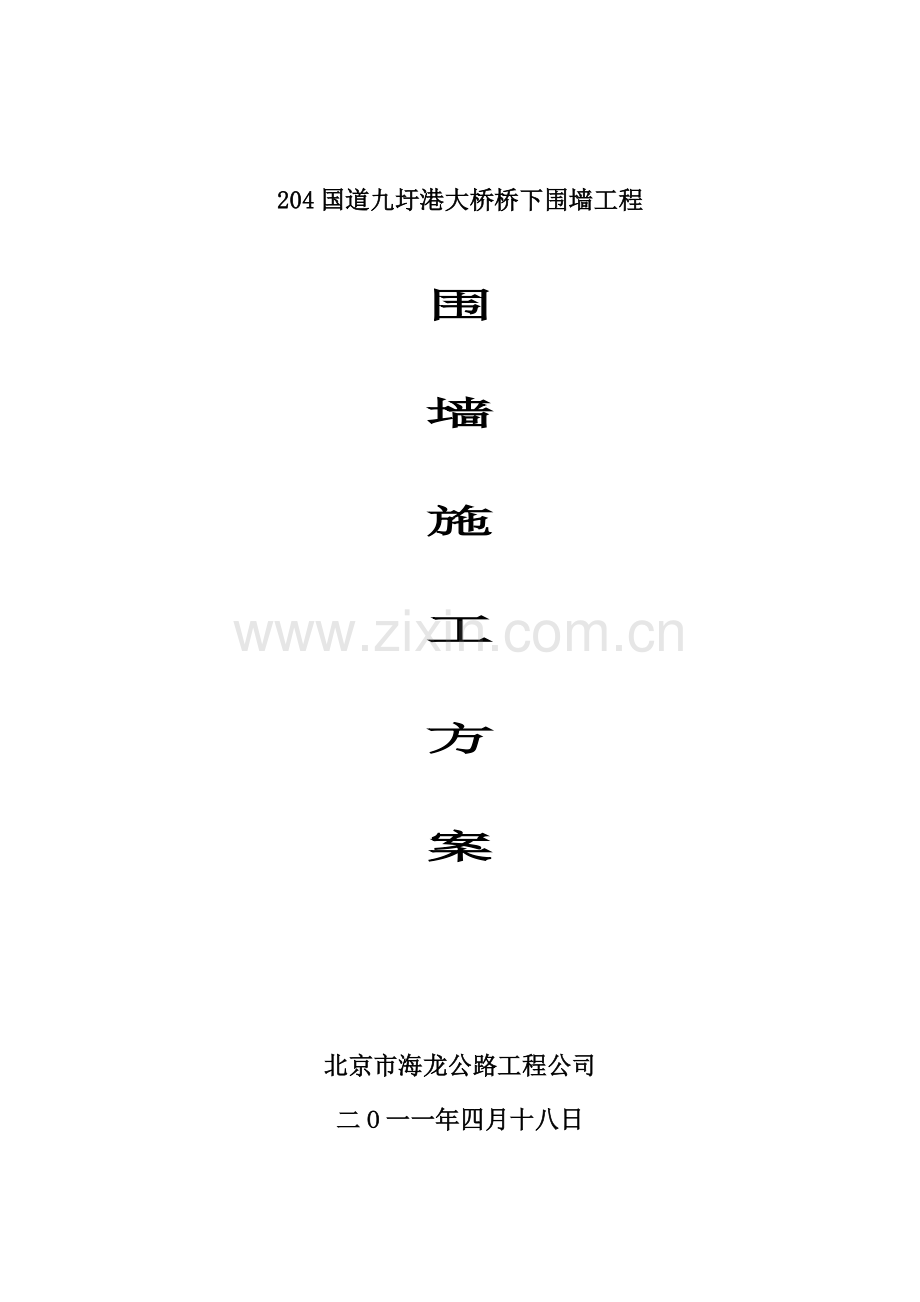

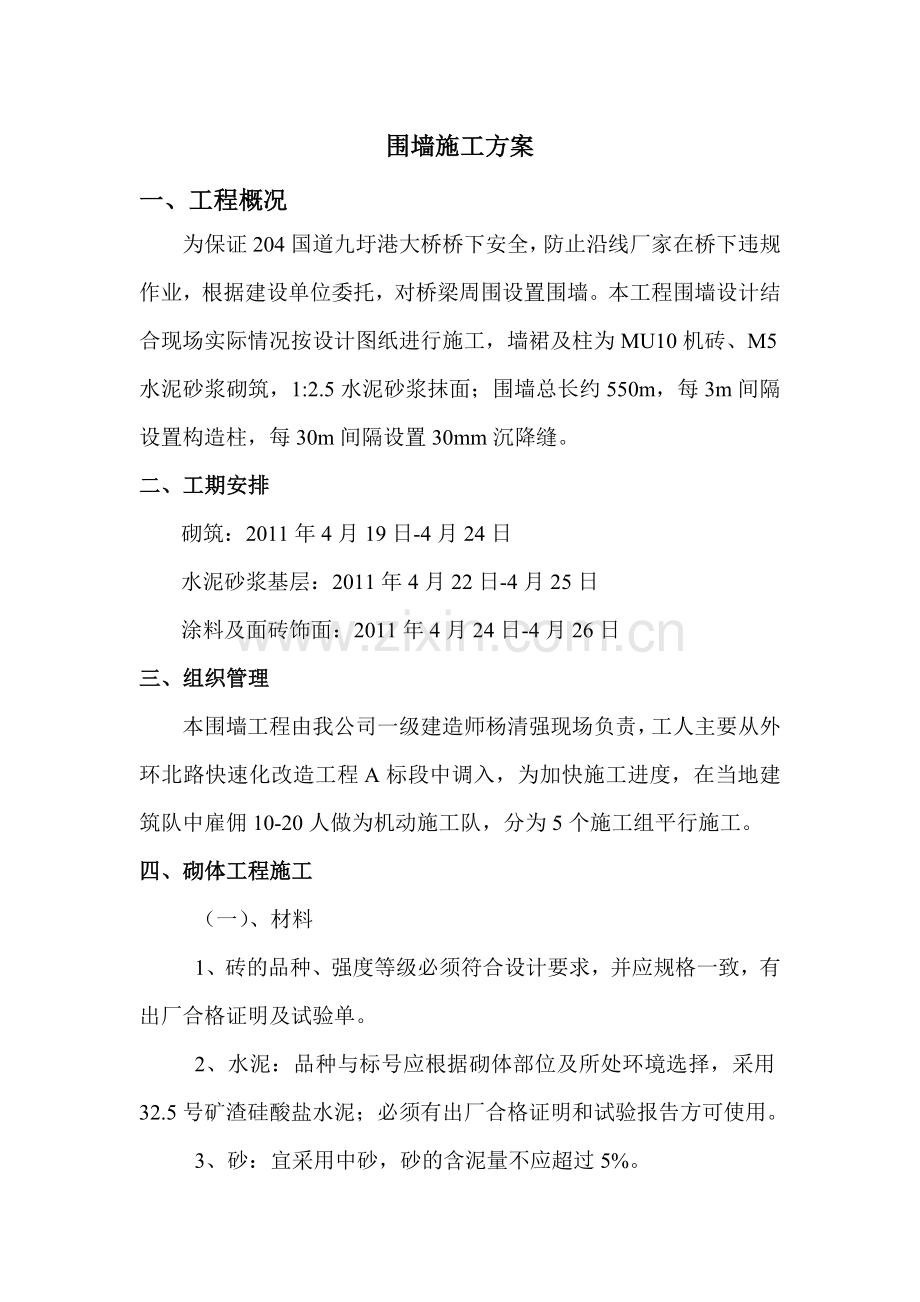

1、204国道九圩港大桥桥下围墙工程围墙施工方案北京市海龙公路工程公司二O一一年四月十八日围墙施工方案一、工程概况为保证204国道九圩港大桥桥下安全,防止沿线厂家在桥下违规作业,根据建设单位委托,对桥梁周围设置围墙。本工程围墙设计结合现场实际情况按设计图纸进行施工,墙裙及柱为MU10机砖、M5水泥砂浆砌筑,1:2.5水泥砂浆抹面;围墙总长约550m,每3m间隔设置构造柱,每30m间隔设置30mm沉降缝。二、工期安排砌筑:2011年4月19日-4月24日水泥砂浆基层:2011年4月22日-4月25日涂料及面砖饰面:2011年4月24日-4月26日三、组织管理本围墙工程由我公司一级建造师杨清强现场负责
2、,工人主要从外环北路快速化改造工程A标段中调入,为加快施工进度,在当地建筑队中雇佣10-20人做为机动施工队,分为5个施工组平行施工。四、砌体工程施工(一)、材料1、砖的品种、强度等级必须符合设计要求,并应规格一致,有出厂合格证明及试验单。2、水泥:品种与标号应根据砌体部位及所处环境选择,采用32.5号矿渣硅酸盐水泥;必须有出厂合格证明和试验报告方可使用。3、砂:宜采用中砂,砂的含泥量不应超过5%。4、水:河水。(二)、操作工艺1、拌制砂浆:砂浆采用机械拌合,手推车上料,磅称计量。材料运输送至桥下混凝土场地堆放,砂浆现场拌和。(1)、根据外环北路快速化A标段试验提供的M5砂浆配合比进行配料称量
3、,水泥配料精确度控制在2%以内;砂、石灰膏等配料精确度控制在5%以内。(2)、砂浆应采用机械拌合,投料顺序应先投砂、水泥后加水。拌和时间自投料完毕算起,不得少于1.5min。(3)、砂浆应随拌随用,水泥砂浆必须分别在拌成后3小时内使用完毕。2、组砌方法(1)、砖墙砌筑应上下错缝,内外搭砌,灰缝平直,砂浆饱满,水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mm。砌体一般采用一顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。(2)、 排砖撂底:根据弹好的构造柱尺寸,认真核对垛尺寸,其长度是否符合排砖模数,如不符合模数时,可将位置左右移动。(3)、 选砖:外墙砖要棱角整
4、齐,无弯曲、裂纹,颜色均匀,规格基本一致。(4)、 盘角:砌砖前应先盘好角,每次盘角不要超过五层,新盘的大角,及时进行吊、靠。如有偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高,控制好灰缝大小,使水平缝均匀一致。大角盘好后再复查一次,平整和垂直完全符合要求后,再挂线砌墙。(5)、 挂线:砌筑37墙必须挂双线,如果长墙几个人共使用一根通线,中间应设几个支点,小线要拉紧,每层砖都要穿线看平,使水平缝均匀一致,平直通顺;砌24墙时,可采用挂外手单线(视砖外观质量要求情况,如果质量好要求高也可挂双线,提高砌砖质量。)可照顾砖墙两面平整,为下道工序控制抹灰厚度奠定基础。(6)、 砌砖:砌砖采用一铲灰、
5、一块砖、一挤揉的“三一”砌砖法。砌砖时砖要放平。里手高,墙面就要张;里手低,墙面就要背。砌砖一定要跟线,“上跟线,下跟棱,左右相邻要对平”,砌筑砂浆要随搅拌随使用,一般水泥砂浆必须在3h内使完,混合砂浆必须在4h内用完。(三)、质量标准1、砖、砌块的品种、强度等级必须符合设计要求。2、砂浆品种符合设计要求,强度必须符合下列规定:(1)、同品种、同强度等级砂浆各组试块的平均强度不小于1.0fmk(2)、任意一组试块的强度不小于0.75fmk。(3)、砌体砂浆必须密实饱满,实心砖、砌块砌体水平灰缝砂浆饱满度不少于80%。五、墙面抹水泥砂浆施工1、基层处理:吊直、套方、灰饼、墙面冲筋。抹底层灰和中层
6、灰等工序的做法与墙面抹纸筋灰浆时基本相同,但底灰和中层灰用1:2.5水泥砂浆涂抹,施工前湿润墙面,并用木抹子搓平带毛面,在砂浆凝固之前,表面用扫帚扫毛。2、抹水泥砂浆面层:中层砂浆抹好后第二天,用1:2.5水泥砂浆或按计要求的水泥混合砂浆抹面层,厚度5-8mm。操作时先将墙面湿润,然后用砂浆薄刮一道使其与中层灰粘牢,紧跟着抹第二遍,达到要求的厚度,用压尺刮平找直后,用铁抹子压实压光。质量标准1、保证项目(1)、所用材料品种。质量必须符合设计要求和现行材料标准的规定。(2)、各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层,空鼓,面层无爆灰和裂缝等缺陷(空鼓而不裂的面积不大于200cm者可不计
7、)。2、一般抹灰层表面应符合下列规定表面光滑、洁净,颜色均匀,线角和灰线平直方正,清晰美观。3、允许偏差 一般抹灰的允许偏差和检验方法应符合验收规范的规定。六、安全文明施工措施1、本工程施工处于正常运行的工厂内,要求施工现场加强安全、环境管理力度,做好安全、文明施工工作。2、不仅要保障本单位施工人员、设备的安全,还要保证工厂内人员和周围设备、地下管道、电(光缆)和其他管道的安全。3、施工材料、机具的堆放必须规范整齐,对废料及时清除,做到“工完料净场地清”,确保交通通道畅通。4、夜音作业,施工现场要有足够的照明,设置警告标志。5、管理人员跟班作业,不影响工厂正常作业,及时化解矛盾,保证工程顺利进行。七、劳动力、施工机具和材料安排1、劳动力安排序号工 种人 数进场时间备 注1管理人员3人4月18日兼安全、文明施工员2泥工20人4月19日3普工30人4月19日2、主要施工机具安排机具名称数量进场时间备 注1砂浆拌和机22011年4月18日2发电机22011年4月18日3劳动车52011年4月19日4木抹子202011年4月19日5铁抹子302011年4月19日6皮尺42011年4月19日7水准仪22011年4月19日3、材料安排黄砂、水泥从我公司南通市外环北路快速化改造工程A标段随时调拔,预计用量30万块烧结砖已落实供应厂家,4月18日下午进场2万块。
