110kV白泥井变电站直流系统改造工程施工方案.doc

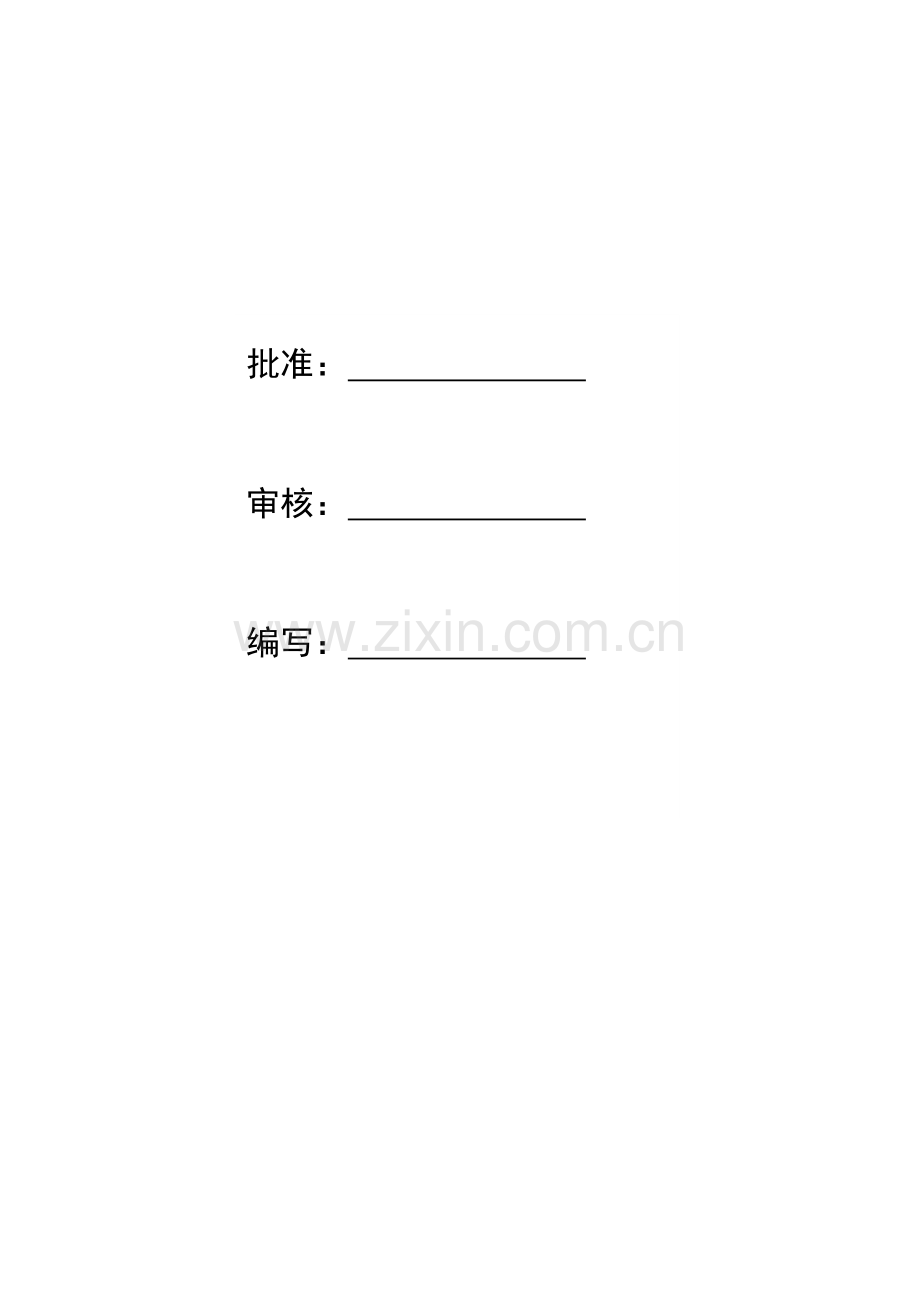

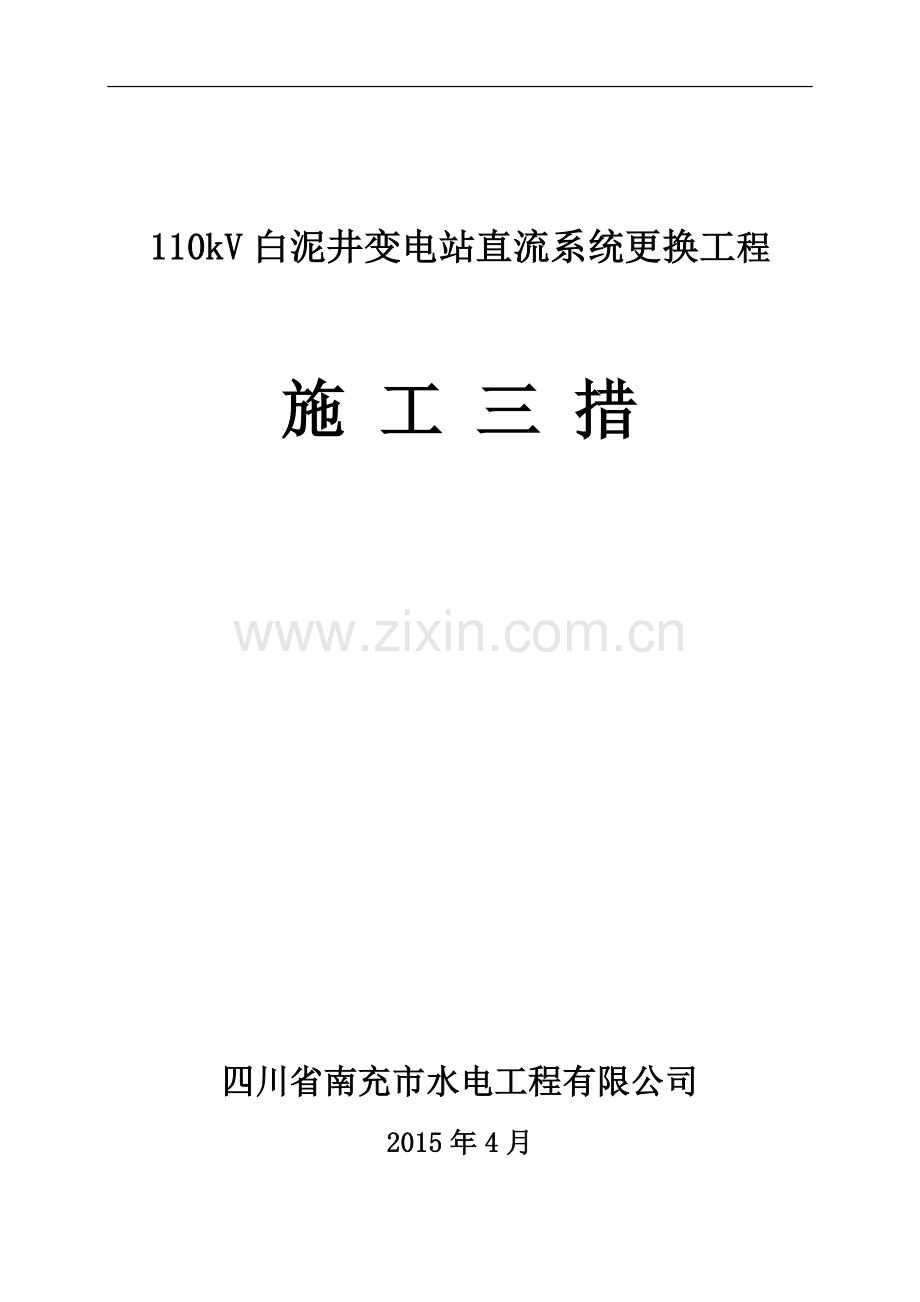

110kV白泥井变电站直流系统更换工程施 工 三 措四川省南充市水电工程有限公司2015年4月批准：              审核：              编写：              目   录一、工程概述11.1 编制依据11.2 工程概况1二、组织措施12.1 现场施工人员组成12.2 施工工期12.3 施工步骤22.4 施工机具清单2三、施工技术措施33.1 施工技术、资料准备33.2 专项技术措施33.3 通用技术措施3四、施工安全措施44.1 专项安全措施44.1.1不停电设备安全措施54.2 通用安全措施5五、危险点分析与控制68一、工程概述1.1 编制依据本方案根据鄂尔多斯电业局2014年大修技改工程计划中对项目工程的有关要求按照变电站直流电源系统技术规范要求，为加强并规范变电站直流电源系统运行和管理，提高变电站直流电源设备运行的安全可靠性，同时为了确保110kV白泥井变电站直流系统改造如期投运，保证本工程的顺利进行，制订此施工方案。1.2 工程概况拆除原有的直流电源充电馈线屏及蓄电池屏并更换为新的直流馈线屏、直流充电屏和蓄电池屏；完善相应的直流回路二次接线； 二、组织措施2.1 现场施工人员组成总负责人：  赵明安全监督：  张宇技术负责人：赵建峰施工工作负责人：任世英施工班组：附人员进站统计表辅助施工人员（厂家）：鄂尔多斯电业局修试管理所监护指导人员、郑州华伟电器技术有限公司厂家懂全套直流系统技术人员 2.2 施工工期总工期需10天。2.3 施工步骤1) 施工准备,；2) 在原有直流屏对面空屏位上将新电池柜及蓄电池安装；3) 在新安装电池柜旁临时安装充电屏，为电池做充放电试验；4) 完成充放电试验后，将电池按正、负极接在旧的充电馈线屏上，拆除旧的蓄电池屏；5) 安装新的馈线屏，将负荷转移在新的馈线屏上；6) 拆除旧的充电馈线屏，将旧的充电馈线屏安装在临时屏位上为新电池充电；7) 拆除临时屏位上的充电屏安装在原充电馈线屏的位置上；8) 拆除临时屏位上的旧充电馈线屏；9) 新直流系统投入正常运行。2.4 施工机具清单 序号名      称规  格数量1电焊机ZX-20012兆欧表ZC25B-3/1000V13数字式万用表FLUCK-17B14微电脑线号打印机LM-380A A11-C15风筒16电缆剪27压线钳28剥线钳29一字镙丝刀510十字镙丝刀5三、施工技术措施3.1 施工技术、资料准备开工前，由项目施工总负责组织有关人员对本工程在施工前进行以下技术准备工作：熟悉和审查施工图纸，编制详细的施工步骤和计划，进行技术交底。（1） 项目施工总负责组织有关人员认真研究设计图纸，了解图纸的要求和精神，与建设单位、设计共同解决图纸中问题，以便施工顺利进行。做好图纸会审记录并签证。（2） 编制安全施工方案、文明施工方案。3.2 专项技术措施（1） 由于在运行中变电站进行查线工作，只允许打开工作票上所列屏柜后门，不得接触装置本体，尽量避免触动屏后接线，不得拆接二次回路接线，不得大力拉扯二次回路接线。在查线的过程中如发现有松动的二次回路接线，应通知运行人员进行处理，不得自行接线。（2） 需要拆除的电缆，电缆两头必须用万用表测量无交直流电压后进行对线（电流回路需用合格的钳形表确认确无电流），确认是同一电缆的两侧后将所有电缆线芯用绝缘胶布缠绕，将整条电缆清理出电缆层或是电缆沟，拆除电缆的方式应为整体拆除，严禁用电缆剪或其他工具从中间剪断电缆，电缆在移出电缆（3） 对于需要保留或可以利用的电缆，相关线芯拆除后用绝缘胶布可靠缠绕后临时摆放在电缆层或电缆沟，并做好记号。（4） 电缆拆除及安装完毕后应按防小动物要求重新对孔洞进行封堵，并经运行人员检查后方可结束工作。（5） 在负荷转换时，要确认负荷完全转移到另一组直流系统中，并确保电缆连接良好。3.3 通用技术措施（1） 必须按设计图纸和厂家安装说明书进行施工，禁止擅自修改图纸，如有改动，必须征得有关部门同意，并且改动图纸做好记录。（2） 施工前要检查所需设备、材料的质量及数量是否符合安装规定。（3） 严格按照安装验收规范进行施工。（4） 严格按照电气设备交接试验标准进行试验。（5） 做好施工过程中的资料收集和资料记录。（6） 整个施工过程中，各施工人员应认真负责，按施工技术要求，保证安全、高质、高效完成工程。（7） 在工程实施的任何阶段，绝不允许未投运设备（包括未投运回路）和运行设备间存在有任何联跳出口回路或影响运行设备正常运行的电气联接，这些回路必须断开并用绝缘胶布包好，断开位置必须在运行设备屏！待非投运设备（或回路）具备投运条件后，恢复上述电缆连接。四、施工安全措施4.1 专项安全措施 4.1.1不停电设备安全措施（1） 在保护屏并接拆除电缆时悬挂“在此工作”标示牌。在相邻屏用“运行中”红布遮盖，工作的保护屏内需用红布将运行部分与被试部分明显隔开。（2） 必须核实清楚保护装置直流电源、以及其他由运行中屏柜提供电源的二次回路电缆的走向（采用万用表对电缆的备用芯法），确定无误后方可拆除电缆；（3） 拆除电缆时，先拆除保护屏对侧的电缆芯，再拆除保护屏的电缆芯，拆除时要单芯拆，拆除每一条电缆的前两条电缆芯时采用万用表对电缆的备用芯法再次确认电缆正确性；（4） 带电部分的接入必须在继保负责人的指示和监护下方能接入，使用的工具均应有绝缘手柄。 4.2 通用安全措施（1） 临时聘用的施工单位人员必须进行安规考试，安规考试合格后方可进入（2） 进入变电站的人员，必须穿着符合要求的纯棉工作服、佩戴符合要求的安全帽并经值班人员检查、验证，确认无误后方可进入。（3） 进站工作前，应详细检查本项工程需使用的临时电源箱、电动工具、安全工器具是否符合要求，并列出清单，经巡维中心专职安全员检查、同意后才能在变电站内使用。（4） 进入变电站电力生产区域内作业，必须办理工作票和履行工作许可手续。（5） 进入变电站后，工作许可手续尚未办妥之前，施工作业人员只允许在变电站生产区域外集中等待工作负责人通知。（6） 在办理许可手续后，现场工作严格执行监护制度。工作负责人必须始终在工作现场认真履行监护职责。现场监护人应佩戴明显的标志，当工作地点分散，监护有困难时，要根据现场的安全条件、施工范围、工作需要，增设专责监护人。（7） 按工作票安全措施栏所列安全措施，检查核对安全措施，注意看清设备名称，严防走错位置。（8） 执行安全技术交底制度。工作班开工前执行站班会制度，工作负责人应向工作班成员宣讲工作票内容。（9） 在变电站内进行的工作，必须按工作票上所列工作项目进行。严禁在工作中擅自扩大工作任务，超范围工作。（10） 严禁进入与作业任务无关的生产区域、场所，不得走错间隔，不得乱摸乱碰变电站的各类设施、设备，确保人身、电网、设备安全。（11） 施工车辆在站内行驶速度不得超过5公里/小时；不得停放在电缆沟盖板上，不得驶进高压场地内。（12） 严禁在变电站户外高压场地和控制室、高压室、电缆夹层等室内设备区域吸烟。（13） 作业现场必须做到“三不乱”（电线不乱拉；管道不乱放；杂物不乱丢），废料、杂物应于当天工作结束后清理出站才收工，确保站内通道安全畅通。（14） 作业终结手续办理后，作业人员不得擅自进入作业现场和其他生产区域。需要进入的必须重新办理工作许可手续，并经工作许可人同意才能进入。五、危险点分析与控制序号作业内容危险点控制措施一控制室装屏、拆屏火灾、爆炸、烧伤、烫伤（1） 焊接时，焊工应穿帆布工作服、戴工作帽，上衣不准扎在裤子里，口袋需遮盖，脚面应有鞋罩和戴电焊手套及面罩。应有隔热、防火措施，避免烧坏电缆及设备，要有人监护；清理焊接时必须戴上白光护目镜，并避免对着自已和别人的方向敲的焊渣；（2） 进行动火时，必须办理好动火工作票。使用中的氧气瓶和乙炔应垂直放置并固定，两气瓶间距不应小于8m，严禁使用没有减压器的氧气瓶；动火地点应配置足够的合格灭火器，动火地点附近严禁堆放易燃易爆物品。二屏柜安装搬新柜和安装屏柜时，碰撞运行中的控制保护屏。（1） 搬运新柜和安装屏柜时设专人指挥，专人监护；（2） 移屏柜采用圆形钢管平稳过渡，搬运速度动作不能太大。敷设电缆时损伤电缆。（1） 敷设电缆工作应专人指挥，工作前由工作负责人交待工作内容及注意事项；（2） 敷设人员应均匀分布，缓缓走动，不得拥挤，严禁把电缆放有地上拖动，防止损坏电缆。电缆穿进屏柜时误碰带电运行设备，引起事故。（1） 电缆穿入配电盘时盘上应有专人接应，电缆端头应用绝缘胶布包好，防止电缆触及带电部位或损坏设备。电缆开皮、接线时，电缆铁皮、工具伤人，或损伤电缆。（1） 割剥电缆时要放平、垫实，注意防止刀锯伤手；（2） 割剥电缆时应注意不得损伤绝缘及芯线；（3） 严禁用手、腿托住电缆进行割剥。三电缆拆除及接线发生直流回路接地或短路现象。（1） 认真核对旧的二次设计图，拆除旧直流馈线屏及充电屏接线前必须用万用电表测量所有交直流电压，确信无电压后方可拆线，拆除了的导线要用绝缘胶布包扎好；（2） 暂未接入运行中设备的接线线头要用绝缘胶布包扎好。发生交流电源回路短路、接地现象。(1)     接入交流电源回路前测量回路绝缘电阻合格;(2)     测量电压前检查万用表档位正确、量程符合所测电压要求;(3)     使用工器具时检查工器具裸露部分不可过长，用绝缘胶布包好;误拆电缆引起事故。（1） 施工时，检查直流馈线柜开关的控制电源、保护电源、信号电源确无电压后，才能开始工作；（2） 必须核实清楚保护装置交直流电源、以及其他由运行中屏柜提供电源的二次回路电缆的走向（采用万用表对电缆的备用芯法），确定无误后方可拆除电缆；（3） 拆除电缆时，先拆除保护屏对侧的电缆芯，再拆除保护屏的电缆芯，拆除时要单芯拆，拆除每一条电缆的前两条电缆芯时采用万用表对电缆的备用芯法再次确认电缆正确性；（4） 施工时设专人监护。误碰其他设备引起设备跳闸（1）工作前检查现场安全措施是否符合现场实际，检查二次空气开关、端子排、非工作设备是否用红布隔开。负荷转移时照成直流失压（1）对直流屏充电电源进行转移时，注意避免保护装置失去直流电压，造成无保护运行。本次直流系统更换工作中，要涉及两次直流负荷转移，直流失压风险值变大，需要做好充分准备，同时要加强监护。运行屏柜电缆接线时误碰带电设备，引起事故或触电伤人。（1） 屏内的运行端子及设备用红布盖起将运行设备隔离，有的端子排若用红布遮盖影响施工的，必须用红色绝缘胶布封住；（2） 施工时必须小心谨慎，不能误碰带电设备；（3） 在屏内施工的施工人员及监护人员必须委派有经验并对二次较熟悉的人员担任；（4） 使用的工具均应有绝缘手柄，电动工具必须接地；（5） 带电部分的接入必须在继保负责人的指示和监护下方能接入。由于接线错误引起事故。（1） 接线时必须看清接线位置，对设计图纸与现场不符的，及时请示现场监理及继保负责人，待弄清问题后，方能继续施工；（2） 接完线后，施工技术负责人及调试负责人及时检查核对；（3） 电源部分接入时必须得到继保负责人同意后方能接入。四设备调试发生直流接地或短路现象。（1） 设备通电前，必须摇测绝缘，绝缘值合格并确认无短路、接地现象后，方能通电。 误碰带电设备，误操作引起事故。（1） 试验前必须查清所有回路，确认与运行设备无任何联系后，方能进行工作；（2） 二次设备试验前，必须对已带电的端子用红布隔开，以免引起触电事故。
