[浙江]深基坑支撑拆除专项施工方案-secret.doc

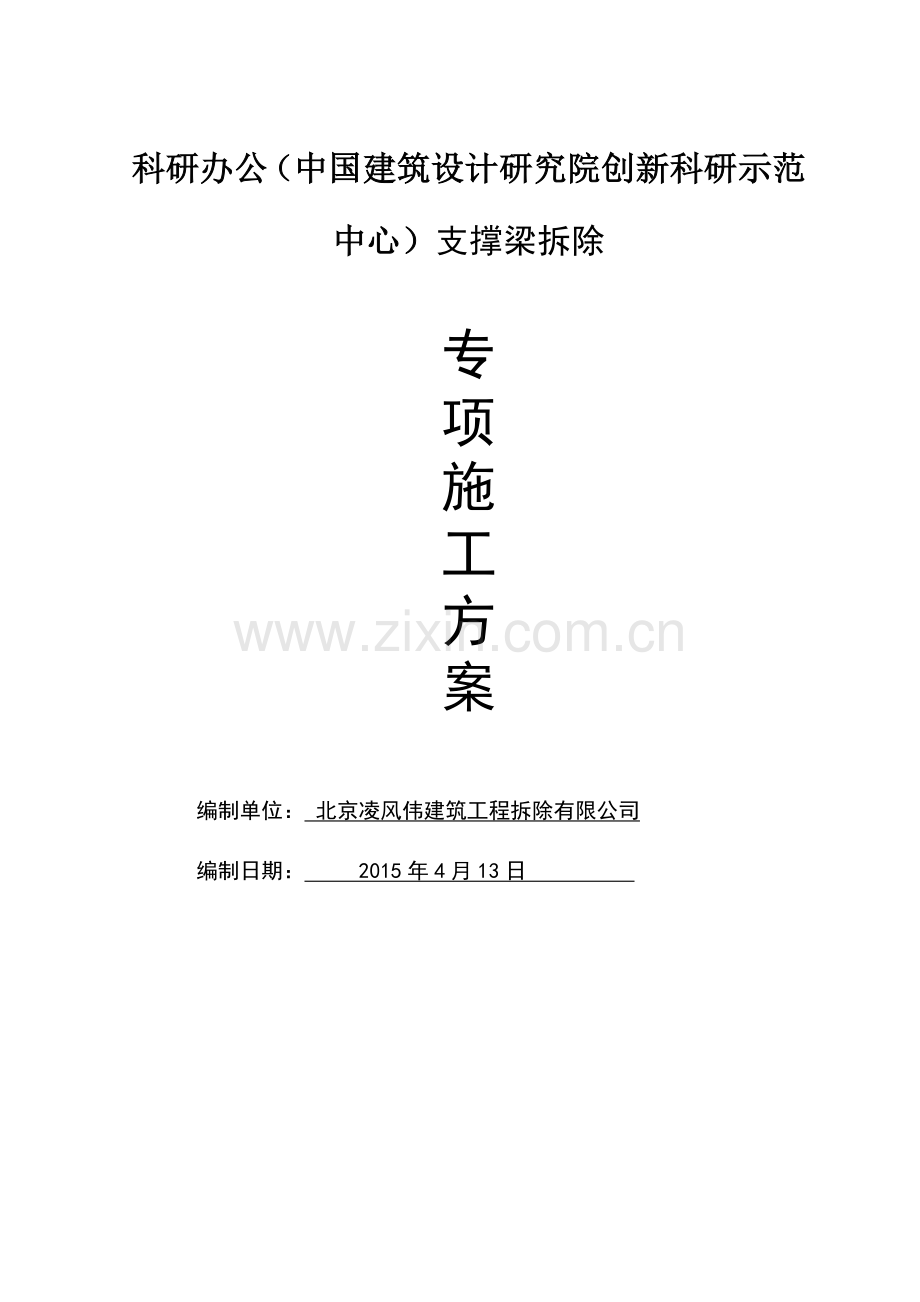

科研办公（中国建筑设计研究院创新科研示范中心）支撑梁拆除

专
项
施
工
方
案

编制单位： 北京凌风伟建筑工程拆除有限公司
编制日期： 2015年4月13日

基坑支撑梁拆除专项施工方案

1．编制依据与编制范围
1.1编制依据
1.1.工程施工合同
1.2.基坑支护工程设计图纸
1.3. 有关安全施工标准及规范：
《建筑工程施工质量验收统一标准》（GB50300-2001）
《建筑基坑工程监测技术规范》(GB50497-2009)
《建设工程施工现场供用电安全规范》（GB50194-93）
《建筑机械使用安全技术规程》（JGJ33-2001）
《建筑施工高处作业安全技术规范》（JGJ80-91）
《建筑变形测量规程》（JGJ/T8-97）
《建筑施工安全检查标准》（JGJ59-99）
1.2编制范围
科研办公（中国建筑设计研究院创新科研示范中心）基坑支撑梁拆除。

2．工程概况
2.1 工程性质
2.1.1 工程名称：科研办公（中国建筑设计研究院创新科研示范中心）
2.1.2 建设单位：北京城建集团有限公司
2.2 施工现状
目前，本工程主要施工现状如下：地下一层保护钢梁拆除。
3.1支撑拆除施工部署
①拆除联系梁支撑→②拆除次梁支撑→③拆除主梁支撑，应逐个对称拆除，不得大面积拆除支撑梁。
3.2 施工注意事项
进行支撑梁凿除施工时，实行对称凿除方式进行支撑梁凿除，要求先凿支撑次梁，全部凿除后再凿主梁，主梁凿除应遵守从里到外的凿除顺序，并在凿除时加强对基坑四周的监测，必要时可留最后一道主梁（ZC1）在A、B、C、D四区内的次梁凿除基本完成后再凿除。凿梁时应先凿同一条梁的两端，待凿断梁后，再在脚手架上凿碎已凿断梁，严格按照施工方案进行凿除，防止支撑受力不均。
凿除支撑梁和压顶梁时，应避免损伤围护桩，在离围护桩30公分时，采用人工凿除。
4．支撑拆除施工技术措施
4.1.拆除施工前设置位移控制线，拆除施工过程中加强日常监测，发现位移问题立即上报并停止施工。
4.2. 搭设临时脚手平台时，脚手架长度必须外延0.5m,以作为支撑梁的临时支撑。
4.3. 支撑拆除时底板须铺设旧木模，以防掉落的混凝土碎块破坏结构实体。
4.4. 凿除时应从上向下分批凿除，钢筋严禁割断，只有在钢筋表面基本上没有砼块后再割断钢筋，运出施工现场。
4.5. 清理垃圾应随砼凿除及时跟进，保证有足够的施工操作面。
4.6. 人工拆除支撑梁时，严禁站立在支撑梁凿除。

5．支撑凿除施工安全措施
5.1.架子工等各类机械操作工人、特殊工种人员必须持证上岗，脚手架安装时，应两人配合搭设；严格按操作规程作业，各类机械操作人员严禁酒后作业和带病作业。
5.2.搭设脚手架所采用的Φ48钢管和扣件材料，其材质应符合规范要求，并需经过现场材料管理员验收合格后，方可使用。
5.3.脚手架搭设完毕时，用旧木板满铺；
5.4.脚手架上的砼渣应及时清理，不得堆得太多；
5.5.进场施工机械必须要进行验收，机械使用期间由专门负责人进行维修保养；
5.6.为确保机械用电荷载分布均衡，做好对电气大容量负荷防火的预防措施；
5.7.专职电工值班制度，操作过程中派专人巡视；
5.8.搭拆脚手架时候，施工现场必须有专人指挥，拉设警戒线，禁止非作业人员进入作业区。
5.11.支撑凿除作业时要有专人负责指挥，并设立警戒线，确保施工安全进行。在凿除过程中，严禁站在已经割断梁主筋的支撑梁上进行凿除。
5.12.支撑凿除施工人员必须佩戴安全带，戴好安全帽，戴好口罩。
5.13.施工时候，必须严格控制脚手架上的施工荷载。
5.14.遇恶劣天气影响施工安全时，不得进行脚手架施工。
5.15.拆下的碎石与构件，应按类分堆，（零配件装入容器内）用塔吊或汽车吊吊离，严禁采用人工向上传递。
5.16.在拆除部位进行电、气焊作业时，必须进行动火审批，应有防火措施和专人看守，并按要求设置灭火器（每200m2一组）。防止动火引燃竹筏或者覆盖的麻袋等。
5.17.现场乙炔及氧气应放在支撑外稳定可靠处，防止落物。
5.18.支撑梁凿除完成后，要做到工完场清，特别要注意钢筋头的处理，防止伤人。

6．支撑拆除人工、机械安排
6.1、劳动力准备
由于支撑梁的凿除工作直接影响到后续施工，故对投入劳动力要做到合理利用，加班加点，抢赶工期。
工种
人数
工作内容
凿石工
12人
支撑梁凿除工作
气焊工
1人
支撑梁钢筋的割除工作
架子工
4人
支撑梁脚手架搭设
电工
1人
施工现场空压机布线及维修工作
辅助工
2人
负责凿除后砼块的运输装运工作
安全人员
1人
现场安全施工负责
现场负责人
1人
施工现场总负责
6.2、施工机械设备准备
6.2.1、支撑梁凿除阶段拟投入机械设备如下：
机械设备名称
设备型号
数量
空压机
/
6台
风镐
/
6台
塔吊
/
2台
氧焊、电焊机

各1台
6.2.2、拟投入的材料如下：
材料名称
规格
数量
钢 管
φ48×3.5
5T
扣 件
/
1000只
竹 笆
2000×1000
200m2
乙 炔
/
2瓶
氧 气
/
2瓶

7．支撑拆除时对成品、半成品的保护措施
7.1、凿除水平支撑钢筋砼时，应将搭设水平支撑脚手架部位与成型的墙板、柱子插筋采用密目安全网或脚手竹片进行隔离，以避免凿除的砼块掉落导致插筋的变形或偏位。
7.2、采用人工及时清理脚手片上拆下的碎石与钢筋构件，按类分堆，（零配件装入容器内）用塔吊或汽车吊吊离，严禁采用人工向上传递或抛郑。
7.3、凿除的砼碎块与钢筋构件时，凿除部位的成型底板面上应铺设旧木模，避免砼碎块掉落时，对底板（顶板）砼面及内部的损伤。

8．主要职业健康安全与环境管理措施
8.1.施工过程中，采用性能良好的施工机械，减少噪声对周边环境的影响，同时采取洒水防尘措施。
8.2.对每一部离开工地的废渣清运车辆用高压水枪对其轮盘进行清理，严禁将渣土带到周围公共道路上。
8.3.运输车辆堆砼废渣不得过高，防止车辆颠簸将砼废渣倾倒在马路上，造成不良影响。
8.4.定期打扫和喷洒工地道路及工地周边市政道路。
8.5.晚上10点以后，早上6点以前严禁进行砼支撑的拆除。
8.6.砼支撑拆除和废渣清运时应经常进行洒水，防止粉尘四处飞扬，减少对周围环境的影响。
9．基坑监测
在拆除过程中，需监测单位配合。本工程基坑距离住宅楼与道路较近，地下室基坑变形对其影响较大，须做好安全防护措施，确保设施安全。
4.1在裂缝两端贴上检测纸，注明日期、裂缝的宽度、长度，方便及时发现裂缝变化。
4.2拆除基坑内支撑梁过程中，现场检测人员必须对围墙的裂缝进行检查观测，每天不小于2遍。
4.3在基坑边设置位移、沉降观测点，每天对支护面的沉降和位移情况进行观测，并做好图表上墙记录。
4.4 拆除基坑内支撑梁过程中，建议建设单位委托第三方对基坑支护结构与周围建筑物进行监测。
4.5 本基坑的最大水平位移控制警戒值为30mm或12小时内位移超过5mm。周围土体及周边建筑物位移监测，控制标准在±30mm。 地表与周边建筑物的沉降观察监测控制标准在15mm。如发现基坑变形超过控制警戒值时，将采取有效的应急措施并应及时向业主、监理和设计等有关部门报告处理。
4.6 拆除基坑内支撑梁过程中，发生异常情况时，应查清原因，并立即采取措施，严重的要及时上报。
9.1.沉降观测
每天对基坑周边房屋进行监测，南侧、西侧对房屋裂缝进行巡视，当发现变化较大时，需立即停止拆除施工，应及时上报，并采取相应措施。
支撑梁凿除期间，应尽量避免重型车辆碾压路面，并对路面进行保护。
每天对支撑梁进行沉降监测工作，当发现沉降较大时，须及时上报并采取相应措施。
支撑凿除期间，本项目部及监测单位需对基坑周边特别南侧民房及冠梁进行沉降观测工作。
9.2.深层土体水平位移监测
在支撑凿除期间，需加强对基坑深层土体位移监测工作，必要时加密监测。当发现测斜管累计最大位移超过35mm，位移发展速率连续3天超过3mm/天，需立即停止拆除施工，及时上报并采取相应措施
9．3基坑监测人员：
序号
监测人员
监测项目
监测要求
1
金云泉、金晓霖
沉降监测
位移监测
每天测量不小于1次，如发现数据异常应加大监测次数
2
孙章荣
裂缝监测
每天检查不小于2次

10．应急预案
10.1 成立应急处理领导小组
负责落实值班和应急处理具体工作。应急处理工作在应急领导小组领导下，相关部门分工合作，密切配合，迅速、高效、有序的开展。
应急处理领导小组成员名单及联系电话：
职务
姓名
联系电话
组  长
曹文潮
13003648567
副组长
王祝明
18758237078
成  员
金云泉
13456750285
成  员
孙章荣
18958163887
成  员
潘 炎
13116718868
火  警

119
匪  警

110
救  护

120

10.2 应急处理领导小组的职责
1、组织有关部门按照应急预案迅速开展抢救工作，防止事故的进一步扩大，力争把事故损失降到最低程度；
2、根据事故发生状态，统一布置应急预案的实施工作，并对应急处理工作中发生的争议采取紧急处理措施；
3、根据预案实施过程中发生的变化和问题，及时对预案进行修改和完善；
4、紧急调用各类物资、人员、设备和占用场地。事故抢救处理工作结束后应及时归还或给予补偿；
5、当事故有危及周边单位和人员的险情时，组织人员和物资疏散工作；
6、配合上级有关部门进行事故调查处理工作；
7、做好稳定秩序和伤亡人员的善后及安抚工作。
10.3 应急处理预案
1、当施工现场的监控人员发现土方有裂纹或发出异常声音时，应立即报告给应急救援领导小组组长，并立即下令停止作业，并组织施工人员快速撤离到安全地点。
2、当土方发生坍塌后，造成人员被埋、被压的情况下，应急处理领导小组全员上岗，除应立即逐级报告给主管部门之外，应保护好现场，在确认不会再次发生同类事故的前提下，立即组织人员进行抢救受伤人员。
3、当少部分土方坍塌时，现场救援组专业救护人员要用铁锹进行撮土挖掘，并注意不要伤及被埋人员，如造成特大事故时，由应急救援领导小组统一领导和指挥，各有关部门协调作战，保证抢险工作有条不紊的进行。要采用吊车、挖掘机进行抢救，现场要有指挥并监护，防止机械伤及被埋或被压人员。
4、被抢救出来的伤员，要由现场医疗室医生或急救组急救中心救护人员进行抢救，用担架把伤员抬到救护车上，对伤势严重的人员要立即进行吸氧和输液，到医院后组织医务人员全力救治伤员。
10.4 应急处理措施
1、道路和周边建筑物出现过大的沉降
当道路和管线出现过大的沉降和水平变形时，采取注浆加固道路方法，控制沉降的发展。当建筑出现不均匀沉降和倾斜时，根据建筑物的结构和基础类型可以考虑采取注浆等加固措施。
2、基坑围护结构、支撑结构的变形和内力超过设计值
如果围护结构、支撑结构的变形和内力超过设计值，加设609钢管支撑。有条件的区域，在不影响周边环境安全的前提下，适当卸土。必要时可以在被动区注浆加固。
