X200更换风扇全记录
FRU 44C9549。马上把本本关机，准备工作做好（准备了三种螺丝刀，实际上只需要一把十字螺丝刀就可以了），开工！

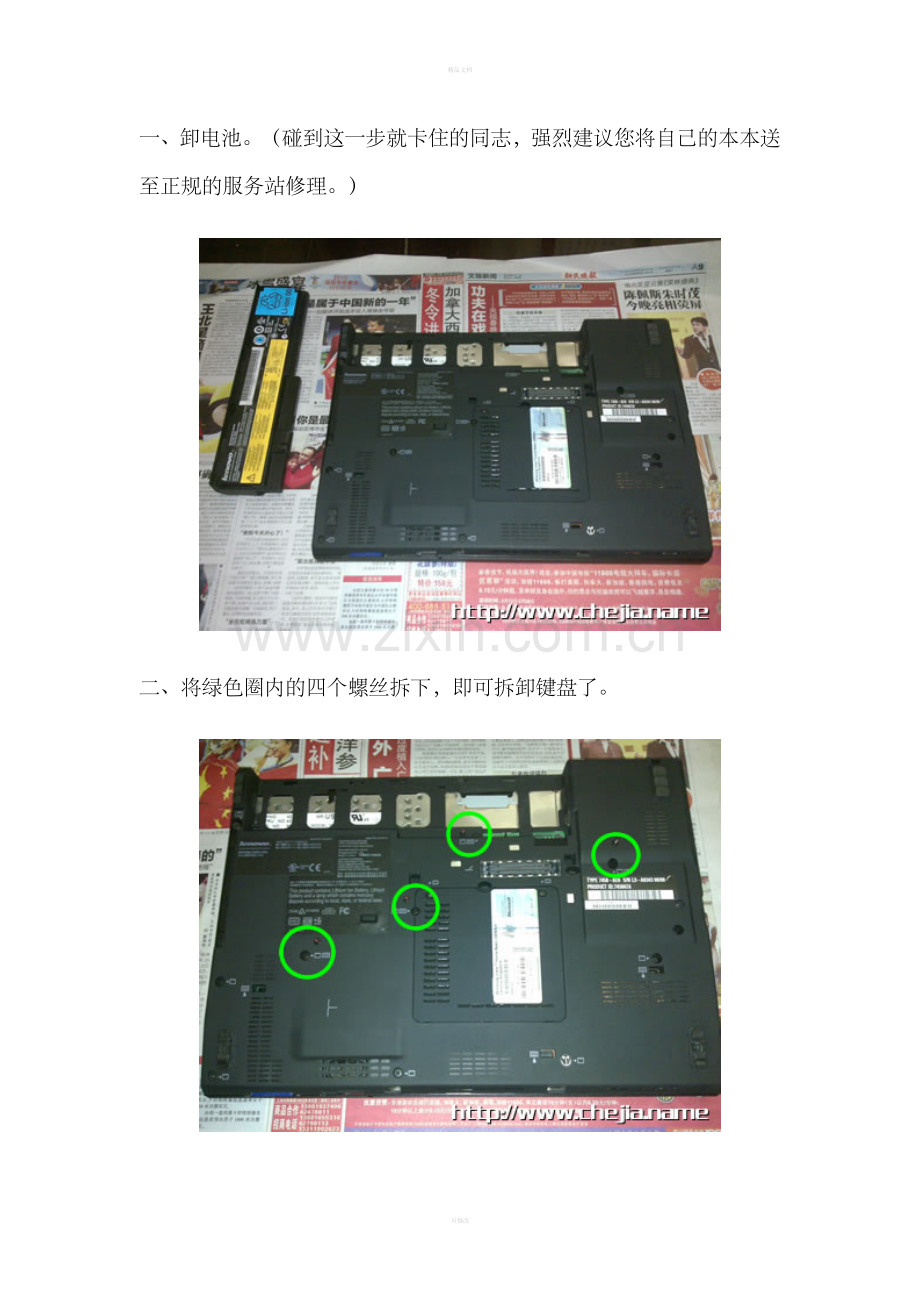

一、卸电池。（碰到这一步就卡住的同志，强烈建议您将自己的本本送至正规的服务站修理。）
二、将绿色圈内的四个螺丝拆下，即可拆卸键盘了。
三、把键盘向前轻推，键盘后侧的卡子全部脱出时，即可拿出键盘——但别急，后面还有根数据线哦！
四、拔出数据线，现在可以真正拆下键盘了。
五、拆卸掌托的话，需要卸下绿色圈内的五个螺丝。
六、拔下指纹识别的数据线。
七、胆大心细，先向上、再向外，轻轻卸下掌托。
八、小黑内脏全貌：
九、要卸下装饰边框的话，需要先卸这个螺丝：
十、慢慢轻柔得将装饰边框左右两部分脱出基座，再向外拿出就可以了。
十一、取出硬盘盖板的螺丝。
十二、按图示拿出硬盘盖板。
十三、轻轻拔出硬盘。
十四、按图示拆下内存盖板。
十五、取出内存。
十六、用力将粘在主板上的BIOS电池脱出。
十七、同样别忘了拔电池的线。
十八、现在要对付WLAN模块了，拆下前先记一下，哪条线接哪里。
十九、拔出天线，卸下两个螺丝，WLAN模块会自动弹起。
二十、轻轻拔出模块就可以了。
二十一、拔出喇叭的电线。
二十二、轻轻向上取出喇叭就可以了。
二十三、现在要从主板上脱出读卡器的数据线了。这种数据线不是拔的，而是如图示，先转动主板上的卡子。
二十四、卡子掰开后，将数据线脱出。
二十五、数据线离开主板就可以了，无须将读卡器拆下。
二十六、如图，拆卸主板上铁（铝？）支架的三个螺丝。
二十七、接下来要拆屏了，按图示拆下这四个螺丝。
二十八、拆下屏线的螺丝。
二十九、拔出屏线。
三十、特别注意，屏幕上可是连着天线的，所以要将拆下屏幕时可能影响到的天线都松开。
三十一、要卸下主板的话，先要卸掉后部的这个螺丝：
三十二、还有这三个螺丝：
三十三、胆大心细，向上拔出屏幕，放在一边。（注意不要弄断天线！）
三十四、拆下主板，特别注意无线网卡开关和VGA接口位置。
三十五、翻过主板——总算能看见风扇全貌了！拧开这些螺丝：
三十六、拔下风扇的电线。
三十七、现在可以将风扇取下了。
三十八、装上新风扇了。对比一下新旧风扇，设计稍微有点不同了。
三十九、倒做上述步骤，将七零八落的电脑还原出来……
四十、掌托和键盘只是连上了线，怕万一风扇有问题，省却再拆一次的麻烦。开机，因为拔下过BIOS电池，机器自动重启了几次，提示输入日期和时间。输入保存后重启，发现AMT自动开启了，先不管，进Win 7看看风扇的运行情况。
四十一、风扇开始转动，一切完美！
四十二、装回键盘和掌托，开机，在BIOS中重新关闭AMT，会出现如下界面：
四十三、之后是正常的操作系统选择画面，一切正常！
最后看了下旧风扇的FRU，也是44C9549。嗯，好奇怪，传说中的44C9550到底是什么呢？
Tags: 原创 电脑 联想 ThinkPad X200 DIY
