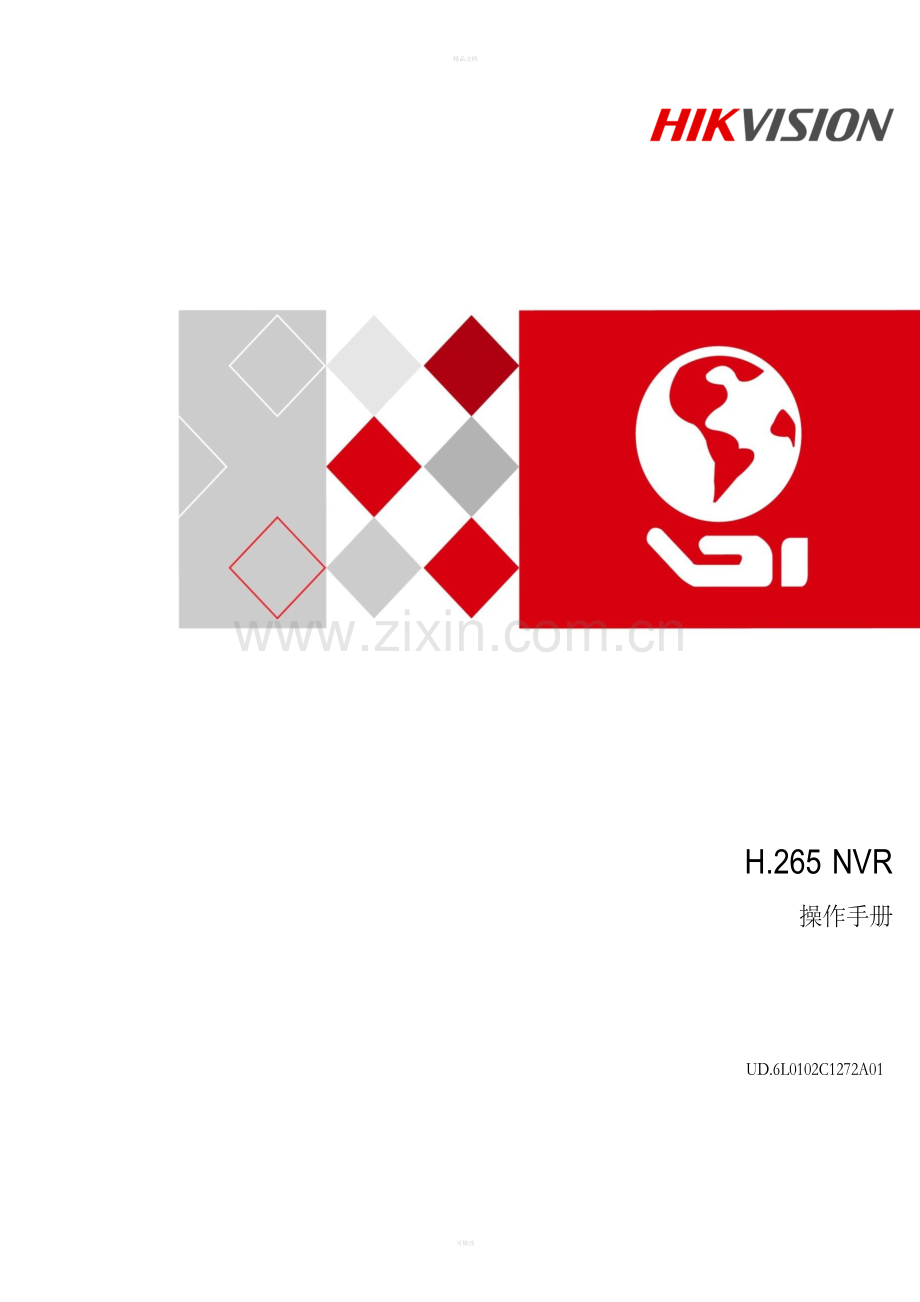

H.265 NVR
操作手册

UD.6L0102C1272A01

可修改

版权所有©杭州海康威视数字技术股份有限公司 2016。保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册
本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的， 与具体产品可能存在差异，请以实物为准。因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。

商标声明

拥有。

为海康威视的注册商标。本手册涉及的其他商标由其所有人各自

责任声明
l 在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
l 若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
l 使用本产品时，请您严格遵循适用的法律。若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
l 如本手册内容与适用的法律相冲突，则以法律规定为准。

前 言
本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
概述
本手册描述了产品各功能的使用方法。本手册适用于以下产品：

产品系列
产品型号
产品名称
DS-7800N-K1/C 系列
DS-7804N-K1/C
NVR
DS-7808N-K1/C
NVR

DS-7800N-K1 系列
DS-7804N-K1
NVR
DS-7808N-K1
NVR
DS-7816N-K1
NVR
DS-7800N-K1/4P 系列
DS-7804N-K1/4P
NVR

DS-7800N-K2 系列
DS-7808N-K2
NVR
DS-7816N-K2
NVR
DS-7832N-K2
NVR

DS-7800N-K2/P 系列
DS-7808N-K2/8P
NVR
DS-7816N-K2/16P
NVR
DS-7832N-K2/16P
NVR

DS-7900N-K4 系列
DS-7908N-K4
NVR
DS-7916N-K4
NVR
DS-7932N-K4
NVR

产品系列
产品型号
产品名称

DS-7900N-K4/P 系列
DS-7908N-K4/8P
NVR
DS-7916N-K4/16P
NVR
DS-7932N-K4/16P
NVR
DS-N2-1000X 系列
DS-N2-1004X
NVR
DS-N2-1008X
NVR
DS-N2-1000XP 系列
DS-N2-1004XP
NVR

DS-N2-2000X 系列
DS-N2-2008X
NVR
DS-N2-2016X
NVR
DS-N2-2032X
NVR

DS-N2-2000XP 系列
DS-N2-2008XP
NVR
DS-N2-2016XP
NVR
DS-N2-2032XP
NVR

DS-N2-4000X 系列
DS-N2-4008X
NVR
DS-N2-4016X
NVR
DS-N2-4032X
NVR

DS-N2-4000XP 系列
DS-N2-4008XP
NVR
DS-N2-4016XP
NVR
DS-N2-4032XP
NVR

关于默认
• 设备出厂默认的超级管理员账号：admin。
• 设备出厂默认自动获取 IPv4 地址。

描述内容约定
在本手册中为了简化描述，做以下约定：
• 本手册提及的“设备”主要指 NVR。
• 本手册提及的“IP 设备”主要指的是网络摄像机（IPC）、网络球机（IP DOME）或编码器
（DVS）。
• 本手册提及的“通道”泛指 NVR 的 IP 通道。
• 本手册提及的 DS-7800 系列包含 DS-7800N-K1/C 系列、DS-7800N-K1 系列、
DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列。
• 本手册提及的 DS-7900 系列包含 DS-7900N-K4 系列、DS-7900N-K4/P 系列。
• 本手册提及的 DS-N2-1000 系列包含 DS-N2-1000X 系列、DS-N2-1000XP 系列。
• 本手册提及的 DS-N2-2000 系列包含 DS-N2-2000X 系列、DS-N2-2000XP 系列。
• 本手册提及的 DS-N2-4000 系列包含 DS-N2-4000X 系列、DS-N2-4000XP 系列。
符号约定
对于文档中可能出现的符号，说明如下所示。

符号
说明

说明类文字，表示对正文的补充和解释。

注意类文字，表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。

警告类文字，表示有潜在风险，如果不加避免，有可能造成伤害事故、设备损坏或业务中断。

危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。

目 录

第 1 章
第 2 章
产品功能概述 1
操作必读 6

• 前面板介绍及说明 6
• 后面板介绍及连接说明 10
• 鼠标操作说明 13
• 输入法说明 14
• 菜单说明 15
第 3 章 安装与连接 16
• 安装注意事项 16
• 安装硬盘 17
• 硬盘容量的计算方法 17
• 硬盘安装步骤 18
第 4 章 萤石云服务 19
6.1 萤石云服务流程 19
6.2 配置方法 19
6.3 萤石云手机客户端配置与操作 23
第 5 章 本地配置和操作 28
• 开机与激活 28
5.1.1 开机 28
• 设备激活 29
• 快速解锁 30
• 密码重置 33
• 开机向导 35
• IP 通道管理 42
• 限制声明 42
• IP 通道添加 44
• IP 设备配置管理 54
• IP 通道导入/导出 57

5.4 预览 59
• 预览界面状态 59
• 预览操作 62
• 预览便捷操作 64
• 预览显示效果调节 68
• 预览参数设置 70
• 音频预览与对讲 72
• 屏幕保护 74
• 云台控制 75
• 云台参数设置 75
• 云台控制操作 76
• 预置点、巡航、轨迹的设置及调用 77
• 一键控制 81
5.6 录像 83
• 编码参数设置 83
• 一键开启录像配置 91
• 录像计划配置方法 93
• 录像计划设置 97
• 手动录像设置 100
• 假日录像设置 101
• 冗余录像设置 104
• 分组录像 107
• 资料保护 108
5.7 回放 110
• 录像回放 110
• 回放辅助功能 124
5.8 备份 128
• 录像备份 128
• 备份设备管理 139
• 智能侦测 140
• 人脸侦测 141
• 车辆检测 144
• 越界侦测 148
• 区域入侵侦测 149
• 进入区域侦测 151
• 离开区域侦测 153
• 徘徊侦测 154
• 人员聚集侦测 156
• 快速移动侦测 158
• 停车侦测 159
• 物品遗留侦测 161
• 物品拿取侦测 163
• 音频异常侦测 165
• 虚焦侦测 166
• 场景变更侦测 168
• PIR 报警侦测 169
• 智能检索 170
• 行为检索 170
• 人脸检索 173
• 车牌检索 175
5.11 报警 177
• 移动侦测报警 177
• 开关量报警 180
• 视频丢失 184
• 视频遮挡 185
• 异常处理 187
• 报警处理 188
• 手动报警 190
5.12 网络 191
5.15.1 基本配置 191
5.15.2 高级配置 192
5.15.3 网络检测 210
5.16 硬盘配置 214
5.16.1 硬盘初始化 214
5.16.2 配额模式 216
5.16.3 硬盘分组管理 218
5.16.4 硬盘检测 221
5.16.5 硬盘异常报警 223
5.16.6 硬盘不休眠 225
5.16.7 硬盘状态查询 226
5.17 通道参数设置 227
5.17.1 OSD 设置 227
5.17.2 视频遮盖设置 228
5.17.3 视频参数调节 229
5.18 设备维护与管理 230
5.18.1 系统信息 230
5.18.2 日志查询与导出 235
5.18.3 配置信息导出/导入 238
5.18.4 版本升级 239
5.18.5 缺省配置 241
5.19 其它设置 243
5.19.1 分辨率、鼠标设置 243
5.19.2 设备名称、编号的设置 244
5.16.3 RS-232 串口设置 245
5.14.1 用户管理 246
5.14.2 注销、关闭、重启设备 253
第 6 章 WEB 访问 256
6.1 简介 256
6.2 登录 256
6.3 预览 257
6.4 回放 258
6.5 配置 259

第 7 章
第 8 章附录 A
技术参数 260
常见问题解答 273
术语解释 274

附录 B 推荐接入设备列表 275

第1章 产品功能概述
介绍用户在使用 NVR 时需要了解的主要功能特性。
基本功能
基本功能特性列举如下：
• 支持网络设备接入，可以接入网络摄像机、网络快球和网络视频服务器，可接入第三方（ACTi、ARECONT、AXIS、Bosch、Canon、Panasonic、PELCO、SAMSUNG、SANYO、
SONY、VIVOTEK、ZAVIO 等）网络摄像机，也可通过协议自定义方式接入第三方摄像机。
• 支持最新 H.265 高效视频编码码流。DS-7800N-K1 系列、DS-7800N-K1/C 系列、
DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-N2-1000X 系列、DS-N2-1000XP 系列、
DS-N2-2000X 系列支持 H.265、H.264 IP 设备混合接入；DS-7800N-K2/P 系列、
DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、
DS-N2-4000XP 系列支持 H.265、H.264、MPEG4 IP 设备混合接入。
• 支持 IP 设备一键添加与删除。
• 支持标准 ONVIF 和 PSIA 协议。
• 每个 IP 通道支持双码流压缩。
• 每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
• 每个通道支持主码流定时压缩参数和子码流压缩参数。
• 支持快速添加 IP 通道功能。
• 支持海康协议接入 IP 通道的设备进行升级。
• 支持智能搜索、回放及备份功能，有效提高录像检索与回放效率。
• DS-7800N-K1/C 系列、DS-7800N-K1/4P 系列、DS-7808/16N-K2、DS-N2-1000XP 系列、
DS-N2-2008/16X 支持按键恢复设备未激活状态。
• 支持鼠标画线快速解锁功能。
本地监控
• 支持本地 VGA、HDMI 同源输出。
• DS-7800N-K1 系列、DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-1000X 系列、DS-N2-1000XP 系列、DS-N2-2000X 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列支持

HDMI 接口 4K 超高清显示输出，DS-7800N-K1/C 系列支持 HDMI 接口高清 1080p 显示输出；全系列支持 VGA 接口高清 1080p 显示输出。
• 支持多画面分割下不同通道并行预览与回放。
• 支持单画面走廊模式预览与回放。
• 支持 1/4/6/8/9/16 画面预览，32 路设备可以支持 25/32 画面分割。
• 支持预览通道顺序可调。
• 支持预览便捷菜单操作。
• 支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
• 可屏蔽指定的预览通道。
• 支持视频移动侦测、视频丢失检测、视频遮挡检测、视频隐私遮盖、智能侦测。
• 支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
• 云台控制时，支持拖动跟踪和 3D 定位功能。
• 采用 HIKVISION 云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放。
• 支持预览界面 IP 通道快速添加功能。
硬盘文件管理
• DS-7800N-K1 系列、DS-7800N-K1/C 系列、DS-7800N-K1/4P 系列、DS-N2-1000X 系列、
DS-N2-1000XP 系列支持 1 个 SATA 接口。
• DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-N2-2000X 系列、DS-N2-2000XP 系列支持
2 个 SATA 接口。
• DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列支持
4 个 SATA 接口。
• DS-7800N-K1 系列、DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-1000X 系列、DS-N2-1000XP 系列、DS-N2-2000X 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列每个
SATA 接口最大支持 6T 硬盘；DS-7800N-K1/C 系列每个 SATA 接口最大支持 4T 硬盘。
• 支持硬盘检测技术。
• DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-7900N-K4 系列、DS-7900N-K4/P 系列、
DS-N2-2000X 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列支持
硬盘休眠。
• DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-7900N-K4 系列、DS-7900N-K4/P 系列、
DS-N2-2000X 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列支持
硬盘配额管理，不同通道可分配不同的录像保存容量；支持硬盘盘组管理，不同通道可设不同的录像保存周期。
• 盘组模式下，支持硬盘属性设置：可读写、只读、冗余。

录像与回放
• 支持主码流和子码流两种码流录像方式。
• 支持假日配置功能。
• 支持循环写入和非循环写入两种模式。
• 录像触发模式包括手动、定时、事件、移动侦测、报警、动测或报警、动测且报警等。
• 每天可设定 8 个录像时间段，不同时间段的录像触发模式可独立设置。
• 支持移动侦测录像、报警录像、动测且报警录像、动测或报警录像、智能侦测录像的预录及延时；定时和手动录像的预录。
• 支持按事件（报警输入、移动侦测、智能侦测）查询录像文件。
• 支持回放添加标签，按标签查询和回放录像文件。
• 支持录像文件的锁定和解锁。
• 支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
• 支持回放时对任意区域进行局部电子放大。
• 支持录像文件倒放。
• 支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
• 支持最高 16 倍速回放。
• 支持最多 16 路同步回放。
• 支持多种时间轴跨度选择。
资料备份
• 支持通过 USB 接口进行备份。
• 支持按文件、事件进行批量备份。
• 支持回放时进行剪辑备份。
• 支持备份设备的管理与维护。
报警与异常管理
• 支持报警输入/输出的布防时间设置。
• 支持视频丢失报警、视频移动侦测报警、视频遮挡报警、智能侦测报警、开关量报警、非法访问报警、网络断开报警、IP 冲突报警、录像异常、硬盘错误及硬盘满报警。
• 各种报警可触发弹出报警画面、声音警告、上传中心、发送邮件和触发报警输出，另视频移动侦测、智能侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心、发送邮件和触发报警输出。
• 系统运行异常时，支持软件看门狗重启功能。

其它本地功能
• 用户可以通过鼠标操作设备。
• 三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。
• 完备的操作、报警、异常及信息日志记录和检索。
• 支持手动报警触发、清除。
• 支持设备配置信息的导入/导出操作。
• 支持 IP 通道的接入配置信息以 excel 文件形式导入导出，便于快速部署扩容。
网络功能
• DS-7800N-K1/4P 系列、DS-N2-1000XP 系列支持 1 个 100M 网络接口。
• DS-7800N-K1 系列、DS-7800N-K1/C 系列、DS-7808/16N-K2、DS-N2-1000X 系列、
DS-N2-2008/16X 支持 1 个 10M/100M 自适应网络接口。
• DS-7832N-K2、DS-7800N-K2/P 系列、DS-7900N-K4/P 系列、DS-N2-2032X、DS-N2-2000XP
系列、DS-N2-4000XP 系列支持 1 个 10M/100M/1000M 自适应网络接口。
• DS-7900N-K4 系列、DS-N2-4000X 系列支持 2 个 10M/100M/1000M 自适应网络接口。
• DS-7804N-K1/4P、DS-N2-1004XP 支持 4 个独立 100M 带 POE 功能的网络接口；
DS-7808N-K2/8P、DS-7908N-K4/8P、DS-N2-2008XP、DS-N2-4008XP 支持 8 个独立
10M/100M 自适应带POE 功能的网络接口；DS-7816/32N-K2/16P、DS-7916/32N-K4/16P、
DS-N2-2016/32XP、DS-N2-4016/32XP 支持 16 个独立 10M/100M 自适应带 POE 功能的
网络接口。
• 支持 IPv6 协议。
• 支持 TCP/IP 协议簇，支持 PPPoE、DHCP、DNS、DDNS、NTP、SADP、SMTP、SNMP 等协议。
• 内嵌 WEB SERVER，支持 HTTPS 协议，提高网络访问的安全性。
• 支持单播和组播，单播时支持 TCP、UDP、RTP 协议。
• 支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。
• 支持远程获取和配置参数，支持远程导出和导入设备参数。
• 支持远程获取设备运行状态、系统日志及报警状态。
• 支持远程格式化硬盘、升级程序、重启等系统维护操作。
• 报警和异常可上传远程报警主机。
• 支持远程手动触发和停止录像。
• 支持远程手动触发和停止报警输出。
• 支持报警推送功能。
• 支持 FTP 远程升级。

• 支持远程 JPEG 抓图。
• 支持远程 PTZ 控制。
• 支持远程网络键盘对 NVR 接入的 3D 云台进行控制。
• DS-7800N-K1 系列、DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-1000X 系列、DS-N2-1000XP 系列、DS-N2-2000X 系列、DS-N2-2000XP 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列支持
语音对讲或语音广播。
• 支持萤石云服务。
• 支持 GB28181、Ehome 协议接入平台。
• DS-7832N-K2、DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-2032X、DS-N2-4000X
系列、DS-N2-4000XP 系列支持 Onvif 协议接入平台。
开发支持
• 提供 Windows、Linux 系统下的 SDK 软件开发包。
• 提供演示的应用软件源码。
• 提供应用系统的开发支持及开发培训服务。

第2章 操作必读

介绍用户在使用 NVR 前必须要了解的部件和配件：前后面板、鼠标，以及如何通过这些部件和配件对设备进行操作。
• 前面板介绍及说明
DS-7800N-K1 系列、DS-7800N-K1/C 系列、DS-N2-1000X 系列前面板示意图如图 2-1 所示。前面板各部分功能说明请参见表 2-1。

图2-1 DS-7800N-K1 系列、DS-7800N-K1/C 系列、DS-N2-1000X 系列前面板示意图

指示灯标识
说明

电源指示灯，正常显示红色常亮

硬盘指示灯，正常显示红色闪烁

网络指示灯，正常显示绿色闪烁

表2-1
前面板功能说明

DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-N2-1000XP 系列、
DS-N2-2000X 系列、DS-N2-2000XP 系列前面板示意图如图 2-2 所示。前面板各部分功能说明请参见表 2-2。

图2-2 DS-7800N-K1/4P 系列、DS-7800N-K2 系列、DS-7800N-K2/P 系列、DS-N2-1000XP 系列、
DS-N2-2000X 系列、DS-N2-2000XP 系列前面板示意图

序号
名称
说明

1
电源
开启设备后面板开关键，呈绿色常亮。
状态
硬盘正在读写时呈红色并闪烁。
网传
网络连接正常时呈绿色，并闪烁。
2
USB 接口
可外接鼠标、U 盘、移动硬盘等设备。

表2-2
前面板功能说明

DS-7900N-K4 系列、DS-7900N-K4/P 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列前面板
示意图如图 2-3 所示。前面板各部分功能说明请参见表 2-3。

图2-3 DS-7900N-K4、DS-7900N-K4/P 系列、DS-N2-4000X 系列、DS-N2-4000XP 系列前面板示
意图

序号
名称
说明

1
电源
开启设备后面板开关键，呈蓝色常亮。
就绪
正常运行状态下呈蓝色常亮。

状态
5 遥控器控制状态呈蓝色常亮。
6 键盘控制状态呈红色常亮。
7 遥控器与键盘同时控制状态呈紫色常亮。
8 其它状态不亮。
报警
有开关量报警发生时呈红色常亮。
硬盘
硬盘正在读写时呈红色并闪烁。

表2-3
前面板功能说明

序号
名称
说明

网传
网络连接正常时呈蓝色，并闪烁。

数据传输量越大，闪烁频率越高。

2
切换
数字、字母输入与复合功能键之间的切换。
1/主菜单
1. 输入数字 1。
2. 进入主菜单操作界面。

2ABC/F1
l 输入数字 2。
l 输入字母 ABC。
l 全选 F1 功能。
l 回放状态下，正放/倒放切换。

3DEF/F2
5 输入数字 3。
6 输入字母 DEF。
7 辅助功能 F2，用于属性页切换。

4GHI/退出
1. 输入数字 4。
2. 输入字母 GHI。
3. 退出本级菜单，返回上级菜单。

5JKL/编辑
1. 输入数字 5。
2. 输入字母 JKL。
3. 删除光标前的字符。
4. 勾选复选框和 ON/OFF 的切换。
5. 回放状态下，开始/结束录像的剪辑。

6MNO/放像
1. 输入数字 6。
2. 输入字母 MNO。
3. 预览状态下，进入按通道快捷回放界面。
4. 回放状态下，打开/关闭声音。
5. 云台控制状态下，进入自动扫描状态。
7PQRS/录像
1. 输入数字 7。
2. 输入字母 PQRS。

序号
名称
说明

5 手动录像快捷键，可直接进入手动录像操作界面，手动开启
/停止录像。

8TUV/云台控制
5 输入数字 8。
6 输入字母 TUV。
7 预览状态下，进入云台控制界面。

9WXYZ/多画面
1. 输入数字 9。
2. 输入字母 WXYZ。
3. 预览时画面分割模式切换。

0/输入法
1. 输入数字 0。
2. 输入法（数字、英文、中文、符号）之间的切换。（先按编辑键，才有效）
3. 双击可进行主辅口输出切换控制。

3

方向键
− 菜单模式时，移动菜单设置项活动框，选择菜单设置项数据。
− 回放状态下
• 上【 】对应回放菜单图标 ，表示加速播放。
• 下【 】对应回放菜单图标 ，表示减速播放。
• 左【 】对应回放菜单图标 ，表示上一个文件、上一个事件、上一标签或上一天。
• 右【 】对应回放菜单图标 ，表示下一个文件、下一个事件、下一标签或下一天。
− 预览状态下，切换预览通道。
− 云台控制状态下，控制云台转动。

确认（Enter）
1. 菜单模式的确认操作。
2. 勾选复选框和 ON/OFF 的切换。
3. 回放状态下，表示开始/暂停播放。在单帧播放时表示帧进。
4. 自动轮巡预览状态下，可以暂停/恢复自动轮巡。

4

穿梭键
1. 菜单模式时，外圈：左右移动菜单设置项活动框；内圈：上下移动菜单设置项活动框。
2. 回放状态下，外圈：顺时针旋转可加速播放，逆时针旋转可减速播放；

序号
名称
说明

1. 内圈：顺时针旋转可向前跳 30S，逆时针旋转可向后跳 30S； 复位按正常速度播放。
2. 预览状态下，切换预览通道。
3. 云台控制状态下，控制云台转动。外圈：左右转动；内圈： 上下转动。
5
开关键
开启/关闭 NVR。
6
内置刻录机
刻录机刻录备份使用（选配）。
7
USB 接口
可外接鼠标、U 盘、移动硬盘等设备。
8
红外接收口
遥控器操作使用。

• 后面板介绍及连接说明
DS-7800N-K1 系列、DS-N2-1000X 系列后面板示意图，如图 2-4 所示。

图2-4 DS-7800N-K1 系列、DS-N2-1000X 系列后面板示意图
DS-7800N-K1/C 系列后面板示意图，如图 2-5 所示。

图2-5 DS-7800N-K1/C 系列后面板示意图
DS-7804N-K1/4P、DS-N2-1004XP 后面板示意图，如图 2-6 所示。

图2-6 DS-7804N-K1/4P、DS-N2-1004XP 后面板示意图
DS-7800N-K2 系列、DS-N2-2000X 系列后面板示意图，如图 2-7 所示。

图2-7 DS-7800N-K2 系列、DS-N2-2000X 系列后面板示意图
DS-7816/32N-K2/16P、DS-N2-2016/32XP 后面板示意图，如图 2-8 所示。

图2-8 DS-7816/32N-K2/16P、DS-N2-2016/32XP 后面板示意图

DS-7808N-K2/8P、DS-N2-2008XP 后面板与 DS-7816/32N-K2/16P、DS-N2-2016/32XP 后面
板类似，仅 POE 网口个数不同，具体请参见“第 7 章 技术参数”。
DS-7900N-K4 系列、DS-N2-4000X 系列后面板示意图，如图 2-9 所示。

图2-9 DS-7900N-K4 系列、DS-N2-4000X 系列后面板示意图
DS-7916/32N-K4/16P、DS-N2-4016/32XP 后面板示意图，如图 2-10 所示。

图2-10 DS-7916/32N-K4/16P、DS-N2-4016/32XP 后面板示意图

DS-7908N-K4/8P、DS-N2-4008XP 后面板与 DS-7916/32N-K4/16P、DS-N2-4016/32XP 后面
板类似，仅 POE 网口个数不同，具体请参见“第 7 章 技术参数”。
• 鼠标操作说明
设备的 USB 接口连接鼠标后，可以通过鼠标对设备进行操作。具体的可实现的操作请参见表 2-4。

名称
动作
说明

左键

单击
1. 预览：选中画面，显示 IP 通道快速添加图标（未添加 IP 设备通道）或显示预览便捷菜单（已添加 IP 设备通道）。
2. 菜单：选择、确认。
双击
预览、回放状态下，单画面、多画面显示切换。

按住拖动
1. 云台控制状态下，方向转动。
2. 遮盖、移动侦测及视频遮挡报警区域设置中，设置区域范围。
3. 电子放大的区域拖动。
4. 拖动时间显示滚动条。
右键
单击
1. 预览：弹出右键菜单。
2. 菜单：退出当前菜单，返回上一级。

表2-4
鼠标操作说明

名称
动作
说明

滑轮

上滑
1. 上下选择框，向上滚动选项。
2. 滚动条，向上滚动页面。
3. 电子放大，放大画面。

下滑
1. 上下选择框，向下滚动选项。
2. 滚动条，向下滚动页面。
3. 电子放大，缩小画面。

若鼠标接入后检测不到，可能是鼠标与 NVR 不兼容导致，请更换鼠标。
• 输入法说明
介绍键盘及按键说明。
键盘如图 2-11 所示，各按键说明参见表 2-5。

图2-11 键盘示意图

图标
说明
图标
说明
/
英文大小写切换。

数字/符号主键盘切换

中文拼音切换

空格键

光标向左移动

光标向右移动

返回键

回删键

表2-5
键盘说明

• 菜单说明
介绍菜单项和常用功能按钮。
菜单项说明参见表 2-6。


示例标识
名称
说明

属性页
菜单中的操作界面，文中以双引号标注，如“基本配置”、“更多配置”。

活动框
定位到某一菜单图标时可进入对应的下级菜单。
或
复选框
是否选择此项功能。

下拉框
选择某一项参数。

编辑框
可编辑字母、文字、符号。

按钮
执行某些功能或进入下级设置菜单，文中以双引号标注，如“复制”、“应用”。

表2-6


菜单项说明

在菜单中有 4 个常用功能按钮，具体功能参见表 2-7。

按钮
功能

保存菜单中的参数修改。

保存菜单中的参数设置并返回上级菜单。

放弃菜单中的参数设置并返回上级菜单。

返回上级菜单。

表2-7
常用功能按钮说明

第3章 安装与连接

用户在使用 NVR 之前，首先根据硬盘容量安装硬盘，然后安装 NVR 并将其他外围设备与 NVR 进行连接。
• 安装注意事项
电池更换不当会有爆炸危险，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换。

若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

NVR 是一种专用的监控设备，请在安装使用时注意以下事项：
• NVR 上不能放置盛有液体的容器（例如水杯）。
• 将 NVR 安装在通风良好的位置。安装多台设备时，设备的间距最好大于 2cm。
• 使 NVR 工作在允许的温度（-10℃～+55℃）及湿度（10%～90%）范围内。
• 清洁设备时，请拔掉电源线，彻底切断电源。
• NVR 内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。如果污垢难以清除，可以使用水稀释后的中性清洁剂将污垢拭去，然后将其擦干。
• 清洁设备时请勿使用如：酒精、苯或稀释剂等挥发性溶剂，请勿使用强烈的或带有研磨性的清洁剂，这会损坏表面涂层。
• 请从正规渠道购买硬盘生产厂商推荐的 NVR 专用硬盘，以保证硬盘的品质和使用要求。
• 请确保不会因为机械负荷不均匀而造成危险。
• 请确保 NVR 可靠接地。
• 收到产品后，请打开包装盒，取出设备，依据盒内的装箱清单确认装箱产品及附件。
• 如果发现包装盒内物品有所损坏或任何配件缺少的情况，请及时与经销商联系。

• 安装硬盘
• 硬盘容量的计算方法
根据录像要求（录像类型、录像资料保存时间）可以计算出一台 NVR 所需总容量。
例：当位率类型设置为定码率时，根据不同的码流大小每个通道每小时产生的文件大小请参见表 3-1。

码流大小（位率上限）
文件大小
码流大小（位率上限）
文件大小
96Kbps
42M
128Kbps
56M
160Kbps
70M
192Kbps
84M
224Kbps
98M
256Kbps
112M
320Kbp
