项目四-护套线照明电路的安装.ppt

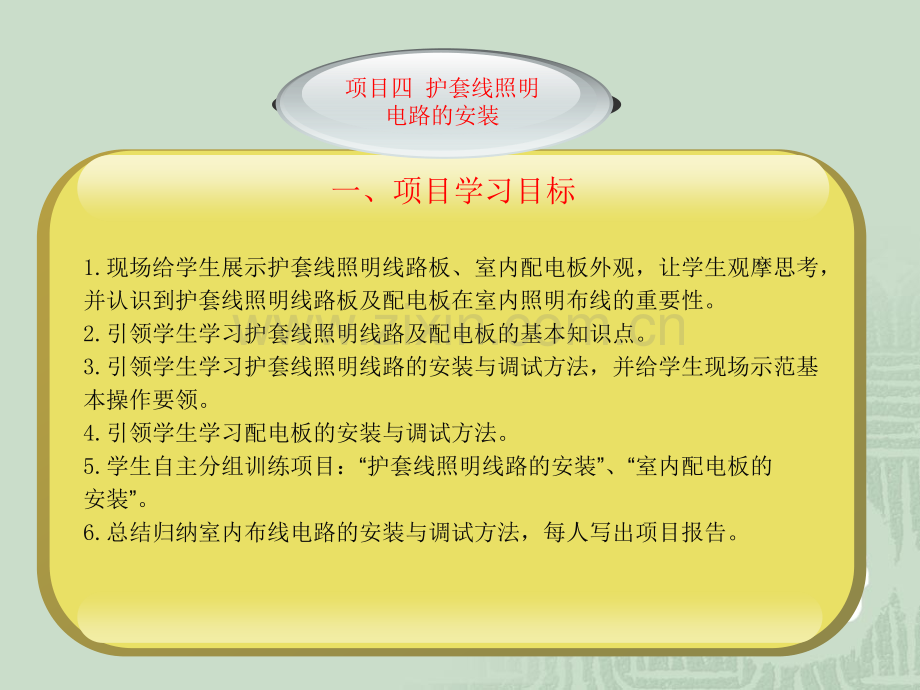

项目4项目四 护套线照明电路的安装1.现场给学生展示护套线照明线路板、室内配电板外观，让学生观摩思考，并认识到护套线照明线路板及配电板在室内照明布线的重要性。2.引领学生学习护套线照明线路及配电板的基本知识点。3.引领学生学习护套线照明线路的安装与调试方法，并给学生现场示范基本操作要领。4.引领学生学习配电板的安装与调试方法。5.学生自主分组训练项目：“护套线照明线路的安装”、“室内配电板的安装”。6.总结归纳室内布线电路的安装与调试方法，每人写出项目报告。一、项目学习目标 项目四 护套线照明电路的安装 室内配线的基本知识1.室内配线的基本要求和工序1）室内配线的基本要求室内配线不仅要求安全可靠，而且要求线路布局合理、整齐、牢固。（1）配线时要求导线额定电压应大于线路的工作电压，导线绝缘状况应符合线路安装方式和环境敷设条件，导线截面应满足供电负荷和机械强度要求。（2）接头的质量是造成线路故障和事故的主要因素之一，所以配线时应尽量减少导线接头。在导线的连接和分支处，应避免受到机械力的作用。穿管导线和槽板配线中间不允许有接头，必要时可采用接线盒（如线管较长）或分线盒（如线路分支）。（3）明线敷设要保持水平和垂直。敷设时，导线与地面的最小距离应符合规定，否则应穿管保护，以利安全和防止受机械损伤。配线位置应便于检查和维护。二、项目相关知识 项目四 护套线照明电路的安装 （4）绝缘导线穿越楼板时，应将导线穿入钢管或硬塑料管内保护。保护管上端口距地面不应小于1.8m，下端口到楼板下为止。（5）导线穿墙时，也应加装保护管（瓷管、塑料管、竹管或钢管）。保护管伸出墙面的长度不应小于10mm，并保持一定的倾斜度。（6）导线通过建筑物的伸缩缝或沉降缝时，敷设导线应稍有余量。敷设线管时，应装设补偿装置。（7）导线相互交叉时，为避免相互碰触，应在每根导线上加套绝缘管，并将套管在导线上固定牢靠。（8）为确保安全，室内外电气管线和配电设备与各种管道间以及与建筑物、地面间的最小允许距离应满足一定要求。二、项目相关知识项目四 护套线照明电路的安装2）室内配线的工序 室内配线主要包括以下工作内容：（1）首先熟悉设计施工图，做好预留预埋工作（其主要内容有：电源引入方式的预留预埋位置；电源引入配电箱的路径；垂直引上、引下以及水平穿越梁、柱、墙等的位置和预埋保护管）。（2）按设计施工图确定灯具、插座、开关、配电箱及电气设备的准确位置，并沿建筑物确定导线敷设的路径。（3）在土建粉刷前，将配线中所有的固定点打好眼孔，将预埋件埋齐，并检查有无遗漏和错位。（4）装设绝缘支撑物、线夹或线管及开关箱、盒。（5）敷设导线。（6）连接导线。（7）将导线出线端与电器元件及设备连接。（8）检验工程是否符合设计和安装工艺要求。二、项目相关知识项目四 护套线照明电路的安装2.绝缘子配线绝缘子配线有如下方法：绝缘子机械强度大，适用于用电量较大而又比较潮湿的场合，绝缘子一般有鼓形绝缘子、蝶形绝缘子、针式绝缘子和悬式绝缘子等，其外形如图4-1所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-1 绝缘子外形图1）绝缘子配线方法 绝缘子配线有如下方法：（1）绝缘子的固定。在木结构上只能固定鼓形绝缘子，可用木螺钉直接拧入，如图4-2（a）所示。在砖墙或混凝土墙上，可利用预埋的木桦和木螺钉来固定鼓形绝缘子，如图4-2（b）所示；或用预埋的支架和螺栓来固定鼓形绝缘子、蝶形绝缘子和针式绝缘子等，如图4-2（c）所示。此外，还可用缠有铁丝的木螺钉和膨胀螺栓来固定鼓形绝缘子。在混凝土墙上还可用环氧树脂蘸合剂来固定绝缘子，如图4-2（d）所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-2 绝缘子的固定（2）敷设导线及导线的绑扎。在绝缘子上敷设导线，也应从一端开始，先将一端的导线绑扎在绝缘子的颈部，然后将导线的另一端绑扎固定，最后把中间导线也绑扎固定。导线在绝缘子上绑扎固定的方法如下：导线终端可用回头线绑扎，绑扎线宜用绝缘线。鼓形和蝶形绝缘子在直线段导线一般采用单绑法或双绑法两种。截面在6mm2及以下的导线可采用单绑法，步骤如图4-3（a）所示；截面为10mm2以上的导线可采用双绑法，步骤如图4-3（b）所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-3 鼓形、蝶形绝缘子在直线段导线的绑扎2）绝缘子配线的要求 绝缘子配线的要求如下：（1）在建筑物的侧面或斜面配线时，必须将导线绑扎在绝缘子的上方。（2）导线在同一平面内如有曲折时，绝缘子必须装设在导线曲折角的内侧。（3）导线在不同的平面上曲折时，在凸角的两面上应装设两个绝缘子。（4）导线分支时，必须在分支点处设置绝缘子，用以支撑导线；导线互相交叉时，应在距建筑物近的导线上套瓷管保护。（5）平行的两根导线，应放在两绝缘子的同一侧或在两绝缘子的外侧，不能放在两绝缘子的内侧。（6）绝缘子沿墙壁垂直排列敷设时，导线弛度不得大于5mm；沿屋架或水平架敷设时，导线弛度不得大于10mm。二、项目相关知识项目四 护套线照明电路的安装3.塑料护套线配线 塑料护套线是一种具有塑料护套层的双芯或多芯绝缘导线，可直接敷设在空心板、墙壁等物体表面上，用铝片线卡（或塑料线卡）作为导线的支撑物。1）塑料护套线配线的方法（1）划线定位。按照线路的走向、电器的安装位置，用弹线袋划线，并按护套线的安装要求每隔150300mm划出铝片线卡的位置，靠近开关插座和灯具等处均需设置铝片线卡。（2）凿眼并安装圆木。錾打线路中的圆木孔，并安装好所有的圆木。（3）固定铝片线卡。按固定的方式不同，铝片线卡的形状有用小钉固定和用粘合剂固定两种。在木结构上，可用铁钉固定铝片线卡；在抹灰浆的墙上，每隔45挡，进入木台和转弯处需用小铁钉在圆木上固定铝片线卡；其余的可用小铁钉直接将铝片线卡钉入灰浆中；在砖墙和混凝土墙上可用圆木或环氧树脂粘合剂固定铝片线卡。（4）敷设导线。勒直导线，将护套线依次夹入铝片线卡。（5）铝片线卡的夹持。护套线均置于铝片线卡的钉孔位后，即可按如图4-4所示的方法将铝片线卡收紧夹持护套线。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-4 铝片线卡夹住护套线操作2）塑料护套线配线的要求 塑料护套线配线要求如下：（1）护套线的接头应在开关、灯头盒和插座等外，必要时可装接线盒，使其整齐美观。（2）导线穿墙和楼板时，应穿保护管，其凸出墙面距离约为310mm。（3）与各种管道紧贴交叉时，应加装保护套。（4）当护套线暗设在空心楼板孔内时，应将板孔内清除干净、中间不允许有接头。（5）塑料护套线转弯时，转弯角度要大，以免损伤导线，转弯前后应各用一个铝片线卡夹住，如图4-5（a）所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-5 铝片线卡的安装（6）塑料护套线进入木台前应安装一个铝片线卡，如图4-5（b）所示。（7）两根护套线相互交叉时，交叉处要用四个铝片线卡夹住，如图4-5（c）所示。护套线应尽量避免交叉。（8）护套线路的离地最小距离不得小于0.15m，在穿越楼板及离地低于0.15m的一段护套线，应加电线管保护。4.线管配线 把绝缘导线穿在管内配线称为线管配线。线管配线有明配和暗配两种：明配是把线管敷设在墙上以及其他明露处，要配置得横平竖直，要求管距短，弯头小；暗配是将线管置于墙等建筑物内部，线管较长。二、项目相关知识项目四 护套线照明电路的安装1）线管配线的方法 线管配线的方法有如下几种：（1）线管选择。根据敷设的场所来选择敷设线管类型，如潮湿和有腐蚀气体的场所采用管壁较厚的白铁管；干燥场所采用管壁较薄的电线管；腐蚀性较大的场所采用硬塑料管。根据穿管导线截面和根数来选择线管的管径。一般要求穿管导线的总截面（包括绝缘层）不应超过线管内径截面的40。（2）落料。落料前应检查线管质量，有裂缝，凹陷及管内有杂物的线管均不能使用。按两个接线盒之间为一个线段，根据线路弯曲转角情况来决定用几根线管接成一个线段，并确定弯曲部位。一个线段内应尽可能减少管口的连接接口。二、项目相关知识项目四 护套线照明电路的安装（3）弯管。弯管方法如下：为便于线管穿线，管子的弯曲角度一般不应大于900。明管敷设时，管子的曲率半径R4d；暗管敷设时，管子的曲率半径R6d。直径在50mm以下的线管，可用弯管器进行弯曲。在弯曲时，要逐渐移动弯管器棒，且一次弯曲的弧度不可过大，否则要弯裂或弯瘪线管。凡管壁较薄且直径较大的线管，弯曲时管内要灌满沙，否则要把钢管弯瘪；如果加热弯曲，要用干燥无水分的沙灌满，并在管两端塞上木塞。弯曲硬塑料管时，先将塑料管用电炉或喷灯加热，然后放到木胚具上弯曲成型。（4）锯管。按实际长度需要用钢锯锯管，锯割时应使管口平整，并要锉去毛刺和锋口。（5）套丝。为了使管子与管子之间或管子与接线盒之间连接起来，就需在管子端部套丝，钢管套丝时可用管子套丝绞板。二、项目相关知识项目四 护套线照明电路的安装（6）线管连接。各种连接方法如下：钢管与钢管连接。钢管与钢管之间的连接，无论是明配管线或暗配管线，最好采用管箍连接（尤其对埋地线管和防爆线管）。为了保证管接口的严密性，管子的丝扣部分应顺螺纹方向缠上麻丝，并在麻丝上涂上一层白漆，再用管箍拧紧，使两管端部吻合。钢管与接线盒的连接。钢管的端部与各种接线盒连接时，应采用在接线盒内外各用一个薄形螺母（又纳子或锁紧螺母）来夹紧线管的方法，如图4-6所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-7 管卡固定图4-6 线管与接线盒的连接硬塑料管之间的连接。硬塑料管的连接分为插人法连接和套接法连接。插入法连接。连接前先将待连接的两根管子的管口分别做内倒角和外倒角，然后用汽油或酒精把管子的插接段的油污和杂物擦干净，接着将一个管子插接段放在电炉或喷灯上加热至145左右，呈柔软状态后，将另一个管子插人部分涂一层胶合剂（过氧乙烯胶）后迅速插入柔软段，立即用湿布冷却，使管子恢复原来的硬度。套接法连接。连接前先将同径的硬塑料管加热扩大成套管，然后把需要连接的两管端 倒角，用汽油或酒精擦干净，待汽油挥发后，涂上赫合剂，迅速插入热套管中。（7）线管的接地。线管配线的钢管必须可靠接地。为此，在钢管与钢管、钢管与配电箱及接线盒等连接处用直径（610）mm圆钢制成的跨接线连接，并在线的始末端和分支线管上分别与接地体可靠连接，使线路所有线管都可靠接地。二、项目相关知识项目四 护套线照明电路的安装（8）线管的固定。线管明线敷设时应采用管卡支持，线管进入开关、灯头、插座、接线盒孔前300mm处，以及线管弯头两边均需用管卡固定，如图4-7所示。管卡均应安装在木结构或圆木上。线管在砖墙内暗线敷设时，一般在土建砌砖时预埋，否则应先在砖墙上留槽或开槽，然后在砖缝里打入圆木并钉钉子，再用铁丝将线管绑扎在钉子上，进一步将钉子钉入。线管在混凝土内暗线敷设时，可用铁丝将管子绑扎在钢筋上，也可用钉子钉在模板上，将管子用垫块垫高15mm以上，使管子与混凝土模板间保持足够的距离，并防止浇灌混凝土时管子脱开。（9）扫管穿线。穿线前先清扫线管，用压缩空气或用在钢线上绑扎擦布的办法，将管内杂物和水分清除。穿线的方法如下。二、项目相关知识项目四 护套线照明电路的安装 选用直径1.2mm的钢线做引线。当线管较短且弯头较少时，可把钢丝引线直接由管子的一端送向另一端。如果线管较长或弯头较多，将钢丝引线从一端穿入管子的另一端有困难时，可以从管的两端同时穿入钢丝引线，引线端弯成小钩。当钢丝引线在管中相遇时，用手转动引线使其钩在一起，然后把一根引线拉出，即可将导线牵引入管。导线穿入线管前，线管口应先套上护圈，接着按线管长度，加上两端连接所需的长度余量截取导线，剥离导线两端的绝缘层，并同时在两端头标有同一根导线的记号。再将所有导线和钢丝引线缠绕。穿线时，一个人将导线理顺往管内送，另一个人在另一端抽拉钢丝引线，这样便可将导线穿入线管。二、项目相关知识项目四 护套线照明电路的安装2）线管配线的要求线管配线的要求如下：（1）穿管导线的绝缘强度应不低于500V；规定导线最小截面，铜芯线为1mm2，铝芯线为2.5mm2。（2）线管内导线不准有接头，也不准穿入绝缘破损后经过包缠恢复绝缘的导线。（3）管内导线不得超过10根，不同电压或进入不同电能表的导线不得穿在同一根线管内，但一台电动机内包括控制和信号回路的所有导线及同一台设备的多台电动机线路，允许穿在同一根线管内。（4）除直流回路导线和接地导线外，不得在钢管内穿单根导线。（5）线管转弯时，应采用弯曲线管的方法，不宜采用制成品的月亮弯，以免造成管口连接处过多。二、项目相关知识项目四 护套线照明电路的安装（6）线管线路应尽可能少转角或弯曲，因转角越多，穿线越困难。（7）在混凝土内暗线敷设的线管，必须使用壁厚为3mm的电线管。当电线管的外径超过混凝土厚度约1/3时，不准将电线管埋在混凝土内，以免影响混凝土的强度。5.白炽灯的安装与维修白炽灯结构简单，使用可靠，价格低廉，其电路便于安装和维修，应用十分广泛。1）灯具的选用 有关灯具的选用注意以下几个方面：（1）灯泡。在灯泡颈状端头上有灯丝的两个引出线端，电源由此通入灯泡内的灯丝。灯丝出线端的构造，分为插口（也称卡口）和螺口两种。（2）灯座。灯座可称为灯头，其品种较多。常用的灯座如图4-8所示，可按使用场所进行选择。（3）开关。开关的品种也很多，常用的开关如图4-9所示。按应用结构，它又可分为单联开关和双联开关。近几年出现的明装、暗装开关，市面机电商场都有，可根据需要选用。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-8 常用灯座图4-9 常用开关2）白炽灯照明线路原理图 白炽灯照明线路原理图有如下两种。（1）单联开关控制白炽灯。它是由一只单联开关控制一只白炽灯，其接线原理如图4-10所示。（2）双联开关控制白炽灯。它是由两只双联开关来控制一只白炽灯，其接线原理如图4-11所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-11 双联开关控制图4-10 单联开关控制白炽灯接线原理图3）白炽灯照明线路的安装 白炽灯照明线路的安装注意如下两方面：（1）灯座的安装。灯座上的两个接线端子，一个与电源的中性线（俗称地线）连接，另一个与来自开关的一根连接线（即通过开关的相线，俗称火线）连接。插口灯座上的两个接线端子，可任意连接上述两个线头，但是螺口灯座上的接线端子，为了使用安全，切不可任意乱接，必须把中性线线头连接在连通螺纹圈的接线端子上，而把来自开关的连接线线头，连接在连通中心铜簧片的接线端子上，如图4-12所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-12 螺口灯座安装吊灯灯座必须采用塑料软线（或花线），作为电源引线。两线连接前，均应先削去线头的绝缘层，接着将一端套入挂线盒罩，在近线端处打个结，另一端套入灯座罩盖后，也应在近线端处打个结，如图4-13所示，其目的是不使导线线芯承受吊灯的重量。然后分别在灯座和挂线盒上进行接线（如果采用花线，其中一根带花纹的导线应接在与开关连接的线上），最后装上罩盖和遮光灯罩。安装时，把多股的线芯拧绞成一体，接线端子上不应外露线芯。挂线盒应安装在木台上。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-13 避免线芯承受吊灯重量的方法平灯座要装在木台上，不可直接安装在建筑物平面上。（2）开关的安装。单联开关的安装。在墙上准备装开关的地方装木桦，将一根相线一根开关线穿过木台两孔，并将木台固定在墙上，同时将两根导线穿过开关两孔眼，接着固定开关并进行接线，装上开关盖子即可。单联开关内部结构如图4-14 所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-14 电灯开关内部结构双联开关的安装。双联开关一般用于两处控制一只灯的线路，其安装方法如图4-15所示。图中号码1和6分别为两只双联开关中连铜片的接头，该两个接头不能接错，双联开关接错时会发生短路事故，所以接好线后应仔细检查后方可通电使用。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-15 双联开关安装方法配电板安装的基本知识把电度表、电流互感器，控制开关，短路和过载保护等电器安装在同一块板上，这块板就称为配电板，如图4-16所示。一般总熔断器不安装在配电板上，而是安装在进户管的墙上。1.总熔断器盒的安装 常用的总熔断器盒分铁皮盒式和铸铁壳式。铁皮盒式分14型四个规格，1型最大，盒内能装三只200A熔断器；4型最小，盒内能装三只10A或一只30A熔断器及一只接线桥。铸铁壳式分10A，30A，60A，100A或200A五个规格，每只内均只能单独装一只熔断器。总熔断器盒有防止下级电力线路的故障蔓延到前级配电干线上而造成更大区域停电的作用，且能加强计划用电的管理（因低压用户总熔断器盒内的熔体规格，由供电单位置放，并在盖上加封）。总熔断器盒安装必须注意以下几点。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-16 配电板的安装 1）总熔断器盒应安装在进户管的户内侧。2）总熔断器盒必须安装在实心木板上，木板表面及四沿必须涂以防火漆。安装时，1型铁皮盒式和200A铸铁壳式的木板，应用穿墙螺栓或膨胀螺栓固定在建筑物墙面上，其余各种木板，可用木螺钉来固定。3）总熔断器盒内熔断器的上接线柱，应分别与进户线的电源火线连接，接线桥的上接线柱应与进户线的电源中性线连接。4）总熔断器盒后如安装多具电度表，则在电度表前级应分别安装分熔断器盒。二、项目相关知识项目四 护套线照明电路的安装2.电流互感器的安装 电流互感器的安装要注意如下几点。1）电流互感器副边标有“K1”或“”的接线柱要与电度表电流线圈的进线柱连接，标有“K2”或“”的接线柱要与电度表的出线柱连接，不可接反。电流互感器的原边标有“Ll”或“+”的接线柱，应接电源进线，标有“L2”或“”的接线柱应接电源出线，如图4-17所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-17 电流互感器2）电流互感器副边的“K2”或“”接线柱、外壳和铁心都必须可靠地接地。3）电流互感器应装在电度表的上方。3.单相电度表的安装单相电度表共有四个接线柱，从左到右按1，2，3，4编号。接线方法一般按号码1，3接电源进线，2，4接电源出线，如图4-18所示。也有些电度表的接线方法按号码1，2接电源进线，3，4接电源出线，所示具体的接线方法应参照电度表接线柱盖子上的接线图。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-18 单相电度表的安装接线4.三相电度表的安装 三相电度表分为三相三线和三相四线电度表两种：又可分为直接式和间接式三相电度表两类。直接式三相电度表常用的规格有10A，20A，30A，50A，75A和100A等多种，一般用于电流较小的电路中；间接式三相电度表常用的规格为5A，与电流互感器连接后，用于电流较大的电路上。（1）直接式三相四线电度表的接线。这种电度表共有11个接线柱头，从左到右按1，2，3，4，5，6，7，8，9，10，11编号；其中1，4，7是电源相线的进线柱头，用来连接从总熔断器盒下柱头引来的三根相线；3，6，9是相线的出线柱头，分别接总开关的三个进线柱头；10，11是电源中性线的进线柱头和出线柱头；2，5，8三个接线柱可空着，如图4-19所示。（2）直接式三相三线电度表的接线。这种电度表共有8个接线柱头，其中1，4，6是电源相线进线柱头；3，5，8是相线出线柱头；2，7两个接线柱可空着，如图4-20所示。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-19 直接式三相四线电度表的接线项目四 护套线照明电路的安装图4-20 直接式三相三线电度表的接线（3）间接式三相四线电度表的接线。这种三相电度表需配用三只同规格的电流互感器，接线时需把从总熔断器盒下接线柱头引来的三根相线，分别与三只电流互感器一次侧的“”接线柱头连接。同时用三根绝缘导线从这三个“”接线柱引出，穿过钢管后分别与电度表的2，5，8三个接线柱连接。接着用三根绝缘导线，从电流互感器二次侧的“+”接线柱头引出，穿过另一根保护钢管与电度表1，4，7三个进线柱头连接。然后用一根绝缘导线穿过后一个保护钢管，一端并连三只电流互感器二次侧的“”接线柱头，另一端并连电度表的3，6，9三个出线柱头，并把这根导线接地。最后用三根绝缘导线，把三只电流互感器一次侧的“”接线柱头分别与总开关三个进线柱头连接起来，并把电源中性线穿过前一根钢管与电度表10进线柱连接，接线柱11用来连接中性线的出线，如图4-21所示，接线时应先将电度表接线盒内的三块连片都拆下来。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-21 间接式三相四线电度表的接线（4）间接式三相三线制电度表的接线。这种电度表只需配两只同规格的电流互感器，接线时把从总熔断器盒下接线柱头引出来的三根相线中的两根相线分别与两只电流互感器一次侧的“”接线柱头连接。同时从该两个“+”接线柱头用铜芯塑料硬线引出，并穿过钢管分别接到电度表2，7接线柱头上，接着从两只电流互感器的“”接线柱用两根铜芯塑料硬线引出，并穿过另一根钢管分别接到电度表1，6接线柱头。然后用一根导线从两只电流互感器二次侧的“”接线柱头引出，穿过后一根钢管接到电度表3，8接线头上，并应把这根导线接地。最后将总熔断器盒下柱头余下的一根相线和从两只电流互感器一次侧的“”接线柱头引出的两根绝缘导线接到总开关的三个进线柱头上，同时从总开关的一个进线柱头（总熔断器盒引入的相线柱头）引出一根绝缘导线，穿过前一根钢管，接到电度表4接线柱上，如图4-22所示。同时注意应将三相电度表接线盒内的两个连片都拆下。二、项目相关知识项目四 护套线照明电路的安装项目四 护套线照明电路的安装图4-22 间接式三相三线电度表的接线5.电度表的安装要求电度表的安装要求如下：（1）电度表总线必须采用铜芯塑料硬线，其最小截面积不得小于1.5mm2，中间不准有接头，从总熔断器盒至电度表之间的敷设长度，不宜超过10m。（2）电度表总线必须明线敷设，采用线管安装时线管也必须明装。在进入电度表时，一般以“左进右出”原则接线。（3）电度表必须安装得垂直于地面，表的中心离地高度应在1.41.5m之间。6.配电板的安装要求（1）控制箱内外的所有电气设备和电气元件的编号，必须与电原理图上的编号完全一致、安装和检查时都要对照原理图进行。二、项目相关知识项目四 护套线照明电路的安装（2）安装接线时为了防止差错，主、辅电路要分开先后接线，控制电路应一个小回路一个小回路地接线，安装好一部分，检测一部分，就可避免在接线中出现差错。（3）接线时要注意，不叮把主电路用线和辅助电路用线搞错。（4）为了使今后不致因一根导线损坏而全部更新导线，在导线穿管时，应多穿入12根备用线。（5）配电板明配线时要求线路整齐美观，导线去向清楚，便于查找故障。当板内空间较大时可采用期料线槽配线方式。塑料线槽布置在配电板四周和电器元件上下。塑料线槽用螺钉固定在底板上。（6）配电板暗配时，在每一个电器元件的接线端处钻出比连接导线外径略大的孔，在孔中插进塑料套管即可穿线。二、项目相关知识项目四 护套线照明电路的安装（7）连接线的两端根据电气原理图或接线图套上相应的线号。线号的种类有：用压印机压在异形塑料管上的线号；印在白色塑料套管上的线号；人上书写的线号。（8）根据接线端子的要求，将削去绝缘的导线线头按螺钉拧紧方向弯成圆环或直接接上，多股线压头处应镀上焊锡。（9）同一接线端子上压两根以不同截面积导线时，大截面积的放在下层，小截面积的放在上层。（10）所有压接螺栓需配置镀锌的平垫圈、弹簧垫圈，并要牢固压紧，以防止松动。（11）接线完毕后，应根据原理图、接线图仔细检查各无器件与接线端子之间及它们相互之间的接线是否正确。二、项目相关知识项目四 护套线照明电路的安装1.由教师（代表管理方）对员工（学生）进行室内布线及配电板的资信概述，护套线照明线路的安装与调试相关操作要领资信概述：1）室内配线的基本要求和工序、绝缘子配线、塑料护套线配线、线管配线等。2）总熔断器盒的安装、电流互感器的安装、单相电度表的安装、三相电度表的安装、电度表的安装要求、配电板的安装要求等。2.由教师（代表管理方）对员工（学生）进行护套线照明线路安装及配电板操作的展示：1）由教师（代表管理方）在实训室电工平台上进行护套线照明线路安装的操作展示；2）由教师（代表管理方）在实训室电工平台上进行配电板安装的操作展示。3.由教师（代表管理方）对员工（学生）进行工作任务的布置与分配，明确“护套线照明线路的安装”训练的目的、要求及内容：三、项目情境项目四 护套线照明电路的安装项目四 护套线照明电路的安装项项目名称目名称子子项项目目内容要求内容要求备备注注护护套套线线照明照明线线路的路的安装安装护护套套线线照明照明线线路板的路板的安装与安装与调试调试学学员员按照人数分按照人数分组训练组训练：1.1.护护套套线线的放的放线线技能。技能。2.2.护护套套线线的敷的敷线线技能。技能。3.3.护护套套线线照明照明电电路板的路板的调试调试技能。技能。室内配室内配电电板的安装与板的安装与调试调试学学员员按照人数分按照人数分组训练组训练：1.元器件的排列及固定技能。元器件的排列及固定技能。2.2.配配电电板上板上导线导线的布置及的布置及连连接技能。接技能。目目标标要求要求能装配照明能装配照明电电路安装与路安装与调试调试实训环实训环境境剥剥线钳线钳、钢丝钳钢丝钳、尖嘴、尖嘴钳钳、螺、螺丝丝刀、刀、电电工刀、扳手、工刀、扳手、测电测电笔、笔、钢锯钢锯、榔、榔头头、电电钻钻、锤锤子、子、圆圆木、木、单单相相电电度表、刀开关、漏度表、刀开关、漏电电保保护护开关、双极插座（明装）开关、双极插座（明装）、螺口平灯、螺口平灯头头、瓷插式熔断器、挂、瓷插式熔断器、挂线线盒、塑料盒、塑料护护套套线线、铝线铝线卡、木螺卡、木螺钉钉、小、小铁钉铁钉、其他其他1.由教师（代表管理方）对员工（学生）进行室内布线及配电板的资信概述，护套线照明线路的安装与调试相关操作要领资信概述：1）室内配线的基本要求和工序、绝缘子配线、塑料护套线配线、线管配线等。2）总熔断器盒的安装、电流互感器的安装、单相电度表的安装、三相电度表的安装、电度表的安装要求、配电板的安装要求等。2.由教师（代表管理方）对员工（学生）进行护套线照明线路安装及配电板操作的展示：1）由教师（代表管理方）在实训室电工平台上进行护套线照明线路安装的操作展示；2）由教师（代表管理方）在实训室电工平台上进行配电板安装的操作展示。3.由教师（代表管理方）对员工（学生）进行工作任务的布置与分配，明确“护套线照明线路的安装”训练的目的、要求及内容：四、项目实施项目四 护套线照明电路的安装1护套线照明线路板的安装与调试：演练步骤：1）定位划线，固定钢精轧头。2）敷设导线，各线头做好记号。3）木台划线、削槽、钻眼。4）固定木台，安装元件和接线。5）检查线路。2室内配电板的安装与调试：演练步骤：1）根据电器元件的排列确定盘面尺寸。2）进行电器元件的定位划线及钻孔。3）在配电板上安装各电器元件，敷设各电器元件间的连接导线。4）线路安装好后，仔细检查线路正确与否。无误，则通电试验。四、项目实施项目四 护套线照明电路的安装1.项目实施结果考核：2.考核方案设计：3.成果汇报或调试。4.成果展示（实物或报告），写出本项目完成报告。5.师生互动（学生汇报、教师点评）。6.考评组打分。五、项目评价项目四 护套线照明电路的安装项目四 护套线照明电路的安装评评分内容分内容评评分分标标准准配分配分得分得分护护套套线线配配线线护护套套线线敷敷设设不平直，每根扣不平直，每根扣5分；分；导线导线剖削剖削损伤损伤，每，每处处扣扣5分；分；钢钢精精轧头轧头（或（或线线卡）卡）安装不符要求，每安装不符要求，每处处扣扣2分分30线线路及元器件安装路及元器件安装术术台、灯座、开关等元件安装松台、灯座、开关等元件安装松动动、不、不规规范、范、每每处处扣扣5分；分；导线连导线连接、接、压压接不接不规规范范每每处处扣扣2分；火分；火线线未未进进开关扣开关扣10分；一分；一次通次通电电不成功扣不成功扣20分分50团结协团结协作作小小组组成成员员分工分工协协作不明确扣作不明确扣5分；成分；成员员不不积积极参与扣极参与扣5分分10安全文明生安全文明生产产违违反安全文明操作反安全文明操作规规程扣程扣5-10分分10项项目成目成绩绩合合计计开始开始时间时间结结束束时间时间所用所用时间时间评语评语项目四 护套线照明电路的安装评评分内容分内容评评分分标标准准配分配分得分得分安装安装设计设计绘绘制制电电路路图图不正确，扣不正确，扣10分分20线线路的安装路的安装元器件布置不合理，扣元器件布置不合理，扣5分；灯座、开关、分；灯座、开关、插座等安装松插座等安装松动动，每，每处处扣扣5分；分；电电气气元件元件损损坏，每个扣坏，每个扣10分；相分；相线线未未进进开开关，扣关，扣10分；分；导线导线安装不符台要求，安装不符台要求，每根扣每根扣2分；分；线线芯剖削芯剖削时损伤时损伤，每，每处处 扣扣2分；分；电电能表安装不符合要求，扣能表安装不符合要求，扣10分；熔分；熔丝选择丝选择不符合要求，扣不符合要求，扣5分分40通通电试验电试验安装安装线线路路错误错误造成短路、断路故障，每通造成短路、断路故障，每通电发电发生一次扣生一次扣10分，扣完分，扣完20分分为为止止20团结协团结协作作小小组组成成员员分工分工协协作不明确扣作不明确扣5分；成分；成员员不不积积极参与扣极参与扣5分分10安全文明生安全文明生产产违违反安全文明操作反安全文明操作规规程扣程扣5-10分分10项项目成目成绩绩合合计计开始开始时间时间结结束束时间时间所用所用时间时间评语评语1.线管敷设照明线路的安装与调试。2.单相电能表的校准。3.单相供电线路性质判别和容量计算技能训练。4.由教师根据岗位能力需求布置有关“思考讨论题”。六、项目拓展项目四 护套线照明电路的安装
