防爆安全检查系统课件.ppt

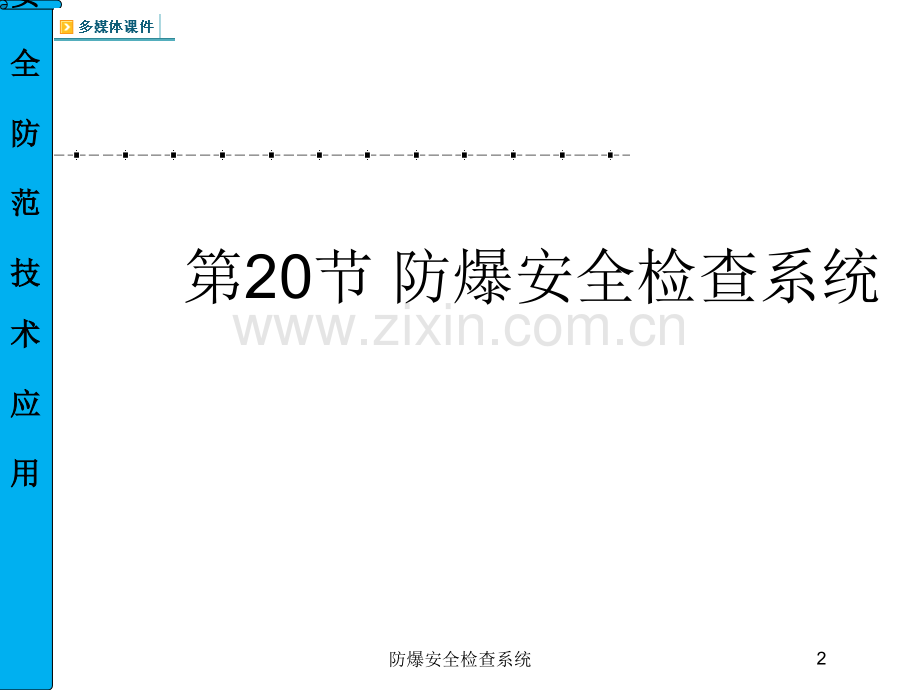

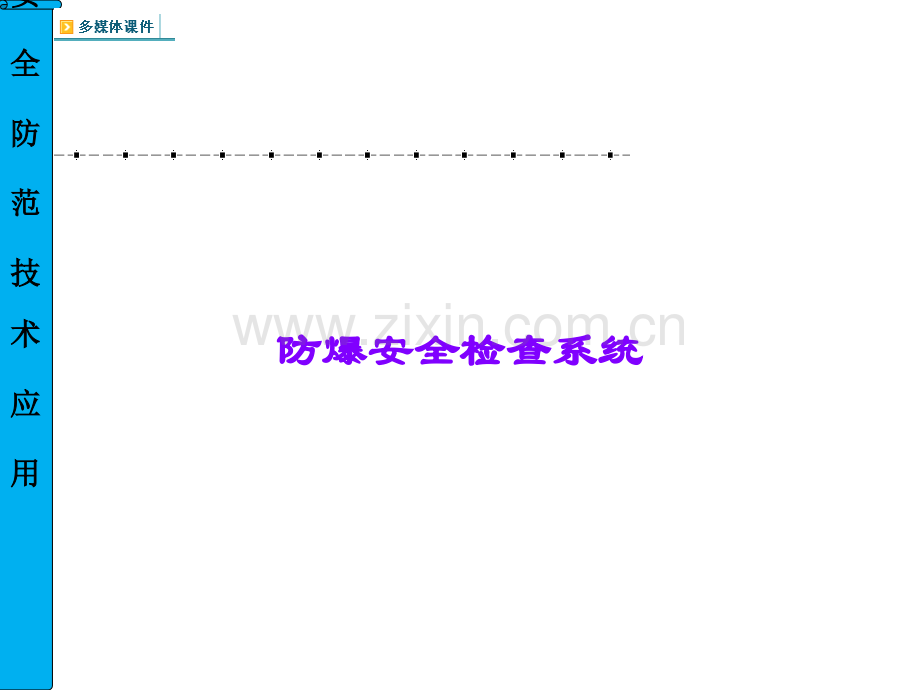

安安 全全 防防 范范 技技 术术 应应 用用防爆安全检查系统防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用第20节 防爆安全检查系统2防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安全检查系统概述 时刻保持警惕不放松，将安检“常态化”和“细致化”，力争防患于未然，不给“心存不良者”以可乘之机。3防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安全检查系统的功能（作用）有效地防范和阻止武器、炸药、违禁品和威胁物进入安全区域、重要部门以及公共场所可能引发的爆炸、劫持等恐怖事件的发生。4防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安全检查技术 安全检查技术就是安全检查人员运用各种检查手段对被检查目标实施违禁物品检出的检查技术。安全检查的主要内容是检查被检查目标是否存在或携带枪支、弹药、易燃、易爆、腐蚀、有毒或放射性等危险物品。在安全检查领域里，常用的检查技术主要有X射线检查技术、金属探测技术、炸药探测技术及其它一些特殊检测技术等。5防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安全检查设备的应用机场、铁路、港口以及重要部门的安全检查重要部门包括重要的国家机关、监狱、法院、博物馆等部门。6防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用防爆安全检查设备的分类：防爆安全检查设备的分类：按基本技术分类：X射线检查设备、中子探测设备、四极矩谐振分析探测设备、质谱分析设备、毫米波探测设备、金属探测设备等；按应用方式分类：通过式、便携式、固定式和移动搜索式等；7防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用按探测对象分类按探测对象分类：金属探测设备、炸药探测设备、液体炸药探测设备、毒品毒物探测设备和武器检查设备等；按检查对象分类按检查对象分类：手提行李检查设备、人体检查设备、车辆检查设备、集装箱检查设备等。8防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机的基本原理及操作光机的基本原理及操作9防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用各类X光机外形图10防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机传统的X光机分为透射式和反射式早期使用的X射线安全检查设备一般是透射式的单能X射线设备，只能得到被检物按密度及原子序数衰减的黑白图像，而不能探测到塑料手枪以及陶瓷刀具和炸药等有威胁的物品，随之出现的双能X射线检查设备成为探测此类威胁物的有利工具。双能X射线检查设备利用了两个或多个X射线能谱和物质相互作用，从不同的高、低能谱信号中得到有关被检物原子序数的信息，从而得到被检物的物质组成信息，有效地区分有机物和无机物，并给出不同的颜色。此类设备被广泛用于机场、铁路、港口、海关以及重要部门。11防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X射线检查系统可以利用透射原理和反射原理两种方法建立：在利用透射原理建立的X射线检查系统中，被照射的物体密度越大，物质吸收的X射线越多，透射过的X射线越少，显示系统显示出的图像颜色就越深（黑）；反之，被照射的物体密度越小，显示系统显示出的图像颜色就越浅（白）。而在用反射原理制成的X射线检查系统中，被照射的密度越大，吸收的X射线就越多，反射的就越少，在显示系统中显示出的图像颜色就浅；反之，被照射物体密度小，在显示系统中显示出的图像颜色就深。12防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用工作原理图13防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光安检仪X射线探测理论52010300.5有机物区域无机物区域金属物区域金属1.02.52.01.53.0密度（g/cm3)无害有机物毒品炸药6897有效原子序数Z14防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X射线机图像颜色的含义以SMEX系列X射线机为例，不同颜色代表的含义为：红色、黑色非常厚、X射线穿不透的物体；橙色有机物（如炸药、毒品、塑料等）、危险物品（原子序数10以内的物质）；绿色混合物，即有机物与无机物的重叠部分；蓝色无机物，重金属（原子序数大于10的物质。15防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机的主要设备光机的主要设备16防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用主要设备典型顶照式X 射线检查设备的外形图以及与工作原理示意图如下。17防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用AT技术的双能量X射线检查设备的外形图和工作示意图如下图。主要设备18防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用三视角X 射线探测设备，3个X射线源从3个方位和角度对被检物进行检查，射线源和探测器相对位置图以及设备的外型图如下。设备采用断层成像三维分析技术，对行李内的物体进行三维重组，可测量行李内物体的数量、估算物体的有效原子序数和密度等物理特征量。主要设备19防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安检CT使用多层螺旋扫描技术。它的检查通道尺寸大；扫描速度快：能准确的计算被检测物质的密度以及有效原子序数，自动识别出行李中隐藏的炸药，并给出炸药的类型以及重量；显示内容丰富，图像处理功能强大，智能化程度高；具有预检测、TIP和网络化功能；炸药探测率要满足TSA/FAA 有关EDS 炸药探测设备的要求。主要设备20防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X射线康普顿散射设备是利用了射线和物质相互作用发生的非相干散射效应，设备采集被检物散射的X射线，生成被检物的散射X射线图像。散射分为前散射和背散射(散射射线的角度小于90为前,大于90为背）。背散射探测器位于X射线源一侧，可以使得设备结构紧凑，使用方便。背散射设备通常采用飞点扫描，使用一个专用的机械斩波系统将扇型X射线射束斩成笔束状的X射线飞点，X射线点飞快地从下到上（或从上到下）往复运动，当被检物体移动时，X射线飞点就一行一行地扫过被检物，得到完整的被检物的2维散射图像。主要设备21防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用典型的便携式X射线探测设备由X射线源、摄像单元和控制单元3部分组成。摄像单元是高分辨力积累式CCD摄像机。小型X射线移动探测设备，主要是检查车，可以移动到进行安检的场所，操作方便，机动性好。主要设备22防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机的基本操作光机的基本操作23防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机可操作区域主控制区主控制区是指电气控制盒，主要完成设备的起动操作。键盘板是人机对话的接口，操作员通过键盘板向设备发出指令。24防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机的主控制区光机的主控制区25防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用主控制区主要控制设备的起动、停止等。（1）钥匙开关：为设备提供必要的钥匙保护功能。经过授权并且持有钥匙的操作人员才能够开启设备，避免误操作设备引起的危险。插入钥匙，开机前顺时针旋转钥匙，使系统处在非锁定状态。逆时针旋转钥匙可关闭系统。（2）通电按钮及指示灯：用于起动设备，接通设备中所有电源，电源的接通是由安装在设备内电源板上的接触器KM1和KM2动作完成的。按钮颜色为绿色。打开钥匙开关后，按下通电按钮，使系统上电。键灯和设备上的指示灯会立即点亮。26防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用控制按钮（3）紧急停止按钮：用于在紧急情况下停止设备，切断设备电源，电源的断开是由接触器KM1和KM2动作完成的。按钮为转动复位的自锁式蘑菇状按钮。要重新起动系统，需顺时针旋转紧急停止按钮使其复原，然后，再按下通电按钮。紧急停止按钮共有三个，一个在操作键盘上，其余两个在检查通道的两个端面板上。（4）射线停按钮：用于单独断开射线控制器的电源，使设备不能发射X射线，电源的断开是由接触器KM2动作完成的。通常是在设备调试或者检修情况下，能用到这个按钮。按钮颜色为红色。27防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用指示灯（5）电源指示灯：设备工作时，黄色的电源指示灯亮。（6）射线发射指示灯（X_RAY ON）：X射线发射指示灯有三个，除了在操作键盘上的一个，另两个分别在检查通道的入口和出口处。物体进入通道挡住光障后，X射线发射，红色指示灯点亮。由于键盘板上的指示灯的信号是电子控制器通过串口发指令给键盘板的，因此会比设备上的射线发射指示灯迟约1秒钟亮。28防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机的控制键盘光机的控制键盘29防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用 键盘板一共由3个区域组成：马达控制区，数字键区，图像控制区。30防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用马达控制区（1）前进：按下FWD键，传送带前进，上方绿色指示灯亮。（2）后退：按下REV键，传送带后退，上方绿色指示灯亮。（3）停止：按下STOP键，传送带停止。（4）系统自检：设备上电后，系统开始自检，黄色指示wait灯亮，这个过程大约持续34秒，然后指示灯熄灭，如果指示灯不熄灭，自检没有通过，则设备存在故障，需要检修。注意：电动机正常运行时，如果要改变运转方向，先按下停止键（STOP），再按下需要方向的操作键。电机的换向操作不能过于频繁，电机每分钟最多起动14次，正反转换向每分钟最多7次，否则电机和马达控制板的寿命会大大缩短。图 3-1 马达控制区31防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用数字键区数字键区和图像放大区复合使用按键。在密码输入，菜单项选择等功能时，这些按键作为数字使用，当菜单存在时放大键代表数字0。而在放大图像选项时，这些按键选择图像分区。32防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用图像控制区（1）放大按键 有菜单存在时放大键代表数字0，当没有菜单进行图像放大时此键按1次放大当前图像2倍，放大到16倍后自动恢复到不放大的状态。（2）图像放大区选择键 扫描图像均分为9个区，在放大前按数字键选择所要放大的区域，屏幕右下的缩图中在相应位置画上红色的框，默认情况下选择1区放大。在放大倍数大于2时，数字键2、4、6、8成为图像移动的方向键。（3）局部增强按键 通过超级增强功能可在整幅X射线图像上获得最佳的对比度。相应于明亮图像区域的低吸收率物体和相对应于灰暗图像区域的物体（隐藏于高吸收率物体之后的物体），可同时在屏幕上显示出来。33防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（2）图像反色 在图像显示中，一般对X射线高吸收率的物体显示为深黑色，低吸收率物体显示为亮白色。在反白显示中，则正好相反。点击“反色按钮，可进行正负片显示切换，这样，较小或较细的高密度物体(如金属丝)将变得更加清晰。当操作“反色”按钮时，可进行彩色图像和灰度图像的反色操作。如图所示。34防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（4）、边缘增强按键 通过边缘增强功能可以改变X射线图像中各物体的轮廓边缘，使其更加清晰的显示。图4-1-10 图像边缘增强效果35防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（5）有机无机按键 按下此键，图像显示剔除有机物，即突出显示无机物图像，有机物以灰度方式显示。再按下此键，图像显示剔除无机物，即突出显示有机物图像，无机物以灰度方式显示。（6）、标记按键操作人员发现有危险品插入到包裹当中时按下此键。（7）、图像前拉按键按下此键，可显示前20幅图像，并可对回拉图像进行实时图像处理。（8）、图像后拉按键按下此键，前后回拉，可显示前20幅图像，并可对回拉图像进行实时图像处理。36防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（9）、彩色黑白按键可通过此键完成显示彩色和黑白图像之间的切换。37防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（10）反像按键 在反像中，对吸收率高的物体显示为亮色，对吸收率低的物体显示为深色。这样，较小或较细的高密度物体（如金属丝）将变得更加清晰。（11）图像报警 当系统对穿不透物体报警进行自动报警时（以红框闪烁或蜂鸣声音等方式报警，可由用户更改菜单设置），按下此键，报警停止，当遇到下个物体没有被穿透时，系统再次自动报警。38防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（12）、高穿低穿按键按下此键，对易穿透的物质（即对应于明亮的图像区域）的对比度得到提高，从而显示一幅具有降低了穿透力的图像。因而低吸收率物体将变得更加清晰。而高吸收率物体则以黑色显示。再按下此键，对难以穿透的物质（即对应于灰暗的图像区域）的对比度得到提高，从而显示一幅具有较高穿透力的图像。这样，可以检查到隐藏于高吸收率物体后面的物品，也可以将高吸收率物品变得更加清晰。（13）、灰度扫描按键按下此键，对图像进行灰度扫描，分为黑白扫描和彩色扫描。（14）、图像恢复按键在图像以边缘增强、局部增强、不同灰度级、多能量等方式显示时，按下此键，图像显示恢复到原来的状态。高穿透力增强效果 低穿透力增强效果39防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用（15）、菜单按键没有菜单弹出的情况下按此键，显示器屏幕上弹出系统主菜单，用户可根据需要来选择菜单；在有任何一个菜单存在时此键转换为选择切换键。（16）、删除按键在用户输入操作员ID或当菜单中输入错误数字时，按此键可删除上一次输入的字符。（17）、确认按键在对菜单进行选择时，当某一项菜单被选中，按下此键，则执行被选中的菜单命令。（18）、退出按键 当有任何菜单存在时按此键退回到上一层菜单，当没有任何菜单时按此键退出40防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用X光机使用与操作使用前的检查开机前必须进行预检：a.通道两端的铅帘应保持完好，如有缺损铅帘条必须更换。b.保证所有盖板盖严。c.输送带必须完好，不能有任何撕裂。d.确保通道内没有滞留物。41防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安检员在识别一幅X光机图像时应做到从图像中间向周围进行辨别按照颜色的不同来进行辨别按照图像所呈现的层次来进行辨别结合图像辨别方法来辅助进行判图42防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用2典型违禁品的图像典型违禁品包括：刀具，打火机，鞭炮，液体等，其成像效果。43防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用 提提 纲纲 一一 通过式金属探测门操作通过式金属探测门操作二二 手持式金属探测器操作手持式金属探测器操作三三 X X光机常见故障排查光机常见故障排查 44防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用通过式金属探测门操作通过式金属探测门操作45防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用通过式金属探测门的基本通过式金属探测门的基本操作及使用注意事项操作及使用注意事项46防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用通过式安检门功能与应用 安装于重要场所的出入口，用于对过往人员的人身检查47防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用通过式金属探测门功能、组成分类品牌使用常识及注意事项常见故障及排除48防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用49防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用组成及工作原理CPU探测一组红外被挡检测各采集卡数据是否变化报警检测另一组红外复位重新探测。50防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用51防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用52防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用通过式安检门分类板式柱式折叠式53防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用板式安检门金属探测门金属探测门54防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用柱式安检门55防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用56防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用金属探测门使用注意事项1、室内使用，室外应做好防水处理2、门周围2米之内不应有大件的金属和强磁场，以免发生干扰。如果安装场地附近门是金属的，金属探测门与门之间的距离须在1米以上。3、安装地点尽量远离电力线及通讯电缆4、探头（门板）不得安装在高温、潮湿的环境中5、安检门开机后须自检1分钟才能达到最佳的检测效果。安装前必须分清左右探头（门板）并且信号探头线和区位显示探头线插于相应标识的位置上。57防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用安检门的基本操作安检门通过规定1、排队依次通过，不能拥挤，不能故意慢行。2、不报警时，前一人走出门外第二人即可通过；报警时，需等报警声停止后，方能通过。3、通过时不能碰撞门体。4、通过时门板外侧不能有携带金属物体的人通过。58防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用手持式金属探测器操作手持式金属探测器操作59防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用袖珍金属探测器袖珍金属探测器 炸药探测器炸药探测器 60防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用手持式金属探测器操作与安检门配合使用其使用方便、无任何调节控制器、探测金属物体响应快、声音和LED发光同时报警。探测较小金属时发出清晰的频率较低的音调声，探测大金属物体时发出高音频的音调。61防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用具体操作由上至下，由里到外，由前到后接近测试掠过测试62防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用使用注意事项使用之前，首先打开仪器背面的电池盒盖板，装入电池。本仪器使用9V的叠层电池，请注意电池上的标称电压必须是9V，其它的电压绝对不能代用。本仪器的功耗很低，每一个新装电池可累计工作50小时左右。当电池能量下降到10%时，仪器已经不能正常工作，这时喇叭会发出断续的嗒嗒声，提示我们必须更换新电池。63防爆安全检查系统安安 全全 防防 范范 技技 术术 应应 用用谢谢大家结 束1/27/202464防爆安全检查系统
