变压器标准.doc

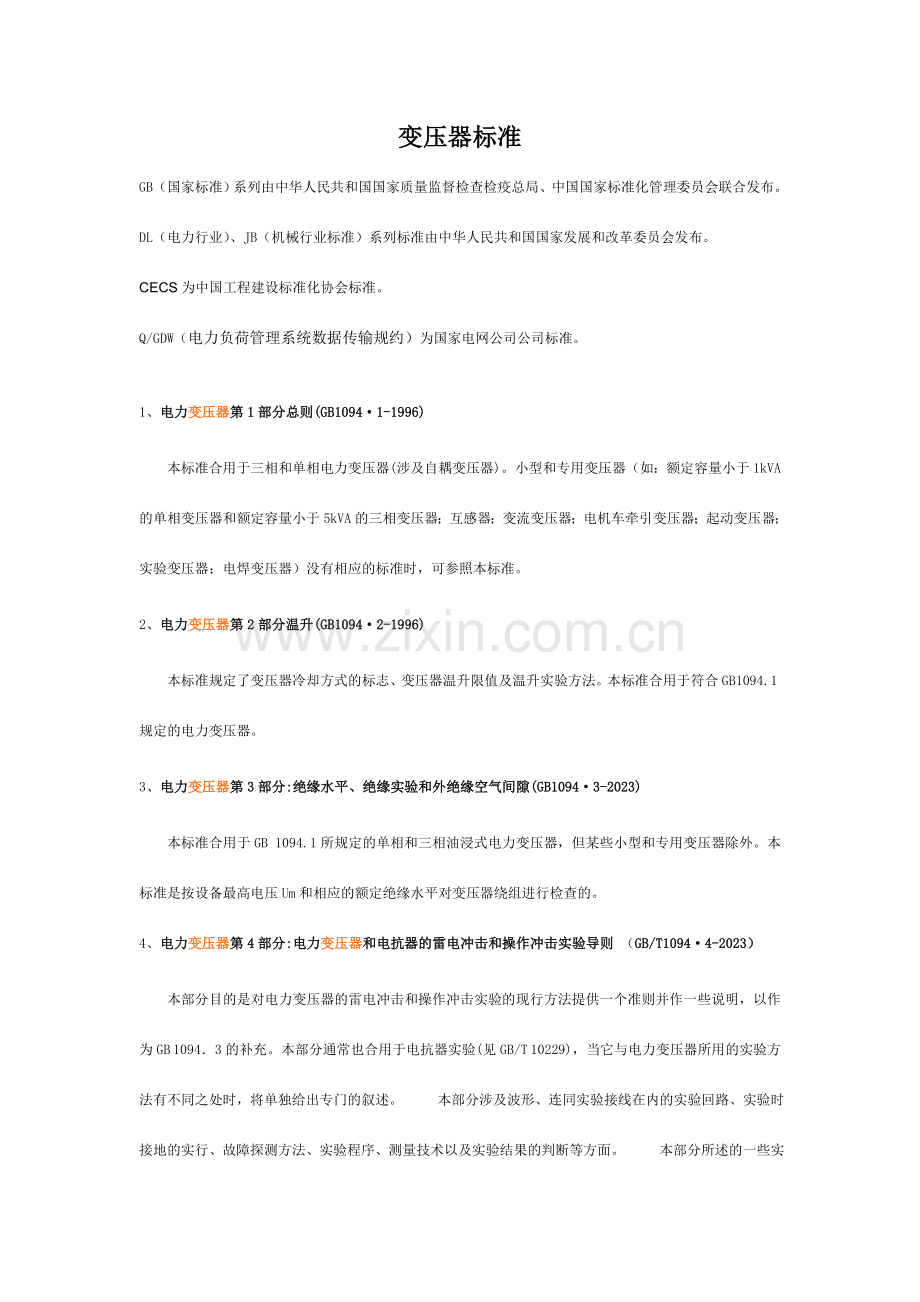

变压器标准GB（国家标准）系列由中华人民共和国国家质量监督检查检疫总局、中国国家标准化管理委员会联合发布。DL（电力行业）、JB（机械行业标准）系列标准由中华人民共和国国家发展和改革委员会发布。CECS为中国工程建设标准化协会标准。Q/GDW（电力负荷管理系统数据传输规约）为国家电网公司公司标准。1、电力变压器第1部分总则(GB10941-1996) 本标准合用于三相和单相电力变压器(涉及自耦变压器)。小型和专用变压器（如：额定容量小于1kVA的单相变压器和额定容量小于5kVA的三相变压器；互感器；变流变压器；电机车牵引变压器；起动变压器；实验变压器；电焊变压器）没有相应的标准时，可参照本标准。2、电力变压器第2部分温升(GB10942-1996) 本标准规定了变压器冷却方式的标志、变压器温升限值及温升实验方法。本标准合用于符合GB1094.1规定的电力变压器。3、电力变压器第3部分:绝缘水平、绝缘实验和外绝缘空气间隙(GB10943-2023) 本标准合用于GB 1094.1所规定的单相和三相油浸式电力变压器，但某些小型和专用变压器除外。本标准是按设备最高电压Um和相应的额定绝缘水平对变压器绕组进行检查的。4、电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击实验导则 （GB/T10944-2023）本部分目的是对电力变压器的雷电冲击和操作冲击实验的现行方法提供一个准则并作一些说明，以作为GB 10943的补充。本部分通常也合用于电抗器实验(见GB/T 10229)，当它与电力变压器所用的实验方法有不同之处时，将单独给出专门的叙述。 本部分涉及波形、连同实验接线在内的实验回路、实验时接地的实行、故障探测方法、实验程序、测量技术以及实验结果的判断等方面。 本部分所述的一些实验技术尽也许地采用了GB/T 169271和GB/T 16927.2所推荐的内容。5、电力变压器第5部分:承受短路的能力(GB10945-2023) 本标准规定了电力变压器在由外部短路引起的过电流作用下应无损伤的规定。本标准叙述了表征电力变压器承受这种过电流的耐热能力的计算程序，及承受相应的动稳定能力的特殊实验和计算方法。本标准合用于GB 1094.1标准所规定范围内的变压器。6、电力变压器第7部分:油浸式电力变压器负载导则（GB/T10947-2023）本标准合用于油浸式变压器。它阐述了变压器在不同环境温度和负载条件下的运营对其寿命的影响。7、电力变压器第10部分:声级测定应用导则 （GB/T1094101-2023）GB 1094的本部分是向制造方及用户提供如何使用GB/T 1094.10 所阐述的测量技术的一份支持性资料。本部分阐述了变压器和电抗器的噪声源及特性；提供了进行测量的实际指导；讨论了也许影响测量方法准确度的各种因素。在拟订变压器或电抗器技术条件时，本部分也阐明了那些应由供需双方协商拟定的因素，并指出了工厂测量值与现场测量值不同的因素。 本部分合用于变压器和电抗器连同其相关的冷却设备。8、电力变压器第11部分:干式变压器（GB/T109411-2023 ）本部分合用于设备最高点压为40.5kV及以下，且至少有一个绕组是在高于1.1kV时运营的干式电力变压器（涉及自耦变压器）。本部分合用于各种结构、工艺的干式变压器。9、电力用油(变压器油、汽轮机油)取样方法(GB/T7597-2023) 本标准规定了从变压器类电气设备、汽轮机、水轮机、调速系统中取变压器油、汽轮机油（含抗燃油）样的方法，也规定了从油桶、油罐、油罐车中取样的方法。本标准合用于变压器、互感器、油开关、套管等充油电气设备及汽轮机、水轮机、调相机、调速系统等用油的采集。发电机、给水泵等用油的采集可参照执行。10、电力变压器选用导则（ GB/T17468-2023）本标准规定了发电厂和变电所采用的电力变压器、发电厂和变电所自用变压器以及配电变压器的选用导则。 本标准合用于设计部门设计发电厂和变电所时选用变压器。用户订购变压器时，可参考本导则拟定变压器技术参数和协议内容。11、干式电力变压器负载导则 （GB/T17211-1998 ）本标准指出了干式电力变压器在不超过绝缘热老化的允许限值下如何运营的原则。12、油浸式电力变压器技术参数和规定（GB/T6451-2023）本标准合用于电压等级为6kV500kV、额定容量为30kVA及以上、额定频率为50Hz的油浸式电力变压器。本标准规定了额定容量为30kVA及以上，电压等级为6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV和500kV三相及500kV单相油浸式电力变压器的性能参数、技术规定、测试项目及标志、起吊、安装、运送和贮存。13、电力变压器经济运营 （GB/T13462-2023）本标准是对GB/T 13462-1992的修订。 本标准规定了电力变压器经济运营的原则与技术规定，以及拟定经济运营方式的计算方法和管理规定，合用于发电、供电、用电单位运营中的电力变压器的经济运营管理，以及单位新建、改建中电力变压器的配置14、变压器油中溶解气体分析和判断导则(GB/T7252-2023) 15、三相油浸式电力变压器技术参数和规定(GB/T6451-1999) 本标准规定了30kv及以上，6、10、35、66、110、220、330kv级三相油浸式电力变压器的性能参数、技术规定、测试项目及标志、起吊、安装、运送和贮存。本标准合用于电压等为6kv330kv级，额定容量为30kva及以上，额定频率为50hz的三相油浸式电力变压器。16、高压交流熔断器第6部分:用于变压器回路的高压熔断器的熔断件选用导则 （GB/T151666-2023）本部分规定了用于变压器回路中的高压熔断器的熔断件和其他元件的配合，并给出了根据其弧前时间-电流特性和其他额定值选用这类熔断件的导则。 本标准仅涉及熔断器的性能，每只熔断器均按本标准通过实验的熔断器底座、载熔件和熔断件的规定组合构成。 本标准也合用于电流自然零点开断的非喷射式熔断器。17、变压器油中颗粒度限值(DL/T1096-2023) 本标准合用于500kV及以上变压器、电抗器油的质量监督。2023-11-01实行。 目 录： 前言 1 范围 2 规范性引用文献 3 技术规定 4 常规检查周期附录18、变压器油带电度现场测试导则(DL/T1095-2023) 本标准合用于220kV及以上电压等级逼迫油循环变压器油的带电度测量。2023-11-01实行。 目 录： 前言 1 范围 2 术语和定义 3 基本原理 4 现场测试方法19、油浸式变压器(电抗器)状态检修导则(Q/GDW170-2023) 本标准合用于国家电网公司系统电压等级为110(66)KV-750KV的交流油浸式(电抗器)设备，35KV及以下电压等级设备由各电网省公司参照执行。2023-01-21实行。 目 录： 1 范围 2 规范性引用文献 3 总则 4 检修分类 5 变压器(电抗器)的状态检修策略20、变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范(Q/GDW175-2023) 本标准合用于国家电网公司220kV及以上电压等级变压器、高抗、母线和母线(分段)及相关设备继电保护装置和回路的设计工作。110kV及以下电压等级相应保护设计工作可参照执行。2023-02-15实行。 目 录： 1 范围 2 规范性引用文献 3 总则 4 一般规定 5 变压器保护及辅助装置设计规范 6 高抗保护设计规范 7 母线保护设计规范 8 母联(分段)充电过流保护及辅助装置设计规范 9 对相关设备及回路的规定附录21、油浸变压器排油注氮装置技术规程 （CECS187:2023）本规程面向工程建设的设计施工、管理等相关人员。 内容简介 本规程由中国工程建设标准化协会批准并发布，其批准编号为CECS187:2023，自2023年10月1日起实行。本规程是在总结实践经验，参考和吸取国内外有关资料，并广泛征求意见的基础上制定的。本规程共分五章，内容涉及：总则、术语、装置设计、施工及验收和维护管理。22、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 （GBJ1481990）本规范合用于电压为500kV及以下，频率为50Hz的电力变压器、电抗器、互感器安装工程的施工及验收。消弧线圈的安装可按本规范第二章的有关规定执行；特殊用途的变压器、电抗器、互感器的安装，应符合制造厂和专业部门的有关规定。23、电力变压器实验导则 （JB/T5012023）本标准规定了油浸式和干式电力变压器例行实验、型式实验和特殊实验的程序及方法。本标准合用于油浸式和干式电力变压器的实验。特种变压器可参照本标准。24、热带电力变压器、互感器、调压器、电抗器 （JB/T8312023）本标准规定了热带电力变压器、互感器、调压器和电抗器的产品型号、气候防护类型及使用环境条件、技术规定、测试项目及方法和标志、包装及贮存。本标准合用于热带地区电力系统中使用的油浸式及干式电力变压器、互感器、调压器和电抗器。热带地区使用的特种变压器可参照本标准。本标准不合用于热带地区其他环境条件（化工用、船用、矿用等）下工作的电力变压器类产品25、矿用一般型电力变压器 （JB/T39552023）本标准规定了油浸自冷式矿用一般型三相电力变压器和干式空气自冷矿用一般型三相电力变压器的术语和定义、产品规格及性能参数、技术规定、测试项目及方法和标志、包装、运送及贮存。本标准合用于电压等级为6kV、10kV级，额定容量为50kVA1000kVA，额定频率为50Hz的矿用油浸式变压器和矿用干式变压器。26、埋弧炉变压器总则 （JB/T5344.12023）本标准规定了埋弧炉变压器的产品分类、技术规定、实验项目和方法及标志、包装、运送和贮存。27、变压器用蝶阀 （JB/T53452023）本标准规定了变压器用蝶阀的产品型式、技术规定、测试项目、方法及规则和标志及包装。本标准合用于油浸式变压器所安装的蝶阀，其他绝缘介质的变压器所安装的类似产品也可以参照采用。 标准28、变压器类产品机械制图补充规定 （JB/T53552023）本标准规定了变压器类产品图样的绘制及有关规定。本标准合用于绘制变压器类产品图样。29、变压器用油面温控器 （JB/T63022023）本标准规定了变压器用油面温控器的术语和定义、型号及涵义、使用条件及基本规定、技术规定、实验项目、实验方法、标志、包装、运送、贮存及产品文献等。本标准合用于油浸式电力变压器、油浸式特种变压器和油浸式电抗器等产品的油面温度进行测控的温控器。30、电石炉变压器技术参数和规定 （JB/T63032023）本标准规定了电石炉变压器的技术参数和规定。本标准合用于额定频率为50Hz、电压等级为110kV级及以下，额定容量为50000kVA及以下的三相油浸式电石炉变压器。31、变压器用储油柜 （JB/T64842023）本标准规定了油浸式变压器类产品用储油柜的术语和定义、产品型号、结构型式、技术规定、实验方法、验收规则及标志、包装、运送和贮存。本标准合用于油浸式变压器类产品用储油柜。32、变压器用逼迫油循环水冷却器 （JB/T83162023）本标准规定了变压器用列管式逼迫油循环水冷却器和冷却器组的术语和定义、产品规格及型号、技术规定、检查规则、实验方法和标志、包装、运送及贮存。33、变压器用螺旋板式强油水冷却器 （JB/T76332023）本标准规定了变压器用螺旋板式强油水冷却器的术语和定义、产品规格及型号、技术规定、检查规则、实验方法和标志、包装、运送及贮存。本标准合用于油浸式电力变压器、特种变压器和电抗器用的冷却器。34、变压器冷却器用油流继电器 （JB/T83172023）本标准规定了油浸式变压器冷却器用油流继电器的术语和定义、产品规格及型号、技术规定、检查规则、实验方法和标志、包装、运送及贮运。本标准合用于油浸式变压器逼迫油循环冷却器用油流继电器。35、变压器用成型绝缘件技术条件 （JB/T83182023）本标准规定了油浸式变压器用绝缘纸类成型绝缘件的术语和定义、技术规定、实验分类及项目、实验方法、包装、运送和贮运。本标准合用于油浸式变压器用成型绝缘件。36、变压器用逼迫油循环风冷却器 （JB/T83152023）本标准规定了变压器用逼迫油循环风冷却器的术语和定义、产品规格及型号、技术规定、检查规则、实验方法和标志、包装、运送及贮存。本标准合用于油浸式变压器类产品用的冷却器。37、电渣炉变压器 （JB/T84472023）本标准规定了电渣炉变压器的术语和定义、产品型号、技术规定、检查规则和标志、包装、运送和贮存。本标准合用于电压等级为35kV及以下、额定容量为8000kVA及以下、额定频率为50Hz的单相油浸式电渣炉变压器。38、变压器类产品用密封制品技术条件第1部分：橡胶密封制品 （JB/T8448.12023）JB/T8448的本部分规定了油浸式变压器类产品用橡胶密封制品的术语和定义、技术规定、实验分类及项目、实验方法、标志、包装、运送、贮存和用户验收规则等。本部分合用于油浸式变压器类产品及与其配套组件用橡胶密封制品。39、变压器类产品用密封制品技术条件第2部分：软木橡胶密封制品 （JB/T8448.22023）JB/T8448的本部分规定了油浸式变压器类产品用软木橡胶密封制品的术语和定义、技术规定、实验分类及项目、实验方法、标志、包装、运送、贮存和用户验收规则等。本部分合用于油浸式变压器类产品及与其配套组件用软木橡胶密封制品。40、变压器用绕组温控器 （JB/T84502023）本标准规定了变压器用绕组温控器的术语和定义、型号及涵义、使用条件及基本规定、技术规定、实验项目、实验方法、标志、包装、运送、贮存及产品文献等。本标准合用于对油浸式变压器类产品的绕组进行模拟温度测控的温控器。41、黄磷炉变压器技术参数和规定 （JB/T85062023）本标准规定了黄磷炉变压器的技术参数和规定。本标准合用于电压等级为110kV及以下、额定容量为50000kVA及以下、额定频率为50Hz的三相油浸式黄磷炉变压器。42、变压器冷却风扇用三相异步电动机技术条件 （JB/T95452023）本标准规定了YBF系列变压器冷却风扇用三相异步电动机的型式、基本参数及尺寸、技术规定、实验方法与检查规则以及标志、包装、运送与贮存的规定。本标准合用于YBF系列变压器冷却风扇用三相异步电动机。43、6kV500kV级电力变压器声级 （JB/T100882023）本标准规定了6kV500kV级电力变压器的空载声功率级和负载电流声功率级相加的A计权声级限值。本标准合用于电压等级为500kV级及以下的油浸式和35kV级及以下的干式电力变压器。对于其他类型的变压器可参照采用本标准。44、单相油浸式配电变压器技术参数和规定 （JB/T103172023）本标准规定了单相油浸式配电变压器的术语和定义、性能参数、技术规定、测试项目、标志、起吊、安装、运送和贮存。本标准合用于电压等级为6kV、10kV、额定容量为5kVA160kVA、额定频率为50Hz的单相油浸式配电变压器。45、油浸式非晶合金铁心配电变压器技术参数和规定 （JB/T103182023）本标准规定了油浸式非晶合金铁心配电变压器的术语和定义、性能参数、技术规定、测试项目、标志、起吊、安装、运送和贮存。本标准合用于电压等级为6kV、10kV、额定频率为50Hz，额定容量为5kVA160kVA的单相油浸式非晶合金铁心配电变压器和额定容量为30kVA25000kVA的三相油浸式非晶合金铁心配电变压器。46、变压器用波纹油箱 （JB/T103192023）本标准规定了波纹油箱的术语和定义、技术规定、实验方法、检查规则、标志、包装、运送和贮存等。本标准合用于中小型油浸式变压器、电抗器、调压器、组合式变压器等变压器产品用波纹油箱。其他用途的波纹油箱可参照采用本标准。47、高燃点绝缘油电力变压器 （JB/T104312023）本标准规定了高燃点绝缘油电力变压器的术语和定义、使用条件、产品型号、性能参数、技术规定、测试项目及方法和标志、起吊、安装、运送及贮存。 本标准合用于电压等级为10kV220kV级、额定容量为30kVA63000kVA、额定频率为50Hz的三相高燃点绝缘油电力变压器；对于其他电压等级、额定容量的高燃点绝缘油电力变压器产品，可参照本标准。48、地下式变压器 （JB/T105442023）本标准规定了地下式变压器(涉及配电变压器和组合变压器)的术语和定义、产品型号、技术 规定、实验项目及方法和标志、包装、运送及贮存。本标准合用于电压等级为6kV、10kV级、额定频率为50Hz、额定容量为30kVA1600kVA的三相油浸地下式变压器；其他规格类型的地下式变压器可参照本标准。49、组合式变压器用油浸式负荷开关 （JB/T106812023）本标准规定了组合式变压器用油浸式负荷开关的术语和定义、产品型号、技术规定、实验分类及项目、例行实验、型式实验、标志、包装、运送、贮存及产品文献等。本标准仅合用于额定电压为6kV35kV、额定频率为50Hz或60Hz的组合式变压器用油浸式负荷开关。50、采油机用变压器 （JB/T106822023）本标准规定了三相油浸式采油机用变压器的使用条件、产品型号、性能参数、技术规定、实验项目和实验方法及标志、包装、运送和贮存。本标准合用于电压等级为6kV和、10kV级、额定容量为30kVA315kVA、额定频率为50Hz的三相油浸自冷式采油机用变压器。51、平衡牵引变压器 （JB/T106912023）本标准规定了电气化铁路的牵引变电所用平衡牵引变压器的术语和定义、产品型号、性能参数及联结方式、技术规定、实验项目及方法和标志、包装、运送及贮存。本标准合用于频繁短路、短时严重过载和二次负载严重不对称的电气化铁路的牵引变电所用YNV和YNA联结方式的平衡牵引变压器；其他类型的平衡牵引变压器亦可参照本标准。52、变压器用油位计 （JB/T106922023）本标准规定了变压器用油位计的术语和定义、产品型号、使用条件、技术规定、实验分类及项目、例行实验、型式实验、标志、包装、运送、贮存及产品文献等。本标准仅合用于油浸式变压器类产品用的油位计。假如油位计还附带有其他功能，则亦应符合相关标准的规定。53、城市轨道交通用干式牵引整流变压器 （JB/T106932023）本标准规定了城市轨道交通(地铁、轻轨和城市铁路公交列车)用于式牵引整流变压器的产品型号及联结方法、技术规定、实验项目及方法和标志、包装、运送及贮存。本标准合用于城市轨道交通运送牵引整流变电站(所)中作为整流器供电电源的牵引整流变压器。其他电力变压器相关国家标准目录 GB 13223-2023 火电厂大气污染物排放标准 GB 156-2023 标准电压 GB 19212.1-2023 电力变压器、电源装置和类似产品的安全 第1部分: 通用规定和实验 GB/T 10760.1-2023 离网型风力发电机组用发电机 第1部分: 技术条件 GB/T 10760.2-2023 离网型风力发电机组用发电机 第2部分: 实验方法 GB/T 1094.10-2023 电力变压器 第10部分: 声级测定 GB/T 12325-2023 电能质量 供电电压允许偏差 GB/T 14099.1-2023 燃气轮机采购 第1部分:总则与定义 GB/T 14099.2-2023 燃气轮机采购 第2部分:标准参考条件与额定值 GB/T 15146.11-2023 反映堆外易裂变材料的核临界安全 基于限制和控制慢化剂的核临界安 GB/T 17625.6-2023 电磁兼容 限值 对额定电流大于16A的设备在低压供电系统中产生的谐波电 GB/T 17680.10-2023 核电厂应急计划与准备准则 核电厂营运单位应急野外辐射监测、取样与分析准 GB/T 17680.6-2023 核电厂应急计划与准备准则 场内应急响应职能与组织机构 GB/T 17680.7-2023 核电厂应急计划与准备准则 场内应急设施功能与特性 GB/T 17680.8-2023 核电厂应急计划与准备准则 场内应急计划与执行程序 GB/T 17680.9-2023 核电厂应急计划与准备准则 场内应急响应能力的保持 GB/T 18039.3-2023 电磁兼容 环境 公用低压供电系统低频传导骚扰及信号传输的兼容水平 GB/T 18039.5-2023 电磁兼容 环境 公用供电系统低频传导骚扰及信号传输的电磁环境 GB/T 18451.2-2023 风力发电机组 功率特性实验 GB/T 19068.1-2023 离网型风力发电机组 第1部分: 技术条件 GB/T 19068.2-2023 离网型风力发电机组 第2部分: 实验方法 GB/T 19068.3-2023 离网型风力发电机组 第3部分: 风洞实验方法 GB/T 19069-2023 风力发电机组控制器 技术条件 GB/T 19070-2023 风力发电机组 控制器 实验方法 GB/T 19071.1-2023 风力发电机组 异步发电机 第1部分: 技术条件 GB/T 19071.2-2023 风力发电机组 异步发电机 第2部分: 实验方法 GB/T 19072-2023 风力发电机组塔架 GB/T 19073-2023 风力发电机组 齿轮箱 GB/T 19115.1-2023 离网型户用风光互补发电系统 第1部分: 技术条件 GB/T 19115.2-2023 离网型户用风光互补发电系统 第2部分: 实验方法 GB/T 19184-2023 水斗式水轮机空蚀评估 GB/T 19519-2023 标称电压高于1000V的交流架空线路用复合绝缘子-定义、实验方法及 GB/T 19568-2023 风力发电机组装配和安装规范 GB/T 2694-2023 输电线路铁塔制造技术条件 GB/T 2893.1-2023 图形符号安全色和安全标志 第1部分:工作场合和公共区域中安全标志的 GB/T 2900.33-2023 电工术语电力电子技术 GB/T 2900.36-2023 电工术语 电力牵引 GB/T 2900.49-2023 电工术语电力系统保护 GB/T 4585-2023 交流系统用高压绝缘于的人工污秽实验 GB/T 7267-2023 电力系统二次回路控制、保护屏及柜基本尺寸系列 GB/T 8564-2023 水轮发电机组安装技术规范 GB/T 8732-2023 汽轮机叶片用钢 JB/T 10317-2023 单相油浸式配电变压器技术参数和规定JB/T89711999干式变压器用横流式冷却风机
