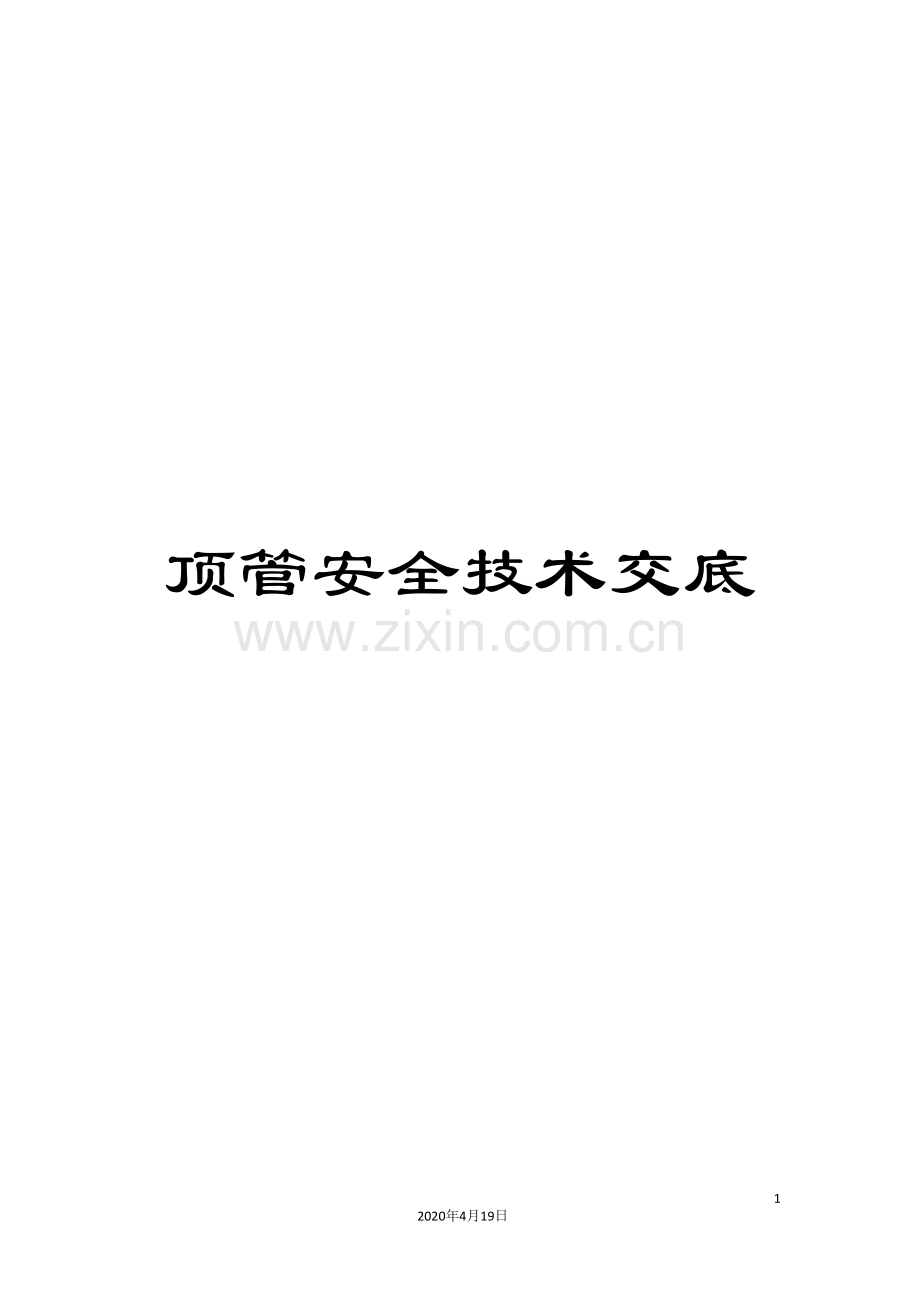

顶管安全技术交底.doc

上传人:可**** 文档编号:687332 上传时间:2024-02-01 格式:DOC 页数:7 大小:37KB
下载 相关 举报
顶管安全技术交底.doc_第1页
第1页 / 共7页
顶管安全技术交底.doc_第2页
第2页 / 共7页
顶管安全技术交底.doc_第3页
第3页 / 共7页
顶管安全技术交底.doc_第4页
第4页 / 共7页
顶管安全技术交底.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

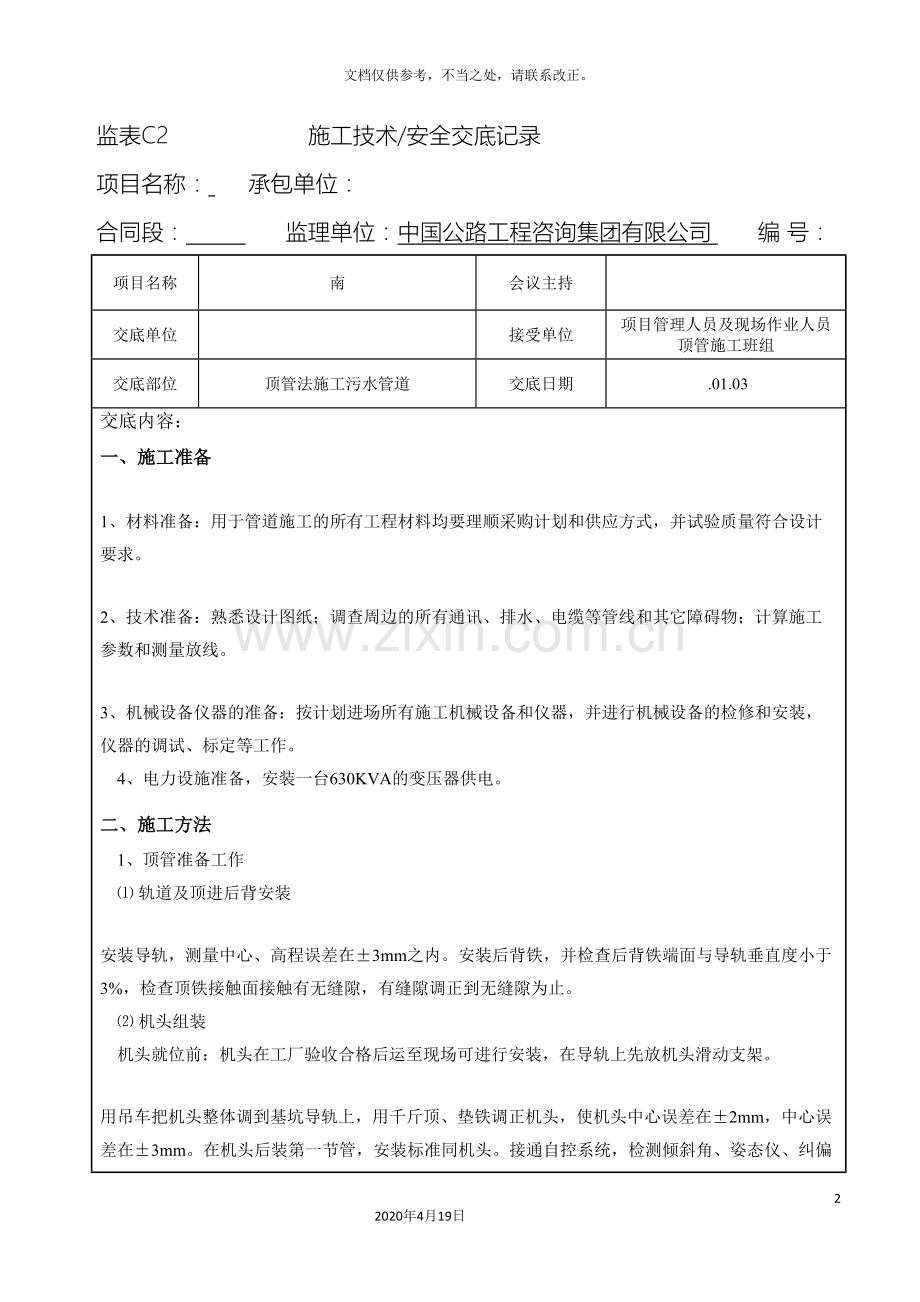

1、顶管安全技术交底72020年4月19日文档仅供参考,不当之处,请联系改正。监表C2 施工技术/安全交底记录项目名称: 承包单位:合同段: 监理单位:中国公路工程咨询集团有限公司 编 号: 项目名称南会议主持交底单位接受单位项目管理人员及现场作业人员顶管施工班组交底部位顶管法施工污水管道交底日期 .01.03交底内容:一、施工准备 1、材料准备:用于管道施工的所有工程材料均要理顺采购计划和供应方式,并试验质量符合设计要求。 2、技术准备:熟悉设计图纸;调查周边的所有通讯、排水、电缆等管线和其它障碍物;计算施工参数和测量放线。 3、机械设备仪器的准备:按计划进场所有施工机械设备和仪器,并进行机械设

2、备的检修和安装,仪器的调试、标定等工作。 4、电力设施准备,安装一台630KVA的变压器供电。二、施工方法 1、顶管准备工作 轨道及顶进后背安装 安装导轨,测量中心、高程误差在3mm之内。安装后背铁,并检查后背铁端面与导轨垂直度小于3%,检查顶铁接触面接触有无缝隙,有缝隙调正到无缝隙为止。 机头组装 机头就位前:机头在工厂验收合格后运至现场可进行安装,在导轨上先放机头滑动支架。 用吊车把机头整体调到基坑导轨上,用千斤顶、垫铁调正机头,使机头中心误差在2mm,中心误差在3mm。在机头后装第一节管,安装标准同机头。接通自控系统,检测倾斜角、姿态仪、纠偏千斤顶、实际数值与计算机显示数值是否相符,如不

3、符调正计算机显示数值。 泥水分离系统调试 安装好地面泥水泵和排泥泵,安装好工作井内排泥泵及管线,开动输泥泵和变频调速排泥泵,检查泥路循环是否正常。 工作井顶进系统调试 工作井油路、泵、千斤顶安装完,装好油,工作井顶进系统接入自控系统,检查顶进速度控制情况,并调正顶进速度。 供电系统 发电机、配电柜、电缆,分别作绝缘、耐压试验,发电机最好做负荷试验。 工作井内高程、中心桩校核。 2、管道顶进 初始顶进 顶进准备工作完成后,开始初始顶进。初始顶进在顶管工作中起着很重要的作用,一要穿过工作井洞口,在这过程中保证洞口结构不被破坏,同时泥水不进入顶坑;二要保证高程、中心偏差最小,为正常顶进打下良好的基础

4、。初始顶进长度、机头和第一节管约15m。 初始顶进速度控制顶进用工作井顶进设备进行速度控制,分为两个部分,机头入洞阶段速度控制在35mm/min,此阶段重点是找正管子中心、高程,偏差控制在5mm之内,因此速度不要太快。 初始顶进泥水控制 顶进时泥水流量控制在1.41.5m3/min,泥水容重=1.2。泥水作用润滑刀、切削杂物泥水带出,此时泥水分两部分流出,一部分由机头外流入集水井,集水井设4吋泥浆泵排入泥水分离装置;另一部分由机头出泥管排入泥水分离装置。 顶管机正常顶进 顶进主要参数 泥浆在整个顶管过程中起着关键作用,泥浆的压力、浓度影响挖掘面的稳定性。泥浆浓度流量影响到切削下土体能否正常送到

5、地面。泥浆配比要在优选货源的前提下优化配比,并能根据土质变化及时变化。 泥水初定参数: 泥水比重 1.15t/m3 泥水仓压力 245KPa 泥水流量 Q10.65m3/min 排泥流量 Q21.07m3/min 机头顶进速度设定100mm/min,如要加大顶进速度,在保证泥水仓泥压的条件下,要先加大泥浆流量,再计算顶进速度,否则排泥管会堵塞。流量计设定1.07m3/min。 顶进操作程序 a. 无中继间时顶进启动刀盘系统; 启动输泥管和排泥管道泵,泥路循环,自控系统调正管路压力,使压力达到设定压力并稳定;机头顶进:当没加中继间时,工作井顶进千斤顶设定顶进速度100mm/min,如加中继间,中

6、继间设定顶进速度100mm/min。同时,流量计测量流量,调整工作井变频泵,使排泥管流量保持在1.07 m3/min。压力计测量压力,控制电动阀的开启度,保持泥水仓压力。 b. 中继间顶进操作程序 顶进时先起动中继间,顶进到1000mm后,将中继间停止工作,起动主顶站千斤顶,靠主顶站的推力使管道前进并使中继间千斤顶回位,顶进1000mm后停顶,重复以上程序,直到管顶进完。顶进同时,打开电动阀Z3,关闭电动阀Z1、Z2,保持泥水仓压力。同时泥水冲洗排泥管,刀盘不停旋转,因没顶进也就不切削土。 c. 下管时的操作程序 打开基坑傍通阀门,保持泥水仓压力,同时打开冲洗阀门冲洗排泥管路;全部中继间停止顶

7、进,停止油泵;机头刀盘停转;待排泥管路冲洗干净后,停止输泥泵、排泥泵;关闭触变泥浆、输泥管、油管、排泥管阀门。拆除工作井管接口各种管线、电缆,管内应急灯工作。下管对口。 顶进测量控制 初始顶进后500mm,顶进测量开始,测量仪器使用日本TOPCON GTS-222型全站仪,每顶进300mm做一次中心、高程记录,并及时向技术负责人汇报,以便采取措施。 每次下管后对工作井中心线校测,同时人工测量机头后第一管口、第二管口中心、高程,与计算机中记录数据对照,同时绘制机头、第一节管、第二节管中心、高程测绘曲线,作为纠偏方案的依据。 管道纠偏 本工程使用的顶管机带自动纠偏功能,纠偏原理是:全站仪发出不可见

8、光,到机头中心光靶,光靶把偏移反应到控制台,控制台控制纠偏千斤顶工作。全站仪测量高程、中心误差2%,顶管机纠偏误差2cm之间。就顶管机本身而言,高程、中心控制在30mm是没问题的,但我们以往的经验是,机头走机头线路,管子走管子线路,即机头与前进方向倾斜前进,这种现象更为严重。 当机头纠偏时,机头前进产生的侧向压力N的分力要克服土体对管子的约束力,如土体是原状土,约束力会很大,土体被触变泥浆置换,触变泥浆是胶体,约束力很小,管子比较容易纠偏。 若发现管道有错口或变形现象,立即加设厚16mm宽50cm的钢制内胀圈,以防止错口和变形加大,内胀圈为可调结构,其与管子接触面设置柔性垫层,保护管材不受磨损

9、。 触变泥浆减阻 当机头全部进入后封闭后,开始由机头向管外壁注触变泥浆,使管外壁形成泥浆套,起到减阻、润滑作用。 泥水箱 为保证顶管进水和排泥流量,现场设置进水蓄水池、排泥沉淀池,蓄水池与沉淀池采用钢制箱体结构,便于现场搬运和安装,两池之间采用DN200钢管联通,使沉淀后的泥浆能够循环利用。 3、止水洞口 顶管过程中,无论是出洞还是进洞,管道和洞口之间都必须有一定的间隙。为保证顶管机进出洞时泥浆和地下水不从顶管机外壳周围涌出,需在顶进方向安装洞口止水装置。 洞口止水装置安装在在工作井与接收井沿管线方向的侧壁预留洞上,该预留洞的直径应比顶管机外径稍大(约10cm),其由预埋螺栓、钢压环及橡胶圈组

10、成。 4、顶管进、出洞口土体加固措施 顶管机进出洞口是关键工序,由于顶管机重量大,在软弱地层中顶进,为防止顶管机在出洞时产生“叩头”现象,需对洞口外土体进行固化处理,同时还要有良好的止水效果,防止洞口开启时泥沙涌入井坑内,造成危险,采用高压旋喷桩加固洞口周围土体。 旋喷桩平面布置:在洞口位置布置三排密扣旋喷桩,单桩有效桩径500mm,桩与桩搭接150mm,中心间距350mm,梅花桩布置,加固宽度比预留洞口每边多出1.0m的范围,之后沿管道方向布置五排独立桩,起到承托机头的作用,每排布置三棵桩,管道中心线布置一棵,两边对称各布置一棵,桩与桩之间纵横间距为800mm。 旋喷桩加固范围:加固深度从地

11、面至管外底以下4米,采用通长实桩结构。 旋喷施工:旋喷压力控制在20MPa左右,桩径500mm,水泥用量250kg/m,桩体单轴无侧限抗压强度0.8MPa ,垂直允许偏差1.5%。三、安全施工 1.施工作业人员必须自觉遵守安全生产规章制度和安全操作规程,不违章作业。 2.施工人员进入现场必须戴好安全帽,并正确使用个人劳动保护用品; 特殊工种操作人员必须持证上岗,并严格遵守有关的安全规定。 3.现场做好施工、安全的标识牌、指示牌、警示牌,危险处所设置醒目标志、围栏,淤泥池、明挖基坑、各种检查井等均需安全防护。 4.开挖出的淤泥、土方、和泥浆要集中堆放,集中处理。 5.做好交通管制工作,和完善交通设施。 6.施工场地严禁非施工人员、性蓄进入。参加人员会签交底人接受人 时间:记录人: 复核人:
