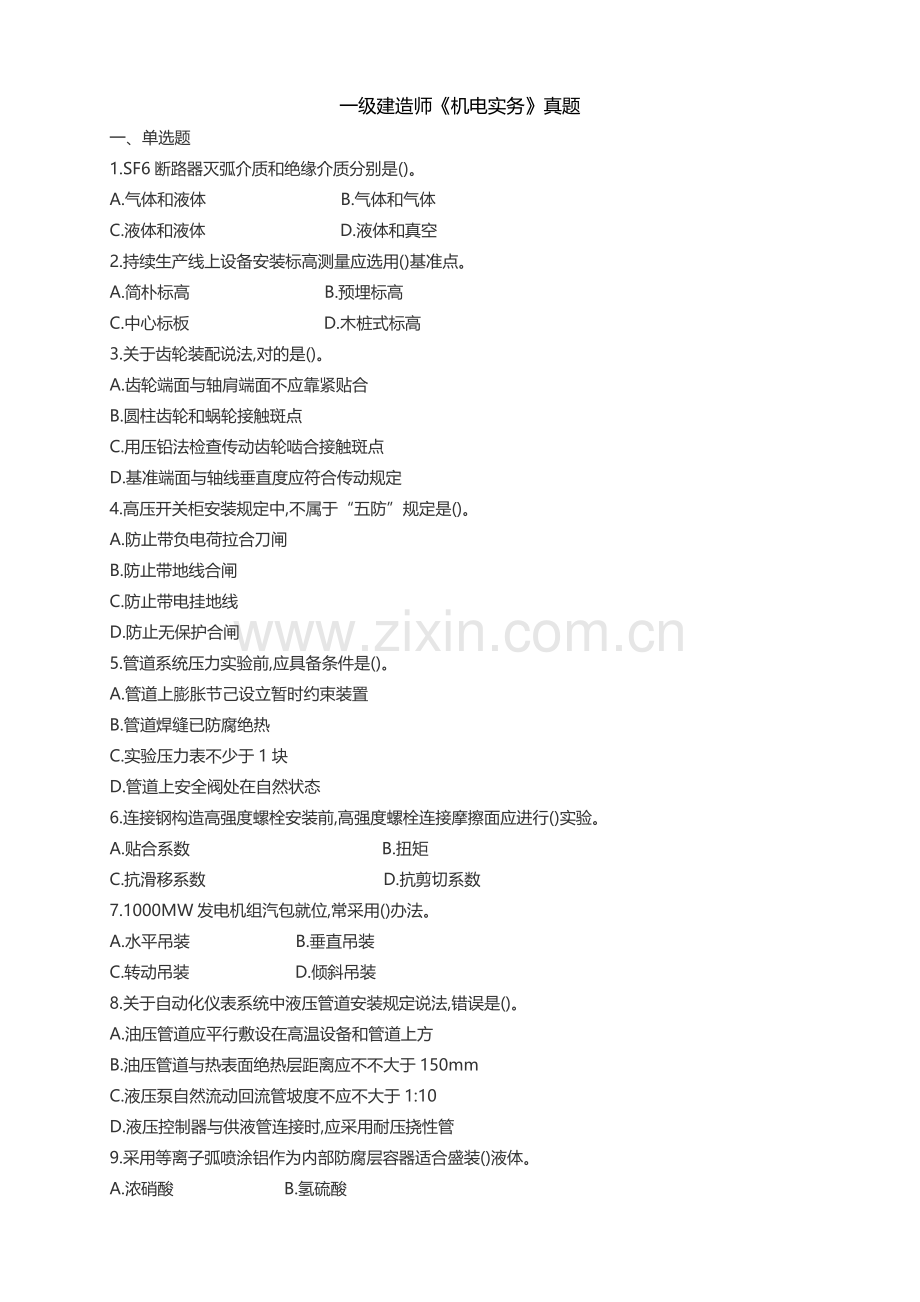

一级建造师机电实务真题一、单选题1.SF6断路器灭弧介质和绝缘介质分别是()。A.气体和液体 B.气体和气体C.液体和液体 D.液体和真空2.持续生产线上设备安装标高测量应选用()基准点。A.简朴标高 B.预埋标高C.中心标板 D.木桩式标高3.关于齿轮装配说法,对的是()。A.齿轮端面与轴肩端面不应靠紧贴合B.圆柱齿轮和蜗轮接触斑点C.用压铅法检查传动齿轮啮合接触斑点D.基准端面与轴线垂直度应符合传动规定4.高压开关柜安装规定中,不属于“五防”规定是()。A.防止带负电荷拉合刀闸B.防止带地线合闸C.防止带电挂地线D.防止无保护合闸5.管道系统压力实验前,应具备条件是()。A.管道上膨胀节己设立暂时约束装置B.管道焊缝已防腐绝热C.实验压力表不少于1块D.管道上安全阀处在自然状态6.连接钢构造高强度螺栓安装前,高强度螺栓连接摩擦面应进行()实验。A.贴合系数 B.扭矩C.抗滑移系数 D.抗剪切系数7.1000MW发电机组汽包就位,常采用()办法。A.水平吊装 B.垂直吊装C.转动吊装 D.倾斜吊装8.关于自动化仪表系统中液压管道安装规定说法,错误是()。A.油压管道应平行敷设在高温设备和管道上方B.油压管道与热表面绝热层距离应不不大于150mmC.液压泵自然流动回流管坡度不应不大于1:10D.液压控制器与供液管连接时,应采用耐压挠性管9.采用等离子弧喷涂铝作为内部防腐层容器适合盛装()液体。A.浓硝酸 B.氢硫酸C.盐酸 D.氢氟酸10.必要进行保冷管道部位是()。A.工艺上无特殊规定放空管B.规定及时发现泄污管道法兰处C.与保冷设备相连仪表引压管D.规定经常监测,防止发生损坏管道部位11.建筑智能化安全技术防范系统不涉及()。A.入侵报警系统B.视频监控系统C.出入口控制系统D.火灾自动报警系统12.在电梯安装单位自检试运营结束并提交记录后,负责对点题校验和调试单位是()。A.建设单位B.使用单位C.特种设备安全监督管理单位D.制造单位13.机电工程施工合同在工程实行过程中重点是()。A.分析合同风险B.分析合同中漏洞C.合同跟踪与控制D.分解贯彻合同任务14.机电工程项目部对劳务分承包单位协调管理重点是()。A.作业面调节B.施工物资采购C.质量安全制度制定D.暂时设施布置15.机电工程安装风险控制技术办法是()。A.减少风险办法B.完善管理程序和操作规程C.贯彻应急预案D.安全和环境教育培训16.依照建设工程质量管理条例,建设工程在正常使用条件下,最低保修期限规定说法,错误是()。A.设备安装工程保修期为2年B.电气管线安装工程保修期为3年C.供热系统保修期为2个供暖期D.供冷系统保修期为2个供冷期17.关于工业设备安装工程划分说法,错误是()。A.分项工程应按设备台(套),机组划分B.同一种单位工程中设备安装工程,可划分为一种分部工程C.大型设备安装工程,可单独构成单位工程D.大型设备安装工程分项工程不能按工序划分18.依照工程建设用电规定,需要提交用电申请资料是(A.用电线路 B.用电档案C.用电规划 D.用电变更19.用GD1或GD2作为划分级别管道是()。A.动力管道 B.公用管道C.工业管道 D.长输管道20.下列建筑安装工程检查批质量验收中,属于普通检查项目是()。A.重要材料B.管道压力实验C.卫生器具给水配件安装D.风管系统测定二、多选题21.吊装工程选用卷扬机应考虑基本参数有()。A.总功率B.额定牵引拉力C.工作速度D.容绳量E.自重22.关于焊接工艺评估说法,对的有()。A.用于验证和评估焊接工艺方案对的性B.直接用于指引生产C.是焊接工艺指引书支持文献D.同一焊接工艺评估可作为几份焊接工艺指引书根据E.多份焊接工艺评估可作为一份焊接工艺指引书根据23.关于高层建筑管道安装说法,对的有()。A.管道保温及管道井,穿墙套管封堵应采用阻燃材料B.必要设立安全可靠室内消防给水系统C.高层建筑雨水管可采用排水铸铁管D.给水、热水系统应进行合理竖向分区并加设减压设备E.应考虑管道防振、降噪办法24.关于线槽配线、导管配线施工技术规定说法,对的是()。A.线槽内导线总截面积不应不不大于线槽内截面积60%B.金属线槽应可靠接地或接零,应作为设备接地导体C.导线敷设后,其线路绝缘电阻测试值应不不大于0.5MD.埋入建筑物电线保护管,与建筑物表面距离不应不不大于10mmE.管内导线总截面积不应不不大于管内空截面积40%25.通风与空调系统检测与实验,涉及内容有()。A.对风管制作工艺进行风管强度与严密性实验B.制冷机组、空调机组、风机盘管进行现场水压实验C.冷凝水管道安装完毕,外观检查合格后,进行通水实验D.集分水器、开式水箱水压实验E.风管系统安装完毕后,对主干风管进行漏光实验或漏风量检测测26.自动喷水灭火系统总出水管上应安装()。A.过滤器 B.止回阀C.多功能水泵控制阀 D.泄压阀E压力表27.依照招投标法,由建设单位指定5名行政领导和1名技术专家构成评标委员会,存在错误有( )。A.人数不是奇数B.缺少经济专家C.技术和经济专家未达到2/3以上D.未从专家库随机抽取E.总人数局限性28.设备建造内容有( )。A.审查制造单位质量保证体系B.审查原材料质量证明书和复检报告C.现场见证制造加工工艺D.监督设备集结和运送E.施工现场设备检查和实验29.下列工程中,需组织专家论证专项施工方案有( )。A.10t重单根钢梁采用汽车吊吊装B.净高3m脚手架搭设C.埋深2m管理普通沟槽开挖D.5.5m深设备基本基坑开挖E.桅杆吊装缆风绳稳定系统30.关于材料进场验收规定说法,对的有( )。A.规定进场复验材料应有取样送检证明报告B.验收工作应按质量验收规范和计量检测规定进行C.验收内容应完整,验收要做好记录,办理验罢手续D.甲供材料只做好标记E.对不符共筹划规定材料可暂缓接受三、案例分析题案例一【案例背景】某施工单位以EPC总承包模式中标一大型火电工程项目,总承包范畴涉及工程勘察设计、设备材料采购、土建安装工程施工,直至验收交付生产。按合同规定,该施工单位投保建筑安装工程一切险和第三者责任险,保险费由该施工单位承担。为了控制风险,施工单位组织了风险辨认、风险评估,对重要风险采用风险规避等风险防范对策。依照风险控制规定,由于工期紧,正值雨季,采购设备数量多,价值高,施工单位对采购本合同工程设备材料,依照海运、陆运、水运和空运等运送方式,投保运送一切险。在订立采购合同步明确由供应商负责购买并承担保费,按设备材料价格投保,保险区段为供应商仓库到现场交货为止。施工单位成立了采购小组,组织编写了设备采购文献,开展设备招标,组织专家按照投标法规定,进行设备采购评审,选取设备供应商,并订立供货合同。220kV变压器安装完毕后,电气实验人员按照交接实验原则规定,进行了变压器绝缘电阻测试、变压器极性和接线组别测试、变压器绕组连同套管直流电阻测量、直流耐压和泄漏电流测试等电气实验,监理检查以为变压器电气实验项目不够,应补充实验。发电机定子到场后,施工单位按照施工作业文献规定,采用液压提高装置将定子吊装就位,发电机转子到场后,依照施工作业文献及厂家技术文献规定,进行了发电机转子穿装前气密性实验,重点检查了转子密封状况,实验合格后,采用滑道式办法将转子穿装就位。【问题】1、风险防范对策除了风险规避外尚有哪些?该施工单位将运送一切险交由供货商负责属于何种风险防范对策?2、设备采购文献内容由哪些构成?设备采购评审涉及哪几某些?3、按电气设备交接实验原则规定,220kV变压器电气实验项目尚有哪些?4、发电机转子穿装前气密性实验重点检查内容有哪些?发电机转子穿装惯用办法尚有哪些?案例二【案例背景】某厂机电安装工程由A安装公司承包施工,土建工程由B建筑公司承包施工。A安装公司、B建筑公司均按照建设工程施工合同(承包文本)与建设单位订立了施工合同。合同商定:A安装公司负责工程设备和材料采购,合同工期为215天(3月1日到9月30日),工程提前1d奖励2万元,延误1d罚款2万元。合同订立后,A安装公司项目部编制了施工方案、施工进度筹划和采购筹划等,并经建设单位批准。合同实行过程中发生如下事件:1.A安装公司项目部进场后,因B建筑公司因素,土建工程延期10天交付给安装公司项目部,使得A安装公司项目部开工事件延后了10d。2.因供货厂家因素,订货不锈钢阀门延期15天送达到施工现场。A安装公司项目部对阀门进行了外观检查、阀体完好,启动灵活,准备用于工程管道安装,被监理工程师叫停,规定对不锈钢阀门进行实验。项目部对不锈钢阀门进行了实验,实验所有合格。3.监理工程师发现:A安装公司项目部已经开始压力管道安装,但未向我市特种设备安全监督管理部门书面告知。监理工程师发布停工整治指令。项目部进行了整治,并向我市特种设备安全监督部门书面告知。因以上时间导致工期延误,A安装公司项目部及时向建设单位提出工期索赔,规定增长工期25d。项目部采用了技术办法,施工人员加班加点赶工期,使得机电安装工程在10月4且完毕。该机电安装工程竣工后,建设单位在10月4日未经工程验收就擅自投入使用,在使用3d发现不轿钢管道焊缝渗漏严重。建设单位规定项目部进行返工抢修,项目部抢修后,经再次试运转检查合格,在10月11日后重新投用。【问题】1、送达施工现场不锈钢阀门应进行哪些实验?给出不锈钢阀门实验介质规定?2、施工单位在压力实验前为履行“书面告知”手续,可受到哪些行政惩罚?3、A安装公司项目部应得到工期提前奖励还是工期延误罚款?金额是多少万元?阐明理由。4、该工程保修期从何日起算?写出工程保修工作程序?案例三【案例背景】某机电工程公司通过招标承包了一台660MW火电机组安装工程,工程开工前,施工单位向监理工程师提交了工程安装重要施工进度筹划(如下图所示,单位:d),满足合同工期规定并获业主批准。C I60 120F 30A D G J K 45 75 45 105 30B E H 75 30 70在施工进度筹划中,由于工作E和G需吊装载荷基本相似,因此租赁了同一台塔吊安装,并筹划定在第76d进场。在锅炉设备搬运过程中,由于叉车故障在搬运途中失控,所运设备受损,返回制造厂维修,工作B中断20d,监理工程师及时向施工单位发出告知,规定施工单位调节进度筹划,以保证工程按合同工期竣工。对此施工单位提出了调节方案,即将工作E调节为工作G完毕后开工。在塔吊施工前,由施工单位组织编制了吊装专项施工方案,并经审核签字后组织了实行。该工程安装完毕后,施工单位在组织汽轮机单机试运转中发现,在轴系对轮中心找正过程中,轴系联结时复找存在一定误差,导致设备运营噪音过大,经再次复找后满足了规定。【问题】1、在原筹划中如果先工作E后工作G组织吊装,塔吊应安排在第几天投入使用可使其不闲置?阐明理由。2、工作B停工20d后,施工单位提出筹划调节方案与否可行?阐明理由?3、塔吊专项施工方案在施工前应由哪些人员签字?塔吊选用除了考虑吊装载荷参数外尚有哪些基本参数?4、汽轮机轴系对轮中心找正除轴系联结时复找外还涉及哪些找正?P130案例四【案例背景】某机电工程公司承办北方某都市一高档办公楼机电安装工程,建筑面积16万m2,地下三层,地上二十四层。内容涉及:通风空调工程、给排水及消防工程、电气工程。本工程空调系统设立类型:1.首层采用全空气定风量可变新风空调系统2.裙楼二层、三层报告厅区域采用风机盘管与新风系统3.三层以上办公区域采用变风量VAV空调系统4.网络机房、UPS室等采用精密空调系统在地下室出入口区域、计算机房和资料室区域设立消防预作用灭火系统,系统通过自动控制空压机保持管网系统正常气体压力,在火灾自动报警系统报警后,启动电磁阀组使管网充水,变成湿式系统。工程中采用独立换气功能内吸取式玻璃幕墙系统,通过幕墙风机使幕墙空气腔形成负压,将室内空气通过风道直接排除室外,以增长室内新风,并对外墙玻璃降温。系统由内外双层玻璃幕墙、幕墙管道风机、风道、静压箱、回风口及排风口六某些构成。回风口为带过滤器木质单层百叶,安装在装饰地板上,风道为用镀锌钢板制作小管径圆形风管,管道直径为DN100-250mm。安装完毕后,试运营时发现呼吸式幕墙风管系统运营噪声非常大,自检发现噪声大重要因素是:1.风管与排风机连接不对的2.风管静压箱未单独安装支吊架。项目部组织整治后,噪声问题得到解决。在项目施工阶段,项目参加建筑业绿色施工示范工程过程检查。专家对机电工程采用BIM技术优化管线排布、风管采用工厂化加工,现场用水用电控制管理等方面予以表扬,检查得92分,综合评价级别为优良。机电工程所有安装完毕后,项目部编制了机电工程系统调试方案,经监理审批后实行。制冷机组、离心冷冻冷却水泵、冷却塔、风机等设备单体试运营运营时间和检测项目均符合规范和设计规定,项目部及时进行了记录。【问题】1.本工程空调系统设立类型选用除考虑建筑用途、规模外,还应重要考虑哪些因素?按空调系统不同分类方式,风机盘管与新风系统分别属于何种类型空调系统?2.预作用消防系统普通合用于有哪些规定建筑场合?预作用阀之后管道充气压力最大应为多少?3.风口安装与装饰交叉施工应注意哪些事项?指出风管与排风机连接处有何技术规定?4.绿色施工评价指标按其重要性和难易限度分为哪三类?单位工程施工阶段绿色施工评价有哪个单位负责组织?5.离心水泵单体试运营目何在?应重要检测哪些项目?案例五某机电安装公司承办南方沿海储油灌区安装任务,该机电公司项目部认真组织施工。在第一批罐底板到达现场后,随后组织下料作业,连夜进行喷涂除锈,施工人员克服了在空气相对湿度达90%闷湿环境下施工困难。每20mm完毕一批钢板除锈,露天作业6小时后,终于完毕了整批底板除锈工作。其后,开始油漆喷涂作业。质检员检查底漆喷涂质量后发现,涂层存在大量返锈、大面积气泡等质量缺陷,记录数据如下:序号缺陷名称缺陷点数占缺陷总数比例1局部脱皮2010.02大面积气泡2914.53返锈13165.54流挂63.05针孔940.56漏涂52.5项目部启动质量问题解决程序,针对产生质量问题,分析了因素,明确了整治办法,整治办法完善后得以妥善解决,并按原验收规范进行验收。底板敷设完毕后,焊工按技术人员交底,点焊固定后,先焊长焊缝,后焊短焊缝,采用大焊接线能量分段退焊。在底板焊接工作进行到第二天时,浮现了很明显波浪形变形。项目总工及时组织技术人员改正原交底中错误作法,并采用办法,矫正焊接变形,项目继续受控推动。项目部采用办法,调节进度筹划,采用赢得值法监控项目进度和费用,绘制了项目执行60d后赢得分析法曲线图。万元 BCWP1200 BCWS900 ACWP700600300060d 65d 82d 时间轴【问题】1.提出项目部在喷砂除锈和底漆喷涂作业中有哪些错误之处?经表面防锈解决金属,宜进行防腐层作业最长时间段为几小时以内?2.依照质量员登记表,按排列图法,将底漆质量分别归纳为A类因素、B类因素和C类因素?3.项目部就底漆质量缺陷应分别做何种后续解决?制定质量问题整治办法还应涉及哪些内容?4指出技术人员底板焊接中错误之处,并纠正。5.依照赢得值分析法曲线图,指出项目部进度在第60d时,是超前或滞后了多少万元?若用时间表达式,是超前或滞后了多少天?指出第60天时,项目费用是超支或结余多少万元?一级建造师机电实务真题参照答案一、单选题1、【答案】:B【解析】教材P12,考查机电工程惯用材料2、【答案】:B【解析】教材P29,考查测量技术3、【答案】:D【解析】教材P69-70,考查机械设备安装技术4、【答案】:D【解析】教材P78,考查工业电气5、【答案】:A【解析】教才P105,考查工业管道6、【答案】:C【解析】教材P125,考查静置设备安装技术7、【答案】:D【解析】教材P132-133,考查动力设备安装技术8、【答案】:A【解析】教材P143,考查仪表工程安装技术9、【答案】:A【解析】教材P148,考查防腐蚀工程施工技术10、【答案】C【解析】教材P160,考查绝热工程施工技术11、【答案】:D【解析】教材P201,考查智能化工程安装技术12、【答案】:D【解析】教材P218,考查电梯工程安装技术13、【答案】:C【解析】教材P267,考查合同管理14、【答案】:A【解析】教材P328,考查协调管理15、【答案】A【解析】教材P370,考查职业健康安全与环境管理16、【答案】:B【解析】教材P432,考查工程保修与回访管理17、【答案】:D【解析】教材P469,考查工业机电质量验收统一规定18、【答案】:D【解析】教材P447,考查电力法19、【答案】:A【解析】教材P460,考查特种设备安全法20、【答案】:C【解析】教材P479,考查建筑机电质量验收统一规定二、多选题21、【答案】:BCD【解析】教材P41,考查起重技术22、【答案】:ADE【解析】教材P54-56,考查焊接工艺评估23、【答案】:ABDE【解析】教材P178、182,考查建筑管道施工技术24、【答案】:ACE【解析】教材P185-186,考查建筑电气工程施工技术25、【答案】:ACE【解析】教材P198,考查通风与空调施工技术26、【答案】:BDE【解析】教材P232,考查消防工程施工技术27、【答案】:ABCD【解析】教材P257,考查招投标管理28、【答案】:ABC【解析】教材P283,考查设备采购管理29、【答案】:DE,使用排除法,ABC必定错误【解析】教材P293,考查施工组织设计30、【答案】:ABC三、案例分析题案例一【参照答案】1、风险自留,风险转移、风险减少风险转移2、设备采购技术文献、设备采购商务文献技术评审、商务评审、综合评审3、变压器变比测量绕组连同套管一起绝缘电阻测量绝缘油击穿电压实验交流耐压实验4、重点检查集电环下导电螺钉、中心孔堵板密封状况;消除泄露后再经漏气量实验,实验压力和容许漏气量应符合制造厂规定接轴办法、用后轴承座作平衡重量办法、用两台跑车办法案例二【参照答案】1、壳体压力实验、密封实验、光谱分析以干净水为介质,水中氯离子含量不得超过25ppm1、责令限期改正;逾期未改正,处一万元以上十万元如下罚款3、A安装公司项目部应得到工期提前奖励奖励金额是12万元理由:事件1中A安装公司项目部进场后,因B建筑公司因素,土建工程延期10天;事件2中因供货厂家因素,订货不锈钢阀门延期15天,因此可以索赔总工期是10天,也就是按照原筹划是10月10日竣工,10月4日完毕提前了6天,项目部应得到奖励金额=6*2=12万元4、建设工程保修期应从竣工验收合格之日起开始计算;在建设工程未经竣工验收状况下,发包人擅自使用,以建设工程转移占有之日为竣工日期;因此保修期从10月4日起算5、工程保修工作程序;在工程竣工验收同步,由施工单位向建设单位发送机电安装工程保修证书检查修理验收案例三【参照答案】1、按照原筹划,塔吊应安排在第91天进场投入使用(或者第90天下班)迈进场投入使用。由于G工作第121天(45+75+1)开始,E工作在第120天竣工即可,而E工作持续时间为30天,只要能保证E和G持续施工,就能使塔吊不闲置,因此第91天(121-30)安排塔吊入场可使其不闲置。2、调节方案可行由于:E和G共用一台塔吊,B工作延误20天后,先进行G工作,G工作第165天(45+75+45)竣工;而G工作总时差为95天,工期延误天数=165-75=90天不大于总是差95天,因此不会影响总工期,方案可行。3、机电工程公司单位技术负责人、总监理工程师额定起重量、最大幅度、最大起升高度4、轴系初找;凝汽器灌水至运营重量后复找;气缸扣盖前复找;基本二次灌浆前复找,基本二次灌浆后复找。案例四【参照答案】1、使用特点、热湿负荷变化状况、参数及温湿度调节和控制规定,以及工程所在地区气象条件、能源状况以及空调机房面积和位置、初投资和运营维修费用等风机盘管与新风系统均属于半集中式系统2、预作用系统普通用于建筑裝饰规定较高,不容许有水渍损失,灭火规定及时建筑和场合预作用阀之后管道充气压力最大为0.03MPa3、风口安装与装饰交叉施工应注意事项涉及:注意风口与装饰工程结合处解决形式注意对装饰装修工程成品保护风管与排风机连接处技术规定:风管与设备连接处应设立长度为150-300mm柔性短管柔性短管松紧适度,不扭曲,并不适当作为找平找正异径连接管4、控制项、普通项、优选项单位工程施工阶段绿色施工评价应由监理单位负责组织5.重要考核离心水泵机械性能,检查离心水泵制造、安装质量和设备性能等与否符合规范和设计规定应重要检测项目涉及:机械密封泄漏量、填料密封泄漏量、温升、泵振动值案例五【参照答案】1、(1)错误一:在第一批罐底板到达现场后,随后组织下料作业。对的做法因项目地处南方沿海受化工大气、海洋大气腐蚀,在安装和使用过程中,表面会残留盐分、油脂、化学品和其她污染物,在进行喷砂或打磨解决前应采用高压干净水冲洗表面。材料进场后,应进行进场验收检查,拟定材料合格后才可以安排施工。对于储罐底板,还应先设计出下料排版图,再行切割施工。错误二:露天作业6小时后,终于完毕了整批底板除锈工作,其后,开始油添喷涂作业。除锈和喷漆间隔时间过长,且无保护办法。对的做法:经解决后金属表面,宜在4h内进行防腐蚀结构造层施工。当空气湿度较大,或工件温度低于环境温度时,应采加热办法防止被解决工件表面再度锈蚀。涂装表面温度应高于露点温度3方可施工。(2)经表面防锈解决金属,宜进行防腐层作业最长时间段为4小时以内。1)现场湿度达到90%,超过了80%,施工人员没有进行防湿、干燥等解决就行防腐部件清理表面,不易成型,易浮现针孔;除锈和涂漆工作之间间隔之间过长;露天作业没有采用防风保护办法;没有采用防尘办法,环境粉过大也许会影响附着力2)经表面防锈解决金属,宜进行防腐层作业最长时间段为4小时以内2、A类因素;返锈、大面积气泡;B类因素;局部脱皮;C类因素;针孔、针孔、漏涂。3、返锈、大面积气泡做返工解决:局部脱皮、针孔、针孔、漏涂做返修解决质量规定、整治时间、整治人员4、不适当采用大焊接线能量:应采用较小焊接线能量先焊长焊缝、后焊短焊缝顺序不对;应当先焊短焊缝、后焊长焊缝5、1)【进度偏差】SV=BCWP-BCWS=1200-700=500万元0,项目部进度超前500万元2)超前天数=82-60=22天3)【进度偏差】CV=BCWP-ACWP=100=300万元0,项目费用节余300万元
