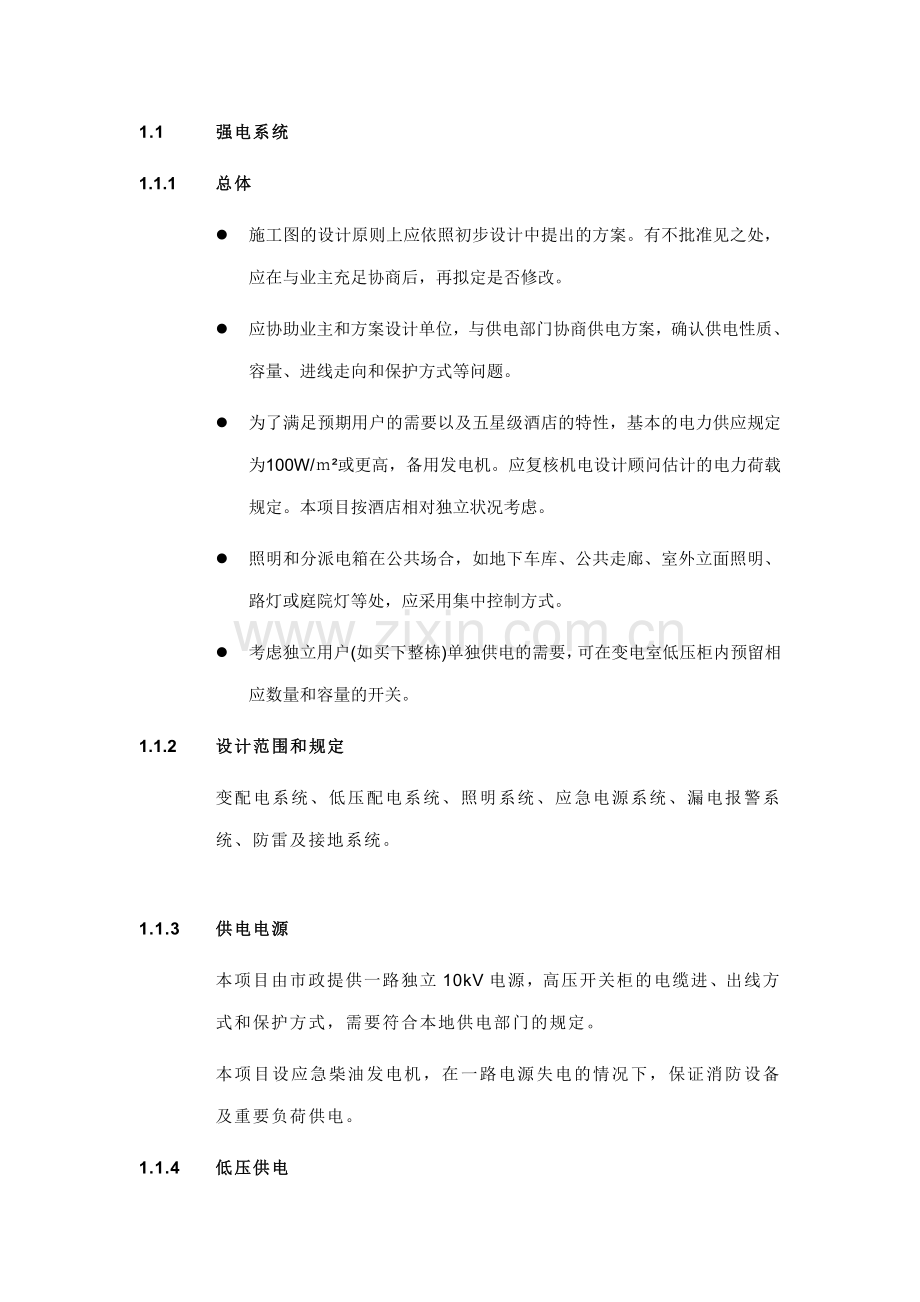

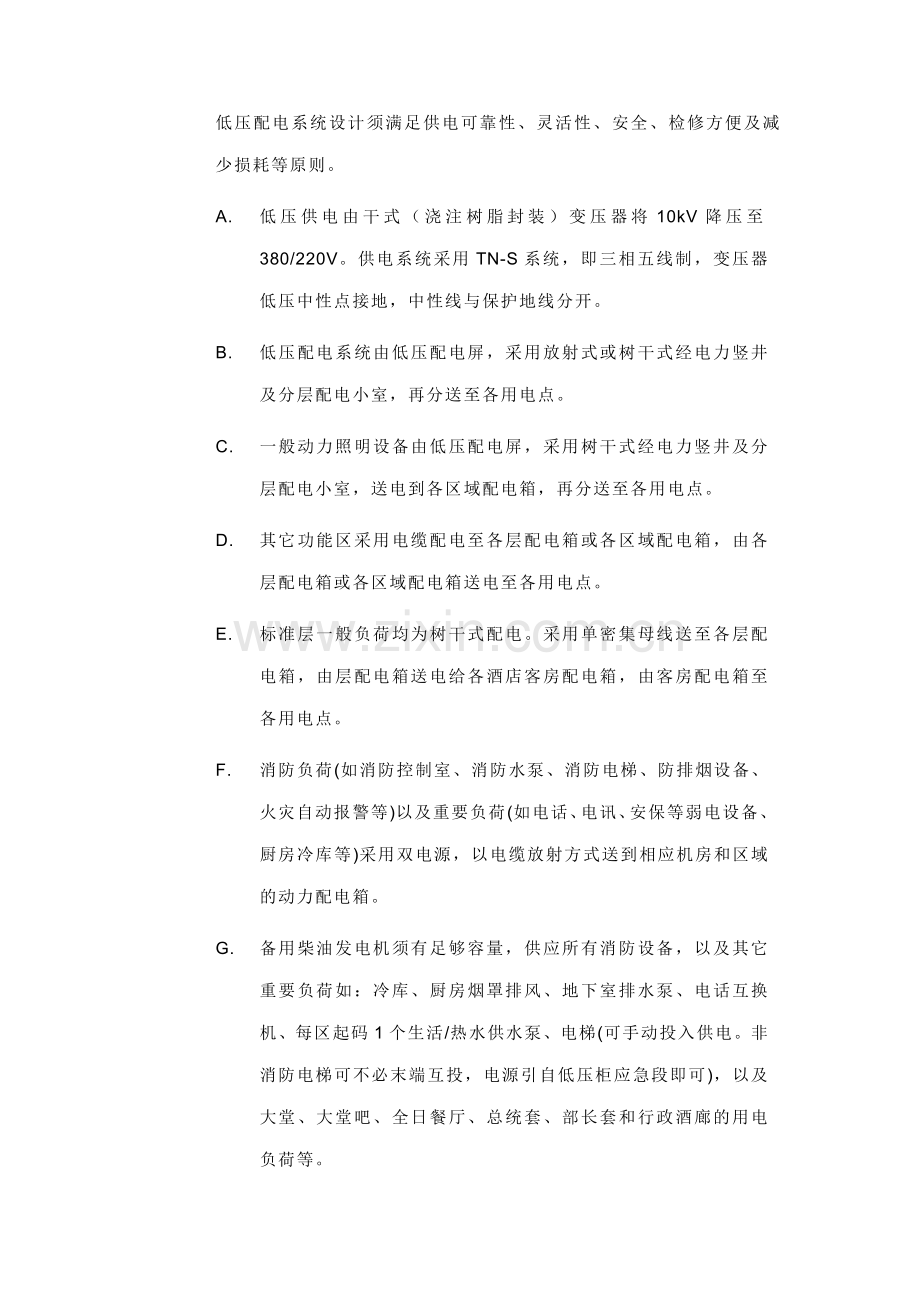

1.1 强电系统1.1.1 总体l 施工图的设计原则上应依照初步设计中提出的方案。有不批准见之处，应在与业主充足协商后，再拟定是否修改。l 应协助业主和方案设计单位，与供电部门协商供电方案，确认供电性质、容量、进线走向和保护方式等问题。l 为了满足预期用户的需要以及五星级酒店的特性，基本的电力供应规定为100W/或更高，备用发电机。应复核机电设计顾问估计的电力荷载规定。本项目按酒店相对独立状况考虑。l 照明和分派电箱在公共场合，如地下车库、公共走廊、室外立面照明、路灯或庭院灯等处，应采用集中控制方式。l 考虑独立用户(如买下整栋)单独供电的需要，可在变电室低压柜内预留相应数量和容量的开关。1.1.2 设计范围和规定变配电系统、低压配电系统、照明系统、应急电源系统、漏电报警系统、防雷及接地系统。1.1.3 供电电源本项目由市政提供一路独立10kV电源，高压开关柜的电缆进、出线方式和保护方式，需要符合本地供电部门的规定。本项目设应急柴油发电机，在一路电源失电的情况下，保证消防设备及重要负荷供电。1.1.4 低压供电低压配电系统设计须满足供电可靠性、灵活性、安全、检修方便及减少损耗等原则。A. 低压供电由干式（浇注树脂封装）变压器将10kV降压至380/220V。供电系统采用TN-S系统，即三相五线制，变压器低压中性点接地，中性线与保护地线分开。B. 低压配电系统由低压配电屏，采用放射式或树干式经电力竖井及分层配电小室，再分送至各用电点。C. 一般动力照明设备由低压配电屏，采用树干式经电力竖井及分层配电小室，送电到各区域配电箱，再分送至各用电点。D. 其它功能区采用电缆配电至各层配电箱或各区域配电箱，由各层配电箱或各区域配电箱送电至各用电点。E. 标准层一般负荷均为树干式配电。采用单密集母线送至各层配电箱，由层配电箱送电给各酒店客房配电箱，由客房配电箱至各用电点。F. 消防负荷(如消防控制室、消防水泵、消防电梯、防排烟设备、火灾自动报警等)以及重要负荷(如电话、电讯、安保等弱电设备、厨房冷库等)采用双电源，以电缆放射方式送到相应机房和区域的动力配电箱。G. 备用柴油发电机须有足够容量，供应所有消防设备，以及其它重要负荷如：冷库、厨房烟罩排风、地下室排水泵、电话互换机、每区起码1个生活/热水供水泵、电梯(可手动投入供电。非消防电梯可不必末端互投，电源引自低压柜应急段即可)，以及大堂、大堂吧、全日餐厅、总统套、部长套和行政酒廊的用电负荷等。H. 柴油发电机带载设备涉及一台小型冷冻机组及其配套泵组，以保证在两路市电失电情况下，可以通过柴油发电机应急供电，保证大堂及大堂吧、全日餐厅、高级客房及行政酒廊等重点区域的空调负荷供电。I. 柴油发电机须在市电失电时自动起动，10秒内自动投入送电消 防/重要设备（最多15秒），并能在总配电柜低压侧取失电信号以起动发电机。J. 各区须有一部分照明由应急回路供电，例如须设立少量带蓄电池照明灯在客房层公共通道、重要疏散通道、疏散楼梯、各人员众多地点、宴会厅、餐厅、厨房、后勤员工区、大办公室、重要设备房、地下室、前台大堂等，供疏散及紧急操作。在精装区域各种灯具所占比例为：应急照明灯具（由柴油发电机提供后备电源）占到整个精装区域的正常照明灯具的30%；应急照明灯具中，由蓄电池做为备用电源的灯具占所有应急照明灯具的50%；疏散楼梯间的照明灯具应由蓄电池供电。蓄电池可采用集中EPS，客房层的集中EPS所承担的楼层数不能超过2层。K. 客房小走廊近门口处应有1个夜灯地脚灯（不是走廊顶灯），由发电机应急供电电路供电（不需蓄电池）。客房内无论任何因素失电，该灯均应自动点亮。L. 走廊疏散指示灯具的安装方式，应满足喜达屋标准（标准见附图，请喜达屋给出附图）。1.1.5 功率因数补偿在变电所每段低压母线集中进行无功负荷自动补偿，并配无源滤波器以减少系统谐波危害，改善电源质量。电容器采用自动循环分组投切方式，补偿后功率因数cos0.9。1.1.6 供电电缆水平方向主电缆分派层，由变电站低压配电屏配出的各种电缆和母线，用电缆桥架经电力竖井及各层配电间，再分送至各用电点。塔楼的垂直方向设立专门的竖向电缆竖井，用于各种电缆和母线的竖向铺设。其中消防线路、一级负荷配电线路与普通负荷配电线路，采用不同的金属线槽和金属桥架铺设,如需合用线槽和桥架时均须用金属隔板分隔开。- 低压配电电缆选择：消防设备将采用耐火型交联聚乙烯绝缘电力电缆(NH -YJV)，一般照明及动力用电均采用阻燃型交联聚乙烯绝缘电力电缆(ZR -YJV)。- 末端分支线路选择：消防设备采用耐火型聚氯乙烯绝缘铜芯电线（NH-BV），一般照明及小动力用电采用阻燃型聚氯乙烯绝缘铜芯电线（ZR-BV）。- 室外线路采用铠装电缆。1.1.7 用电安全- 所有插座回路均配置30mA的漏电断路器器。- 电梯井道及电缆夹层照明，采用36V交流安全电压供电。水下灯将采用12V安全电压供电或使用光导纤维照明。- 游泳池、淋浴间、洗衣房等潮湿场合应设立等电位连接，并配置带漏电保护功能的断路器，大容量设备（如电动机等）配置接地保护。- 根据需求和供电规模，相应配置漏电检测措施。区域用电的总进线开关配置4极300mA的漏电断路器，动作于报警以防电气火灾。对普通用电回路,漏电报警后也可设立为跳闸,以免引起火灾事故。- 大规模三相调光设备中性线的截面面积为相线的2倍。- UPS系统将保持与原接地保护系统一致性。在用电设备特殊规定的条件下，须进行特别解决以保证用电安全。- 厨房、冷库、燃气表间、锅炉房、游泳池等特殊区域照明和插座，应满足相应的防护等级规定。- 为保证各级配电的开关保护配合，低压断路器ACB/MCCB均采用电子型断路器，保护整定值根据运营状况可调整。- 所有室内灯具的外露可导电部分均须接PE线，其截面同相线。1.1.8 供电质量A. 在三相线路中，单相负荷均匀地分派以尽量减少中性线电流。B. 照明和动力用电将按照实际需求尽量分开供电，以减少因动力负荷所引起的电压波动，而影响系统供电质量。C. 冷冻机组及其配套水泵由独立的变压器组供电，以减少其启动时对照明负荷的影响。D. 电动机供电回路应考虑采用合适的降压措施，以减少启动时对系统的影响。1.1.9 电费计量A. 整个项目在高压柜处设计量柜，采用高压总计量（由供电局负责）。B. 各栋用电在各变压器低压侧设总计量。C. 空调制冷系统及换热站，在各变压器低压侧设总计量。D. 其它各独立经营功能区域设低压计量，如厨房、洗衣房、游泳池、 精品店等。E. 计量用供电局指定的插卡式1.1.10 照明系统A. 后勤区的公共区域（涉及公共后勤走道、公共卫生间等）采用节能筒灯，后勤办公、员工餐厅、楼梯间及前室、地下车库、各机电用房等采用荧光灯。所有荧光灯和气体放电灯的功率因数大于或等于0.9。B. 预留庭院景观照明、夜景照明、广告照明、酒店标记等照明负荷的电源。C. 应急照明：根据规范规定进行设计。D. 疏散指示灯：在人员密集的场合、安全出口、公共走道均设安全疏散指示照明。为检修方便，其供电电源采用EPS集中蓄电池方式，放电时间不小于90分钟，灯具采用功率为3W的LED节能灯。1.1.11 防雷及接地系统根据规范规定进行防雷建筑设计，必要时采用防侧击雷措施和过电压保护。接地系统采用联合接地，保证接地电阻不大于0.5欧姆。在所有变电所、弱电机房、电梯机房、电气竖井、浴室、游泳池、卫生间等处作等电位联结。1.1.12 漏电火灾报警系统在酒店低压配电系统的低压配电柜的馈线开关和一级照明配电箱进线开关处设漏电报警，漏电报警信号与火灾自动报警系统联接。漏电火灾报警系统应具有下列功能：- 探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。- 储存各种故障和操作实验信号，信号储存时间不应小于12个月。- 切断漏电线路上的电源并显示其状态。- 显示系统电源状态。1.1.13 UPS电源以下系统须配置UPS电源，以保证用电可靠性：- 弱电主机房内（如消防中控室、安防中控室、程控互换机房、楼宇自控中心机房等）的重要设备（电脑主机、打印机、控制主机）的供电。- POS机售卡、充值运营中心。- 客户服务中心等。以上UPS用电负荷用电种类不同，同时使用者不同，对电源的备用时间等规定也不同，如消防自控、安防等系统的UPS均为分包商根据系统大小自行配备，所以采用分散独立的供电式的UPS系统。1.1.14 其它A. 公共区域走道、后台区域走道、客房走道、各餐厅酒吧内、大堂等处，都要布置单相电源插座，以供平常清洁机械或移动电器使用。B. 各独立房间如：办公室、工作间、设备房等，应按不同的功能和设备情况，适当布置电源插座和电气开关。维修工作间还应有三相电源。C. 日用油箱间等存在爆炸危险的地点，其灯具、开关应采用防爆型产品。所有的厨房、食品加工间、洗衣房、制服房、布草间和游泳池的灯具，必需是带有透明灯罩防潮型的。D. 户外电源：应考虑布置一些防水电源插座，以供移动音响设备、节目彩灯等使用约20KW。1.2 弱电设计部分1.2.1 总体弱电系统设计应遵守政府各部门制定的各种设计规范及规定，设计应以先进性、开放性、实用性、经济性、安全性、易于操作性等为原则，使本项目设计达成甲级智能型建筑的标准。1.2.2 设计范围：通讯系统、计算机网络系统、综合布线系统、楼宇自控系统、安全防范系统（涉及闭路电视监控子系统、保安报警子系统、门禁系统、无线对讲子系统）、车库管理系统、火灾自动报警系统、背景音乐及紧急广播系统、有线电视及卫星电视系统、信息发布系统、客房控制系统（RCU）。1.2.3 通讯系统A. 语音服务：在本建筑内设立一台内部管理的电话互换机用于酒店。B. 移动信号覆盖系统：为解决本建筑内移动信号通讯问题，在本建筑内设立一定数量的移动通信中继收发基站、通讯线缆、天线等设备，在整个建筑内实现中国移动、中国联通、中国电信信号的全覆盖，使移动通讯信号在整个建筑内实现无盲区。1.2.4 综合布线系统：在模块局附近设立有大厦管理的设备间，作为综合布线系统的总配线间。数据主干为多模光缆传输速率不低于1G、语音主干为大对数UTP，充足满足用户需求。水平布线采用六类UTP，实现百兆到桌面。 1.2.5 楼宇自动控制系统A. 楼宇自动控制系统实现对建筑物内各类设备的监视、控制、测量，应做到运营安全、可靠、节省能源、节省人力。B. 建筑设备监控系统的网络结构模式应采用集散式或分布式的控制方式，由管理层网络与监控层网络组成，实现对设备运营状态的监控。建筑设备监控系统应实时采集，记录设备运营的有关数据，并进行分析解决。C. 对空调设备、通风设备的运营工况进行监视、控制、测量、记录。D. 对市政电源、柴油发电机、UPS等电源设备进行监视、测量、记录。E. 对公共区域的照明系统进行监视和控制。F. 对给排水设备的运营工况进行监视、控制、测量、记录。G. 对热力系统、热源设备的运营工况进行监视、控制、测量，记录。H. 对公共安全防范系统、火灾自动报警与消防联动控制系统的运营工况进行必要的监视。I. 对电梯及自动扶梯的运营状态进行监视。1.2.6 安全防范系统A. 闭路电视监控系统：各建筑物的室内外出入口、电梯厅、电梯轿厢内、重要走廊、地下车库等公共区域设立摄像机，进行实时监控，在保安监控室显示图像并可通过数字硬盘录像机进行实时录像。B. 门禁系统：根据建筑功能的需要，在不同区域设立门禁系统。C. 保安报警系统：根据安全防范的需要，在重要的公共区域和残疾人房间设立紧急报警按钮，与保安值班室相联系。D. 无线对讲：根据本项目的需要，用于联络保养、保安、操作及服务的人员，在非固定的位置执行职责。1.2.7 车库管理系统根据本项目停车库和车辆出入口的设立，设立车库管理系统。实现车辆停放和出入的高效、安全、方便的管理。 1.2.8 火灾自动报警系统A. 在本建筑设立消防控制中心，按照规范的规定和酒店管理公司的规定设计火灾自动报警系统，并完毕火灾自动报警系统与空调、电气、消防水、广播等系统的消防联动设计。在进行设计时，报警回路应留有余量。B. 火灾报警设备可以接受合资品牌，但规定通过UL或FM或VDS以及3C认证，认证涉及主机、探头及模块等设备。C. 由于客房报警探测器规定带蜂鸣器，规定在施工图中，须注明有24V电源线，保证蜂鸣器的声压输出满足规定（不小于75dBA）。D. 各公共区须设声光报警，而后勤区可设声光报警或警铃，各重要机房如制冷站、锅炉房、变电站内须设声光报警器。E. 电梯可通过联动控制台手动迫降。F. 所有喷淋系统上的阀门须带信号反馈，接入火灾报警系统。G. 设立在喷淋水泵出水主管的压力开关，直接连线至水泵控制箱（备注：不通过模块及报警主机以减少失误）。系统压力下降时，自动启动主喷淋泵；压力继续下降时，备用泵自动投入。H. 电话值班室须设报警复示盘，及与电梯通话的电话。I. 火灾报警系统的蓄电池规定为4小时，而广播系统的蓄电池规定为1小时。J. 规定火灾自动报警系统为环形四线制，规定主机具有环线功能，并需设短路隔离器。K. 房间内探测器必须具有地址码，气体灭火及大面积空间可以采用带地址码的模块加不带地址码的探测器。1.2.9 背景音乐及火灾应急广播系统根据规范的规定设立火灾应急广播，客房层客房及走廊只设立应急广播，不设背景音乐。裙房公共区域设背景音乐和应急广播，不共用扬声器。背景音乐扬声器根据规定设立。AV控制室必须设消防强切模块，火灾时切换到消防报警状态。火灾应急广播功率放大器规定设计备用功放。应急广播系统应设回路检测。疏散楼梯间须设应急广播扬声器，可隔层设。电梯轿厢、弱电机房须设应急广播。电梯轿箱内背景音乐广播兼作应急广播。 1.2.10 有线电视及卫星电视系统在本建筑内设立有线电视和卫星电视接受系统。采用光纤和同轴电缆混合组网，电视图像双向传输方式，满足数字电视的传输规定。卫星电视接受天线拟安装于酒店楼顶，预留2台3米天线基础，并在附近设立卫星接受系统的前端设备机房。有线电视信号由有线电视机房引入，与卫星电视信号混合后送入分派网络。1.2.11 信息发布系统在大堂的重要入口处、前台接待处、大厅重要入口处、大厅及会议室门口设立21”或42”信息显示屏，发布相关信息。1.2.12 客房控制系统在客房内设立客房控制系统，实现客房内的灯光及空调的自动控制等功能。1 设计内容1.1 涉及但不限于变配电系统、电力监控系统、配电干线系统、电力照明系统、防雷接地系统、火灾自动报警系统、漏电火灾报警系统等1.2 详见以下各分项的设计界面2 变配电系统设计规定2.1 变配电系统设计界面项目设计界面设计单位设计内容变配电工程外线电缆供电局红线外电缆路由变配电所内部设计建筑设计院所有变配电相关内容。高压回路不能满足消防规定机组及机房布置建筑设计院仅保证消防负荷发电机房环保环保公司降噪、减震、消烟等环保解决高压单回路机组及机房布置建筑设计院需保证消防负荷及重要负荷发电机环保环保公司降噪、减震、消烟等环保解决2.2 变压器设计规定2.2.1 所有变压器均选用干式变压器（SCB10）。变压器容量按照以下原则复核： u 对于设立有地下或同层停车场项目（停车场需要计算建筑面积），按照总建筑面积100VA/m进行校核；u 对于设立屋顶或室外停车场项目（停车场不需要计算建筑面积），按照总建筑面积150VA/m进行校核。2.2.2 在选择变压器容量时，需考虑冷水机组等大功率电机启动容量以及空调冷冻泵、冷却泵的启动顺序对变压器容量的影响。2.3 低压配电柜设计规定2.3.1 低压配电柜首选上进上出柜型，柜体重要采用800mm宽规格，主进线柜、电容柜、双电源投切柜等按实际需要设计。2.3.2 开关壳体额定电流630A者采用框架开关，额定电流630A者采用塑壳开关。开关的短路分断能力满足变压器规定即可。2.3.3 开关壳体额定电流250A者采用热磁脱扣器，额定电流250A者采用电子脱扣。2.3.4 低压柜应尽量按照负荷等级、用途来布置盘面。比如租户、消防动力、普通动力、室内照明、室外照明及外墙广告等2.3.5 低压柜接线图纸上需要将非消防电源切除回路标注清楚；对于双电源末端切换线路，需要将“主用/备用”标注清楚。2.3.6 低压柜接线图纸上应标明各出线回路的小室高度、计算电流、开关型号、脱扣器及附件选择、动作电流整定、出线电缆规格、用途（下级箱体编号）以及各段母线的规格等。2.4 备用电源系统设计规定2.4.1 根据项目高压电源情况、消防局规定等因素，发电机的安装规定如下： u 高压双回路并且能满足消防规定：不设立发电机。u 高压双回路但不能满足消防规定：设立发电机，消防时需保证消防负荷，非消防时尽量保证商场重要负荷（发电机容量选择以消防负荷计算为主）。u 高压单回路：设立发电机，消防时需保证消防负荷，非消防时必须保证商场重要负荷（发电机容量选择取上述两种情况下的最大值）。2.4.2 商场非消防状态下重要负荷详表设备名称应急电源规定 餐饮店厨房冷冻、冷藏、海鲜池等重要设备预留容量需求表集中收银设备 100% 商场办公室100% 停车场管理系统 100% 通讯网络机房100% 计算机网络机房 100% 消防控制中心设备 100% 安防监控中心设备 100% 餐饮店面积区间 供电容量（kW） BA等智能化系统100%餐饮连厨房面积300m15 餐饮厨房重要设备 100% 300m餐饮连厨房面积800m30 地下室潜污水泵 100% 800m餐饮连厨房面积1500m50 商场自动扶梯 100% 餐饮连厨房面积1500m 100 客梯及服务电梯 每组一部 擦窗机 100% 生活给水设备 100% 商场公共照明100%2.4.3 若需要设立发电机时，主力超市需独立设立。具体规定详超市技术标准。2.4.4 一般情况下发电机采用风冷机组，当进排风井设立困难或对首层商铺影响过大时可考虑水冷机组。发电机切换时间不能超过15秒。2.4.5 应为火灾自动报警系统设立独立UPS电源，供电时间不少于30分钟。UPS电源设立于消控中心内。2.4.6 应为保安监控系统、楼宇自动控制系统等弱电智能化系统设立独立UPS电源，供电时间不少于15分钟。UPS电源设立于监控中心内。2.4.7 应为物业管理数据中心设立独立UPS电源，供电时间不少于15分钟。UPS电源设立于数据中心内。2.4.8 应为集中收银网点的收银机提供UPS电源，供电时间不少于15分钟。UPS电源设立于收银台内。2.4.9 应为应急照明、疏散指示灯等设立EPS电源，供电时间不小于30分钟。EPS电源设立于楼层配电小间内。2.5 电力监控系统设计规定2.5.1 设立智能电力监控系统，对变配电系统进行监测，为能源管理提供数据（主力超市变配电系统除外）2.5.2 智能电力监控主机设立在变配电所“主值班室”内，规定对以下电力参数进行监测。开关分/ 合闸状态故障报警及事件记录三相电流三相电压功率因数频率有功功率无功功率温度监测超温报警强制风机运营状态发电机运营状态发电机故障报警油箱油位油箱超高油位油箱超低油位蓄电池组电压充电系统故障报警高压进线开关高压出线开关高压联络开关高压计量高压直流屏变压器低压进线开关低压联络开关双电源ATS 低压出线开关（商铺）低压出线开关（公共）低压出线开关（消防专用）发电机组 注意：本表消防专用回路特指消防水泵、防排烟风机等平时不会使用的设备。应急照明、兼作平时使用的消防风机、消防电梯等归类到“公共”。2.6 计量装置设计规定2.6.1 供电部门计量形式为高压计量u 冷水机组变压器的计量表尽量与其他变压器分开，方便冬季变压器报停。u 主力超市必须设立独立的高压计量并能满足其在供电局独立开户的需求。2.6.2 内部计量形式为低压计量u 有隔墙商铺用电计费：采用预付费表形式，计量表安装在商铺后勤走道门边。商铺配电干线在低压柜内设立总计量用于电量复核。预付费电表需联网，将欠费预报警信号、欠费跳闸信号报送到监控中心主机。u 敞开式商铺、中岛、花车等只需按片区设立总表。电表安装在楼层电气竖井内。u 在低压柜出线回路上设立多功能计量表，具体规定详电力监控系统2.6.3 高压计量表需满足供电局精度规定；其它表计精度规定不低于0.5级，互感器不低于0.2级。2.7 变配电所及电气竖井设计规定 2.7.1 变配电所、发电机房选址规划规定充足考虑低压电缆的经济性，供电半径以150米200米为宜。2.7.2 必要时可在冷冻站附近设立单独变配电所供冷冻站使用； 2.7.3 规模较大的主变配电所宜设立独立的高压配电室，其他可考虑高压柜、变压器、低压柜共用房间。2.7.4 对于多变配电所的项目，在其中一个所内设立“主值班室”，其他所内仅规定设立“值班区”或“分值班室”；主力超市设立一处专用变配电所以及值班室。2.7.5 高低压配电柜需参照国产柜型进行设计，同时考虑两台以上备用柜位置，以适应最终订货尺寸变化。2.7.6 需要考虑变压器、高低压柜、发电机等设备的运送通道，若有吊装孔、后砌墙体等需要时，务必跟建筑专业协调并在建筑图纸上体现，知会其他专业。2.7.7 电气竖井规定按防火分区及供电半径均匀设立，上下层之间必须设立在同一位置，至少有一面墙可以上下贯通。2.7.8 强弱电竖井应分开设立，应避免从商铺内开门。2.7.9 电气竖井需要进行编号，同时绘出电气竖井布置大样。对从水平桥架引下至配电箱或设备的垂直线路敷设方法需进行说明或画出大样图。3 配电干线系统设计规定3.1 配电干线系统设计界面项目设计界面设计单位设计内容泛光照明建筑设计院仅在变配电所预留出线抽屉泛光照明公司变配电所之后所有线路园林照明建筑设计院仅在变配电所预留出线抽屉园林公司变配电所之后所有线路其他干线工程建筑设计院完毕所有配电干线的设计3.2 配电干线划分原则建议按照以下类别对公共用电负荷进行配电，同一类别的配电箱采用树干式干线。3.2.1 “消防设备”消防风机、防火卷帘等电动机类的消防设备3.2.2 “应急照明”备用照明、值班照明、应急照明、应急插座等3.2.3 “空调末端”空调吊柜、风机盘管、新风风机、排风风机、风幕机等3.2.4 “综合用电”普通照明、普通插座、花车插座、电动吊钩、电动遮阳帘等3.2.5 “扶梯用电”扶手电梯、自动坡道等3.2.6 “外墙广告”设立于外立面上的广告灯箱3.2.7 其他大型用电设备按常规设计3.3 配电干线技术措施3.3.1 商铺配电干线竖向部分采用大电流插接母线，方便日后楼层间的负荷调配。3.3.2 对于树干式电缆干线，应综合考虑经济性与技术合理性。在设计初期将上下层配电间对齐，在同一竖井上下层配电箱之间链接，避免同层远距离的链接形式。3.3.3 树干式配电干线规定为T接箱或箱内链接，不能采用电缆穿刺器。3.3.4 放射式配电干线回路的末端主开关采用负荷开关，不需要设立分级保护。3.3.5 除了主力超市专用回路以外，其余电源均须接自万科广场的低压配电系统。3.3.6 仅按规范规定在消防负荷的配电线路上采用双电源末端切换并尽量减少数量。4 电力照明系统设计规定4.1 商铺配电设计规定4.1.1 商铺配电系统设计界面项目设计界面设计单位设计内容商铺配电工程有隔墙商铺建筑设计院需设计到母线插接箱及电表箱租户设计电表箱后线路敞开式商铺建筑设计院需设计到高位配电箱及低位接线盒装饰设计设计高位配电箱后继线路花车建筑设计院在预留公共普通用电干线时计算相关容量装饰设计设计公共普通用电配电箱及后继线路商铺照明插座工程租户商铺内部线路由租户自理4.1.2 商铺用电指标（以下指标已经涉及租户内部的空调末端、风机用电；大型商铺规定独立扶梯时，相应增长容量）u 餐厅与快餐：按商铺租赁面积S，200W/m（若不能提供燃气，调整为400W/m）。对于大面积铺位用电指标适当减小S100m 63A，380V ； 100S150m 80A，380V150S200m 100A，380V ； 200S300m 125A，380V300S400m 160A，380V ； 400S500m 200A,380V500S600m 250A，380V ； 600S800m 315A,380V800S1000m 350A，380V ； 1000S1500m 400A,380V1500S2023m 630A，380V ； 2023S3000m 800A,380Vu 普通商铺：按商铺租赁面积 S，60W/m。对于大面积铺位用电指标适当减小。S50m 32A，220V ； 50S100m 20A，380V100S200m 32A，380V ； 200S400m 50A，380V400S800m 80A，380V ； 800S1200m 100A，380V1200S1500m 125A，380V ； 1200S2023m 160A，380Vu 其它业态（最终以租户提资为准。） 花车，2kW/台 美食广场 ，300 W/m 美容院/健身院，150 W/m 电器专卖店/咖啡厅/茶馆 ，100 W/m 电影院，500kW4.1.3 配电线路设计。u 商铺竖向干线采用插接母线，母线的容量计算规定以实际商铺面积为准，不能以电表箱的模块化数据叠加。一般按照以下公式进行计算P=（S1x200+S2x60）Kx其中P=功率密度，W/ mS1=母线配电区域餐饮商铺总面积S2=母线配电区域普通商铺总面积Kx=需要系数，不小于0.8u 隔墙商铺电源引自竖向插接母线，在隔墙商铺背面设备通道内设立预付费电表箱，规定在防火隔墙上安装，底标高+1.8m。电表箱由一个预付费电表及一个主断路器组成，预付费电表能分断断路器并向系统发送报警信号。u 敞开式商铺、花车等电源引自竖向插接母线，在电气竖井内按片区设立总计量表以及出线回路。u 对于敞开式商铺，在附近柱子上设立分派电箱，安装高度在吊顶线以上。图纸中注明“自该配电箱埋柱敷设线管并预留拉线铁丝，下端距地0.3m处柱面（不能选择面向购物走廊的柱面）上设立接线盒，装饰设计注意配合隐蔽”。u 对于花车，在附近柱子上设立分派电箱，安装高度在吊顶线以上，自该配电箱放射式配电到每处地面插座（每台花车设两个16A五孔插座）u 小型商铺需要单相电源，在配电箱接线图纸上需要标出相序并做好三相平衡。u 在电力布线图中保存商铺编号及面积指标，以便复核预留容量是否匹配。4.2 促销配电设计规定4.2.1 促销配电系统设计界面项目设计界面设计单位设计内容促销配电工程室内促销区建筑设计院需设计到末端开关箱及低位接线盒装饰设计包柱子时需要配合隐蔽并设立活动板室外促销区建筑设计院需设计到末端开关箱主出入口建筑设计院需设计到末端开关箱装饰设计外墙安装者需要配合隐蔽并设立活动板屋面灯饰建筑设计院需设计到末端开关箱物业公司节日时布置灯饰并进行接线4.2.2 在各室内促销区预留一个开关箱，箱内设立一个63A三相微断。开关箱设于促销区柱子上（高于吊顶线100mm），电源引自插接母线，设独立电表。图纸中注明“自该开关沿柱敷设管线，下端距地0.3m处柱面上设立接线盒，装饰设计注意配合隐蔽”。4.2.3 在首层大中庭处预留一个开关箱，箱内设立一个200A三相断路器。开关箱设于中庭柱子上（高于吊顶线100mm），电源引自插接母线，设独立电表。图纸中注明“自该开关沿柱敷设管线，下端距地0.3m处柱面上设立接线盒，装饰设计注意配合隐蔽”。4.2.4 在各室外促销区预留一个开关箱，箱内设立一个63A三相微断。开关箱采用带锁防水箱体，在附近花池或其他不明显的地方设立，电源引自插接母线，设独立电表。4.2.5 在每一个主出入口位置预留一个开关箱，箱内设立一个63A三相微断。开关箱采用带锁箱体，安装在出入口附近的楼梯间内或户外墙上，外墙安装时需注意隐蔽及防水。电源引自插接母线，设独立电表。4.2.6 若主出入口设有大广场时，需要预留一个开关箱，箱内设立一个200A三相断路器。开关箱采用带锁箱体，安装在出入口附近的楼梯间内或户外墙上，外墙安装时需注意隐蔽及防水。电源引自插接母线，设独立电表。4.2.7 在屋顶设立节日照明配电箱，箱内设立一个100A三相断路器，作为节日装饰灯接线用。电源箱安装在每个主立面中间的设备机房或楼梯间。4.2.8 以上开关箱具体安装位置需结合项目实际情况而定，室内安装者在也许的情况下尽量设立在低位（0.3米高），需跟装饰设计商议配合。4.2.9 以上开关箱功能重叠时可以合并使用。4.3 公共区域配电设计规定4.3.1 公共区域系统设计界面项目设计界面设计单位设计内容公共区域配电工程停车场建筑设计院完毕所有设计设备房建筑设计院完毕所有设计楼梯间建筑设计院完毕所有设计卸货区、货梯厅建筑设计院完毕所有设计垃圾房建筑设计院完毕所有设计公共走道（无吊顶区）建筑设计院完毕所有设计购物走廊、公共走道（吊顶区），还涉及卫生间、中庭、室外雨篷等等建筑设计院 普通用电：需设计到主开关箱。 消防设备：设计到位 应急照明：设计疏散指示照明并预留装饰设计回路 空调设备：设计到位 地下室扶梯厅、电梯厅：须将照明线路引入装饰设计 普通用电：设计干线电缆之后的所有内容 应急照明：设计自一装预留开关之后的所有内容其他公共用电设备，涉及各类电梯、卷帘、风机等建筑设计院完毕所有设计4.3.2 停车场照明节能与控制规定。 室内停车场照明采用LED灯管，设计照度75lx（地面）。采用智能照明控制系统。 室内停车场约七分之一的灯具作应急照明，24小时常亮（均匀分布，照度约10lx）； 室内停车场车道照明均提成两个控制回路，一路在整个营业时间点亮，一路在营业时间内繁忙时段点亮； 室内停车场车位照明使用一个控制回路，在营业时间内繁忙时段点亮； 具有自然采光条件的区域，其照明回路与其他区域分开，增长感光控制，仅在夜晚营业时间内点亮。 室外停车场（涉及屋面停车场）初始平均照度约40lx。采用智能照明控制。 上述照明回路所带灯具数量务必向规范允许的最大值靠拢，减少照明回路数量。4.3.3 其他非精装区域照明节能与控制规定。 楼梯间、楼梯前室采用节能灯或T5管，设计照度75lx（地面），由EPS供电。这些区域平时甚少人员走动，采用感应开关以节约能源（需满足消防逼迫点亮的规定）。 后勤通道采用节能灯，设计照度100lx（地面），其中四分之一的灯具由EPS供电，常明灯；余下灯具采用控制面板就地控制。 机电设备房、卸货区等工作场合根据实际情况选用高效节能灯具，设计照度150200lx（0.75m水平面），采用控制面板就地控制。（注意：风机房等小型机房采用一位翘板开关即可） 智能化机房（数据中心、消控中心、监控中心等）采用荧光灯盘，设计照度400500lx（0.75m水平面），采用控制面板就地控制。4.3.4 应急照明 非精装区域的应急照明按照前述规定设计；精装区域的应急照明仅规定预留容量，由装饰设计设计（若报建阶段规定在装修区内设立应急照明，以满足消防验收为原则尽量简约。） 停车场疏散方向指示灯规定高位安装，若主管部门规定低位安装时可予以增长，但不能取消高位指示灯 后勤走道上的疏散方向指示灯规定低位贴墙面安装。 在购物走廊内采用带电型地面疏散指示灯（圆形），尽量减少天花下吊装的疏散指示灯。若需要设立高位疏散指示灯，规定为透明底板，绿色字体，壁装（垂直于墙壁）。 在逃生门上方安装的出口指示灯，底部距门框顶100mm。4.3.5 插座 各机电设备房需要设立检修插座，AC220V，五孔。 在购物走廊隐蔽处（如消防通道入口侧墙、消火栓箱安装位置等）安装清洁用插座，AC220V，五孔，间距约25米。 在后勤通道设立清洁用插座，AC220V，五孔,建筑约25米 在首层地面建筑四周外墙
