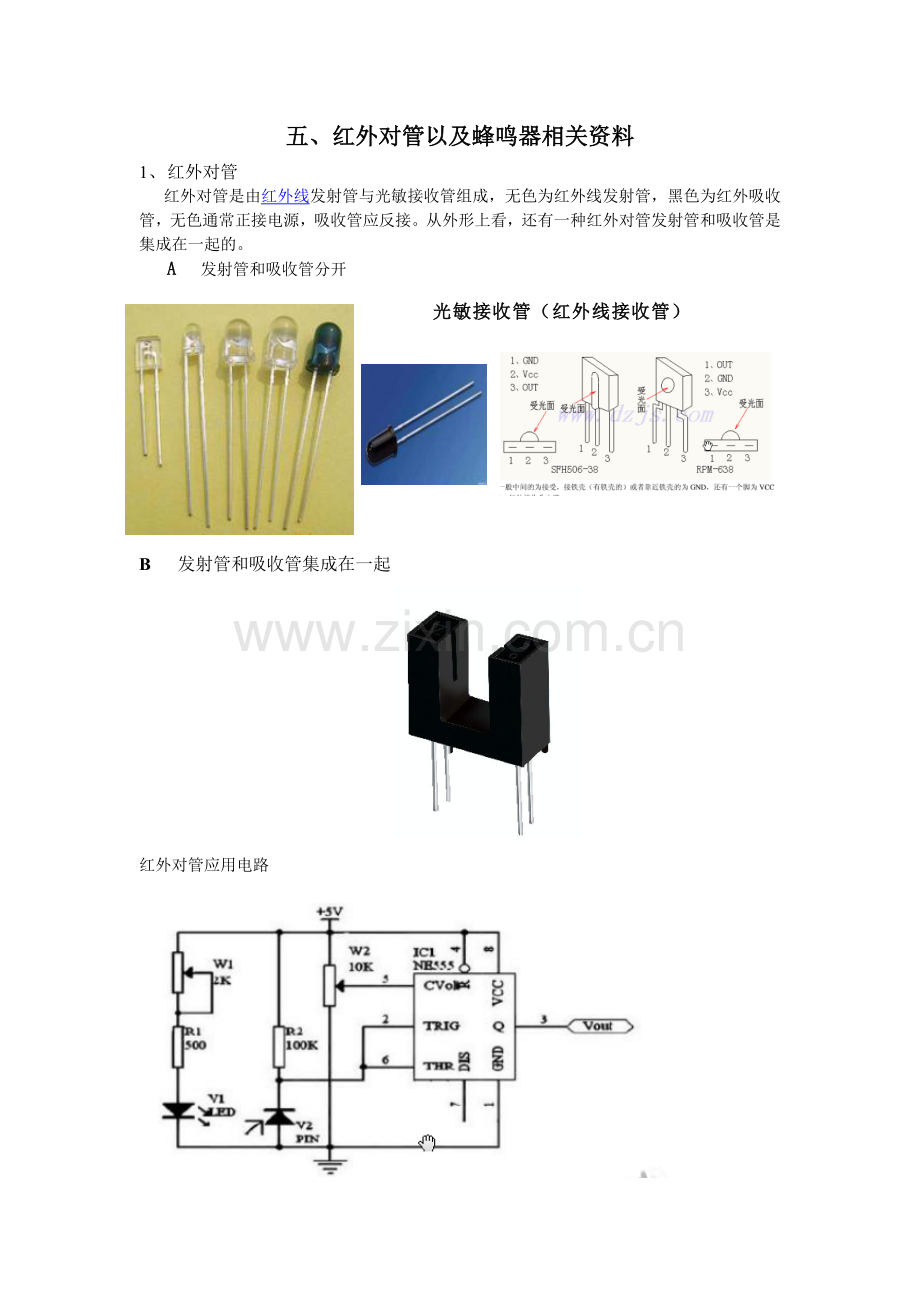

五、红外对管以及蜂鸣器相关资料
1、 红外对管
红外对管是由红外线发射管与光敏接收管组成，无色为红外线发射管，黑色为红外吸收管，无色通常正接电源，吸收管应反接。从外形上看，还有一种红外对管发射管和吸收管是集成在一起的。
A 发射管和吸收管分开
光敏接收管（红外线接收管）

B 发射管和吸收管集成在一起

红外对管应用电路

对于红外对管来说，它黑色接收管一定是反接的，白色的管子是红外线的发射管，深色的接收管（也有三极管是接收管），有红外线照射的时候，红外接收管的电阻很小，接收管的反向电流很大二极管导通，没有红外线照射的时候，电流很小，此时不能导通。
红外对管的检测方法：
（1） 万用表判断：数字表二极管档红笔接的是正极时通（发射管），接收管反之。
（2） 红外发射管，管芯中央凹陷，类似聚光罩的形状红外接收管，管芯中央的平台上有红外感光电极。红外对管的两引脚1长1短，长引脚是正极，和普通二极管相同。
（3） 白色的是发射管，蓝色的是接收管
长的一脚是（阳极）正极，短的一脚是（阴极）负极。
接收管是三极管，长的是c，短的是e。有光时正向导通。
2、 蜂鸣器的使用
（1）蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，蜂鸣器主要分为压直流蜂鸣器(有源蜂鸣器)和交流蜂鸣器（无源蜂鸣器）两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。很多地方都会用到蜂鸣器，大部分都是使用蜂鸣器来做提示或报警，比如按键按下、开始工作、工作结束或是故障等等。

（2）蜂鸣器的驱动
A、直流蜂鸣器的驱动
直流蜂鸣器的驱动是非常简单的，只要在其两端施加额定工作电压，蜂鸣器就发声。以NPN三极管驱动电路为例，只要在三极管的基极接入高电平，蜂鸣器就能发声。
B、交流蜂鸣器的驱动
交流蜂鸣器的驱动相对复杂一点，要在蜂鸣器两端施加额定电压的方波。蜂鸣器的工作频率范围通常是很窄的，这意味着一个蜂鸣器通常只能工作在其额定频率才会有良好的发声效果（包括声压和音色等）。有些蜂鸣器的工作频率范围是比较宽的，这样就可以通过调整驱动方波的频率而使蜂鸣器发出音乐，演奏歌曲。
（4） 应用电路

声光模块控
光控原理：略
声控原理：驻极体（麦克风）将声音信号转化为微弱的电信号，经过放大电路放大整形后，再利用信号的正半波（或负半波）触发数字逻辑电路或比较器的导通，再通过二极管加RC电路实现一定时间的延时。
延时时间的计算：
CD4011为CMOS管它的供电电压为5V，翻转电压为2.5V。
（比较器的翻转电压为反向端所设定的电压，计算方法一样）

C1×R1×=Uc;
τ=R1×C1;
Uc=U0×=5 =2.5；
=0.5; t/τ=ln2;
t=R1×C1×ln2≈35.35s

一般的RC延时时间都可以用这样的方法算出。以下电路图电阻电容取值可变。
CD4011声光控电路经典接法：

LM324组成的声光控电路经典接法：
两级放大后与光控电路组成与的关系:

由三极管组成的声光控电路经典接法：
