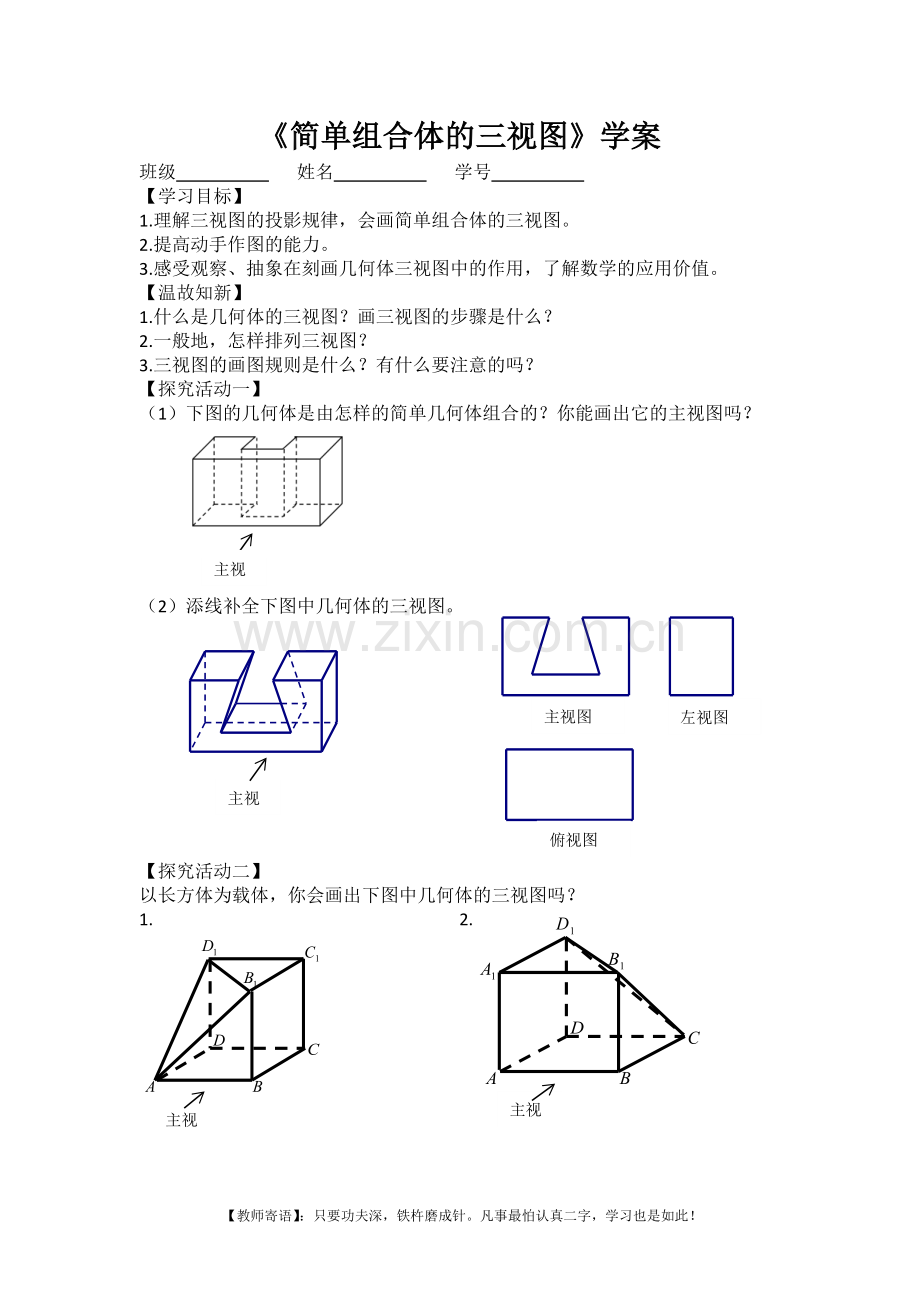

《简单组合体的三视图》学案
班级 姓名 学号
【学习目标】
1.理解三视图的投影规律，会画简单组合体的三视图。
2.提高动手作图的能力。
3.感受观察、抽象在刻画几何体三视图中的作用，了解数学的应用价值。
【温故知新】
1.什么是几何体的三视图？画三视图的步骤是什么？
2.一般地，怎样排列三视图？
3.三视图的画图规则是什么？有什么要注意的吗？
【探究活动一】
（1）下图的几何体是由怎样的简单几何体组合的？你能画出它的主视图吗？

主视

（2）添线补全下图中几何体的三视图。

左视图
主视图

主视

俯视图

【探究活动二】
以长方体为载体，你会画出下图中几何体的三视图吗？
1. 2.

主视

主视

【探究活动三】
数学来源于生活，又服务于生活，下面是工人师傅的一些零件，你能按照要求完成它的视图吗？
俯视
1. 下图所示物体的视图对吗？如果不对，请补全。

（1）

俯视图

（2）

主视图

主视

2.请画出下面物体的三视图。
俯视

主视

左视

【反思总结】这节课你有什么收获呢，赶紧记下来吧！

【课后作业】
1.必做：课本P19习题1-3（A组） 第2、3、4题。
2.选做：课本P20习题1-3（A组）第5题。

【教师寄语】：只要功夫深，铁杵磨成针。凡事最怕认真二字，学习也是如此！
