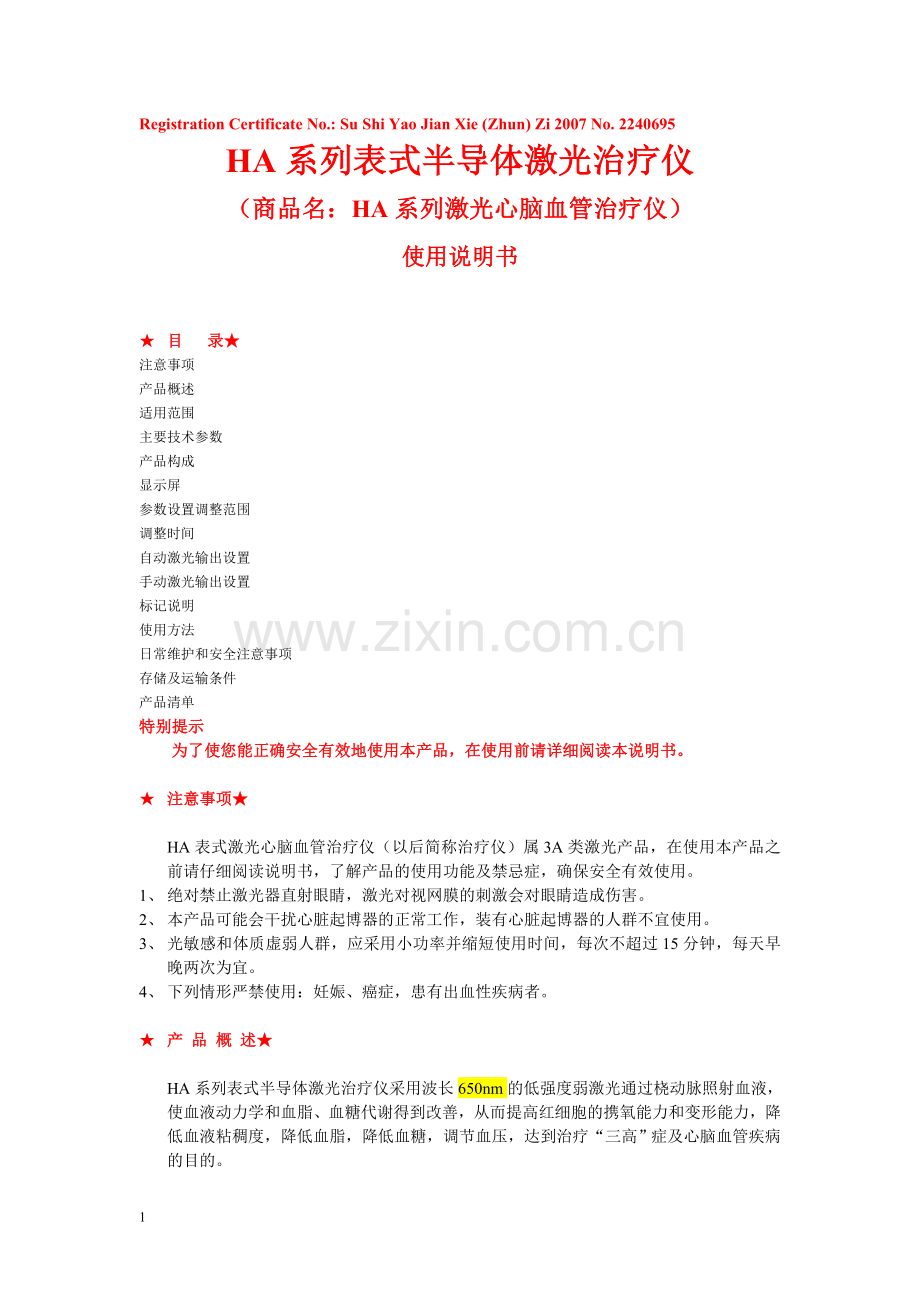

Registration Certificate No.: Su Shi Yao Jian Xie (Zhun) Zi 2007 No. 2240695
HA系列表式半导体激光治疗仪
（商品名：HA系列激光心脑血管治疗仪）
使用说明书

★ 目 录★
注意事项
产品概述
适用范围
主要技术参数
产品构成
显示屏
参数设置调整范围
调整时间
自动激光输出设置
手动激光输出设置
标记说明
使用方法
日常维护和安全注意事项
存储及运输条件
产品清单
特别提示
为了使您能正确安全有效地使用本产品，在使用前请详细阅读本说明书。

★ 注意事项★

HA表式激光心脑血管治疗仪（以后简称治疗仪）属3A类激光产品，在使用本产品之前请仔细阅读说明书，了解产品的使用功能及禁忌症，确保安全有效使用。
1、 绝对禁止激光器直射眼睛，激光对视网膜的刺激会对眼睛造成伤害。
2、 本产品可能会干扰心脏起博器的正常工作，装有心脏起博器的人群不宜使用。
3、 光敏感和体质虚弱人群，应采用小功率并缩短使用时间，每次不超过15分钟，每天早晚两次为宜。
4、 下列情形严禁使用：妊娠、癌症，患有出血性疾病者。

★ 产 品 概 述★

HA系列表式半导体激光治疗仪采用波长650nm的低强度弱激光通过桡动脉照射血液，使血液动力学和血脂、血糖代谢得到改善，从而提高红细胞的携氧能力和变形能力，降低血液粘稠度，降低血脂，降低血糖，调节血压，达到治疗“三高”症及心脑血管疾病的目的。

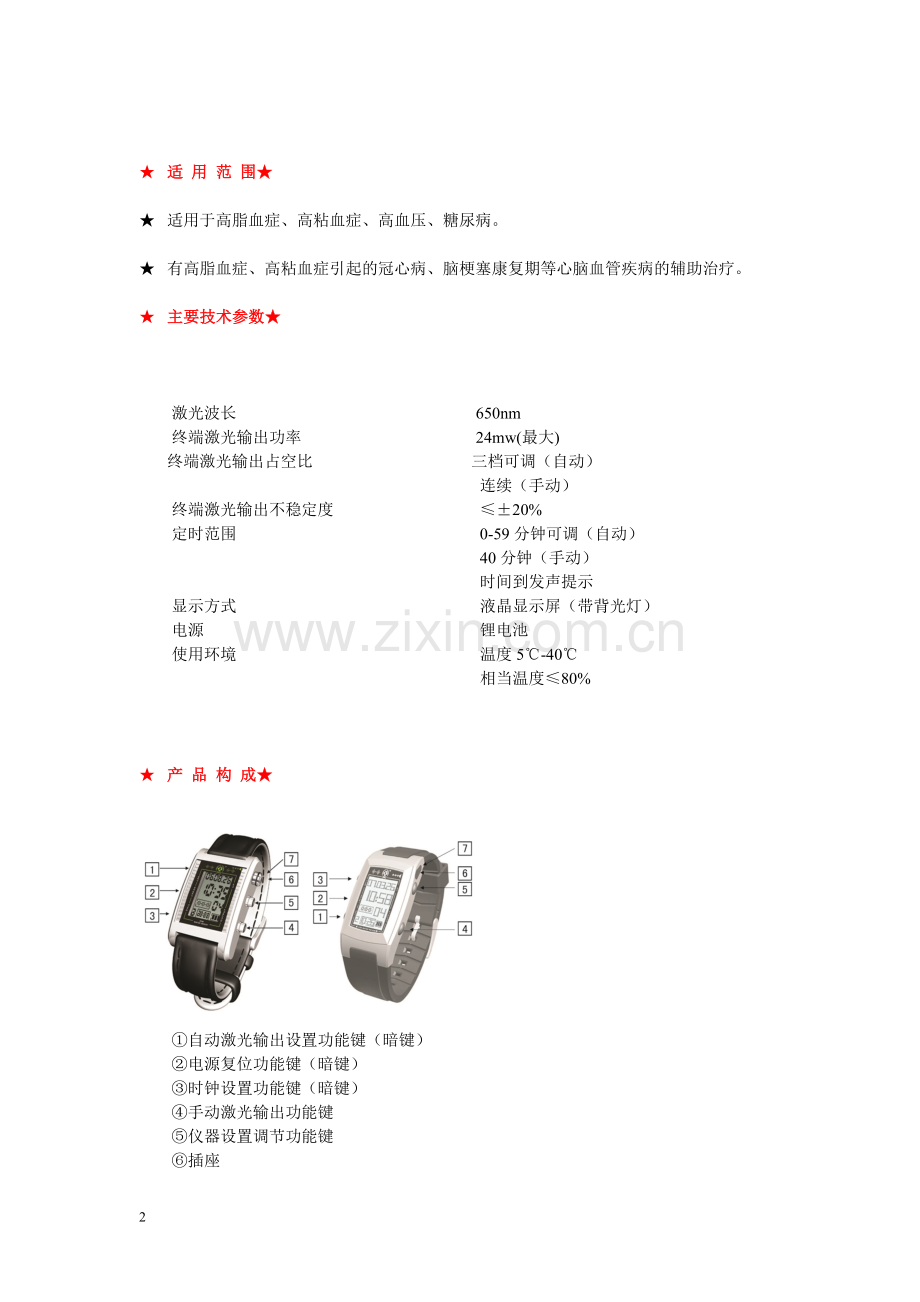

★ 适 用 范 围★

★ 适用于高脂血症、高粘血症、高血压、糖尿病。

★ 有高脂血症、高粘血症引起的冠心病、脑梗塞康复期等心脑血管疾病的辅助治疗。

★ 主要技术参数★

　　激光波长 　　　　　　　　　　　 　　　650nm
　　终端激光输出功率 　　　　　　　　　　 24mw(最大)
终端激光输出占空比 　　　　　　　　 　三档可调（自动）
　　　　　　　　　　　　　　　　　　　　　连续（手动）
　　终端激光输出不稳定度　　　　　　　　　≤±20%
　　定时范围　　　　　　　　　　　　　　　0-59分钟可调（自动）
　　　　　　　　　　　　　　　　　　　　　40分钟（手动）
　　　　　　　　　　　　　　　　　　　　　时间到发声提示
　　显示方式　　　　　　　　　　　　　　　液晶显示屏（带背光灯）
　　电源　　　　　　　　　　　　　　　　　锂电池
　　使用环境　　　　　　　　　　　　　　　温度5℃-40℃
　　　　　　　　　　　　　　　　　　　　　相当温度≤80%

★ 产 品 构 成★

　　①自动激光输出设置功能键（暗键）
　　②电源复位功能键（暗键）
　　③时钟设置功能键（暗键）
　　④手动激光输出功能键
　　⑤仪器设置调节功能键
　　⑥插座
　　⑦插座防水盖

① 显示器 用于显示时间，自动激光输出的相关信息，手动激光输出相关的信息，电池剩余电量。
② 自动激光输出设置功能键①（SET）键（注：长按大于2秒进入设置）进入，进入后显示自动激光输出的次数、输出时间、输出时长（延时）、输出强度，次数"1"后的"时"数字闪烁。再短按（小于2秒），进入"分"，"延时"，"强度"。第二次"时"、"分"、"延时"、"强度"以此类推，循环进入。进入选项后连续2秒不作调整，选择消失，闪烁停止。
③ 理疗复位键 用于恢复至出厂时的设置状态
④ 时钟设置功能键③（TIME）键（注：长按大于2秒进入设置） 用于时间"年"、"月"、"日"、"时"、"分"各项的选择，长按（大于2秒）进入"年"项，进入后"年"数字闪烁。再短按（小于2秒），进入"月"，进入后"月"数字闪烁，以此类推，循环进入。进入选项后连续2秒不作调整，选择消失，闪烁停止。
⑥ 手动激光输出键④（OUTPUT）键（注：长按大于2秒启动） 用手动激光输出。任何时间长按（大于2秒），激光以固定的时长、强度输出。再长按，取消激光输出。
⑦仪器设置调节功能键⑤用于数字调整。调整数字时，每按一下数字增加"1"，循环递增，调整激光强度时，每按一下增加一颗"*"。
⑧ 激光输出窗口 用于输出输光
⑨ 插座 用于电池充电
⑩ 插座防水盖 用于保护插座及防水。

★ 显 示 屏★

⑴ 百家益商标
　　⑵ 时钟年
　　⑶ 自动激光输出设置功能键
　　⑷ 时钟月
　　⑸ 时钟时
　　⑹ 理疗复位键符号
　　⑺ 激光输出功率
　　⑻ 时钟设置键符号
　　⑼ 每天激光自动输出次数
　　⑽ 每天激光自动输出时间
　　⑾ 插座符号
　　⑿ 时钟日
　　⒀ 上翻键符号
　　⒁ 时钟分
　　⒂ 激光输出延时
　　⒃ 激光手动输出键符号
　　⒄ 电池剩余电量指示

★ 参数设置调整范围★

时间调整范围
　　年：00-99 循环可调；月：1-12循环可调；
　　日：1-31循环可调； 时：00-23循环可调；
　　分：00-59循环可调；
自动激光输出参数调整范围
　　时：00-23循环可调；分：00-59循环可调；
　　延时：0-59循环可调；
　　激光输出强度：*、**、***循环可调

★ 调 整 时 间★

长按时间功能键③“time”(时间超过2秒)键，时间的“年”烁，进入时间调整功能，再按时间功能键③“time”(时间不超过2秒)键，时间“月”闪烁。每按一次移动一项，顺序为年 月 日 时 分 年。
当某项闪烁时，按仪器设置调节功能键⑤ “up”键进行调整，每按一下，数字增加“1”，在该项的范围内，递增循环进行。
在数字闪烁时，停止按动超过2秒，调整结束，结果为显示屏显示时间。
（见下页时间调整示例）

时间调整示例

将05年02月15日5点15分调整为06年4月15日20点10分
● 长按时钟设置功能③键“time”键,年数字05闪烁，按仪器设置调节功能键⑤“up”键一下，05上翻为06；
● 长按时钟设置功能③“time”键一下，月数字02闪烁，按仪器设置调节功能键⑤“up ”键二下，02上翻为04；
● 再按“time”键一下，日数字15闪烁，该数字不需调整，所以不按仪器设置调节功能键⑤“up”键；
● 再按“time” 键一下，时数字5闪烁，按仪器设置调节功能键⑤“up” 直至5上翻为20；
● 再按时钟设置功能③“time” 键一下，分数字15闪烁，按仪器设置调节功能键⑤“up”键直至15上翻为10。
● 停止按任何按键，2秒后调整结束。

★ 自动激光输出设置★
　　自动激光理疗每天最多可以设置两次。
　　长按自动激光输出设置功能键（暗键）①"set"（时间超过2秒）键，显示屏出现自动激光输出的参数且第1次激光输出的时间"时"数这闪烁，进入自动激光输出的参数设置，再按"set"（时间不超过2秒）键，第一次激光输出的时间"分"闪烁，每按一次移动一面，顺序为每1次时分延时激光强度第2次时分延时激光强度。
　　当某项闪烁时，按仪器设置调节功能键⑤"up"键进行调整，每按一下，数字增加1（或增加一颗*），在该项的调整范围内，递增循环进行。
　　在数字闪烁时，停止按动超过2秒，设置结束，显示屏显示的参数，延时设置为"00"时，设置无效。
自动激光调整示例：
　　将治疗仪设置为每天进行两次激光理疗，时间为上午8点和下午18：30，理疗时间分别为30分种和25分钟，强度为最高。
　　● 长按自动激光输出设置功能键（暗键）①"set"(时间超过2秒)键，显示屏出现自动激光输出的参数如下图1 ，且输出时间的"时"闪烁，按仪器设置调节功能键⑤"up"键一下，00上翻为08，如图2；

● 接自动激光输出设置功能键（暗键）①"set"（时间不超过2秒）键，输出时间的"分"闪烁；
● 按自动激光输出设置功能键（暗键）①"set"键，延时"00"闪烁，如下图3，按"up"键上翻为30，如图4；

● 按长按时钟设置功能③"set"键，输出强度"*"闪烁，如图5，按仪器设置调节功能键⑤"up"键上翻为"***"，如图6；

● 按长按时钟设置功能③"set"键，第2次输出时间"00"闪烁，如图7，按上述方法依此进行设置直至符合第二次激光理疗的要求如图8；

★ 手动激光输出设置★
　 长按手动激光功能键④"OUTPUT"（时间超过2秒）键，激光养生表便按固定***功率和40分钟延时输出激光。
治疗仪手动激光输出时，显示屏激光输出参数显示如图所示，且"***"闪烁，延时递减，当输出延时还剩最后1分钟时，治疗仪发出蜂鸣提示，输出延时结束激光养生表自动关闭激光输出。
当手动激光输出工作时再长按手动激光功能键④"OUTPUT"键，关闭激光输出。
　　当手动激光输出延时结束或关闭激光输出后，显示屏恢复手动激光输出前的显示信息。
　　手动激光理疗可以在任何时间和任何状态下进行。
　　使用手动激光输出时请详细阅读并理解产品使用注意事项。

★ 充电★
当治疗仪的电池不足时，激光输出闪烁或输出关闭，此时治疗仪显示屏电源剩余电量指示为空格并闪烁，提醒您不可再进行激光治疗，须对治疗仪进行充电。
治疗仪充电过程如下：拔出治疗仪的插座防水盖，将充电电缆的圆柱插头插入治疗仪的插座，将充电电缆USB插头插入电源适配器USB插座，然后将电源适配器的插头插入220V交流电源插座。（用电脑充电时，将充电电缆的USB插头插入电脑USB插座）充电开始。
电源适配器插入220V交流电源时，电源适配器红色指示灯亮；当治疗仪开始充电时，电源适配器绿色指示灯亮；当治疗仪充电时，电源适配器绿色指示灯灭，此时治疗仪显示屏电源剩余电量指示灯为满格时，应停止充电。
充电结束后，先将电源适配器的插头从交流电缆的USB插头从电源适配器上拔出，再将充电电缆的圆柱插头从治疗仪的插座上拔出，盖上治疗仪的插座防水盖，治疗仪便可进行激光理疗。

★ 标记说明★

★ 使用方法★

★ 日常维护和安全注意事项★

1、 治疗仪在使用中，必须确认已佩戴在正确治疗位置后再打开激光。
2、 治疗仪使用完毕，确认激光已关闭后再将治疗仪从手腕取下，以免激光辐射眼睛。
3、 治疗仪输出的激光绝对避免直接照射眼睛，以防发生不良反应。
4、 治疗仪严禁私自拆卸、修理、改造。
5、 治疗仪勿存放在潮湿、高温、太是直接照射处。
6、 治疗仪勿存放在强磁场、强微波场附近。
7、 治疗仪勿存放在儿童可以拿到的地方。
8、 治疗仪表面有污垢时，可用棉球醮酒精擦拭，请勿使用机溶液、汽油等清洗。
9、 治疗仪使用时要轻拿轻放，切忌摔、压、碰撞和冲击。
10、 治疗仪如有故障，请联系最近的授权服务商进行修理，请勿自行打开机壳。
对用户的承诺：
本公司可向本公司认可的合格技术人员提供维修所需的电路图、元器件清单、图注、校、正细则等资料。

★ 存储及运输条件★

1） 环境温度范围：-40℃～+70℃；
2） 相对湿度范围：≤90％；
3） 大气压力范围：50KPA～106 KPA.

★ 产品清单★

用户开启HA系列型半导体激光治疗仪包装后，应清点如下部件。

名称
数量
HA系列表式半导体激光治疗仪
1
使用说明书
1
快览卡
1
保修卡
1
合格证
1
回执
1
USB连接线
1

★ 功能键速览表★

序号
名称
功能
使用方法
1
自动激光输出设置功能键（暗键）
设置激光自动的时间、功率、时长
1、 长按（大于2秒）进入；
2、 进入后短按，选项转移；
3、 长按取消已有设置。
2
电源复位功能键（暗键）
恢复出厂时的设置
按压
3
时钟设置功能键（暗键）
设置时钟的年、月、日、时、分
1、 长按（大于2秒）进入；
2、 进入后短按，选项转移。
4
手动激光输出功能键（明键）
任意时间输出激光
1、 长按（大于2秒）输出；
2、 再长按取消输出。
5
仪器设置调节功能键
调整参数
进入选项后，每按一下数字增进1，（功率增加一颗﹡）
6
插座
充电
1、 插入充电电缆；
2、 充电电缆插入电源适配器；
3、 电源适配器插入220伏交流电。
7
插座防水盖
防止水汽进入
1、 充电时拔出；
2、 佩载时盖上。
