实验四 半波/全波精密检波整流电路
一、 实验目的：
1.1、了解精密半波/全波检波整流电路的工作原理；
1.2、了解精密半波/全波检波整流电路正常工作的条件。
二、 实验内容：
2.1 精密半波检波整流电路是一种由集成运算放大器构成的精密检波电路。它是由半波整流器(如图8-1所示,由芯片UiA及其附属元件组成)和低通滤波器(如图8-1所示,由芯片UiB及其附属元件组成) 组成。
2.2 精密半波检波整流电路正常工作的条件：
2.2.1 运放的输出电压大于二极管的正向电压。即D1 和 D2 总是一个导通，另一个截止，这样电路就能正常检波。
2.2.2 电路所要求的最小输入电压峰值为Ud/Au (UD 为二极管的正向电压,Au=Rf/R1)。
实验电路图如下：

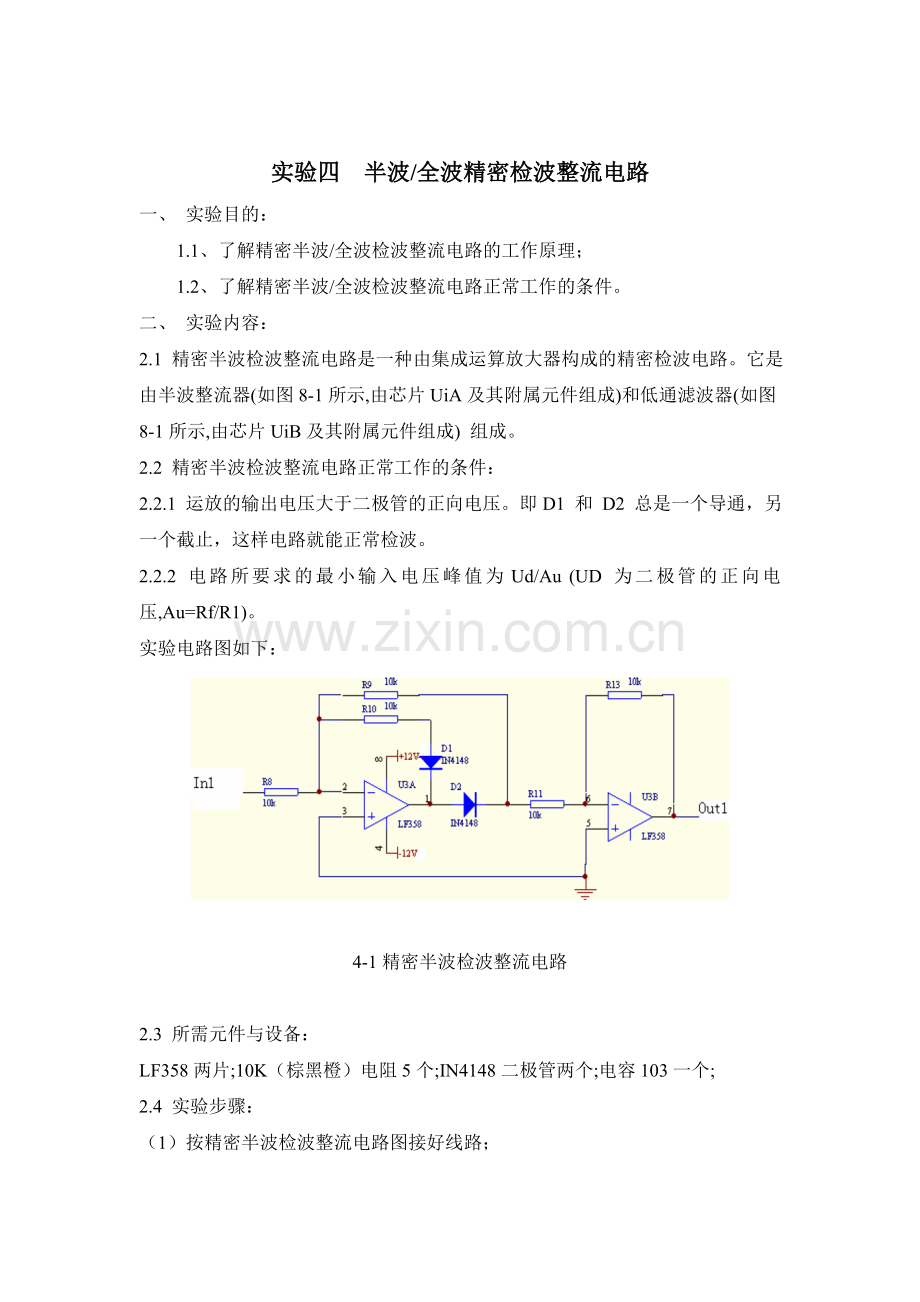

4-1精密半波检波整流电路

2.3 所需元件与设备：
LF358两片;10K（棕黑橙）电阻5个;IN4148二极管两个;电容103一个;
2.4 实验步骤：
（1）按精密半波检波整流电路图接好线路；
（2）接通电源，IN1输入正弦波，在DRVI中分别观察IN1点、OUT1两处的输出波形。

（3） 当In1>0 时，Out1<0 ,D2导通，D1 截止，运放工作在深度负反馈状态。
（4） 当In1< 0 时，Out1> 0 , D2截止，D1导通，构成反相比例放大器。
（5） 把电路的两个二极管反向，观察输出波形。
（6） 把In1输入换成调幅波，分别观察In1点、Out1两处的输出波形,同时与上面所做的正弦波时间的两处波形进行比较。
（7） 在精密半波检波整流电路的基础上，加一级加法运算放大器，就组成了精密全波整流电路。

精密全波检波整流电路

2.5 所需元件与设备：
LF358两片;10K（棕黑黑红棕）电阻5个;IN4148二极管两个;电容103一个;
2.6 实验步骤：
（1） 按精密全波检波整流电路图接好线路；
（2） 接通电源，In2输入调幅波，在DRVI中观测输出波形Out2（或用视波器进行观测）。

（3）当WAV3>0时， D3导通、D4截止，U4B的输入端与反相端输入端输入相同信号，得到电压WAV3=WAV4。
当WAV3<0时，D3截止、D4导通，取R1=R2=R3=R4/2，这时:
U1A的输出为Ua=(1+R2/R1) WAV3=2 WAV3;
U1B的输出为WAV4=(1+R4/R3) WAV3-Ua(R4/R3)=3 WAV3-4 WAV3=- WAV3
（4）观测输出波形，比较和半波的波形有什么区别。

精密半波栓波整流波形

精密全波检波整流波形
三、实验总结
1、半波检波与全波检波有相位上的差别，半波为间隔取值
2、全波检波电路比半波检波电路精度高
