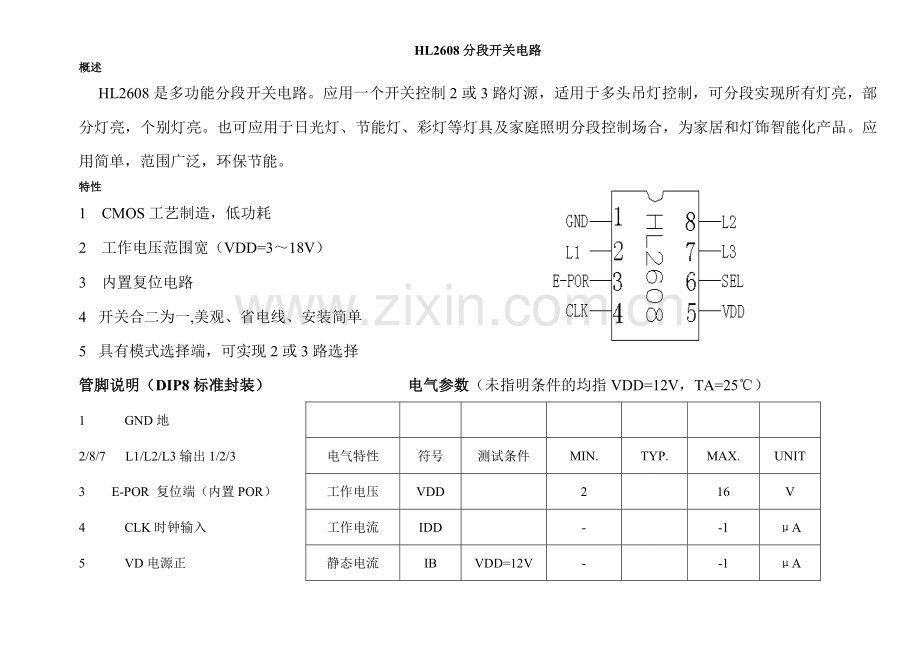

HL2608分段开关电路
概述
HL2608是多功能分段开关电路。应用一个开关控制2或3路灯源，适用于多头吊灯控制，可分段实现所有灯亮，部分灯亮，个别灯亮。也可应用于日光灯、节能灯、彩灯等灯具及家庭照明分段控制场合，为家居和灯饰智能化产品。应用简单，范围广泛，环保节能。
特性

1 CMOS工艺制造，低功耗
2 工作电压范围宽（VDD=3～18V）
3 内置复位电路
4 开关合二为一,美观、省电线、安装简单
5 具有模式选择端，可实现2或3路选择
管脚说明（DIP8标准封装） 电气参数（未指明条件的均指VDD=12V，TA=25℃）
1 GND地

2/8/7 L1/L2/L3输出1/2/3
电气特性
符号
测试条件
MIN.
TYP.
MAX.
UNIT
3 E-POR 复位端（内置POR）
工作电压
VDD

2

16
V
4 CLK时钟输入
工作电流
IDD

-

-1
μA
5 VD电源正
静态电流
IB
VDD=12V
-

-1
μA
6 SEL输出端
输出驱动
IO
VDS=0.5
-
70
-
mA

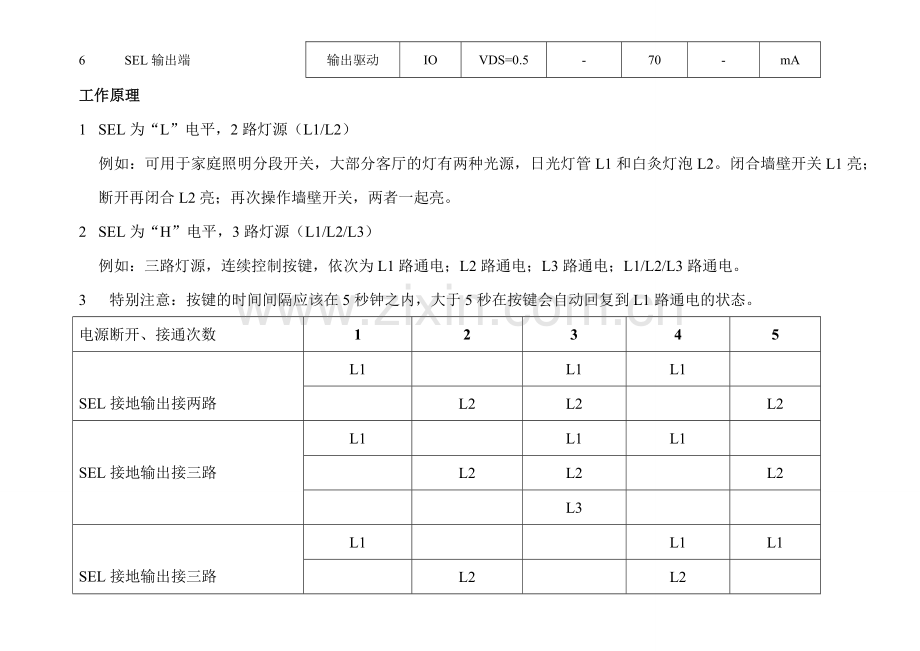

工作原理
1 SEL为“L”电平，2路灯源（L1/L2）
例如：可用于家庭照明分段开关，大部分客厅的灯有两种光源，日光灯管L1和白灸灯泡L2。闭合墙壁开关L1亮；断开再闭合L2亮；再次操作墙壁开关，两者一起亮。
2 SEL为“H”电平，3路灯源（L1/L2/L3）
例如：三路灯源，连续控制按键，依次为L1路通电；L2路通电；L3路通电；L1/L2/L3路通电。
3 特别注意：按键的时间间隔应该在5秒钟之内，大于5秒在按键会自动回复到L1路通电的状态。
电源断开、接通次数
1
2
3
4
5

SEL接地输出接两路
L1

L1
L1

L2
L2

L2

SEL接地输出接三路
L1

L1
L1

L2
L2

L2

L3

SEL接地输出接三路
L1

L1
L1

L2

L2

L3
L3

应用说明
1． 图中开关S，接L为“H”为三路灯源，接R为“L”为两路灯源，不可悬空。
2． 图中C1、C2的值根据继电器的吸合所需电压、电流来确定的，如图，当C1=1.5μF、C2=100μF时，
电源提供最大电流为104mA, 所以接两路输出时，继电器的吸合电流小于50 mA,接三路输出时，继电器的吸合电流小于35 mA,R2为C2的放电电阻，决定连续操作按键的时间间隔。
3． 可以调整5Pin端的电解电容和电阻，来控制连续操作按键的时间间隔。
4． 3Pin的电容可根据需要选择接或不接。
5． 现象描述参考工作原理。

应用原理图

选择参数的计算方法
1． 电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流IO，实际上是流过C1的充放电电流IC。C1容量越大，容抗XC越小，则流经C1的充、放电电流越大。当负载电流IO小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流IDmax小于IC-IO时易造成稳压管烧坏。
2． 为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3． 泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。图中，已知C1为1μF，交流输入为220V/50HZ，求电路能供给负载的最大电流。 C1在电路中的容抗XC为：
XC=1/（2πfC）=1/(2*3.14*50*1.5*10-6)=2123 流过电容器C1的充电电流（IC）为：
IC=U/ XC=220/2123=69mA 通常降压电容C1的容量C与负载电流IO的关系可近似认为：C=14.5I,其中C的容量单位是μF，IO的单位是A。
4． 电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。 尹尚平 06-11-24
