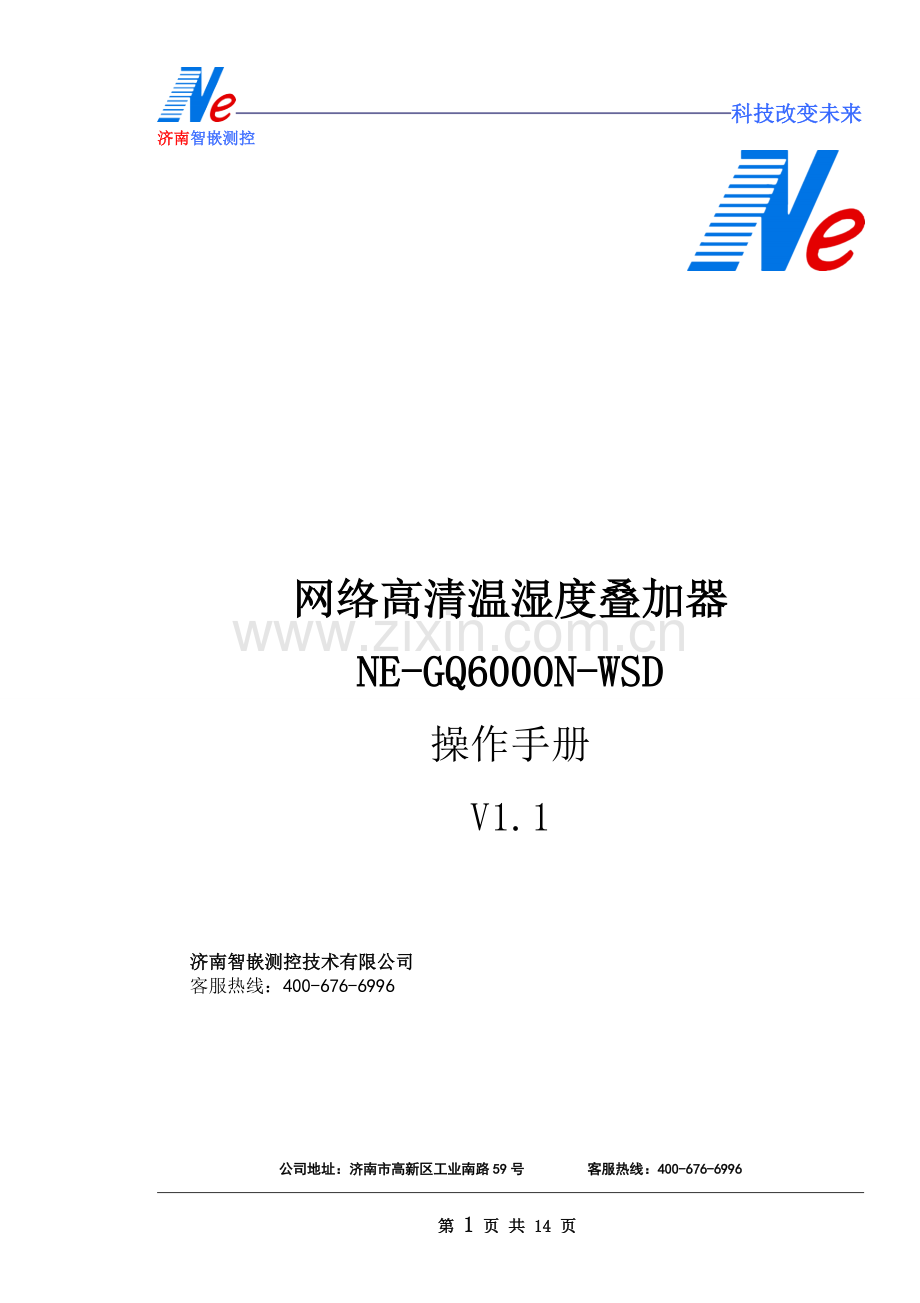

科技改变未来
济南智嵌测控

网络高清温湿度叠加器
NE-GQ6000N-WSD
操作手册
V1.1

济南智嵌测控技术有限公司
客服热线：400-676-6996

公司地址：济南市高新区工业南路59号 客服热线：400-676-6996

第 14 页 共 14 页

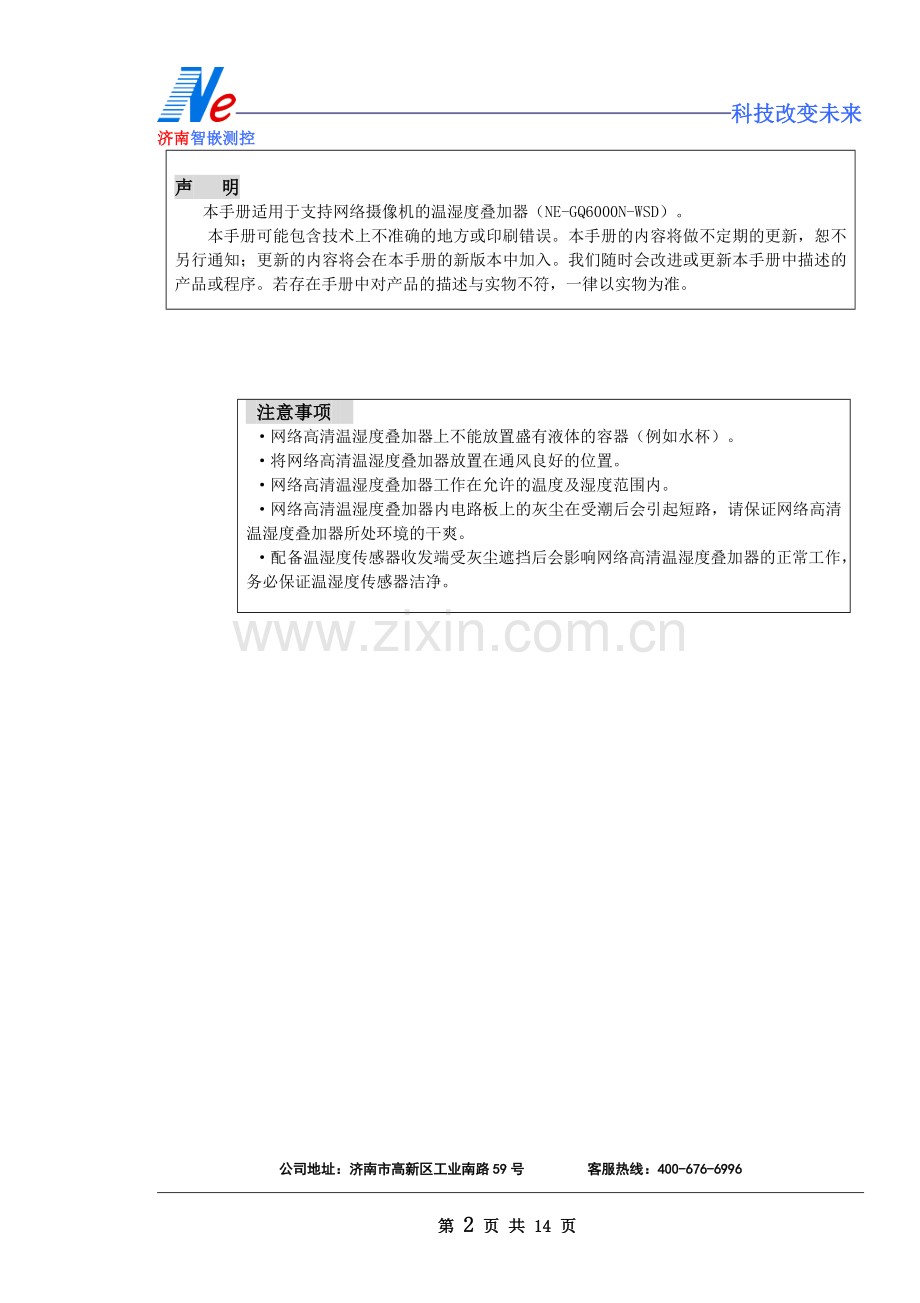

声 明
本手册适用于支持网络摄像机的温湿度叠加器（NE-GQ6000N-WSD）。
本手册可能包含技术上不准确的地方或印刷错误。本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。若存在手册中对产品的描述与实物不符，一律以实物为准。

注意事项
·网络高清温湿度叠加器上不能放置盛有液体的容器（例如水杯）。
·将网络高清温湿度叠加器放置在通风良好的位置。
·网络高清温湿度叠加器工作在允许的温度及湿度范围内。
·网络高清温湿度叠加器内电路板上的灰尘在受潮后会引起短路，请保证网络高清温湿度叠加器所处环境的干爽。
·配备温湿度传感器收发端受灰尘遮挡后会影响网络高清温湿度叠加器的正常工作，务必保证温湿度传感器洁净。

目 录
1 产品介绍 4
1.1 产品概述 4
1.2 功能特点 4
1.3 物品清单 5
2 产品描述 5
2.1 硬件设备参数 5
2.1.1 接口说明 5
2.1.2 技术参数 6
3 硬件安装 7
3.1 电源连接 8
3.2 网络连接 8
3.3 传感器连接 9
4 系统设置 9
5 显示效果 10
6 固件升级 10
6.1网络升级 10
6.1.1硬件准备 10
6.1.2软件准备 10
6.1.3升级流程 11
6.2串口升级 14
7 联系方式 14

1 产品介绍
1.1 产品概述
温湿度字符叠加器/温湿度监控仪是将采集到的温湿度信号叠加到视频信号上的设备，并且提供通讯接口可以对外传输温湿度信号。
温度和湿度是自然界中和人类打交道最多的两个物理参数，无论是在生产实验场所，还是在居住休闲场所，温湿度的采集或监控都十分频繁和重要，温湿度字符叠加器是将温度和湿度数据采集后叠加到视频监控图像上的设备，温湿度数据和视频监控图像可以一起存储到视频录像机中。
1.2 功能特点
1. 摄像头底层协议对接，不会对原有视频信号产生任何影响
叠加后不影响原视频画面清晰度；摄像机视频的画质及分辨率与未安装网络电梯楼层叠加器前一致。
2. 支持POE供电(可选)，不需另加电源设备(订货时需要说明)
3. 字符信息自动反白显示
支持视频亮度自动识别功能，视频变亮时，字符自动变为黑色字体；视频变暗时，字符自动变为白色字符。字符信息的颜色会依据其所在位置的视频画面颜色来自动调整，便于客户识别。
4. 支持中英文、标点符号任意显示
5. 字符显示位置全屏任意可调
自定义字符显示位置，屏幕中上中下左右任意显示。
6. 电磁隔离型抗干扰RS232、RS485电路，默认RS232可用
7. 远程升级功能，设备无需返厂即可升级系统固件，提供定制化服务
人性化产品服务支持，远程升级，简化程序，大大缩短设备升级所需时间。一对一产品顾问支持，以满足客户需求为基础，量身打造定制化服务，完成设备的功能扩展、协议对接和兼容反馈。
1.3 物品清单
名称
数量
串口升级配置线
1条
温湿度传感器
1只
叠加器主机
1台
保修卡
1张
合格证
1张

2 产品描述
2.1 硬件设备参数
2.1.1 接口说明
电源接口，指示灯及网络接口实物图

传感器接口及其它预留接口实物图

标号名称
功能说明
COM1 G
串口1地
COM1 R/B
串口1数据接收端或RS485总线B线
COM1 T/A
串口1数据发送端或RS485总线A线
COM2 G
串口2地
COM2 R
串口2数据接收端
COM2 T
串口2数据发送端
GPIO (1)
备用IO口
GPIO (2)
温湿度传感器数据接口 (黄色线)
GPIO (3)
温湿度传感器电源负接口 (黑色线)
GPIO (4)
温湿度传感器电源正接口 (红色线)
GPIO (5--8)
备用IO口
DC 5V
5V直流电源输出接口(备用)
DC 12V
12V直流电源输出接口(备用)
POWER
12V直流电源输入接口，当使用POE供电时，此处不要接东西
PWR
电源指示灯
WORK
叠加器工作指示灯
COM1
串口1通讯数据接收指示灯
COM2
串口2通讯数据接收指示灯
LINK1
网络接入指示灯
LINK2
网络接出指示灯
LINK IN
网络接入口
LINK OUT
网络接出口

2.1.2 技术参数
主机尺寸
长*宽*高 130mm*120mm*30mm
电源电压
DC12V
功  耗
<5W
环境温度
-40℃- 85℃
相对湿度
< 90%
传感器接口
单总线接口
温度测量范围
-40℃--+80℃
温度测量精度
±1℃
湿度测量精度
±3%RH(25℃)
传感器工作方式
光电式
湿度响应时间
2S
温度响应时间
6S
传感器传输距离
15米
传感器功耗
<0.5W
网络接口
10M/100M自适应

3 硬件安装

系统安装示意图如下：

3.1 电源连接
NE-GQ6000N-WSD默认不支持POE供电模式(如需要POE供电模式请在购货时说明)。使用直流电源供电时，请使用我们配带的12V电源连接到POWER口即可；如使用POE供电，则直接将带有POE供电线的网线直接插入到网口即可。
3.2 网络连接
使用一条网线将叠加器接入到网络摄像机所在局域网中，叠加器可以自动搜索网络和摄像机进行IP配置。
3.3 传感器连接
将传感器探头直接插到叠加器的GPIO(1-4)口即可，如需延长温湿度的接线请不要超过15米，同时注意温湿度的红色，黑色及黄色线不要接错。

4 系统设置
根据摄像头的型号不同，设置方式及使用的软件也有所不同，具体的如何设置请查看各个摄像头设置说明文档。

5 显示效果

6固件升级
6.1网络升级
6.1.1硬件准备
网络摄像机字符叠加器设备、网线、交换机、电脑、电源。
6.1.2软件准备
1． 升级软件“GQ6000N升级软件.exe”，升级主程序。

2． 网络叠加器配置软件：

6.1.3升级流程
1. 将叠加器主机、交换机、电脑等设备上电运行，请确保设备、电脑在同一个局域网内；
2. 通过叠加器配置软件搜索到设备，查看该设备的IP地址及软件版本信息；
3. 打开“GQ6000N升级软件.exe”升级程序，

请输入设备的IP地址（IP地址从叠加器配置软件上可查看到），端口;
4. 点击‘联机设备’按钮，连接成功的话 指示灯会变为绿色；

5. 点击‘选择程序’，按钮，在弹出框中选择要升级的程序‘.bin’

6. 点击‘升级’按钮，进入升级过程，升级进度条滚动。

7. 升级结束，升级软件上显示此次升级结束；

8. 此后设备会自动加载升级程序（需等待一段时间），打开配置软件重新搜索设备，能够搜索到设备说明程序升级成功。
9. 升级成功，您可以正常使用了。

6.2串口升级
1． 叠加器断电；
2． 使用串口线将电脑的串口和叠加器串口COM1进行连接；
3． 点击 选择程序 选择本文件夹下 .bin文件；
4． 打开升级软件波特率选择 115200；
5． 点击升级，叠加器上电，等待升级结束。
7 联系方式
公 司：济南智嵌测控技术有限公司
地 址：山东济南高新工业南路59号 中铁财智中心4号楼24层2408
电 话：400 676 6996 0531-62391062
传 真：0531-62391062
销售邮箱： sales@
技术支持邮箱: tk@
