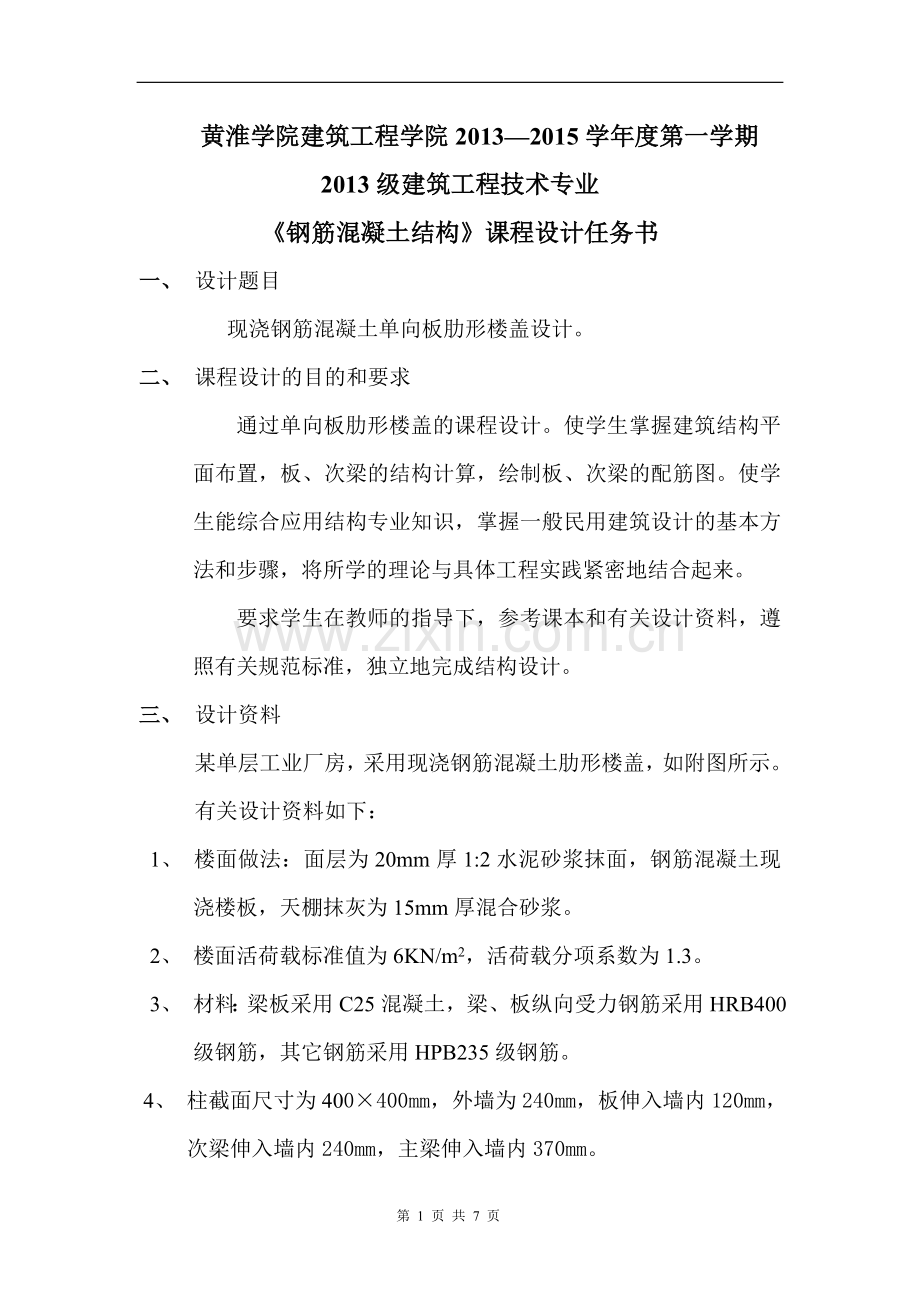

黄淮学院建筑工程学院2013—2015学年度第一学期
2013级建筑工程技术专业
《钢筋混凝土结构》课程设计任务书
一、 设计题目
现浇钢筋混凝土单向板肋形楼盖设计。
二、 课程设计的目的和要求
通过单向板肋形楼盖的课程设计。使学生掌握建筑结构平面布置，板、次梁的结构计算，绘制板、次梁的配筋图。使学生能综合应用结构专业知识，掌握一般民用建筑设计的基本方法和步骤，将所学的理论与具体工程实践紧密地结合起来。
要求学生在教师的指导下，参考课本和有关设计资料，遵照有关规范标准，独立地完成结构设计。
三、 设计资料
某单层工业厂房，采用现浇钢筋混凝土肋形楼盖，如附图所示。有关设计资料如下：
1、 楼面做法：面层为20mm厚1:2水泥砂浆抹面，钢筋混凝土现浇楼板，天棚抹灰为15mm厚混合砂浆。
2、 楼面活荷载标准值为6KN/m2，活荷载分项系数为1.3。
3、 材料：梁板采用C25混凝土，梁、板纵向受力钢筋采用HRB400级钢筋，其它钢筋采用HPB235级钢筋。
4、 柱截面尺寸为400×400mm，外墙为240mm，板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。

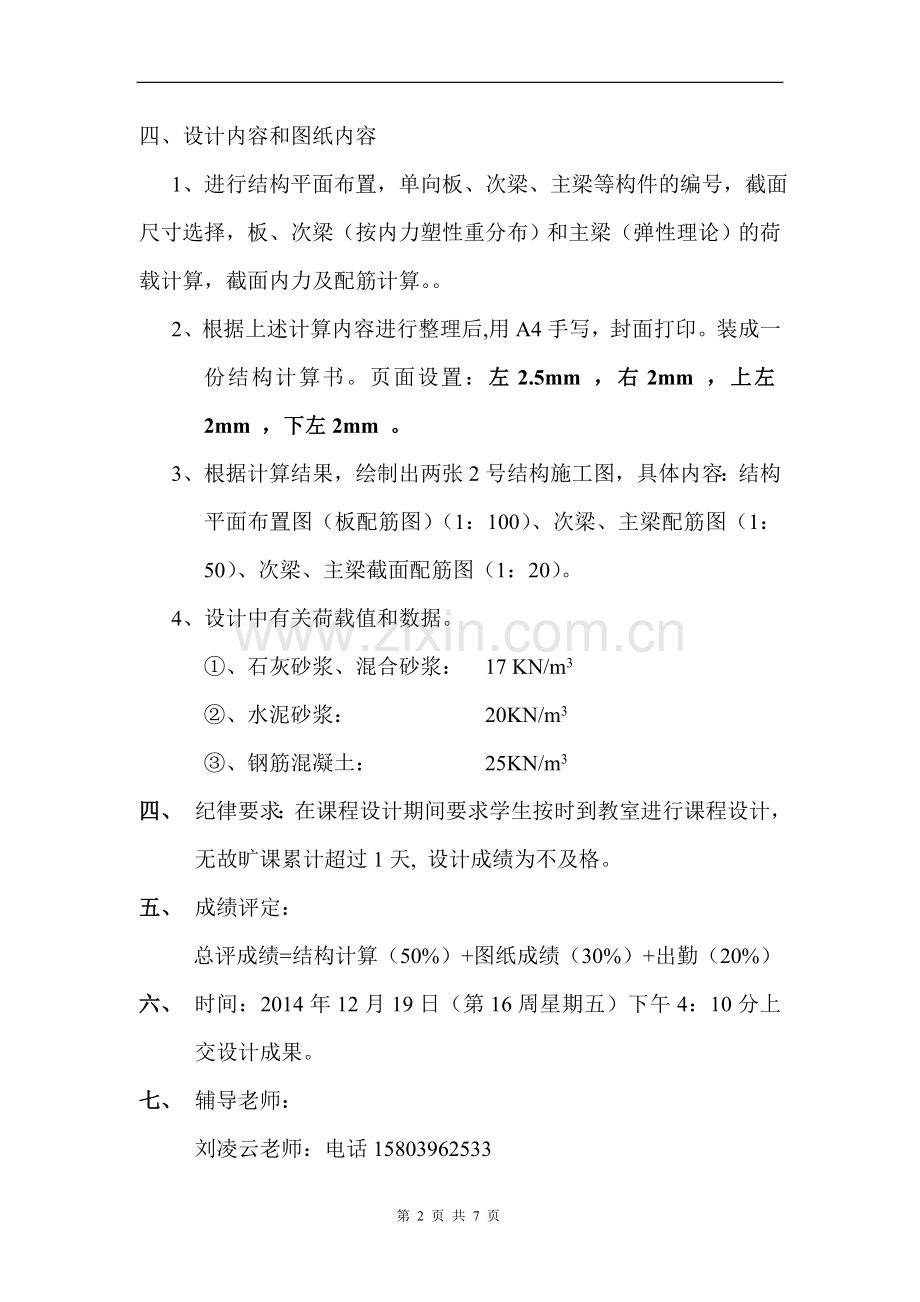

四、设计内容和图纸内容
1、进行结构平面布置，单向板、次梁、主梁等构件的编号，截面尺寸选择，板、次梁（按内力塑性重分布）和主梁（弹性理论）的荷载计算，截面内力及配筋计算。。
2、根据上述计算内容进行整理后,用A4手写，封面打印。装成一份结构计算书。页面设置：左2.5mm ，右2mm ，上左2mm ，下左2mm 。
3、根据计算结果，绘制出两张2号结构施工图，具体内容：结构平面布置图（板配筋图）（1：100）、次梁、主梁配筋图（1：50）、次梁、主梁截面配筋图（1：20）。
4、设计中有关荷载值和数据。
①、石灰砂浆、混合砂浆： 17 KN/m3
②、水泥砂浆： 20KN/m3
③、钢筋混凝土： 25KN/m3
四、 纪律要求：在课程设计期间要求学生按时到教室进行课程设计，无故旷课累计超过1天, 设计成绩为不及格。
五、 成绩评定：
总评成绩=结构计算（50%）+图纸成绩（30%）+出勤（20%）
六、 时间：2014年12月19日（第16周星期五）下午4：10分上交设计成果。
七、 辅导老师：
刘凌云老师：电话[phone]
八、附图：

楼盖平面图

第 7 页 共 7 页
黄淮学院建筑工程学院2014—2015学年度第一学期
2013级建筑工程技术专业
《钢筋混凝土结构》课程设计指导书
学 分： 2
学 时： 二周
适用专业：建筑工程技术
一、设计题目：现浇钢筋混凝土单向板肋形楼盖
二、设计过程：
（一）、结构布置及梁板尺寸选择
1、根据所给的设计资料，按照单向板的条件，布置次梁，主梁。
2、在计算书中用单线条画出结构平面布置图。进行梁板编号。
3、进行带壁柱墙高厚比的验算。参照课本例题10.1.8。
3、初步确定梁、板截面尺寸。
单向连续板 h≥ L0，对工业建筑要求h≥80mm。
次梁：h=（）L0
b=（）h
主梁：h=（1/10～1/18）L0
b=（）h
（二） 、单向板内力及配筋计算
1、 荷载计算
2、 确定计算简图及计算跨度
3、 单向板采用塑性内力分布方法计算， 单向板在边缘处均视为铰支座、中间视为固支座、跨度超过五跨时，取五跨连续板计算。
计算跨度：边跨：L01=Ln1+a/2。
L01=Ln1+h/2 取小值
中间跨：L02=Ln2
4、 弯矩计算
弯矩计算公式：M=a(g+q)lo2
其中 a——弯矩系数 参见表1
表1 连续梁及连续单向板弯矩计算系数a

截面位置

支撑情况
边跨
第二跨
中间跨
端支座
边跨中
第二支座
第二跨中
中间支座
中间跨中
梁板搁置墙上
0
1/11
两端连续：—1/10

三跨以上连续：
—1/11
1/16
—1/14
1/16
整浇刚性连接
板
—1/16
1/14
梁
—1/24
梁与柱刚性连接
—1/16
1/14

5、截面配筋计算及构造配筋
（三）次梁计算
1、荷载计算
2、确定计算简图
3、内力计算：按内力塑性重分布（弯矩及剪力计算）
弯矩计算公式： M=a(g+q)lo2
其中 a——弯矩系数 参见表1
剪力计算公式： V=β(g+q)ln
其中β——剪力系数 参见表2
表2 连续梁剪力计算系数β
截面位置

支撑情况
边跨
第二跨
中间跨
内侧
外侧
内侧
外侧
内侧
搁置墙上
0.45
0.60
0.55
0.55
0.55
刚性连接
0.50
0.55

4、截面配筋计算及构造配筋
（四）主梁计算
1、荷载计算
2、确定计算简图
3、内力计算按弹性理论（弯矩及剪力计算）
均匀荷载作用时
弯矩计算公式： M=K1gl02+K2qlO2
剪力计算公式： V= K3gl0+K4qlO
集中荷载作用时
弯矩计算公式： M=K1Gl0+K2QlO
剪力计算公式： V= K3G+K4Q
其中K1、K2、 K3、 K4 内力系数 参见书本附表3
4、截面配筋计算及构造配筋
（五）绘出结构施工图
1、结构平面布置图（板配筋图）（1：100）
2、次梁、主梁配筋图（1：100）
3、次梁截面配筋图（1：20）。
4、主梁截面配筋图（1：20）
三、设计资料：
参见《钢筋混凝土结构》例题。
