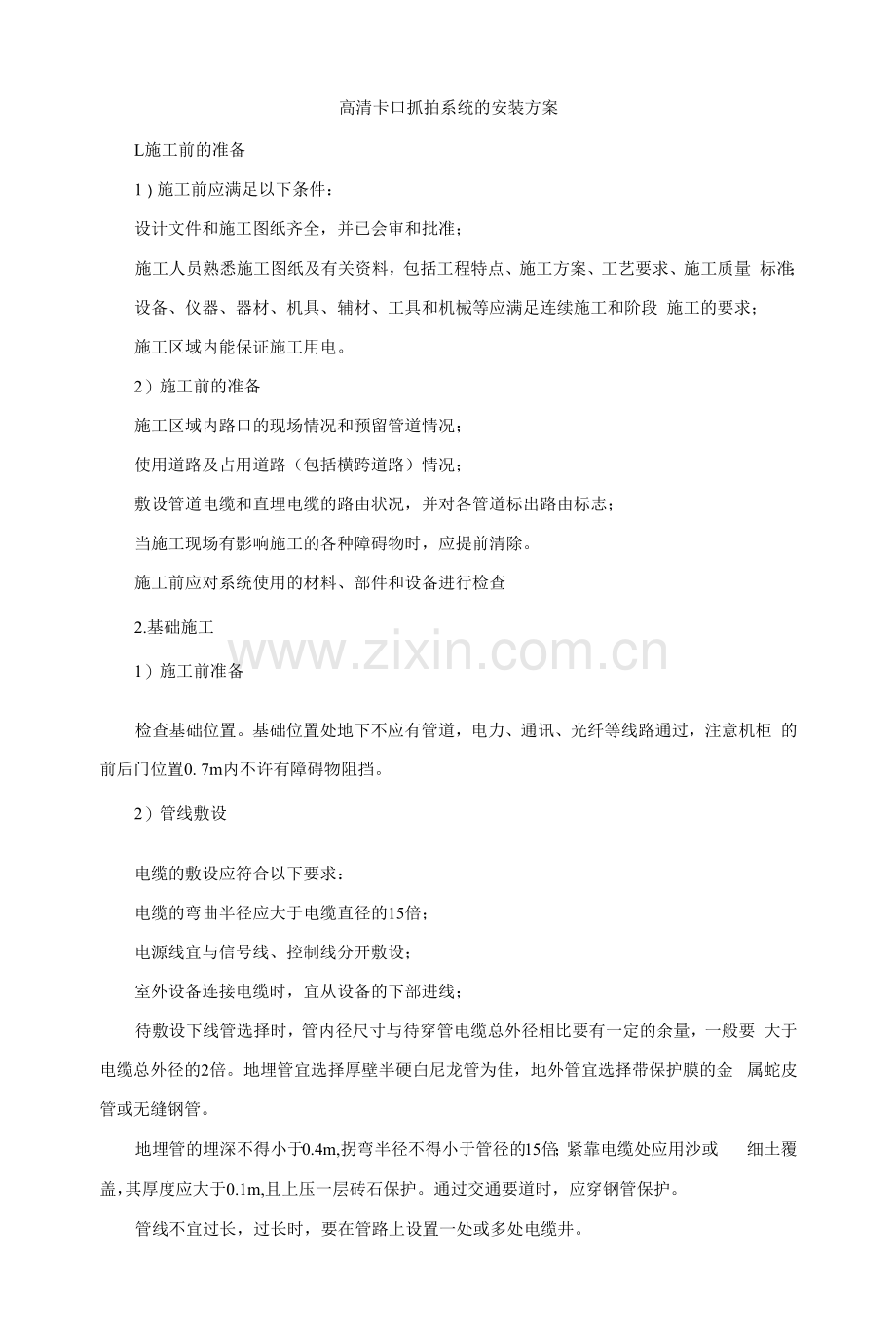

高清卡口抓拍系统的安装方案
L施工前的准备
1）施工前应满足以下条件：
设计文件和施工图纸齐全，并已会审和批准；
施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量 标准；
设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段 施工的要求；
施工区域内能保证施工用电。
2）施工前的准备
施工区域内路口的现场情况和预留管道情况；
使用道路及占用道路（包括横跨道路）情况；
敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志；
当施工现场有影响施工的各种障碍物时，应提前清除。
施工前应对系统使用的材料、部件和设备进行检查
2.基础施工
1）施工前准备
检查基础位置。基础位置处地下不应有管道，电力、通讯、光纤等线路通过，注意机柜 的前后门位置0. 7m内不许有障碍物阻挡。
2）管线敷设
电缆的敷设应符合以下要求：
电缆的弯曲半径应大于电缆直径的15倍；
电源线宜与信号线、控制线分开敷设；
室外设备连接电缆时，宜从设备的下部进线；
待敷设下线管选择时，管内径尺寸与待穿管电缆总外径相比要有一定的余量，一般要 大于电缆总外径的2倍。地埋管宜选择厚壁半硬白尼龙管为佳，地外管宜选择带保护膜的金 属蛇皮管或无缝钢管。
地埋管的埋深不得小于0.4m,拐弯半径不得小于管径的15倍；紧靠电缆处应用沙或 细土覆盖，其厚度应大于0.1m,且上压一层砖石保护。通过交通要道时，应穿钢管保护。
管线不宜过长，过长时，要在管路上设置一处或多处电缆井。

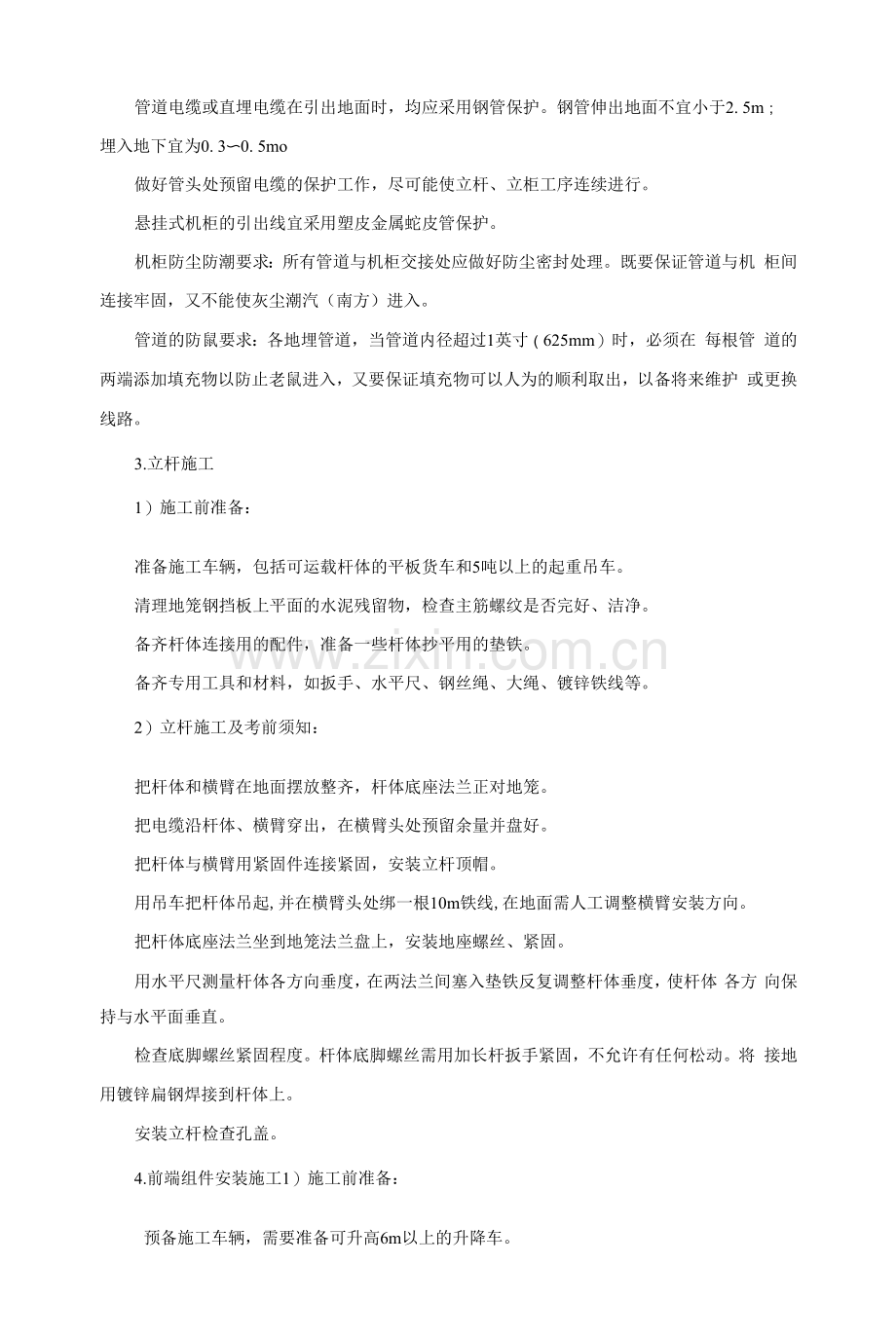

管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小于2. 5m； 埋入地下宜为0. 3〜0. 5mo
做好管头处预留电缆的保护工作，尽可能使立杆、立柜工序连续进行。
悬挂式机柜的引出线宜采用塑皮金属蛇皮管保护。
机柜防尘防潮要求：所有管道与机柜交接处应做好防尘密封处理。既要保证管道与机 柜间连接牢固，又不能使灰尘潮汽（南方）进入。
管道的防鼠要求：各地埋管道，当管道内径超过1英寸（625mm）时，必须在 每根管 道的两端添加填充物以防止老鼠进入，又要保证填充物可以人为的顺利取出，以备将来维护 或更换线路。
3.立杆施工
1）施工前准备：
准备施工车辆，包括可运载杆体的平板货车和5吨以上的起重吊车。
清理地笼钢挡板上平面的水泥残留物，检查主筋螺纹是否完好、洁净。
备齐杆体连接用的配件，准备一些杆体抄平用的垫铁。
备齐专用工具和材料，如扳手、水平尺、钢丝绳、大绳、镀锌铁线等。
2）立杆施工及考前须知：
把杆体和横臂在地面摆放整齐，杆体底座法兰正对地笼。
把电缆沿杆体、横臂穿出，在横臂头处预留余量并盘好。
把杆体与横臂用紧固件连接紧固，安装立杆顶帽。
用吊车把杆体吊起,并在横臂头处绑一根10m铁线,在地面需人工调整横臂安装方向。
把杆体底座法兰坐到地笼法兰盘上，安装地座螺丝、紧固。
用水平尺测量杆体各方向垂度，在两法兰间塞入垫铁反复调整杆体垂度，使杆体 各方 向保持与水平面垂直。
检查底脚螺丝紧固程度。杆体底脚螺丝需用加长杆扳手紧固，不允许有任何松动。将 接地用镀锌扁钢焊接到杆体上。
安装立杆检查孔盖。
4.前端组件安装施工1）施工前准备：
预备施工车辆，需要准备可升高6m以上的升降车。
预备专用工具和材料，如扳手、水平尺、镀锌铁线等。
设备组件的检查：各部件是否齐全
预备并检查前端组件安装用的配件，如U型环、螺母、弹垫、平垫。
2）设备安装:
摄像机组件安装 需把摄像机组件安装在横臂出线孔上，用U型环把摄像机组件托盘 固定在横臂上并使摄像机组件托盘保持水平。
5.接线施工
1）立杆接线施工：
从每个出线孔（不含最后一个）依次向下一个出线孔穿一组线。
横臂杆上所有外置线路都应处于包塑蛇皮管之类护管的保护之下。
在防护罩内首先把补光灯引线与补光灯电源线按线色汇头并用绝缘胶布做保护，再分 别把摄像机电源线按接线图压到防护罩接线端子上，在截线时必须留有一定余量，不准在接 线后线路处于绷紧状态。
检查防护罩盖是否扣紧、横臂杆杆头是否安装堵头并用螺丝固定、立杆杆顶是否安装 保护帽并用螺丝固定。
2）主机柜接线施工：
把接地镀锌扁钢通过铜辫子（两端需压接铜线鼻子）连接到主机柜接地螺栓上。
3）通电检查：
分别接通主机柜主电源开关、摄像机电源开关。
通过监视器分别观察各摄像机图像显示情况，在正常日光照射下，图像显示稳定，不 会出现非摄像机或镜头调试原因产生的故障。
通过设置补光灯时间控制器，分别点亮各方向补光灯，观察补光灯是否可以点亮且接 线是否正确
6.设备调试参照设备说明书及调试规范进行调试。
