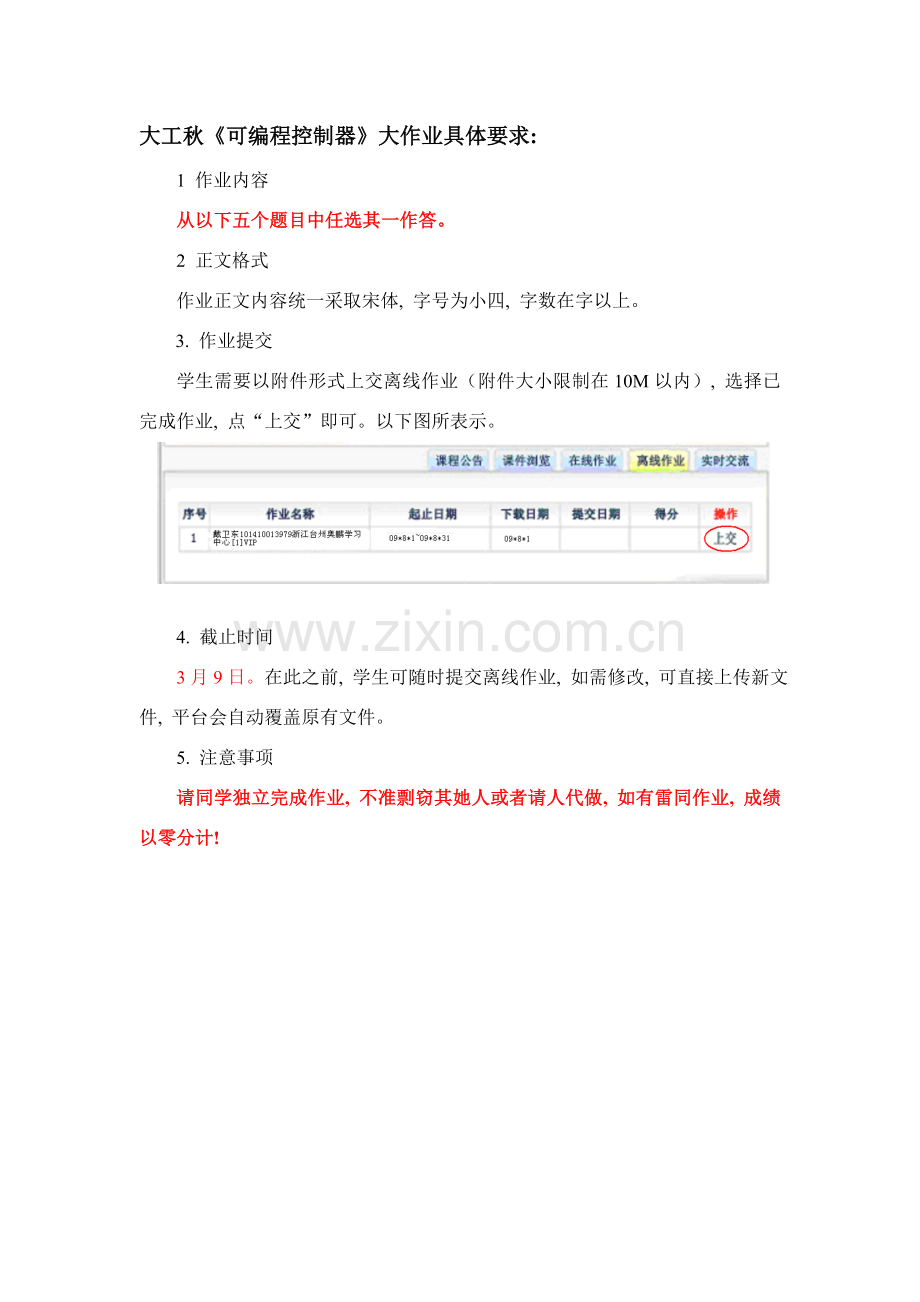

大工秋《可编程控制器》大作业具体要求:
1 作业内容
从以下五个题目中任选其一作答。
2 正文格式
作业正文内容统一采取宋体, 字号为小四, 字数在字以上。
3. 作业提交
学生需要以附件形式上交离线作业（附件大小限制在10M以内）, 选择已完成作业, 点“上交”即可。以下图所表示。

4. 截止时间
3月9日。在此之前, 学生可随时提交离线作业, 如需修改, 可直接上传新文件, 平台会自动覆盖原有文件。
5. 注意事项
请同学独立完成作业, 不准剽窃其她人或者请人代做, 如有雷同作业, 成绩以零分计!

题目一: 三相异步电动机正反转控制
设计要求: （1）首先对可编程序控制器（PLC）产生与发展、 关键性能指标、 分类、 特点、 功效与应用领域等进行简明介绍;
（2）选择西门子S7－200 系列PLC, 设计出能对三相异步电动机进行正反转控制主电路和继电器控制电路图;
（3）对输入输出继电器及其它编程元件地址进行分配, 画出I/O口接线图, 列出PLC控制程序（梯形图进行截图, 语句表可直接拷贝）并对程序作出解释;
（4）总结: 需要说明问题以及设计心得体会。

题目二: 三相异步电动机Y--△起动PLC控制
设计要求: （1）首先对可编程序控制器（PLC）产生与发展、 关键性能指标、 分类、 特点、 功效与应用领域等进行简明介绍;
（2）选择西门子S7－200 系列PLC, 设计出能对三相异步电动机机进行Y--△起动主电路和继电器控制电路图;
（3）对输入输出继电器及其它编程元件地址进行分配, 画出I/O口接线图, 列出PLC控制程序（梯形图进行截图, 语句表可直接拷贝）并对程序作出解释;
（4）总结: 需要说明问题以及设计心得体会。

题目三: 运料小车三位控制系统设计
运料小车控制示意图以下图所表示, 小车在初始状态时停在中间, 限位开关I0.0为ON, 按下起动按钮I0.3, 小车开始右行, 并按图所表示次序运动, 最终返回并停在初始位置。

设计要求: （1）首先对可编程序控制器（PLC）产生与发展、 关键性能指标、 分类、 特点、 功效与应用领域等进行简明介绍;
（2）设计选择西门子S7－200 系列PLC, 画出控制系统次序功效图, 列出PLC控制程序（梯形图进行截图, 语句表可直接拷贝）并对程序作出解释;
（3）总结: 需要说明问题以及设计心得体会。

题目四: 三层电梯PLC控制系统设计
设计要求: （1）首先对可编程序控制器（PLC）产生与发展、 关键性能指标、 分类、 特点、 功效与应用领域等进行简明介绍;
（2）设计选择西门子S7－200 系列PLC, 控制要求: ①电梯内设置楼层呼叫按钮, 抵达楼层数指示; ②电梯外设置上行与下行呼叫按钮, 运行方向指示与抵达楼层数指示; ③没有呼叫信号时, 电梯可停留在任一层。附加可选功效: 增加变频器实现电动机速度控制。保护要求: 系统需设短路保护、 过载保护、 失压和欠压保护、 电机超速保护。
（3）对输入输出继电器及其它编程元件地址进行分配, 画出I/O接线图及三层电梯主电路, 列出PLC控制程序（梯形图进行截图, 语句表可直接拷贝）并对程序作出解释;
（4）总结: 需要说明问题以及设计心得体会。

题目五: 十字路口交通灯控制设计
起动后, 南北红灯亮并维持30s。在南北红灯亮同时, 东西绿灯也亮, 东西绿灯亮25s后闪亮, 3s后熄灭, 东西黄灯亮, 黄灯亮2s后, 东西红灯亮, 与此同时, 南北红灯灭, 南北绿灯亮。南北绿灯亮25s后闪亮, 3s后熄灭, 南北黄灯亮, 黄灯亮2s后, 南北红灯亮, 东西红灯灭, 东西绿灯亮。依次循环。
十字路口交通灯控制示意图立刻序图以下图所表示。

设计要求: （1）首先对可编程序控制器（PLC）产生与发展、 关键性能指标、 分类、 特点、 功效与应用领域等进行简明介绍;
（2）设计选择西门子S7－200 系列PLC, 对其I/O口进行分配, 列出PLC控制程序（梯形图进行截图, 语句表可直接拷贝）并对程序作出解释;
（3）总结: 需要说明问题以及设计心得体会。

题目一: 三相异步电动机正反转控制

1 可编程序控制器PLC概况
1.1 PLC定义
早期可编程控制器是为了替换继电器控制线路, 采取存放器程序指令完成次序控制而设计。它仅有逻辑运算、 定时、 计数等功效, 采取开关量控制, 实际只能进行逻辑运算, 所以称为可编程逻辑控制器, 简称PLC（Programmable Logic Controller）。进入20世纪80年代后, 采取了16位和少数32位微处理器组成PLC, 使得可编程逻辑控制器在概念、 设计、 性能上都有了新突破。采取微处理器以后, 这种控制器功效不再局限于当初逻辑运算, 增加了数值运算、 模拟量处理、 通信等功效, 成为真正意义上可编程控制器（Programmable Controller）, 简称为PC。不过为了与个人计算机PC（Personal Computer）相区分, 长将可编程控制器仍成为PLC。
伴随可编程控制器不停发展, 其定义也在不停改变。国际电工委员会（IEC）曾于1982年11月颁布了可编程控制器标准草案第一稿, 1985年1月发表了第二稿, 1987年2月又颁布了第三稿。1987年颁布可编程控制器定义以下:
“可编程逻辑控制器是专为在工业环境下应用而设计一个数字运算操作电子装置, 是带有存放器、 能够编制程序控制器。它能够存放和实施命令, 进行逻辑运算、 次序控制、 定时、 计数和算术运算等操作, 并经过数字式和模拟
式输入、 输出, 控制多种类型机械或生产过程。可编程控制器及其相关外围设备, 都应按易于工业控制系统形成一个整体、 易于扩展其功效标准设计。
1.2 PLC工作原理
PLC实质上是一个专用与工业控制计算机, 其硬件结构基础上与微型计算机相近, 在结构上分为固定式和组合式（模块式）两种, 固定式PLC包含CPU板, I/O板, 显示面板, 内存块, 电源等, 这些元素组合成一个不可拆卸整体。模块式PLC包含CPU模块, I/O模块, 内存模块, 电源模块, 底板或机架。这些模块能够根据一定规则组合配置。
根据可编程控制器系统组成原理, 可编程控制器系统由传感器, 可编程控制器和实施器组成, 可编程控制器经过循环扫描输入端口状态, 实施用户程序来实现控制任务, 其操作过程以下图1所表示。

图1.1 PLC操作过程
PLC输入模块输入信号状态与传感器信号相对应, 为传感器信号经过隔离和滤波后有效信号。开关量输入电路经过识别传感器0、 1电平, 识别开关通断。
CPU在每个扫描周期开始扫描输入模块信号状态, 并将其状态送入到输入映像寄存器区域; CPU依据用户程序中程序指令来处理传感器信号, 并将其处理结果送到输出映像寄存器。现代PLC已经含有了处理模拟量功效, 不过相对于开关量处理较复杂部分。PLC输出模块含有一定负载驱动能力, 在额定负载以内, 直接和负载相连, 能够驱动对应实施器。
在PLC处于运行状态时, 从内部处理、 通信操作、 程序输入、 程序实施、 程序输出, 一直循环扫描工作。
1.3 PLC应用领域
现在, PLC在中国外已广泛应用于钢铁、 石油、 化工、 电力、 建材、 机械制造、 汽车、 轻纺、 交通运输、 保及文化娱乐等各个行业, 使用情况大致可归纳为以下几类:
（1）开关量逻辑控制
这是PLC最基础、 最广泛应用领域, 可用它替换传统继电器控制电路, 实现逻辑控制、 次序控制, 既可用于单台设备控制, 又可用于多机群控制及自动化流水线。如电梯控制、 高炉上料、 注塑机、 印刷机、 组合机床、 磨床、 包装生产线、 电镀流水线等。
（2）模拟量控制
在工业生产过程中, 有很多连续改变量, 如温度、 压力、 流量、 液位和速度等都是模拟量。为了使PLC能处理模拟信号, PLC厂家生产有配套A/D、 D/A转换模块, 使PLC可用于模拟量控制。

（3）运动控制
PLC能够用于圆周运动或直线运动控制。从控制机构配置来说, 早期直接用开关量I/O模块连接位置传感器和实施机构, 现在可使用专门运动控制模块。广泛利用于多种机床、 机械、 机器人、 电器等场所。
（4）过程控制
这是对温度、 压力、 流量等模拟量闭环控制。PLC能编制多种控制算法程序, 完成闭环控制。PID控制时通常闭环控制系统中常见控制方法。PID处理通常是运行专用PID子程序。过程控制在冶金、 化工、 热处理、 锅炉控制等场所有非常广泛应用
（5）数据处理
现代PLC含有数学运算、 数据传送、 数据转换、 排序、 查表、 位操作等功效, 能够完成数据采集、 分析及处理。这些数据能够与存放在存放器中参考值比较。通常见于大型系统, 如无人控制柔性制造业。
（6）通信及联网
PLC通信包含PLC之间通信以及PLC与其她智能设备间通信。在工业自动化网络发展加紧前提下, 厂家都十分重视PLC通讯功效, 纷纷推出各自网络系统, 通讯十分方便。
1.4 PLC发展趋势
1969年, 美国数字设备企业（DEC）首先研制出第一台符合要求控制器, 即可编程逻辑控制器, 并在美国GE企业汽车自动装配上试用取得成功。以后, 这项技术快速发展, 从美国、 日本、 欧洲普及到全世界。
总来说发展趋势以下:
(1)向高速度、 大容量方向发展为了提升PLC处理能力, 要求PLC含有愈加好响应速度和更大储存容量。
(2)向超大型、 超小型两个方向发展。以适应不一样类型自动控制系统需要。
(3)PLC大力开发智能模块, 加强联网通信功效。为了扩大适用范围, 厂家还制订了通用通信彼岸准, 已组成更大网络系统。
(4)增强外部故障检测与处理能力。外部故障几率很大, 所以, PLC厂家致力于研制、 发展用于检测外部故障专用智能模块, 深入提升系统可靠性
(5)编程语言多样化。PLC结构不停发展同时,PLC编程语言也越来越丰富。多个语言并存、 互补与发展是PLC进步一个趋势。
2 三相异步电动机正反转控制电路特点与应用
2.1 三相异步电动机正反转控制电路特点
2.1.1 三相异步电动机正反转控制电路主、 控制电路
1.主电路 如图2-1主电路接触器KM1、 KM2分别闭合, 完成换相实现电动机正反转。KM1、 KM2不能同时闭合, 不然, 会造成主电路两相短路。电路用FR实现过载保护。
2.控制电路 控制电路实质是由两条并联开启支路组成, 但为了生产、 安全需要又在各支路中辅加了制约触头。

图2-1 三相异步电动机继电器接触器控制电路
2.1.2 按钮、 接触器联锁正反转控制电路特点及应用分析
1.接触器联锁正反转控制电路
如图2-1, 右部分是其控制电路, 它由两条开启支路组成, 且在对方支路中相互串联上相互常闭辅助触头, 使一接触器线圈得电吸合后另一个接触器因所串联常闭辅助触头断开而受到制约无法得电, 确保了KM1, KM2不能同时得电, 从而可靠地避免了两相电源短路事故发生, 电路安全、 可靠。这种在一个接触器得电动作时经过其常闭辅助触头使另一个接触器不能得电动作作用称为联锁或互锁。该电路要改变电动机转向必需先按下停止按钮使接触器失电, 各触头断开恢复原状解除联锁, 再按下反转开启按钮, 电动机才能反转。
2.按钮联锁正反转控制电路
如图2-1, 它将图左中正、 反转控制按钮SB1、 SB2换成复合按钮, 用对应常闭触头替换接触器对应常闭辅助触头组成联锁完成正反转控制。这么电动机改变转向时, 可直接按下反转相对于另一转向按钮即可, 而无须先按停止按钮, 同时确保了两个接触器KM1、 KM2线圈不会同时得电闭合。比如, KM1吸合电动机正转时, 按下反转按钮SB2, 串联在KM1线圈支路中SB2常闭触头
先断开, 使KM1线圈失电, 其主触头、 自锁辅助触头断开, 电动机断电但仍惯性运转。SB2按下后经过一定行程, 其常开触头闭合, 接通反转控制电路, 电动机反转。
3.按钮与接触器联锁正反转控制电路应用分析
接触器联锁正反转控制电路适适用于重载拖动机床等不能或不需要由一个转向立刻换为另一个转向机械设备, 以减小换相对设备机械冲击力和电机绕组受到反接电流冲击, 起到保护设备, 延长其使用寿命作用。
而按钮联锁正反转控制电路虽操作方便, 但安全欠佳, 不可靠。比如, 当正转接触器KM1吸合后主触头发生熔焊或动铁芯被杂物卡住等故障时, 即使线圈失电, 主触头也无法分开, 这时若按下反转按钮, SB2, KM2得电动作, 主触头闭合造成电源两相短路。
2.2 交流接触器正反转自动控制线路工作过程及分析
当通电以后, 按下SB2, KM1接通电动机开始正转, 同时KM1常开开关闭合, 实现自锁, 常闭开关断开, KM1'也闭合, 所以KT1开始计时, 30秒后, KT1常开开关闭合, 同时KM2吸合, KM2常闭开关断开, KM1停止工作, KM1常开开关断开, KM2常开开关闭合, 实现自锁, 电动机开始反转, KT2开始计时, 当计时到30秒以后, KT2常开闭合, KM2接通, 吸合, 如此反复, 实现三相异步电动机延时正反转控制, 从而带动机器正反转。达成延时停车控制。其操作简便、 安全易于控制。
2.3 PLC选择
PLC高性能小型可编程控制器, 含有较高性价比, 应用广泛。它不仅含有了以往小型PLC所含有功效, 而且还可连接可编程控制终端,尽可能使安装空间最小化, 并实现了含有2点-7点输入输出点数弹性组成, 为了节省节点个数, 它们采取整体式和模块式相结合叠装式结构。只有选择了符合要求产品才能达成既可靠又经济要求, 西门子企业s7-200系列PLC适合此次试验要求, 所以我们选择西门子列型号可控制编程器。

图2-2 交流接触器正反转自动控制线路
2.4 输入输出定义
依据对控制任务分析, 我们将输入输出定义以下表2.1所表示:
起动按钮SB1接于输入继电器I0.0端, 反转开启按钮SB2,接于输入继电器I0.1端, 停止按钮SB3接于输入继电器I0.2端
正转接触器接于输出继电器Q0.0端;
反转接触器接于输出继电器Q0.1端。
表2.1输入输出对应表
硬件名称
开启按钮
停止按钮
反转按钮
正转接触器
反转接触器
硬件符号名称
SB1
SB3
SB2
KM1
KM2
对应地址
I0.0
I0.2
I0.1
Q0.0
Q0.1
输出端电源为交流220V。
2.5 输入输出接线图
三相异步电动机正反转控制要求, 本模块所用器件有: PLC控制单元, 正转起动按钮SB1, 反转起动按钮SB2, 停止按钮SB3, 交流接触器KM1、 KM2、 。另外为了预防主电路短路KM1、 KM2在硬件上互锁。
输入／输出端口接线以下图所表示:

图2-3 PLC外部接线图
1.梯形图程序

2.语句表程序
LD I0.0
O Q0.0
AN I0.2
AN I0.1
AN Q0.1
= Q0.0
LD I0.1
O Q0.1
AN I0.2
AN I0.0
AN Q0.0
= Q0.10
总结
经过做本课题, 我巩固并掌握了三相异步电动机基础理论知识, 较为全方面地应用了控制电路知识, 熟悉了现代中小型电动机发展, 加深了对书本知识深入了解, 同时也对PLC有了更深掌握。深入地学习和分析了三相异步电动机正反转控制电路, 掌握了其PLC控制设计方法。这次大作业设计完成为以后从事电控类或其她电子硬件产品设计开发打下了良好基础, 树立独立从事产品研发信心, 并在这种能力上得到了较为充足锻炼。
