实验一 建立用例模型（第二版）

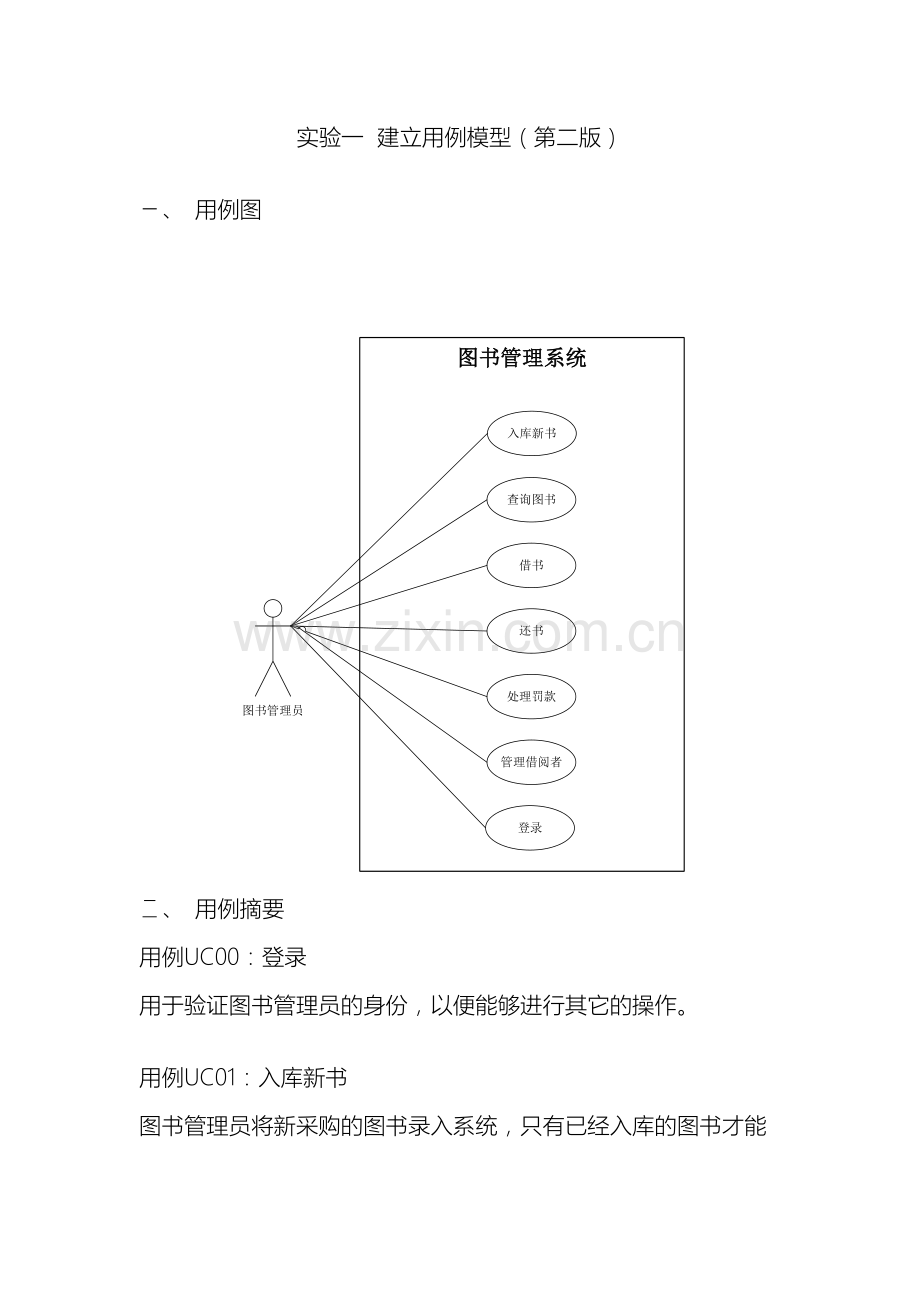

一、 用例图

二、 用例摘要
用例UC00：登录
用于验证图书管理员的身份，以便能够进行其它的操作。

用例UC01：入库新书
图书管理员将新采购的图书录入系统，只有已经入库的图书才能够借阅。

用例UC02：查询图书
图书管理员能够经过“书名”、“作者”进行模糊查询。

用例UC03：借书
借阅者挑选想借的图书到借书处，图书管理员逐本记录要借阅的图书。

用例UC04：还书
借阅者拿着想归还的图书到归还处，图书管理员逐本记录归还的图书。

用例UC05：处理罚款
用于处理借阅者超期归还罚款。

用例UC06：管理借阅者
对借阅者的增、删、改。

三、 详述摘要

用例UC03：借书
范围：图书管理系统
级别：用户目标
主要参与者：图书管理员
涉众及其关注点：
－图书管理员：能方便快捷地完成借书工作。
前置条件：图书管理员必须经过确认和认证。
成功保证（或后置条件）：借阅信息应该被成功地记录。
主成功场景（或基本流程）：
1. 借阅者携带所借图书到借书处，要求借书。
2. 图书管理员开始一次新的“借书”操作。
3. 图书管理员输入借阅者信息。
4. 图书管理员输入图书信息。
5. 系统确认该借阅者能够借阅本图书。
重复4~5步，直到所有图书输入完成。
6. 图书管理员确认本次借阅。
7. 系统记录本次借阅信息。
8. 借阅者拿着借阅的图书离开。
扩展（或替代流程）：
3a. 借阅者身份不合法
1. 提示重新输入或结束。
2. 重新输入或结束。
3b. 借阅者有罚款未处理，不能借书。
1. 结束本次借书，可到处理罚款用例先处理。
5a. 该借阅者不允许借阅本图书
1. 系统不将本图书记录到本次借阅中，并提示图书管理员。
4~5a. 借阅者要求从已录入图书中去掉一本
1. 图书管理员从已录入图书中选择一本，并要求删除。
2. 系统显示删除后的结果。
特殊需求：
……
技术与数据变元表：
3~4a. 借阅者信息和图书信息能够用条码扫描器或键盘录入

发生频率：经常。
未决问题：
……

用例UC04：还书
范围：图书管理系统
级别：用户目标
主要参与者：图书管理员
涉众及其关注点：
－图书管理员：能方便快捷地完成还书工作。
前置条件：图书管理员必须经过确认和认证。
成功保证（或后置条件）：还书信息应该被成功地记录。
主成功场景（或基本流程）：
1. 借阅者携带要还图书到借书处，要求还书。
2. 图书管理员开始一次新的“还书”操作。
3. 图书管理员输入图书信息。
4. 系统确认，并记录本图书归还信息。
重复3~4步，直到所有图书输入完成。
5. 结束本次还书。
扩展（或替代流程）：
3a. 超期归还
1. 系统提示超期天数，显示并记录罚款金额。
2. 图书管理员确认
特殊需求：
……
技术与数据变元表：
3~4a. 借阅者信息和图书信息能够用条码扫描器或键盘录入

发生频率：经常。
未决问题：
……
