产品结合线解决方案.ppt

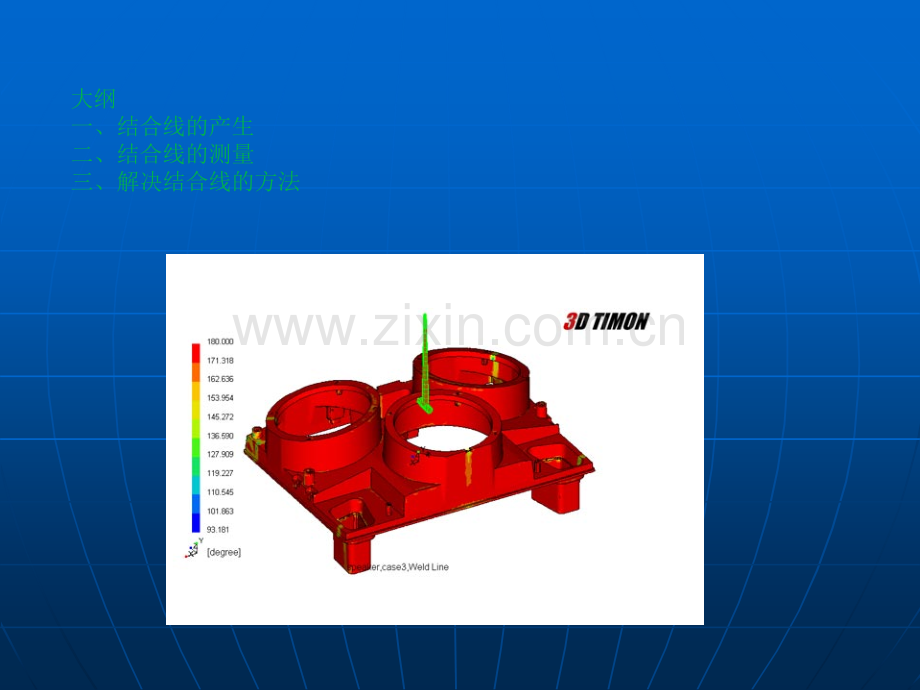

产品结合线解决方案产品结合线解决方案2013-12-27David Shen大纲一、结合线的产生二、结合线的测量三、解决结合线的方法一、结合线的产生结合线WhatWhenWhereWhyHowWhat结合？两个或两个以上的东西才能结合When两股熔融流料汇合时Where孔、嵌套处、峰前相撞处、壁厚变化较大处Why模具腔壁处，流料最先冷却凝固流料头部是喷泉状的（塑胶流动特性决定）两股流料相遇融合时，会产生V型口（结合线）How外观缺陷结构weak point二、结合线的衡量方法1.使用粗糙仪来计算深度2.深度2um,结合线可见3.深度在2um刚好对应汇合角为75度，角度大于75度，结合线不可见三、解决结合线的方法设计材料成型设计1.改变肉厚，移动结合线的位置2.通过flow leader来移动结合线的位置（如下图溢料井方案）3.通过时序控制阀来控制浇口的流速或者改变浇口的位置，从而移动结合线的位置（如下页图示）4.调整产品局部特征来消除结合线局部加肉来消除结合线-例子采用时序控制阀浇口来调整结合线-例子材料1.流动性最佳的材料，结合线影响最小。2.熔接線對於摻拌補強材料(Reinforcements)如玻纖(GF)、碳纖(CF)以及填料(Filler)較為敏感，減量使用可使熔接強度增加。尤其對於長纖及高填充率者，由於纖維在熔接區域配向不良(幾乎互相平行)，縫合線特別明顯，強度也最弱。因此對於多點進澆或縫合線數目較多的塑件，避免採用高填充劑含量及補強纖維含量，最好控制在10%-25%左右，以避免縫合線強度問題。3.回收料(Recycled Material)、潤滑劑(Lubricant)、脫模劑(Mold Releases)及某些阻燃劑(Flame Retardant)容易包入空氣及污染熔接面，造成熔接強度降低。4.對於未補強的非晶性塑料，提高料溫是增加縫合強度較為有效的方法;模溫一般設在塑料的玻璃轉移溫度以下，因此對熔接強度效果較有限。5.對於結晶或半結晶性塑料，料溫、模溫、射速、脫模後的回火(Annealing)對於縫合強度均有所影響。成型1.羊毛毡或者棉球（醮沾酒精），擦拭结合线2.在模具上喷砂，减淡结合线3.提高料温，增加熔接强度4.提高模温，减缓冷却速度5.提高射速来缩短充填时间6.确保充填压力充足7.尽量让熔接区域落在模具高温区域内特殊成型考量点1.用延伸射嘴(Extended Nozzle)或热胶道(Hot Runner)可以更有效控制料溫，提高熔接強度。2.真空排气。3.特殊射出机-让熔接线处分子不断熔合。4.RHCM5.局部调控水路，增加熔接线处的模温。
