水利工程旁站监理实施细则.doc

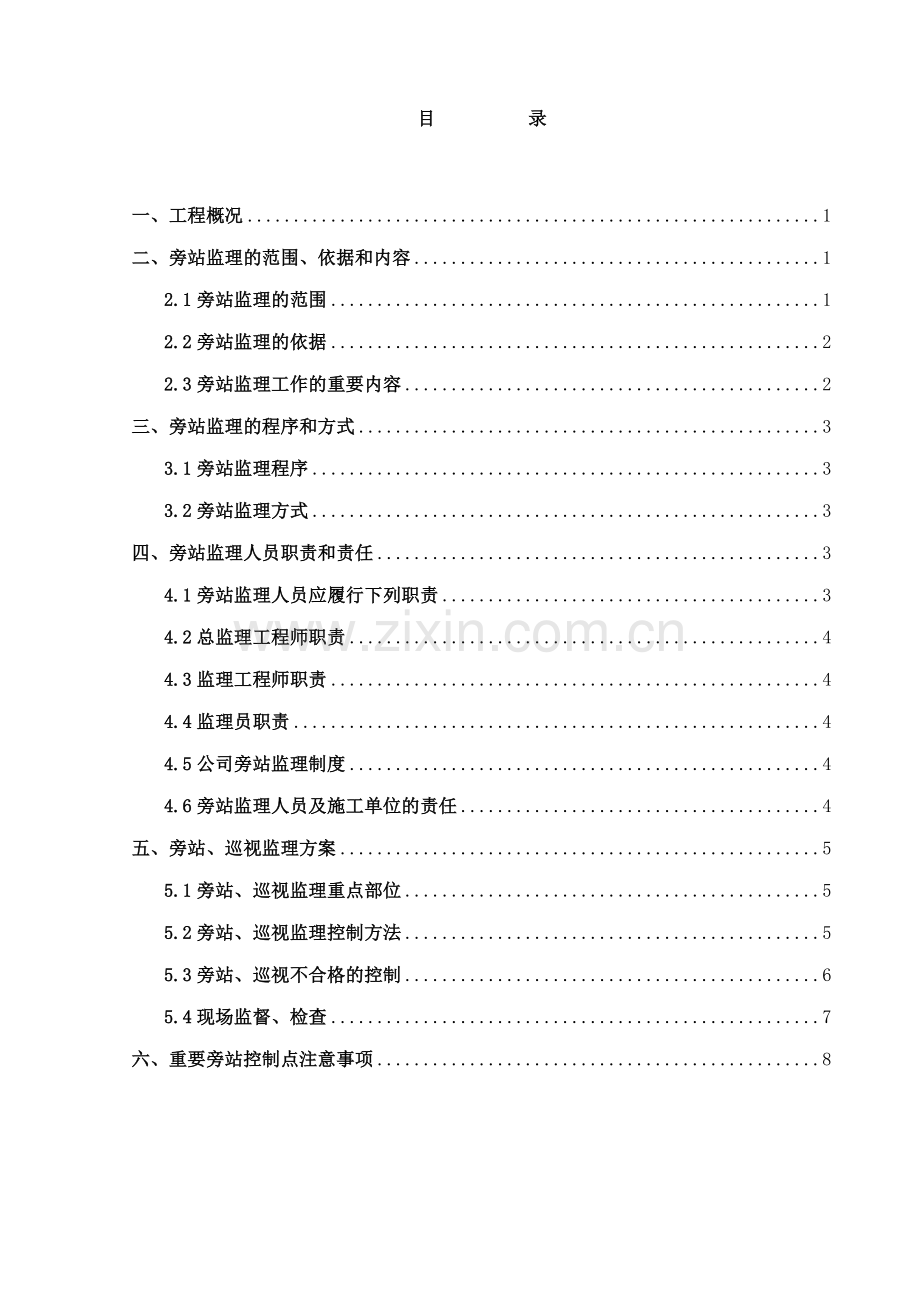

*工程（第一期）项目 旁站监理实行细则*有限公司 *项目监理部六月目 录一、工程概况1二、旁站监理的范围、依据和内容12.1旁站监理的范围12.2旁站监理的依据22.3旁站监理工作的重要内容2三、旁站监理的程序和方式33.1旁站监理程序33.2旁站监理方式3四、旁站监理人员职责和责任34.1旁站监理人员应履行下列职责34.2总监理工程师职责44.3监理工程师职责44.4监理员职责44.5公司旁站监理制度44.6旁站监理人员及施工单位的责任4五、旁站、巡视监理方案55.1旁站、巡视监理重点部位55.2旁站、巡视监理控制方法55.3旁站、巡视不合格的控制65.4现场监督、检查7六、重要旁站控制点注意事项8一、工程概况一、基本情况1、工程名称：*工程（第一期）项目。2、工程地点：山东省高唐县、临清市境内。3、重要建设内容为、十二标段：新高唐分干衬砌工程6km、排涵新建2座，北管道沟梁屯桥改建等；、十三标段：涵闸3座，十三支泵站、三干渠冶庄钢坝闸等。 二、专业工程的特点 本工程涉及钻孔灌注桩、桥梁、钢坝闸、泵站、衬砌（坡面现浇）、涵闸等工程，监理旁站工作量大、任务重。3、旁站的目的通过旁站监理实行细则（方案）在工程施工过程中的实行，是关键部位、关键工序的施工质量可以得到有效控制的保证。同时也保证监理工作按规定的方法和程序使工程项目的关键部位、关键工序施过程在受控状态下进行。保证工程项目质量满足设计和规范规定，并达成规定的验收标准。二、旁站监理的范围、依据和内容2.1旁站监理的范围1、依据建设工程旁站监理管理规定第五条规定：凡涉及建设工程结构安全的地基基础、主体结构和设备安装工程的关键部位和工序，均应实行旁站监理。 2、依据建设工程旁站监理管理规定第六条规定的下列工程部位或工序应实行旁站监理： 1）基础工程：桩基工程、混凝土浇筑、承载力检测、独立基础框架结构、基础土方回填； 2）结构工程：混凝土浇筑、施加预应力、施工缝解决、结构吊装； 3）钢结构工程：重要部位焊接、机械连接安装； 4）设备进场验收测试、试运转、设备安装验收、等； 5）隐蔽工程的隐蔽过程； 6）建筑材料的见证取样、送样； 7）新技术、新工艺、新材料、新设备实验过程； 8）建设工程委托监理协议规定的应旁站监理的部位和工序。 2.2旁站监理的依据 1、法律、法规中华人民共和国建筑法建设工程质量管理条例建设工程安全生产管理条例建设工程质量管理办法2、技术标准、规范、规程混凝土结构工程施工质量验收规范（GB50204-2023）水工混凝土施工规范（SL677-2023）水利工程施工监理规范（SL288-2023)建设工程监理规范（GB50319-2023)建筑工程施工质量验收统一标准（GB50300-2023）建筑地基基础工程施工质量验收规范(GB50202-2023)水利水电建设工程验收规程（SL2232023）建筑基坑支护技术规程(JGJI20-2023)建筑桩基技术规范（JGJ94-2023）建设工程施工安全监理规程（DG/TJ08-2035-2023）3、协议文献建设工程委托监理协议；建设工程施工承包协议。4、设计文献工程地质勘察资料；经批准的设计文献；设计变更。5、施工及监理文献工程施工组织设计；监理规划；监理实行细则。2.3旁站监理工作的重要内容 1）是否按照技术标准、规范、规程和批准的设计文献、施工组织设计施工； 2）是否使用合格的材料、构配件和设备； 3）施工单位有关现场管理人员、质检人员是否在岗； 4）施工操作人员的技术水平、操作条件是否满足施工工艺规定，特殊操作人员是否持证上岗； 5）施工环境是否对工程质量产生不利影响； 6）施工过程是否存在质量和安全隐患。对施工过程中出现的较大质量问题或质量隐患，旁站监理人员应采用照相、摄像等手段予以记录。三、旁站监理的程序和方式3.1旁站监理程序 1、贯彻旁站监理人员、进行旁站监理技术交底、配备必要的旁站监理设施； 2、对施工单位人员、机械、材料、施工方案、安全措施及上一道工序质量报验等进行检查； 3、具有旁站监理条件时，旁站监理人员按照本细则（方案）第二节的第三条内容实行旁站监理工作，并做好旁站监理记录； 4、旁站监理过程中，旁站监理人员发现施工质量和安全隐患时，按规定及时上报； 5、旁站结束后，旁站监理人员在旁站监理记录上签字。 6、对需要旁站监理的部位和工序，施工单位应在施工前24小时书面告知项目监理机构，项目监理机构应根据旁站监理工作方案安排旁站监理人员在预定的时间内到达施工现场。3.2旁站监理方式1、旁站监理人员应及时、准确地记录旁站监理内容，施工单位应在旁站监理记录上签字确认。 2、旁站监理记录的内容应涉及：旁站监理的部位或工序、时间、地点、气候、重要施工内容、发现或存在的问题及解决过程。 3、总监理工程师或专业监理工程师应依据旁站监理记录确认其部位或工序的工程质量。 4、工程竣工验收后，旁站监理记录应及时归档。 5、旁站监理一般应采用现场监督、检查的方式。四、旁站监理人员职责和责任4.1旁站监理人员应履行下列职责1、旁站监理前，检查施工单位的施工准备情况，并将检查记录上报项目监理机构； 2、熟悉相关的技术规范、设计图纸、建设工程施工协议和委托监理协议； 3、旁站监理工作完毕后，及时向项目监理机构提交完整、准确的旁站监理记录； 4、当发现施工活动也许危害工程质量和安全时及时制止，并监督施工单位纠正解决。 5、当发现重大施工质量和安全问题或隐患时，必须立即上报项目监理机构； 6、依据建设工程旁站监理管理规定规定第七条客观公正地开展旁站监理工作。 4.2总监理工程师职责1、负责本细则（方案）的审查批准以及工程验收标准依据和标准的控制；2、策划旁站监理细则（方案）；3、指导现场监理人员进行旁站监理活动。4.3监理工程师职责1、负责本细则（方案）的编制和审核；2、负责提出改善建议和保证在监理过程中对的有效运营；3、负责辨认旁站监理的范围和明确旁站监理的内容；4、具体组织，实行旁站监理实行细则（方案），检查监督旁站监理活动。4.4监理员职责1、负责按照监理规划、本细则（方案）开展旁站监理作业；2、认真填写旁站监理记录。4.5公司旁站监理制度1、旁站监理在总监理工程师的指导下，有现场监理人员负责具体实行；2、总监理工程师在组织编制监理规划时，负责制定旁站监理方案，明确旁站监理的范围、内容、程序和旁站监理人员职责等。旁站监理方案应当送建设单位和施工公司各一份，并按规定抄送工程所在地的建设行政主管部门或其委托的工程质量监督机构。3、总监理工程师依据监理规划中的旁站方案，安排项目监理机构的现场专业监理人员对工程项目的关键工序、关键部位的施工实行旁站，监督承包单位的施工全过程。4、总监要对工程施工的所有工序进行划分，列出旁站监理与巡视检查的工序，在监理细则中明确。5、专业监理工程师组织制定各子项目的监理旁站监督实行计划或旁监理细则。6、建立旁站监督系统，贯彻各旁站监督子系统的负责人员，制定控制工程流程，拟定方法和手段，制定监督捐施。4.6旁站监理人员及施工单位的责任1、当发现施工单位在施工过程中有违反技术标准、规范、规程、建设工程施工协议、经批准的施工方案等行为时，旁站监理人员有权规定施工单位立即整改。旁站监理人员应对旁站监理工作承担相应的监理责任。 2、施工单位违反建设工程旁站监理管理规定规定，有下列行为之一的，责令改正，可处罚款；导致损失的，依法承担补偿责任： 1）不准时告知监理单位进行旁站监理的； 2）拒不接受旁站监理人员监理的； 3）拒不服从总监理工程师发出停工整改指令的； 4）在旁站监理记录上拒不签字的。 五、旁站、巡视监理方案5.1旁站、巡视监理重点部位本工程涉及建设工程结构工程和设备安装工程的安全和使用功能的关键部位和工序，均应实行旁站监理及实行过程的巡视检查。1、 工程测量：河道、桥梁测量控制基准点、轴线网、标高、垂直度。2、地基基础工程：桩基工程、承载力检测、施工缝、基础回填土。3、混凝土结构工程：混凝土浇筑、塌落度、试块制作和养护、施工缝、伸缩缝和钢筋安装、立模、拆模、结构吊装。4、工程材料的进场验收和见证取样送样检查。5、新技术、新工艺、新材料、新设备的实验过程。6、关键部位关键工序隐蔽工程的隐蔽过程。7、施工过程中出现严重质量问题和质量事故解决过程。5.2旁站、巡视监理控制方法1、监理人员对关键部位、关键工序的施工质量实行全过程现场跟班监督，采用见证、检查、核查、记录等控制方法，连续进行施工过程及其质量的控制，保持施工过程质量的稳定性和与施工依据、标准的一致性，不一致和产生波动性时，监理员和监理工程师必须做好旁站监理记录并向总监理工程师报告，没有实行旁站监理或者没有旁证监理记录的，监理工程师或者总监理工程师不得在相应文献上签字。2、监理员负责关键部位、关键工序全过程现场跟班监督土方回填、混凝土灌注桩浇筑，桥台、桥墩浇筑和钢筋焊接，混凝土养护，钢筋隐蔽过程。3、监理工程师负责检查承包商现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。4、监理工程师负责检查在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况。5、监理工程师负责核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检查报告等，并可在现场监督承包商进行检查或者委托具有资格的第三方进行复验。6、监理员负责做好旁站监理记录和监理日记，整理归档旁站监理原始资料。5.3旁站、巡视不合格的控制1、监理工程师核定旁站监理部位质量特性，当存在未满足规定的质量特性指标并核定为不合格工程时，报总监理工程师批准采用纠正、返工、返修、降级、报废等措施解决不合格工程。对不合格工程的让步接受必须获得业主的批准。2、防止措施（1）承包商根据旁站监理细则，在关键部位、关键工序进行施工前按建设工程旁站监理管理规定中规定“需要实行旁站监理的关键部位、关键工序进行施工前24小时，应当书面告知监理公司派驻工地的项目监理机构。”（2）旁站监理人员应当认真履行职责，对需要实行旁站监理的关键部位、关键工序在施工现场跟班监督，及时发现和解决旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录，并经承包商现场质检人员签字。假如拒绝签字，依照房屋建筑工程施工旁站监理管理办法（试行）中规定“凡旁站监理人员和承包商现场质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。”并告知总监理工程师及建设单位。（3）旁站监理人员实行旁站监理时，发现施工公司有违反工程建设强制性标准行为的，有权责令施工公司立即整改；发现其施工活动已经或者也许危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采用其他应急措施。3、纠正措施（1）为消除不合格工程的因素和防止不合格工程的再发生，由总监理工程师组织评审不合格，确认不合格的因素，评价采用纠正措施的需求，拟定所需的纠正措施，评审采用纠正措施的效果。（2）监理工程师负责跟踪监督承包商实行所需的纠正措施，记录采用纠正措施的结果。4、质量记录（1）监理工程师必须查验：水泥出厂质量证明书（生产厂家提供） 水泥28天（补）强度证明书（生产厂家提供） 钢筋、钢材、钢铸件出厂质量证明书（生产厂家提供） 焊条出厂质量证明书（生产厂家提供） （2）监理工程师必须验证：回填土压实度实验报告（实验室提供） 水泥混凝土抗压强度配合比设计报告（实验室提供） 水泥物理性能检查报告（实验室提供） 砂检查报告（实验室提供） 碎石检查报告（实验室提供） 水泥混凝土拌和用水检查报告（实验室提供） 钢筋或钢材力学性能检查报告（实验室提供） 钢筋或钢材焊接性能检查报告（实验室提供） 水泥混凝土抗压强度实验报告（实验室提供） 水泥混凝土抗压抗渗实验报告（实验室提供） 水泥混凝土抗压抗冻实验报告（实验室提供） （3）监理工程师必须实测、见证：工程用材试件见证取样清单（承包商提供） 隐蔽工程验收记录（承包商提供） 土方回填验收记录（承包商提供） 单位工程质量检查评估表（承包商提供）分部工程质量检查评估表（承包商提供）分项工程质量检查评估表（承包商提供）检查批工程质量检查评估表（承包商提供）（4）监理记录：单位工程开工申请表、工程报验单、工程报验单、工程材料/构配件/设备报验单、施工机械设备报验单、测量/检测仪器报验单、持证上岗人员资格认可记录、旁站监理登记表、监理日记。5.4现场监督、检查1、一般采用现场监督、检查的方式。具体方法是：一是目测凭经验用视觉观测其施工质量；二是实测采用线垂吊、直尺量、器具卡；三是抽验采用测试仪器或设备等检测手段，对实物抽样检查，以判断施工质量。2、旁站监理工作为质量控制手段之一，必须与巡视、平行检查等方法综合运用。3、发现质量和安全隐患，除督促施工单位及时整改外，还及时向项目总监或总监代表或专业监理工程师报告，有重大质量安全事故应立即书面向有关单位报告。4、项目监理机构根据本工程项目类型、规模和特点，对涉及结构安全的重点部位、工序隐蔽工程施工中发现的质量安全问题作的资料应准确、完整和真实，使工程竣工后提供的资料能全面反映重要旁站监理内容、工程总体质量控制情况和工程施工过程中出现的质量安全问题解决情况。六、重要旁站控制点注意事项1、工程测量部门复核签认的河道高程；河道测量控制基准点复核、轴线网、标高；垂直度和沉降观测。2、土方开挖按设计规定和规范规定的放坡；持力层土质情况与勘察、设计规定相吻合，地基验槽记录；机械开挖土方时距离桩顶300mm以上应由人工开挖；遇有暗浜，淤泥或橡皮土按设计规定挖干净后，分层回填砂垫层，并有环刀实验报告。3、灌注桩机械设备选型及其鉴定合格证件；桩位复核、钻孔泥浆、第一次清孔、成孔检测、钢筋笼检测安装、导管拼接下发、二次清孔、混凝土灌注以及桩基检测。4、模板安装轴线位置、标高、垂直度；截面尺寸、表面平整度和相邻两板表面高低差；板接缝宽度；预埋件、预留洞位置对的；模板支撑体系刚度、稳定牢固。5、钢筋绑扎钢筋规格、形状、尺寸、数量、间距、锚固长度、接头设立和保护层厚度；预埋件型号、位置、数量、锚固；钢筋加密区箍筋数量、直径、间距。6、混凝土浇筑材料合格证及复试报告；配合比报告、重量计量、试块留置；施工缝设立、塌落度抽查、浇捣密实、养护及时。7、混凝土结构接缝处结构混凝土接槎凿毛，清理干净，用净水冲洗，无积水；用商品砼或自拌砼中砂浆接浆；钢筋保护层，间距矫正。8、钢筋工程钢筋产品合格证、出厂检查报告和按规定见证取样、复试报告；钢筋制作、安装应符合设计规定和规范规定，焊接接头按规定见证取样、实验报告；发现钢筋脆裂、焊接性能不良或力学性能显著不正常现象时，应对该批钢筋进行化学成分检查或其它专项检查；受力钢筋的品种、级别、规格、数量、必须符合设计规定，接头的设立符合规范规定；梁、柱加密箍筋符合设计和施工规范规定；钢筋未经检查验收，不得封模隐蔽。9、砼结构工程原材料（涉及外加剂）合格证和按规定见证、取样、复试、配合比报告和按规定见证、取样、试块留置组数；按GB50204-2023规范8.1.1条款检查外观质量，不应有严重缺陷；使用商品砼应有出厂质量证明书和配合比报告及强度实验报告，注意：应有粉煤灰的检查报告。
