密级：
版次：A

产品技术协议书

型号： WDM5026A

协议书编号 ：
产 品 名 称： 液晶显示模块
产 品 状 态： F/C/S/D
提 出 单 位： 太原航空仪表有限公司
承 制 单 位： 中航华东光电有限公司

2016年06月

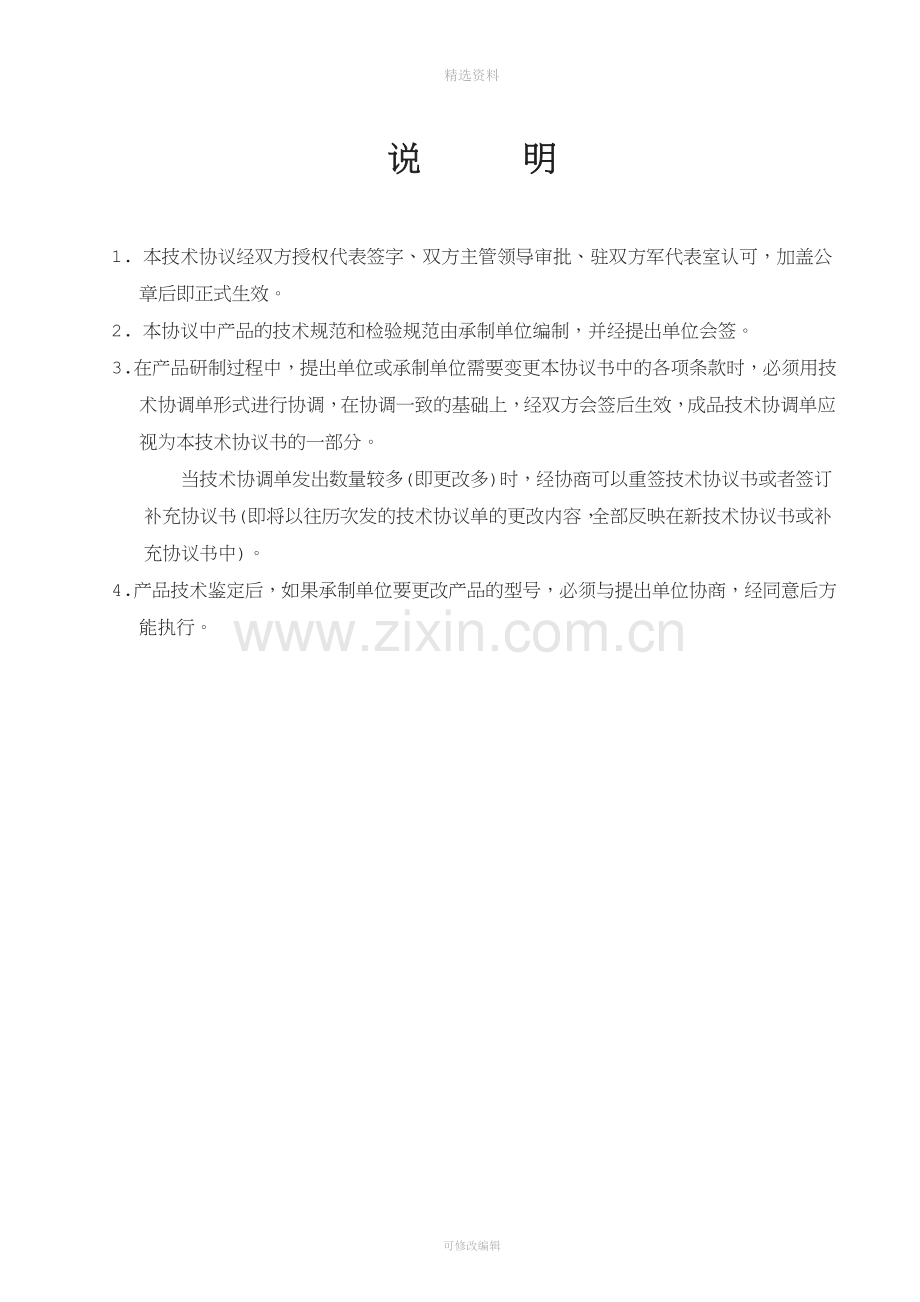

说 明

1. 本技术协议经双方授权代表签字、双方主管领导审批、驻双方军代表室认可，加盖公章后即正式生效。
2. 本协议中产品的技术规范和检验规范由承制单位编制，并经提出单位会签。
3. 在产品研制过程中，提出单位或承制单位需要变更本协议书中的各项条款时，必须用技术协调单形式进行协调，在协调一致的基础上，经双方会签后生效，成品技术协调单应视为本技术协议书的一部分。
当技术协调单发出数量较多(即更改多)时，经协商可以重签技术协议书或者签订补充协议书(即将以往历次发的技术协议单的更改内容，全部反映在新技术协议书或补充协议书中)。
4. 产品技术鉴定后，如果承制单位要更改产品的型号，必须与提出单位协商，经同意后方能执行。

适用文件、规范、标准
下述标准、规范、文件出现新版本时，双方应对是否执行新版本进行技术探讨和研究，并应达成一致意见。
GJB67A-2008 军用飞机强度和刚度规范
GJB145A-1993 军用包装规范
GJB150A-2009 军用装备实验室环境试验方法
GJB151B-2013 军用设备和分系统电磁发射和敏感度要求与测量
GJB312-1987 飞机维修品质规范
GJB368B-2009 装备维修性通用大纲
GJB438B-2009 军用软件开发文档通用要求
GJB439-1988 军用软件质量保证规范
GJB450A-2004 装备可靠性工作通用要求
GJB900A-2012 系统安全性通用大纲
GJB1032-1990 电子产品环境应力筛选方法
GJB1371-1992 装备保障性分析
GJB 1394-1992 与夜视成像系统兼容的飞机内部照明
GJB 2280A-2012 液晶显示模块总规范
GJB2489-1995 航空机载设备履历本及产品合格证编制要求
GJB2547A-2012 装备测试性大纲
GJB2786A-2009 武器系统软件开发
GJB3404-1998 电子元器件通用管理要求
HB/Z 301-1997 航空电子系统和设备测试性设计指南
GJB/Z 35-1993 元器件降额准则
GJB/Z 457-2006 机载电子设备通用指南
GJB/Z 1391A-2006 故障模式影响及危害性指南
GJB/Z 299C-2006 电子设备可靠性预计手册
GJB/Z 9001-1996 质量体系—设计、开发、生产、安装和服务的质量保证模式
RTCA/DO-254 机载电子硬件设计保证指南
为了保证液晶显示模块模块的性能和技术要求：太原航空仪表有限公司与中航华东光电有限公司经过认真的协商和讨论，双方特签订本产品技术要求书。

1 总述
1.1 产品名称
液晶显示模块
1.2 产品型号
WDM5026A
1.3 产品用途
液晶显示模块是液晶显示模块的显示部件。
1.4 产品组成
液晶显示模块由以下几部件组成：加固彩色液晶显示屏(AMLCD)、液晶显示模块背光源(BLA)、液晶显示模块综合控制电路和相应控制软件。
1.5 产品功能
液晶显示模块接收RGB信号，按要求实时实现画面显示。
液晶显示模块通过RS232串行接口进行通讯，传送亮度数据、屏温数据及控制命令、背光温度数据及控制命令、液晶显示模块自检状态，并完成日/夜工作模式和显示亮度的调节，具有夜视兼容功能。
1.6 原理框图
液晶显示模块原理框图见下图1。

图1 液晶显示模块原理框图
2 技术要求
2.1 光电指标
液晶显示模块的光电指标：
a) 显示介质：AMLCD显示屏；
b) 有效显示面积：不小于101.7mm×76.3mm；
c) 分辨率：640像素×480像素；
d) 视场角：
水平视角：-65゜～+65゜；
垂直视角：-65゜～+80゜。
e) 对比率：
在暗环境下不小于400：1；
在100，000lx环境光条件下，法向对比率不小于5：1。
f) 亮度均匀性：
任何字符、字符笔划段、矢量或区域的亮度与相同种类和色度的其它字符或区域亮度比较，模块的亮度均匀性不大于25%。亮度变化应是渐变的。
g) 亮度一致性：各模块在25℃(±10℃)环境温度下亮度调节变化曲线具有一致性。
h) 亮度：
在眼线参考点处测量亮度，亮度变化应为单调的。
白天模式：最大显示亮度：不小于850cd/m2；
最小显示亮度：不大于3.5cd/m2；
夜间模式：最大显示亮度：不小于6.6cd/m2；
最小显示亮度：不大于0.17cd/m2；
i) 色度一致性：
白场色坐标以μ＇=0.198、ν＇=0.468为圆心，半径r=0.015圆内；工作温度范围内无明显偏差。
j) 灰度等级：每色256级；
k) 色域不小于60% NTSC；
l) 反射系数：
液晶显示模块的前面应有一层有效的防反射层以减小镜面反射和漫反射，镜面反射率应小于或等于1.5%(2000fL，入射角30°)，漫反射率应小于或等于0.15%(10000fL)。
m) 响应时间：
响应时间的长短是以不产生会导致误解信息或显示信息不清楚为限度。在数据图像更新周期内，活动图像不应有拖曳，亮度应不小于长期稳定字符亮度的70%。
n) 刷新率：不小于60Hz；
o) 显示质量：
1)液晶显示屏在寻址的与未寻址的各个像素之间不应出现可察觉的串扰；
2)显示分像素的疵点不应超过如下要求：液晶显示屏子像素通电故障和断电故障的总数应不超过4个，相邻分像素故障数应不超过2个；
3)在显示面上不允许有线（行和列）故障；
4)低温工作时画面应无迟滞拖尾现象。
2.2 夜视兼容要求
NVIS辐亮度NRB：按GJB1394表9中“电子和电光（彩色）”的规定，当亮度为1.713cd/m2时，显示模块可产生的与UCS 1976色度点u＇=0.1704和v＇=0.4042最接近的单色光，其NVIS辐亮度应不大于2.2×10-9W/cm2•sr，同时显示模块产生的任何颜色的光谱辐亮度输出应使其NVIS辐亮度不大于1.1×10-8W/cm2•sr。
2.3 预热时间
环境温度为20℃时，模块预热时间<6s，可正常显示；
环境温度为-55℃时，模块加热预热时间≤5min，可正常显示。
2.4 电源要求
液晶显示模块电源要求详见表1。
表1 电源要求
项目
电压（V）
电流（A）
功率（W）
最小
最大
典型
最大
典型
最大
BPS_+28Vdc
经DC/DC转换后的+28V

0.35
-
10W
+5Vdc
4.75
5.25

1
3W
5W
AMLCD_HTR_+28Vdc
机上+28V

1.25
-
35W
2.5 电气接口
液晶显示模块接插件型号TOLC-115-02-L-Q-A（SAMTEC），客户端配套插件型号为: SOLC-115-02-L-Q-A（SAMTEC）。接口定义见表2。
表2 信号定义
序号
定义
说明
序号
定义
说明
A1
+28V_HTR _GND
加热电源地
B1
GND
信号地
A2
+28V_HTR _GND
加热电源地
B2
B0

A3
+28V_HTR
加热电源
B3
B1

A4
+28V_HTR
加热电源
B4
B2

A5
+28V_BPS_GND
背光电源地
B5
B3

A6
+28V_BPS_GND
背光电源地
B6
B4

A7
+28V_BPS
背光电源
B7
B5

A8
+28V_BPS
背光电源
B8
B6

A9
+5VDC
控制电源
B9
B7

A10
+5VDC
控制电源
B10
GND
信号地
A11
GND
信号地
B11
DE
使能
A12
GND
信号地
B12
CLK
时钟
A13
GND
信号地
B13
GND
信号地
A14

B14

A15

B15

C1
GND
信号地
D1
GND
信号地
C2
R0

D2
G0

C3
R1

D3
G1

C4
R2

D4
G2

C5
R3

D5
G3

C6
R4

D6
G4

C7
R5

D7
G5

C8
R6

D8
G6

C9
R7

D9
G7

C10
GND
信号地
D10
GND
信号地
C11
HSYNC
行同步
D11
RS232OUT
屏发送数据
C12
VSYNC
场同步
D12
RS232IN
屏接收数据
C13
GND
信号地
D13
GND
信号地
C14

D14

C15

D15

2.6 数据通讯接口
信号处理板通过RS232总线向液晶显示模块发送日夜模式指令、亮度指令，液晶显示模块向信号处理板回传屏温、背光亮度、日夜模式信息、亮度信息、自检信息等。详细内容见附录A。

2.7 机械接口
详细外形图、安装图见附录B。
2.8 重量
不大于480g。
3 环境要求
在提交验收试验之前，液晶显示模块应100%按照GJB1032-1990的要求进行环境应力筛选试验，试验后应当进行外观检查并作相应的记录。
液晶显示模块性能应能满足GJB67-1985《军用飞机强度和刚度规范》、GJB150A-2009《军用装备实验室环境试验方法》、GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》和GJB181A-2003《飞机供电特性》的要求。
3.1 低气压试验（随整机做）
按GJB 150.2A-2009《军用装备实验室环境试验方法 低气压试验》的有关规定进行低气压试验。
3.2 高温试验
按GJB 150.3A-2009《军用装备实验室环境试验方法 高温试验》的有关规定进行。
a) 循环贮存试验
1) 试验温度：按GJB150.3A中表1（高温日循环）内的“热”气候类型（诱发条件一栏规定的条件进行）；
2) 试验时间：7个循环（每循环周期为24h）。
b) 循环工作试验
1) 试验温度：按GJB150.3A中表1（高温日循环）内的“热”气候类型（诱发条件一栏规定的条件进行）；
2) 试验时间：3个循环（每循环周期为24h）。
3.3 低温试验
按GJB 150.4A-2009《军用装备实验室环境试验方法 低温试验》的有关规定进行。
a) 恒温贮存试验
1) 试验温度：-55℃；
2) 低温暴露持续时间：试件温度稳定时间2h +继续保持时间72h。
b) 恒温工作试验
1) 试验温度：-55℃；
2) 试验时间：2h。
3.4 湿热试验（随整机做）
按GJB 150.9A-2009《军用装备实验室环境试验方法 湿热试验》的有关规定进行湿热试验。
3.5 盐雾试验（随整机做）
按GJB 150.11A-2009《军用装备实验室环境试验方法 盐雾试验》的有关规定进行盐雾试验。
3.6 霉菌试验（随整机做）
按GJB 150.10A-2009《军用装备实验室环境试验方法 霉菌试验》的有关规定进行霉菌试验。
3.7 太阳辐射试验（随整机做）
按照GJB 150.7A-2009《军用装备实验室环境试验方法 太阳辐射试验》规定的方法进行太阳辐射试验；
3.8 酸性大气试验（随整机做）
按照GJB 150.28A-2009《军用装备实验室环境试验方法酸性大气试验》进行酸性大气试验；
3.9 振动试验（随整机做）
按GJB 150.16A-2009《军用装备实验室环境试验方法 振动试验》的有关规定进行振动功能试验和耐久试验。
功能振动试验量值及振动谱见图2(其中L1=0.1)，振动时间为每个轴向1h。
耐久试验的量值为功能试验量值的1.6倍，振动时间为每个轴向1h。

图中F1=107.5Hz，F2=2F1=215Hz，F3=3F1=322.5Hz，F4=4F1=430Hz；尖峰带宽为中心频率的±5%。
图2 振动图谱
3.10 功能冲击试验（随整机做）
按GJB 150.18A-2009《军用装备实验室环境试验方法 冲击试验》的有关规定进行功能冲击试验。
功能冲击试验波形为后峰锯齿波见图3，冲击试验见表3，条件冲击试验方向为三个相互垂直轴±X、±Y、±Z共6个轴向，冲击次数为每个轴向各3次（共18次）,冲击持续时间为11ms，两次相邻冲击的时间间隔不小于66ms。设备在经受20 g的功能冲击试验之时和之后应能正常工作。
表3 机载设备功能冲击试验条件
试验轴向
峰值加速度P
g
持续时间
ms
冲击轴向及次数
X
20
11
正负轴向各3次（共6次）
Y
20
11
正负轴向各3次（共6次）
Z
20
11
正负轴向各3次（共6次）
0.3D
D
0.05P
0.05P
0.15P
0.3 P
0.2P
0.07D
P
1.15P
容差极限
理想后峰锯齿波
零点基准线

图3 冲击试验谱
3.11 坠撞安全冲击试验（随整机做）
坠撞安全冲击试验的冲击波形为后峰锯齿波，冲击量值为40g，冲击试验方向为三个相互垂直轴±X、±Y、±Z共6个轴向，冲击次数为每个轴向各2次（共12次），冲击持续时间为11ms，两次相邻冲击的时间间隔为不小于66ms。设备在经受 40 g的坠撞安全冲击试验之后与其安装支架不得发生分离，脱开、坠落等现象；
3.12 加速度试验（随整机做）
按GJB 150.15A-2009《军用装备实验室环境试验方法 加速度试验》的有关规定进行性能加速度和结构加速度试验。
试验量值见表4。
表4 机载设备的加速度性能和结构试验值
试验项目
试验量值
g
前
后
上
下
左
右
性能加速度
5
6
5
3
4
4
结构加速度
7.5
9
7.5
4.5
6
6
3.13 电磁兼容性（随整机做）
按GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》执行。
验证测试项目：CE102、□CE106、□CE107；CS101、□CS103、□CS104、□CS105、CS106、CS112、CS114、CS115、CS116；RE102；□RE103；辐射敏感度、电搭接
3.14 供电兼容性试验（随整机做）
按GJB181B-2012《飞机供电特性》的规定，满足电源特性要求。
4 软件研制要求
军用产品软件研制工作按照GJB2786A-2009《军用软件开发通用要求》、GJB438B-2009《军用软件开发文档通用要求》的要求进行。
产品软件变更或升级在履历本中要有相应的记录。
5 产品寿命、可靠性、维修性、测试性、保障性和安全性要求
5.1 寿命指标
贮存期限：5年；
保证期限：4年。
5.2 可靠性要求
平均故障间隔时间（MTBF）：
成熟期的规定值：30000小时；(待定)
设计定型的最低可接受值：20000小时。(待定)
5.3 维修性要求
5.3.1 维修方案
产品按三级维修体制设计，由便于安装的单元体结构（外场可更换单元LRU和内场可更换单元SRU）组成，其中：
一级维修（基层级维修）的项目有（LRU）：
二级维修（中继级维修）的项目有（SRU）：液晶显示模块
5.3.2 维修性定性要求
产品外场可更换单元（LRU）和内场可更换单元（SRU）的安装、联结和性能应具有互换性。
液晶显示模块的安装、联结和性能应具有互换性。
5.4 测试性要求
BIT检测：
a）故障检测率：
1）系统加电BIT和周期BIT故障检测率均不小于95%；
2）系统三种BIT故障检测率不小于98%。
b）故障隔离率：
1）系统加电BIT和周期BIT故障隔离率均不小于95%；
2）系统三种BIT故障隔离率不小于98%。
c）虚警率：不大于2%。
5.5 安全性要求
按GJB900-1990《系统安全性通用大纲》进行安全性分析与设计工作。
5.6 保障性要求
按GJB3872-1999《装备综合保障通用要求》的规定进行保障性设计，对各保障要素进行全面规划。
6 质量保证要求
乙方在产品研制的全过程中，贯彻《武器装备质量管理条例》、GJB 9001A-2001《质量管理体系要求》、型号研制质量保证大纲，制定并贯彻本成品的质量保证大纲、建立健全质量管理体系，实行严格的质量管理与控制。
乙方应向甲方和主机厂提供产品质量保证的有效证据，并接受主机厂所质量部门的质量监督检查。乙方应接受甲方和主机厂的工作检查。必要时，甲方和主机厂可以视情派出工程代表到乙方现场进行验收。对产品质量问题应及时制订整改措施，并通报甲方。乙方应制订并贯彻本成品计量保证工作要求，确定并提供产品的计量保证实施计划。
6.1研制过程要求
产品研制过程要求如下：
a) 按照《技术协议书》要求，进行可行性分析、编制设计和工艺方案报告和技术协调工作，应保证设计方案原理的准确性、适应性、可靠性；
b) 组织方案评审，邀请221厂专家和军方代表参加，评审通过后，形成设计和工艺方案评审报告；
c) 方案评审通过后，编制产品详细设计方案、工艺规程、设计产品图样，编制产品规范；
d) 根据产品规范、设计图样和工艺资料进行产品的试制，编制试验大纲；
e) 产品电磁兼容、电源特性试验随整机产品或系统进行，甲方对试验过程和使用过程中的质量问题进行反馈或提出建议，乙方对于制造和使用过程中出现的典型或批次性质量问题应认真分析，形成故障分析报告，写明质量问题、定位、机理、改进措施及在其它型号上的应用，故障分析报告应提交甲方。最终甲方给出产品使用结论或使用评议书；
f) 产品转阶段评审，邀请甲方专家、质量部门和军方代表参加；
g) 甲方给出使用结论后，乙方依据《试验大纲》开展鉴定试验，形成鉴定试验报告；
h) 乙方准备相关资料，提出设计鉴定审查申请，邀请甲方专家、质量部门和军方代表共同参与鉴定审查，形成审查结论。
6.2设计鉴定审查前应准备的资料：
设计鉴定审查前应准备的资料：
a) 《设计和工艺方案报告》；
b) 《试验大纲》；
c) 《首件试验报告》；
d) 《鉴定试验报告》；
e) 产品图样；
f) 工艺资料；
g) 原材料入厂检验要求；
h) 设计和工艺方案评审报告；
i) 研制总结（包括设计工作、工艺工作、质量工作等总结内容）。
上述文件资料均应该完成审签，《试验大纲》应由甲方会签。除e）、f）、g）三项外其余文件资料应提交甲方备案。
设计鉴定审查内容：
a) 试制、使用和试验过程中出现的技术问题、质量问题是否全部解决；
b) 是否存在遗留问题和质量隐患；
c) 试验大纲的内容有效性、与技术协议书的符合程度，能够实现对后期批量生产的液晶显示模块质量进行有效控制；
d) 产品图样、工艺资料应准确、详实、更改可控，能够满足指导生产要求；
e) 对产品制造所用原材料的质量控制情况，应能保证每批产品的质量一致性；
f) 对产品制造工艺过程的质量控制情况，应能保证每批产品的制造质量一致性；
g) 产品制造批次的有效管理，具有可追溯性。
7 标准化要求
乙方应制定产品标准化大纲或标准化综合要求，及标准和标准件选用、材料选用等目录，以加强标准化管理，在产品研制各阶段中开展标准化大纲所规定的工作。
8 技术状态管理要求
乙方应制定产品技术状态管理计划，以加强技术状态管理，在产品研制各阶段中开展技术状态管理工作。
9 产品履历本和合格证要求
应按GJB2489-95《航空机载设备履历本及产品合格证编制要求》的要求执行。
履历本应盖有“C型件”供地面试验用，“S型件”供空中试飞用，“D型件”印章。
10 交付状态及验收要求
10.1 交付要求
乙方在交付产品时，应附有交付清单，注明产品名称、数量、文件目录、随机附件及备件，一式二份，经接收单位签收后，一份交接收单位，一份自存。列表加入附件内容数量，如插头、安装螺钉等，单套产品交付明细见表5。
表5 产品交付清单
序号
名称
型号或代号
数量
备注
1
液晶显示模块

1

2
履历本

1

10.2 承制单位应提供报告
承制单位应提供的报告详见表6。
表6 报告明细
序号
名称
数量
报告
1
光学测试报告
1

2
环境试验报告
1
环境应力筛选报告
1
高、低温工作试验报告
1
夜视兼容试验报告
10.3 各阶段提供的资料
承制单位应提供的技术资料详见表7。
表7 技术资料
序号
资料名称
数量
提供资料阶段
备注
F
C
S
D
1
外形安装图

√
√
√
√
甲方会签
2
通讯协议

√
√
√
甲方会签
3
使用维护说明书
8：1

√
√

4
技术规范

√
√

5
技术鉴定环境试验大纲

√

6
技术鉴定环境试验报告

√

7
可靠性工作计划

√

8
可靠性预计报告

√
√
√

9
故障模式影响分析报告（FMEA）

√
√
√

10
维修性工作计划

√

11
维修性分析报告

√
√

12
测试性工作计划

√

13
测试性设计分析报告

√
√

14
综合保障工作计划

√

15
安全性工作计划

√

16
故障树分析报告

√
√
√

17
环境应力筛选报告

√
√
√
每批1份
18
软件文档

√

19
图解零件目录

√

20
技术资料更改单

√

10.4 交付数量和进度
2016年8月20日，交付C型件1台；
2016年9月20日，交付S型件1～2台(交付数量按照研制能力及实际情况进行配比)。
10.5 其它要求
产品标识和可追溯性按GJB 726A-2004《产品标识和可追溯性要求》执行；产品包装和运输按GJB 1443-1992《产品包装、装卸、运输、贮存的质量管理要求》执行。
11 未尽事宜
未尽事宜双方协商解决。

可修改编辑
提出单位（甲方）
承制单位（乙方）
设计
部门
太原航空仪表有限公司显示技术研究所
设计
部门
中航华东光电有限公司
代表

代表

技 术
负责人

技 术
负责人

通信
地址
太原市2号信箱39分箱
邮编：030006
通信
地址
安徽省芜湖市高新技术开发区华夏科技园 邮编：241002
联系
电话
0351-7053176
联系
电话
0553-3023072
传真
0351-7040211
传真
0553-3022746
E-mail

E-mail

甲

方

会

签
科研管理部

乙

方

会

签

可靠性

质量保证部

批准

批准

印 章（甲方）

年 月 日

印 章（乙方）

年 月 日

甲方军代表签字盖章：

年 月 日

乙方军代表签字盖章：

年 月 日

附录A
液晶显示模块串行通讯规约
液晶显示模块与显示模块的主控板通过RS232进行双向通讯，详见表1和表2。数据有效性及自检状态见表3和表4。
表1 主控板发送至液晶显示模块
源
主控板
传输类型
数字量
目的
液晶显示模块
大小
6字节
符合标准
RS232
更新速率
40ms
通讯格式
1位起始位、8位数据位(低位先高位后)、无校验、1位停止位；传输速率：9600bps；
元素
信号名称
信号说明
单位
范围
分辨率
0
BlockHead1
字头1
N/A
定值AAH
N/A
1
BlockHead2
字头2
N/A
定值55H
N/A
2
Commond
指令
N/A
见注
N/A
3
Data1
日夜模式
N/A
01：日，03：夜
N/A
4
Data1
亮度值
N/A
0～255
1
5
CheckSum
校验和
N/A
元素0～4累加和低字节
N/A
注：1)0x20读取亮度、0x28读取背光温度、0x24读取液晶显示模块自检状态、0x2c设置液晶显示模
块亮度、日夜模式；
2)信号处理板发送指令至液晶显示模块，液晶显示模块需在40ms内响应并返回相应数据，无响应
信号处理模块重发3次，3次无响应则判断通道或液晶显示模块故障。
表2 液晶显示模块发送至主控板
源
液晶显示模块
传输类型
数字量
目的
主控板
大小
6字节
符合标准
RS232
更新速率
40ms
通讯格式
1位起始位、8位数据位(低位先高位后)、无校验、1位停止位；传输速率：9600bps；
元素
信号名称
信号说明
单位
范围
分辨率
0
BlockHead1
字头1
N/A
定值AAH
N/A
1
BlockHead2
字头2
N/A
定值55H
N/A
2
CommondB
指令回应
N/A
见注
N/A
3
Data1
数据1
N/A
见表5
--
4
Data2
数据2
N/A
见表5
--
5
CheckSum
校验和
N/A
元素0～4累加和低字节
N/A
注：0x20读取亮度、0x28读取背光温度、0x24液晶显示模块自检状态、0x2c设置液晶显示模块亮度、日夜模式
表3 数据有效性定义
指令
Data1对应数据
Data2对应数据
0x20
亮度值
--
0x28
背光温度
--
0x24
液晶显示模块自检状态1，见表6
液晶显示模块自检状态2，表4
0x2c
液晶显示模块亮度
日夜模式

表4 液晶显示模块自检状态
位
液晶显示模块自检状态1
液晶显示模块自检状态2
D0
Cpu故障
0=故障，1=正常
D1
背光加热电路故障
0=故障，1=正常
D2
温度传感器故障
0=故障，1=正常
D3
AD电路故障
0=故障，1=正常
D4
屏加热电路故障
0=故障，1=正常
D5
备用
备用
D6
备用
备用
D7
备用
备用
注：0故障，1正常

附录B
产品外形图

共17页第17页
图B 外形尺寸图

THANKS !!!

致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求

欢迎您的下载，资料仅供参考
