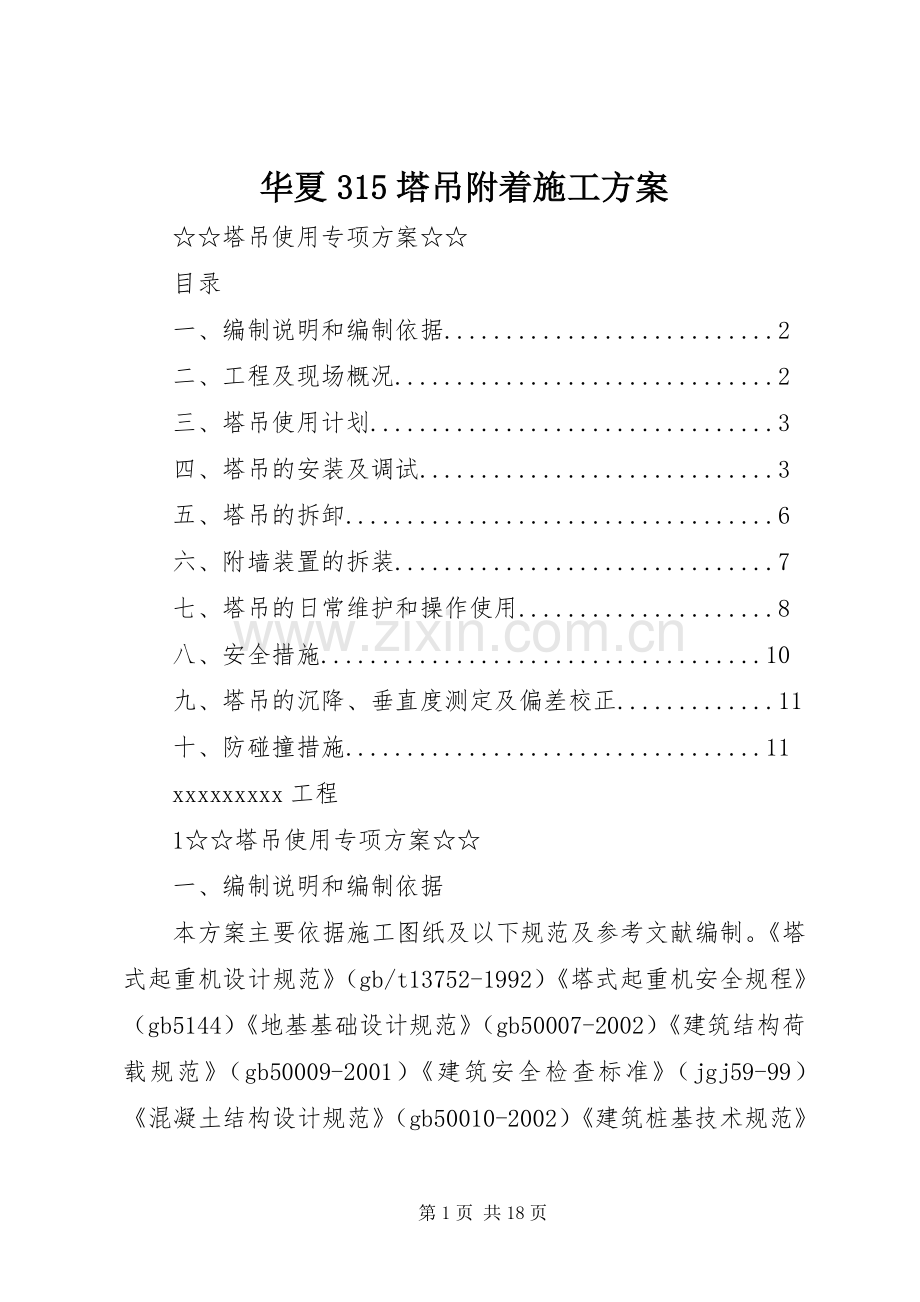

华夏315塔吊附着施工实施方案 (4).docx_第1页
第1页 / 共18页

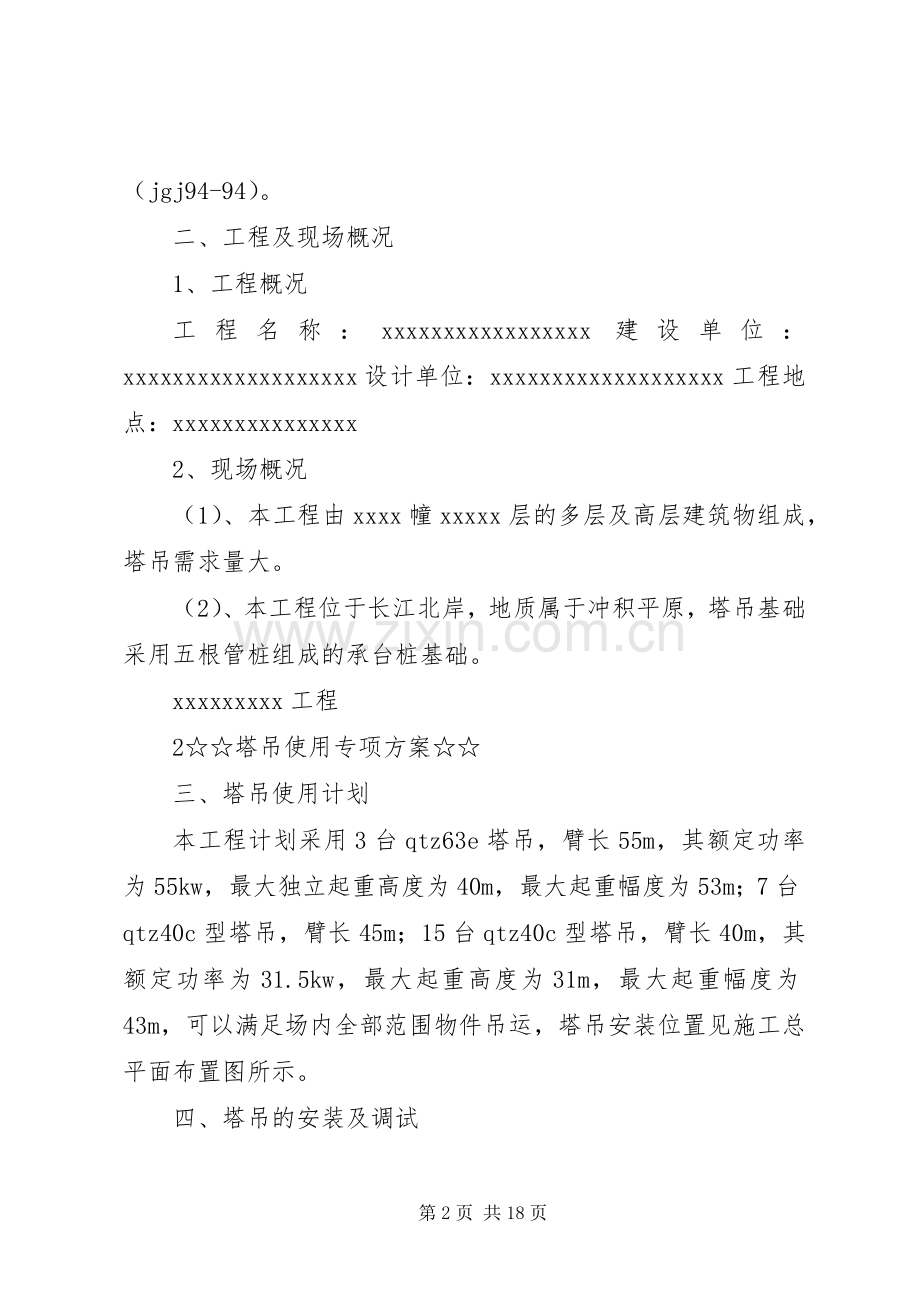

华夏315塔吊附着施工实施方案 (4).docx_第2页
第2页 / 共18页
华夏315塔吊附着施工实施方案 (4).docx_第3页
第3页 / 共18页
华夏315塔吊附着施工实施方案 (4).docx_第4页
第4页 / 共18页
华夏315塔吊附着施工实施方案 (4).docx_第5页
第5页 / 共18页
点击查看更多>>
资源描述

1、华夏315塔吊附着施工方案 塔吊使用专项方案 目录 一、编制说明和编制依据.2 二、工程及现场概况.2 三、塔吊使用计划.3 四、塔吊的安装及调试.3 五、塔吊的拆卸.6 六、附墙装置的拆装.7 七、塔吊的日常维护和操作使用.8 八、安全措施.10 九、塔吊的沉降、垂直度测定及偏差校正.11 十、防碰撞措施.11 xxxxxxxxx工程 1塔吊使用专项方案 一、编制说明和编制依据 本方案主要依据施工图纸及以下规范及参考文献编制。塔式起重机设计规范(gb/t13752-1992)塔式起重机安全规程(gb5144)地基基础设计规范(gb50007-2002)建筑结构荷载规范(gb50009-200

2、1)建筑安全检查标准(jgj59-99)混凝土结构设计规范(gb50010-2002)建筑桩基技术规范(jgj94-94)。 二、工程及现场概况 1、工程概况 工程名称:xxxxxxxxxxxxxxxxx建设单位:xxxxxxxxxxxxxxxxxxx设计单位:xxxxxxxxxxxxxxxxxxx工程地点:xxxxxxxxxxxxxxx 2、现场概况 (1)、本工程由xxxx幢xxxxx层的多层及高层建筑物组成,塔吊需求量大。 (2)、本工程位于长江北岸,地质属于冲积平原,塔吊基础采用五根管桩组成的承台桩基础。 xxxxxxxxx工程 2塔吊使用专项方案 三、塔吊使用计划 本工程计划采用3台

3、qtz63e塔吊,臂长55m,其额定功率为55kw,最大独立起重高度为40m,最大起重幅度为53m;7台qtz40c型塔吊,臂长45m;15台qtz40c型塔吊,臂长40m,其额定功率为31.5kw,最大起重高度为31m,最大起重幅度为43m,可以满足场内全部范围物件吊运,塔吊安装位置见施工总平面布置图所示。 四、塔吊的安装及调试 本工程塔吊拆除安装均由专业的公司完成。 1、机械及人员准备: 安装qtz40塔吊时采用16t.m,安装qtz63e塔吊时采用25t.m汽车起重机。在安装时准备好常用工具及经纬仪等测量仪器,并配备塔吊司机一名,安装钳工四名,安装电工一人,起重工一人,指挥一人。各人员必

4、须技术熟练,持证上岗。 2、安装要求: 轴销必须插到底,并扣好开口销。基脚螺丝及塔身连接螺丝必须拧紧。附墙处电焊必须有专职电焊工焊接。垂直度必须控制在千分之一以内。 3、塔吊的安装顺序: 校验基础安装底架安装基础节安装三个标准节安 xxxxxxxxx工程 3塔吊使用专项方案 装预升套架安装回转机构总成安装塔帽安装司机室安装平衡臂吊起12块平衡重(根据设计要求)拼装起重臂吊装起重臂吊装余下配重。各道工序严格按标准要求施工,上道工序未完严禁进行下道工序。 4、注意事项: 安装人员必须带好安全帽;严禁酒后上班;非安装人员不得进入安装区域。安装拆卸时必须注意吊物的重心位置,必须按安装拆卸顺序进行安装或

5、拆卸,钢丝绳要栓牢,卸扣要拧紧,作业工具要抓牢,摆放要平稳,防止跌落伤人,吊物上面或下面都不准站人。基本高度安装完成后,应注意周围建筑物及高压线,严禁回转或进行吊重作业,下班后用钢筋卡牢。 5、塔吊的顶升作业 (1)、先将要加的几个标准节吊至塔身引入的方向一个个依次排列好,然后将大臂旋转至引进横梁的正上方,打开回转制动开关,使回转处于制动状态。 (2)、调整好爬升架导轮与塔身之间的间隙,以3-5mm为宜,放松电缆的长度,使至略大于总的爬升高度,用吊钩吊起一个标准节,放到引进横梁的小车上,移动小车的位置,使塔吊的上部重心落在顶升油缸上的铰点位置上,然后卸下支座与塔身连接的八个高强度螺栓,并检查爬

6、爪是否影响爬升。 (3)、将顶升横梁挂在塔身的踏步上,开动液压系统,活塞杆全部伸出后,稍缩活塞杆,使爬爪搁在塔身的踏步上,接着缩 xxxxxxxxx工程 4塔吊使用专项方案 回全部活塞杆,重新使顶升横梁挂在塔身的上一级踏步上,再次伸出全部活塞杆,此时塔身上方刚好出现能装一节标准节的空间。 (4)、拉动引进小车,把标准节引到塔身的正上方,对准标准节的螺栓联结孔,缩回活塞杆至上、下标准节接触时,用高强度螺栓把上下标准节联结起来,调整油缸的伸缩长度,用高强度螺栓将上下支座与塔身联结起来。 (5)、以上为一次顶升加节过程,连续加节时,重复以上过程,在安装完完标准节后,这样塔机才能吊重作业。 6、顶升加

7、节过程中的注意事项: (1)、自顶升横梁挂在塔身的踏步上到油缸的活塞杆全部伸出,套架上的爬爪搁在踏步上这段过程中,必须认真观察套架相对顶升横梁和塔身的运动情况,有异常情况立即停止顶升。 (2)、自准备加节,拆除下支座与塔身相连的高强度螺栓,至加节完毕,联结好下支座与塔身之间的高强度螺栓,在这一过程中严禁起重臂回转或作业。 (3)、连续加节,每加一个标准节后,用塔吊自身起吊下一个标准节之前,塔机下支座与塔身之间的高强螺栓应连接上,但可不拧紧。 (4)、所加标准节有踏步的一面必须对准。 (5)、塔机加节完毕,应使套架上所有导轮压紧塔身主弦杆外表面,并检查塔身标准节之间各接头的高强螺栓拧紧情况。 x

8、xxxxxxxx工程 5塔吊使用专项方案 (6)、在进行顶升作业过程中,必须有专人指挥,专人照管电源,专人操作爬升机构,专人紧固螺栓。非有关操作人员,不得登上爬升架的操作平台,更不能擅自启动泵阀开关和其他电气设备。 (7)、顶升作业须在白天进行,若遇特殊情况,需在夜间作业时,必须有充足的照明设备。 (8)、只许在风速低于13m/s时进行顶升作业,如在顶升过程中突然遇到风力加大,必须停止顶升作业,紧固各连接螺栓,使上下塔身联结成一体。 (9)、顶升前必须放松电缆,使电缆放松长度略大于总的爬升高度并做好电缆的坚固工作。 (10)、在顶升过程中,因把回转机构紧紧刹住,严禁回转及其他作业。如发现故障,

9、必须立即停车检查,未查明原因,未将故障排除,不得进行爬升作业。 7、调试标准。必须按塔吊性能表中的重量进行限位及力矩限位,各限位开关调好后,必须动作灵敏,试用三次,每次必须合格。联结好接地线,接地线对称二点接地,接地电阻不大于4欧姆。 五、塔吊的拆卸 1、工地使用完毕后,必须及时通知安拆公司,由公司派人拆除。 xxxxxxxxx工程 6塔吊使用专项方案 2、塔吊的塔身下降作业: (1)、调整好爬升架导轮与塔身之间的间隙,以3-5mm为宜,移动小车的位置,使塔吊的上部重心落在顶升油缸上的铰点位置上,然后卸下支座与塔身连接的八个高强度螺栓,并检查爬爪是否影响塔吊的下降作业。 (2)、开动液压系统,

10、活塞杆全部伸出后,将顶升横梁挂在塔身的下一级踏步上,卸下塔身与塔身的连接螺栓,稍升活塞杆,使上下支座与塔身脱离,推出标准节到引进横梁顶端,接着缩回全部活塞杆,使爬爪搁在塔身的踏步上,再次伸出全部活塞杆,重新使顶升横梁在塔身的上一级踏步上,缩回全部活塞杆,使上下支座与塔身连接,并插上高强度螺栓。 (3)、以上为一次塔身下降过程,连续下降塔身时,重复以上过程。 (4)、拆除时,必须按照先降后拆附墙的原则进行拆除,设专人现场安全监护,严禁操作场内人流通行。 3、拆至基本高度时,用汽车吊辅助拆除,必须按拆卸顺序进行拆除。 4、注意事项同顶升加节过程。 六、附墙装置的拆装 本工程地上部分由14-1X14

11、-28X共28栋住宅和1X3X共3栋商业及社区商业中心、幼儿园组成。其中14-151423X楼为6 xxxxxxxxx工程 7塔吊使用专项方案 层住宅,1X、311X、25X、27X楼为11层住宅,高度为36.500m;2X、1214X、24X、26X、28X楼为18层住宅,高度为62.494m。而本工程选用的qtz63e塔吊和qtz40c型塔吊,其中qtz63e塔吊最大独立高度为40m,qtz40c塔吊最大独立高度为30.5m。因此必须设置附墙装置。18层高层分别在八层、十四设置附墙装置;11层高层在七层设置附墙装置。(计算书附后) 在升塔前,要严格执行先装后升的原则,即先安装附墙装置,再进

12、行升塔作业,当自由高度超过规定高度时,先加装附墙装置,然后才能升塔。 在降塔拆除时,也必须严格遵守先降后拆的原则,即当爬升套降到附墙不能再拆塔身时,才能拆除附墙,严禁先拆附墙后再降塔。 七、塔吊的日常维护和操作使用 1、维护与保养: (1)、机械的制动器应经常进行检查和调整制动瓦和制动轮的间隙,以保证制动的灵活可靠,其间隙在0.5-1mm之间,在摩擦面上不应有污物存在,遇有异物即用汽油洗净。 (2)、减速箱、变速箱、外啮合齿轮等,按各部分的润滑指标要求进行添加或更换。 (3)、要注意检查各部钢丝绳有无断股和松股现象,如超过有关规定,必须立即更换。 xxxxxxxxx工程 8塔吊使用专项方案 (

13、4)、经常检查各部位的联结情况,如有松动,应予拧紧,塔身联结螺栓应在塔身受压时检查松紧度,所有联结销轴必须带有开口销,并需张开。 (5)、安装、拆卸和调整回转机械时,要注意保证回转机械与行星减速器的中心线与回转大齿圈的中心线平行,回转小齿轮与大齿轮圈的啮合面不小于70%,啮合间隙要合适。 (6)、在运输中尽量设法防止构件变形及碰撞损坏;必须定期检修和保养;经常检查节构联结螺栓,焊缝以及构件是否损坏、变形和松动。 2、塔吊的操作使用 (1)、塔吊的操作人员必须经过训练,持证上岗,了解机械的构造和使用方法,必须熟知机械的保养和安全操作规程,非安装维护人员未经许可不得攀爬塔机。 (2)、塔机的正常工

14、作气温为-2040度,风速低于20m/s。(3)、在夜间工作时,除塔机本身备有照明外,施工现场应备有充足的照明设备。 (4)、在司机室内禁止存放润滑油,油棉纱及其他易燃易爆物品,冬季用禁止使用电炉取暖。 (5)、塔顶必须定机定人,专人负责,非机组人员不得进入司机室擅自进行操作。在处理电气故障时,须有维修人员二个以上。 (6)、司机操作必须严格按“十不吊”规则执行。 xxxxxxxxx工程 9塔吊使用专项方案 (7)、塔上与地面用对讲机联系。 八、安全措施 1、按建设部塔式起重机拆装许可证要求,配备相关人员,明确分工,责任到人。 2、上岗前必须对上岗人员进行安全教育,必须带好安全帽,严禁酒后上班

15、。 3、塔机安拆工作时,风速超过13m/s和雨雪天,应严禁操作。 4、操作人员应佩戴必要的安全装置,保证安全生产。 5、严禁高空作业人员向下抛扔物体。 6、未经验收合格,塔吊司机不准上台操作,工地现场不得随意自升塔吊、拆除塔吊及其他附属设备。 7、严禁违章指挥,塔吊司机必须坚持十个不准吊。 8、夜间施工必须有足够的照明,如不能满足要求,司机有权停止操作。 9、拆装塔机的整个过程,必须严格按操作规程和施工方案进行,严禁违规操作。 10、多塔作业时,要制定可靠的防碰撞措施。 11、必须按规范设置防雷设施及三级以上的用电保护。 xxxxxxxxx工程 10塔吊使用专项方案 九、塔吊的沉降、垂直度测定

16、及偏差校正 1、塔吊基础沉降观测半月一次。垂直度在塔吊自由高度时半月一次测定,当架设附墙后,每月一次(在安装附墙时必测)。 2、当塔机出现沉降,垂直度偏差超过规定范围时,须进行偏差校正,在附墙未设之前,在最低节与塔吊机脚螺栓间加垫钢片校正,校正过程用高吨位千斤顶顶起塔身,顶塔身之前,塔身用大缆绳四面缆紧,在确保安全的前提下才能起顶塔身当附墙安装后,则通过调节附墙杆长度,加设附墙的方法进行垂直度校正。 十、防碰撞措施 1、安装根据塔式起重机安全规程10.5的规定“两台起重机之间的最小架设距离应保证处于低位的起重机臂架端部与另一台起重机的塔身之间至少有2米的距离;处于高位起重机的最低位置的部件(吊

17、钩升至最高点或最高位置的平衡重)与低位的起重机中处于最高位置部件之间的垂直距离不得小于2米。”安装在垂直距离上满足规程要求。 2、操作 (1)当两台塔吊吊臂或吊物相互靠近时,司机要相互鸣笛示警,以提醒对方注意。 (2)夜间作业时,应该有足够亮度的照明。 (3)司机在操作时必须专心操作,作业中不得离开司机室,起 xxxxxxxxx工程 11塔吊使用专项方案 重机运转时,司机不得离开操作位置。 (4)司机要严格遵守换班制度,不得疲劳作业,连续作业不许超过8小时。 (5)司机室的玻璃应平整、清洁,不得影响司机的视线。(6)在作业过程中,必须听从指挥人员指挥,严禁无指挥操作,更不允许不服从指挥信号,擅

18、自操作。(7)回转作业速度要慢,不得快速回转。(8)有雷雨或遇6级以上大风时严禁作业。 (9)操作后,吊臂应转到顺风方向,并放松回转制动器,并且将吊钩起升到最高点,吊钩上严禁吊挂重物。 xxxxxxxxx工程 12塔吊使用专项方案 附着计算计算书 一、支座力计算 塔机按照说明书与建筑物附着时,最上面一道附着装置的负荷最大,因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁,其内力及支座反力计算如下:风荷载标准值应按照以下公式计算: wk=w0zsz =0.4001.1701.8600.700=0.609kn/m2;其中w0基本风压(kn/

19、m),按照结构设计说明为:w0=0.400kn/m; z风压高度变化系数,按照建筑结构荷载规范(gbj9)的规定采用:z=1.860; s风荷载体型系数:s=1.170; z高度z处的风振系数,z=0.700;风荷载的水平作用力: q=wkbks=0.6091.6000.200=0.195kn/m;其中wk风荷载水平压力,wk=0.609kn/m2;b塔吊作用宽度,b=1.600m;ks迎风面积折减系数,ks=0.200;实际取风荷载的水平作用力q=0.195kn/m;塔吊的最大倾覆力矩:m=500.000kn.m; 22 xxxxxxxxx工程 13塔吊使用专项方案 弯矩图 变形图 剪力图

20、计算结果:nw=48.9399kn; 二、附着杆内力计算 计算简图: xxxxxxxxx工程 14塔吊使用专项方案 计算单元的平衡方程: 其中: 2.1第一种工况的计算。塔机满载工作,风向垂直于起重臂,考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。 将上面的方程组求解,其中从0-360循环,分别取正负两种情况,求得各附着最大的轴压力和轴拉力。 杆1的最大轴向压力为:66.69kn; 杆2的最大轴向压力为:0.00kn; 杆3的最大轴向压力为:44.92kn; 杆1的最大轴向拉力为: 19.82kn; 杆2的最大轴向拉力为: 36.26kn; xxxxxxxxx工程 15塔吊使用专项方

21、案 杆3的最大轴向拉力为:54.91kn; 2.2第二种工况的计算。塔机非工作状态,风向顺着着起重臂,不考虑扭矩的影响。 将上面的方程组求解,其中=45,135,225,315,mw=0,分别求得各附着最大的轴压力和轴拉力。 杆1的最大轴向压力为:43.26kn; 杆2的最大轴向压力为: 12.05kn; 杆3的最大轴向压力为:49.58kn; 杆1的最大轴向拉力为:43.26kn; 杆2的最大轴向拉力为: 12.05kn; 杆3的最大轴向拉力为:49.58kn; 三、附着杆强度验算 1.杆件轴心受拉强度验算 验算公式:=n/anf其中 -为杆件的受拉应力; n-为杆件的最大轴向拉力,取n=5

22、4.912kn;an-为杆件的截面面积,本工程选取的是12.6号槽钢; 查表可知an=1569.00mm。 经计算,杆件的最大受拉应力=54912.291/1569.00=34.998n/mm2, 最大拉应力不大于拉杆的允许拉应力215n/mm2,满足要求。 2.杆件轴心受压强度验算 验算公式:=n/anf其中-为杆件的受压应力; n-为杆件的轴向压力,杆1:取n=66.695kn; 杆2:取n=12.054kn; 杆3:取n=49.581kn;an-为杆件的截面面积,本工程选取的是12.6号槽钢; 查表可知an=1569.00mm2。 xxxxxxxxx工程 2塔吊使用专项方案 -杆件长细比

23、,杆1:取=101,杆2:取=123,杆3:取 =94-为杆件的受压稳定系数,是根据查表计算得: 杆1:取=0.549,杆2:取=0.421,杆3:取 =0.594; 经计算,杆件的最大受压应力=77.428n/mm2, 最大拉应力不大于拉杆的允许拉应力215n/mm2,满足要求。 四、附着支座连接的计算 附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接。预埋螺栓的规格和施工要求如果说明书没有规定,应该按照下面要求确定: 1.预埋螺栓必须用q235钢制作; 2.附着的建筑物构件混凝土强度等级不应低于c20; 3.预埋螺栓的直径大于24mm; 4.预埋螺栓的埋入长度和数量满足下面要求

24、: 其中n为预埋螺栓数量;d为预埋螺栓直径;l为预埋螺栓埋入长度;f为预埋螺栓与混凝土粘接强度(c20为1.5n/mm2,c30为3.0n/mm2);n为附着杆的轴向力。 5.预埋螺栓数量,单耳支座不少于4只,双耳支座不少于8只;预埋螺栓埋入长度不少于15d;螺栓埋入端应作弯钩并加横向锚固钢筋。 五、附着设计与施工的注意事项 锚固装置附着杆在建筑结构上的固定点要满足以下原则: 1.附着固定点应设置在丁字墙(承重隔墙和外墙交汇点)和外墙转角处,切不可设置在轻质隔墙与外墙汇交的节点处; 2.对于框架结构,附着点宜布置在靠近柱根部; 3.在无外墙转角或承重隔墙可利用的情况下,可以通过窗洞使附着杆固定在承重内墙上; 4.附着固定点应布设在靠近楼板处,以利于传力和便于安装。 xxxxxxxxx工程第18页 共18页
