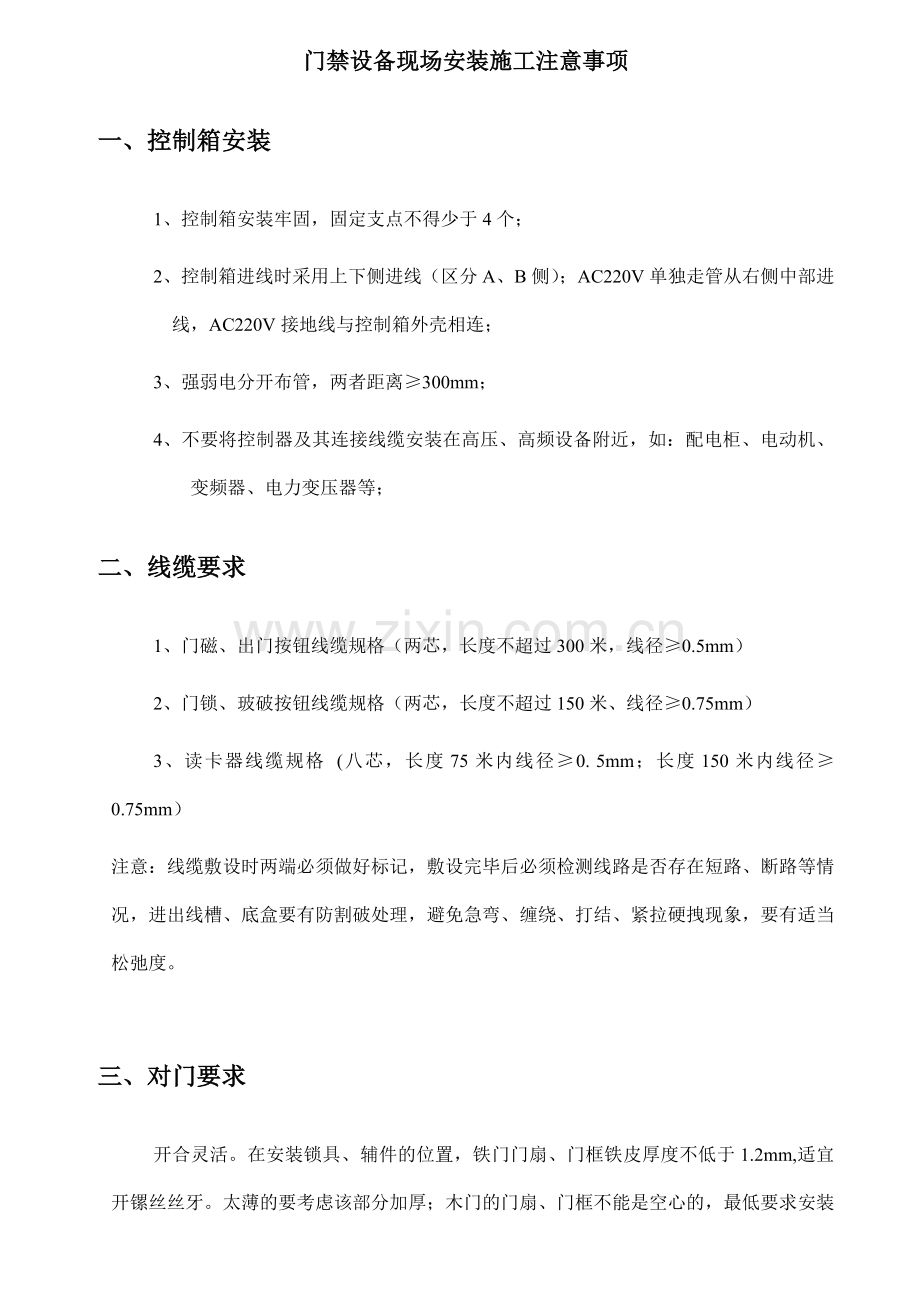

门禁设备现场安装施工注意事项一、控制箱安装1、控制箱安装牢固，固定支点不得少于4个；2、控制箱进线时采用上下侧进线（区分A、B侧）；AC220V单独走管从右侧中部进线，AC220V接地线与控制箱外壳相连；3、强弱电分开布管，两者距离300mm；4、不要将控制器及其连接线缆安装在高压、高频设备附近，如：配电柜、电动机、变频器、电力变压器等；二、线缆要求1、门磁、出门按钮线缆规格（两芯，长度不超过300米，线径0.5mm）2、门锁、玻破按钮线缆规格（两芯，长度不超过150米、线径0.75mm）3、读卡器线缆规格 (八芯，长度75米内线径0. 5mm；长度150米内线径0.75mm）注意：线缆敷设时两端必须做好标记，敷设完毕后必须检测线路是否存在短路、断路等情况，进出线槽、底盒要有防割破处理，避免急弯、缠绕、打结、紧拉硬拽现象，要有适当松弛度。三、对门要求开合灵活。在安装锁具、辅件的位置，铁门门扇、门框铁皮厚度不低于1.2mm,适宜开镙丝丝牙。太薄的要考虑该部分加厚；木门的门扇、门框不能是空心的，最低要求安装器件的位置必须是实心的。避免无法紧固锁具、辅件或日后容易松脱。阳极锁，磁力锁一般安装在门框开门端顶部，阴极锁安装在机械锁锁舌对应的门框位置，门缝不得大于4 mm。四、门锁安装门禁系统中较为常用的锁具有阳极锁（即插销锁）、阴极锁（电锁口）、磁力锁三种，在电锁侧必须安装保护二极管（IN40014007），二极管阳极接电锁负极。每个电锁输出干结点（最大电流2A，电压30VDC）最多连接两把电锁，电流大于2A电压大于30VDC时必须做继电器扩展或使用控制器多余输出点。1、阳极锁工作电压常见为12VDC ,电流为分持续电流与峰值电流。峰值电流只在锁动作时出现。正常持续电流在400mA-500mA之间，峰值电流在800 mA -1000 mA之间,带有门状态及锁舌状态反开关。适合隐藏安装,一般安装于需内外双向开门的玻璃门、木门、小铁门。如门框无暗埋锁的孔位（如无框玻璃门），则需增加锁配件（如大门夹、小门夹）。安装要求精确,要求门闭合时必须每次都在相同的同一静止点位上，门闭合可采用地弹簧或闭门器实现。2、阴极锁工作电压为12VDC,也有24VDC。电流在180mA-350mA之间。适合单扇单向开门或双扇(一扇固定)单向开门的木门、小铁门。使用时需要有机械锁具,门把手配合使用。安装时阴极锁位置正中对准机械锁具的弹簧锁舌即可,门扇与门框缝隙不能大于4mm。选用时建议选择不带门状态反馈开关的锁(带门状态反馈开关的使用过程中故障较多)，门磁单独设置。3、磁力锁工作电压为12VDC/24VDC,电流在400mA-500mA之间。分吸合铁片与锁主体两部分。适合安装于防火门、铁门及双开木门。安装时铁片装在门扇,锁主体装在门框上,要求锁主体安装在室内。外开门直接安装,内开门必须配合安装辅件( “L”型支架)。门闭合时，锁铁片与锁主体对正并完全吸合即可。注意：安装锁铁片时，锁铁片与门扇之间必须安装有胶圈（安装图样见后图）！五、门磁安装安装在锁具附近，暗装的注意开孔不要太松；明装的要固定稳，不让开门时摩擦到。引线端安装在门框、磁铁端安装在活动门扇，门磁的两端平面一侧相对距离不能大于5mm、偏离不能大于3mm；连线时电阻必须安装在靠近门磁端不能安装在控制器端且分清电阻的连接方法，线头不能裸露建议用热缩管保护。六、出门按钮安装要有安装底盒，无底盒条件下安装位置须采用加固处理，特别是石膏板墙和普通隔挡墙；安装高度在与照明开关等高、就手位置即可；连线时电阻必须安装在靠近出门按钮端不能安装在控制器端且分清电阻的连接方法，线头不能裸露建议用热缩管保护。七、玻破按钮安装安装在出门按钮附近，高度与出门按钮等高；连线时必须分清玻破按钮中两组独立开关各自的接线柱位置（1、2、3为一组；1a、2a、3a为一组）其中2、3串接门锁电源，2a、3a做为反馈信号连接门禁控制器输入点。注意：两组开关不能混接，否则烧坏控制器！八、读卡器安装 要有安装底盒，无底盒条件下安装位置须采用加固处理，特别是石膏板墙和普通隔挡墙；安装高度在与照明开关等高、就手位置即可；剪线时读卡器原有长度至少保留120mm以上，连线时分清各线颜色、功能与加长引线连接尽可能颜色对应统一，线头、屏蔽线包扎牢固。注意电源正负极、数据线D0、D1。九、控制箱内部器件安装1、线性电源板（控制器电源）安装时检查是否有元器件松脱，区分AC16V交流电源输入端、DC12V直流电源输出端（包括电源“+”正极“-”负极）、电池检测端子的引脚功能及连接方式。（参见NC RC2I连接图）2、开关电源（门锁电源）安装连线时区分AC220V交流电源输入端（L、N、接地）、V1（12.8V为电源输出正极、GND为电源输出负极）、V2充（连接后备电池正极、GND电池负极），注意线头不能太长裸露在接线柱之外。3、变压器安装连线时区分AC220V交流电源输入端（红色线）及AC16.5V交流电源输出端（蓝色线）。4、电池安装连线时区分接线端正极（红色）及负极（黑色）。5、控制器安装注意静电避免手直接碰触控制器器件。连线时不能在带电的情况下进行；分清控制器SIDE A、SIDE B应接入的门禁点位置、并区分读卡器、门磁、出门按钮、电锁各自对应的接线柱位置，严格对照接线图进行连接，特别注意控制器、读卡器、门锁的正负电源及通信端子的A与B。设备连接时必须先连接好前端设备（如：电锁、读卡器、出门按钮、门磁等），确认前端设备连接做业全部完毕并检查无误后才可连接后端控制器。1）、连线时必须牢记各设备引线颜色、引线与相关设备对应接线柱、设备电源的正负极，剪线时防止线头预留在控制器内部引起短路。2）、在连接后端控制器时，确记分清各引线连接的前端设备，存在疑问的必须检测无误后才可连接；注意输入、输出未经确认草率连接，否则会烧坏设备。3）、连接完毕后对应图纸全部检查一遍无误后方可扎线。4）、所有引线线头、屏蔽线都要包扎不能裸露。5）、连接所有D-NET通信线的屏蔽层，在NC-100处做接地处理（方法参照接线图）6）、使用合格可靠的接地装置。7）、 在雷电频发地区，安装通讯线浪涌保护器。6、通信模块LIF-200区分电源正负极、RS-232的9针头中2脚接NC-100的TX、3脚接NC-100的RX5脚接NC-100的GND十、其它器件闭门器（单向开门）开合行程平稳，每次闭合时在同一点位上地弹簧（双向开门）开合行程平稳，到位时晃动少，每次闭合时在同一点位上。十一、控制箱主电源通电测试在系统通电之前，必须对连线进行检查，以免造成不必要的损坏1）、检查所有连线是否有短路、漏接及设备正负极电源反接，每个控制箱都必须检查。2）、屏蔽线是否有与外壳短路，如果屏蔽线与外壳或安装箱有短路，会造成整个网络工作极不稳定或造成整个网络离线，给整个系统调试带来极大麻烦。3）、拽拽每根连线，看看接线是否牢固。如果接线不牢固，对后续的调试及使用会带来很大的隐患。4）、检查电源，接地是否良好，区分好AC220V与AC16.5V、DC12V电源，DC电源注意区分正负极。电源错误将造成设备永久性损坏。5）、检查各设备安装是否牢固，设置好地址码。准确设置好地址码对下面的调试将带来极大的方便。6）、断开控制器12VDC电源端子，在保证控制器设备不通电的情况下用万用表测试AC220V与AC16.5V、DC12V电源是否正常。7）、如果出现任何冒烟、异味的情况，应立即切断电源。检查电源、电源线是否有问题。磁力锁各部件的使用（安装）方法注意：在安装磁力锁之前，请仔细阅读本说明书A、 小心轻放，损伤牵引铁块和锁体上的吸力条的表面，都会减低锁门的力度。B、 磁力锁体要紧固在门框上。牵引铁块则装在门上，安装包上的配件能让牵引铁块围绕着它的中心轴翘动，以补偿门的磨损或对得不准而带来的误差。C、 辅助安装纸样要在门正常闭合的状态下使用。D、 拧紧所有的螺丝。标准安装方法：牵引铁块的安装方法*注意：牵引铁块的螺丝不要上得太紧，要让橡胶垫圈保持适当的弹性，使牵引铁块能随吸力自动调整到正确的位置。磁力锁接线方法 A、12V DC输入接线法：电流：0.5 amp(MAX)。把12V DC的负极接到接线柱的2#端子上。把12V DC的正极接到接线柱的1#端子上。检查电压选择跳线是在12V DC的位置上。 B、24V DC输入接线法：电流：0.5 amp(MAX)。把24V DC的负极接到接线柱的2#端子上。把24V DC的正极接到接线柱的1#端子上。检查电压选择跳线是在24V DC的位置上。 C、门状态侦测接线方法：继电器干触点的过流量在输入电压为24V DC时是1 amp，切记不要过载。如果需要一个常开开关信号时，请连接接线柱上的3#和4#端子。如果需要一个常闭开关信号时，请连接接线柱上的4#和5#端子。 注意：1、 本产品所使用的电源供应器必须符合UL标准。2、 如果电源开关不是接在直流电压输出端时，会让磁力锁体上的剩磁长时间不能消失，而造成“断电”后，不能立即开门的现象。（如下图）印刷线路板示意图
