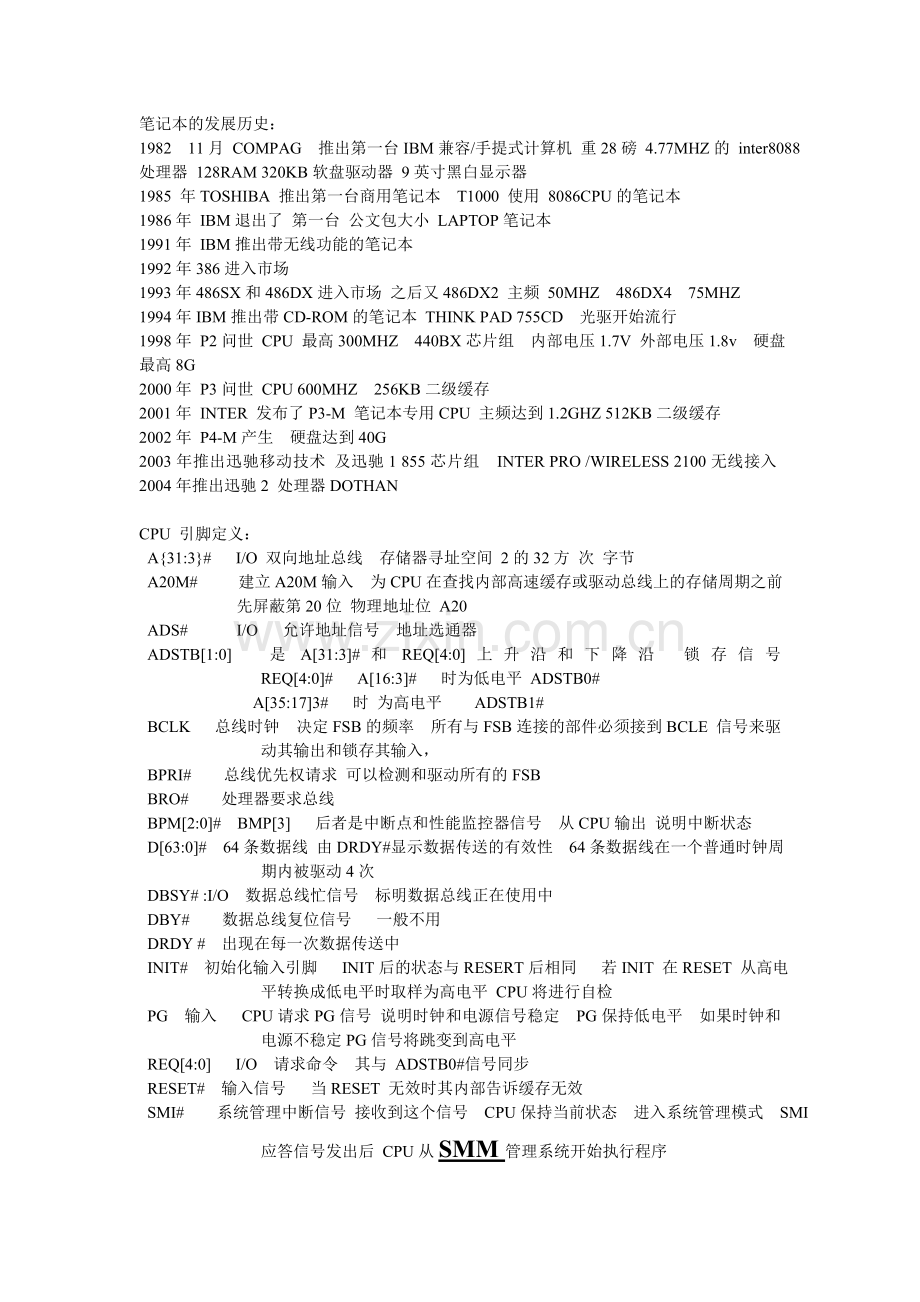

笔记本的发展历史：
1982 11月 COMPAG 推出第一台IBM兼容/手提式计算机 重28磅 4.77MHZ的 inter8088处理器 128RAM 320KB软盘驱动器 9英寸黑白显示器
1985 年TOSHIBA 推出第一台商用笔记本 T1000 使用 8086CPU的笔记本
1986年 IBM退出了 第一台 公文包大小 LAPTOP笔记本
1991年 IBM推出带无线功能的笔记本
1992年386进入市场
1993年486SX和486DX进入市场 之后又486DX2 主频 50MHZ 486DX4 75MHZ
1994年IBM推出带CD-ROM的笔记本 THINK PAD 755CD 光驱开始流行
1998年 P2问世 CPU 最高300MHZ 440BX芯片组 内部电压1.7V 外部电压1.8v 硬盘最高8G
2000年 P3问世 CPU 600MHZ 256KB二级缓存
2001年 INTER 发布了P3-M 笔记本专用CPU 主频达到1.2GHZ 512KB二级缓存
2002年 P4-M产生 硬盘达到40G
2003年推出迅驰移动技术 及迅驰1 855芯片组 INTER PRO /WIRELESS 2100无线接入2004年推出迅驰2 处理器DOTHAN

CPU 引脚定义：
A{31:3}# I/O 双向地址总线 存储器寻址空间 2的32方 次 字节
A20M# 建立A20M输入 为CPU在查找内部高速缓存或驱动总线上的存储周期之前 先屏蔽第20位 物理地址位 A20
ADS# I/O 允许地址信号 地址选通器
ADSTB[1:0] 是A[31:3]#和REQ[4:0]上升沿和下降沿 锁存信号 REQ[4:0]# A[16:3]# 时为低电平 ADSTB0#
A[35:17]3# 时 为高电平 ADSTB1#
BCLK 总线时钟 决定FSB的频率 所有与FSB连接的部件必须接到BCLE 信号来驱动其输出和锁存其输入，
BPRI# 总线优先权请求 可以检测和驱动所有的FSB
BRO# 处理器要求总线
BPM[2:0]# BMP[3] 后者是中断点和性能监控器信号 从CPU输出 说明中断状态
D[63:0]# 64条数据线 由DRDY#显示数据传送的有效性 64条数据线在一个普通时钟周期内被驱动4次
DBSY# :I/O 数据总线忙信号 标明数据总线正在使用中
DBY# 数据总线复位信号 一般不用
DRDY # 出现在每一次数据传送中
INIT# 初始化输入引脚 INIT后的状态与RESERT后相同 若INIT 在RESET 从高电平转换成低电平时取样为高电平 CPU将进行自检
PG 输入 CPU请求PG信号 说明时钟和电源信号稳定 PG保持低电平 如果时钟和电源不稳定PG信号将跳变到高电平
REQ[4:0] I/O 请求命令 其与 ADSTB0#信号同步
RESET# 输入信号 当RESET 无效时其内部告诉缓存无效
SMI# 系统管理中断信号 接收到这个信号 CPU保持当前状态 进入系统管理模式 SMI 应答信号发出后 CPU从SMM管理系统开始执行程序
STPCLK I 停止时钟
TCK I 测试时钟 为CPU测试总线提供时钟信号
THERMDA 热敏二极管阳极
THERMDC 热敏二极管阴极
THERMTRIP# 过热保护 超过125摄氏度时停止处理器 并告诉系统
TRDY# I 标明目标准备好接受一个写或回写数据传送
TRST# I 测试复位信号 在加电RESET期间 信号保持低电平
VCCSENSE O 连接到处理器核心高电平的单独的低阻抗 被用来感觉和测量硅附近很小的噪音
VID【5:0】 O 用于CPU输出到电源控制来选择CPU的核心电压
VSSSENSE O 连接到处理器核心地信号的单独的低阻抗 用来测量硅附近很小的噪音

BIOS
ROM (Read Only Memory )只读存储器 永久半永久的保存数据 非易失性存储器
PROM (programmable rom )可编程 存储器
EPROM 可擦出可编程存储器 用紫外线擦除
EEPROM 电可擦除可编程ROM 它分三类 1 INTERDE 28系列小于1MB的芯片和WINBOND 的29E系列芯片为代表的分块式的EEPROM 2 INTER 大于1MB的28 系列芯片 3 单电压的EEPROM芯片 即快闪 FLASH ROM 其存储容量大于EPROM 约为 512KB-8MB 其封装方式两种 即 DIP 长条 两面引脚的 和PLCC封装 四面引脚 有插槽 插在主板上的
BIOS工作过程 BIOS芯片引脚按功能可分为四大部分 ： 电源 地址信号 数据信号 控制信号 其中的地址信号 数据信号 控制信号分别与主板的地址 数据 控制总线相连 在控制信号中 WE#和OE#信号时控制芯片写入、输出数据的使能端 CE#为芯片的片选信号 当处理器需要对该芯片进行读写操作时 首先必须选中 该芯片 即在CE#信号端送出低电平 然后再根据是读指令还是写指令 将相应的OE#信号 或WE#信号 拉至低电平 同时处理器要通过地址线送出待读取或写入芯片制定存储单元的地址 吧该存储单元中的数据或数据线上的数据写入到指定的存储 完成一次读写操作
A[0：17] 18位地址线
I/O[:7] 8位输入、输出数据线
WE# 写允许信号 低电平有效
OE# 读使能信号 低电平有效
CE# 片选信号 低电平有效
VCC 芯片5V供电电压
VPP BIOS 编程电压 一般为12V

RTC时钟
计算机时钟有三个 即操作系统时钟 BIOS时钟 和硬件实时时钟 RTC RTC时钟向BIOS时钟提供日期和时间BIOS时钟向操作系统时钟提供日期和时间

GMCH主要信号引脚
ADS# I/O ADDRESS STROBE 地址锁存信号 GMCH芯片通过这个信号监视循环和打断数据传输
BNR# I/O BLOCK NEXT REQUEST 次级申请阻止 当一个新的申请信号发出时此信号可以阻止申请总线信号的其他申请信号 可以灵活控制CPU总线引脚
BPRI# O 总线优先权申请
BREQ0# I/O 总线申请0
CPUREST# O 处理器复位
DBSY# I/O DATA BUS BUSY 数据总线繁忙信号
DEFER# O DEFER 延迟
DPSLP# I DEEP SLEEP 深度待机 此信号由ICH芯片驱动 为CPU提供C3或C4状态的控制
DRDY# I/O 数据准备完成 数据在传输之前 准备完成后产生此信号
HA[31:3]# I/O HOST ADDRESS BUS 主机地址纵向线 此信号与CPU的地址总线相连
HADSTB[1:0]# HOST ADDRESS STROBE 主地址锁存信号
HD[63:0]# 主机数据总线
HDSTBP[3:0]# HDSTBN[3:0] # I/O 差分主机数据选通信号
HIT# I/O hit 告诉缓存保持不变的请求总线
HITM# I/O 告诉缓存保持变更的请求总线
HREQ# I/O 主机申请指挥信号 给每个信号定义
HTRDY# O 主机目标准备完成 此信号表示处理器处理的目标能进入数据传送阶段

DDR SDRAM 接口
SCS[3:0]# O CHIP SELECT 片选信号 此引脚可以选择特定的DDR SDRAM 内存
SMA[12:0] O 多路传输存储器地址 这些信号用来为DDR SDRAM 内存提供多路传输的行、列地址
SBA[1：0] O 存储层选择 此信号定义每个内存中 哪些层被选择
SRAS# O DDR行地址锁存
SCAS# O DDR 列地址锁存
SWE# O WRITE ENABLE 写入允许同 SCAS#和SRAS# 配合使用
SDQ[71:0] I/O 数据线 用于同内存数据线连接
SDQS[8:0] I/O 数据选通信号
SCKE[3:0] O CLOCK ENABLE 时钟允许 这个引脚向 内存发送刷新或电源中断指令
RCVENOUT# Reserved output 应答输出
RCVENIN# RESERVED INPUT 应答输入

AGP 接口
GST[2:0] O status 状态 向AGP 提供状态信号 来控制AGP 工作在什么工作状态下 共 8种工作状态
GADSTB 【0】 I/O 地址或数据选通信号 0
GADSTB#[0] I/O 反向地址或数据选通信号
GADSTB [1]
GADSTB#[1]
GSBSTB I 带通信号
GSBSTB# I 反向带通信号
GFRAME# I/O 帧信号 当GMCH 芯片对AGP接口进行控制的时候 这个信号作为输出使用 当GMCH 芯片作为AGP 接口的输出目标的时候这个信号作为输入使用
GDEVSEL# I/O 装置选择当这个信号有效的时候表示对 AGP设备进行地址译码
GSTOP# I/O 停止信号
GREQ# I 通讯申请信号
GGNT# O 同意信号
GAD[31:0] I/O 地址数据总线
GCBE# [3:0] I/O 指令字节使用信号

时钟接口
BCLK BCLK# I 一对反向主机失踪信号
SCK[5：0] O 内存时钟 和SCK# 是两组相反的时钟输出信号
SCK[5:0]# O 反向 内存时钟
GCLKIN I 输入时钟 来自外部DV0/HUB 缓冲器的66MHZ 3.3v输入时钟
DVOCCLK DVOVCCLK # O 一对反向数字视频时钟输出
