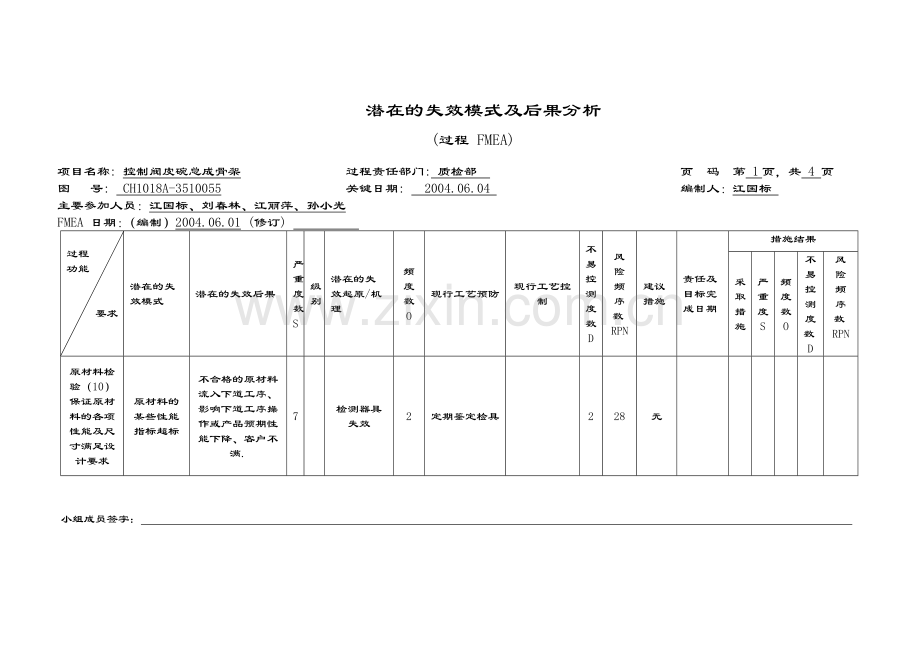

潜在的失效模式及后果分析
(过程 FMEA)
项目名称: 控制阀皮碗总成骨架 过程责任部门: 质检部 页 码 第 1页，共 4 页
图 号: CH1018A-3510055 关键日期: 2004.06.04 编制人：江国标
主要参加人员：江国标、刘春林、江丽萍、孙小光
FMEA 日期：（编制）2004.06.01 (修订)

过程
功能

要求
潜在的失效模式
潜在的失效后果
严重度数
S
级别
潜在的失效起原/机理
频度数
O
现行工艺预防
现行工艺控制
不易控测度数D
风险频序数RPN
建议措施
责任及目标完成日期
措施结果
采取措施
严重度
S
频度数O
不易控测度数D
风险频序数RPN

原材料检验（10）
保证原材料的各项性能及尺寸满足设计要求
原材料的某些性能指标超标
不合格的原材料流入下道工序、影响下道工序操作或产品预期性能下降、客户不满.
7

检测器具失效
2
定期鉴定检具

2
28
无

小组成员签字：

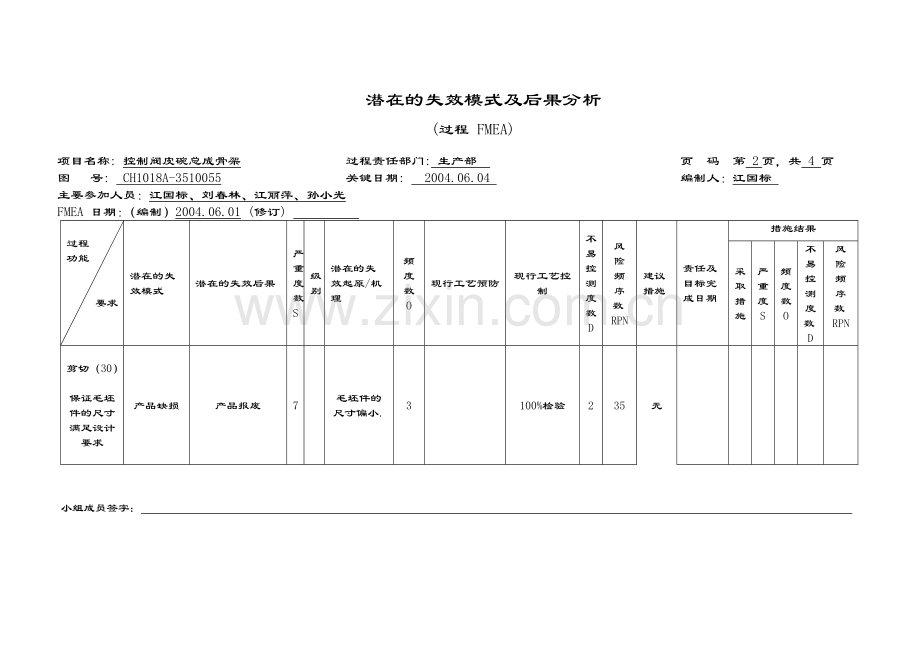

潜在的失效模式及后果分析
(过程 FMEA)
项目名称: 控制阀皮碗总成骨架 过程责任部门: 生产部 页 码 第 2页，共 4 页
图 号: CH1018A-3510055 关键日期: 2004.06.04 编制人：江国标
主要参加人员：江国标、刘春林、江丽萍、孙小光
FMEA 日期：（编制）2004.06.01 (修订)

过程
功能

要求
潜在的失效模式
潜在的失效后果
严重度数
S
级别
潜在的失效起原/机理
频度数
O
现行工艺预防
现行工艺控制
不易控测度数D
风险频序数RPN
建议措施
责任及目标完成日期
措施结果
采取措施
严重度
S
频度数O
不易控测度数D
风险频序数RPN

剪切（30）

保证毛坯件的尺寸满足设计要求
产品缺损
产品报废
7

毛坯件的尺寸偏小.
3

100%检验
2
35
无

小组成员签字：

潜在的失效模式及后果分析
(过程 FMEA)
项目名称: 控制阀皮碗总成骨架 过程责任部门: 生产部 页 码 第 3页，共 4 页
图 号: CH1018A-3510055 关键日期: 2004.06.04 编制人：江国标
主要参加人员：江国标、刘春林、江丽萍、孙小光
FMEA 日期：（编制）2004.06.01 (修订)

过程
功能

要求
潜在的失效模式
潜在的失效后果
严重度数
S
级别
潜在的失效起原/机理
频度数
O
现行工艺预防
现行工艺控制
不易控测度数D
风险频序数RPN
建议措施
责任及目标完成日期
措施结果
采取措施
严重度
S
频度数O
不易控测度数D
风险频序数RPN

冲压（40）

保证产品的尺寸和外观满足要求
产品表面毛刺严重，下道工序难以去除.
产品外观和预期性能不能满足要求.
5

模具磨损或装入不正.
3
操作工自检
每班首件检验，
2
30
无

产品底面不平
产品外观和预期性能不能满足要求.
5

工艺参数设定不当或模具表面有杂物.
2
操作工自检
按作业指导书操作，每班首件检验，
2
20

小组成员签字：

潜在的失效模式及后果分析
(过程 FMEA)
项目名称: 控制阀皮碗总成骨架 过程责任部门:生产部 页 码 第 4页，共 4 页
图 号: CH1018A-3510055 关键日期: 2004.06.04 编制人：江国标
主要参加人员：江国标、刘春林、江丽萍、孙小光
FMEA 日期：（编制）2004.06.01 (修订)

过程
功能

要求
潜在的失效模式
潜在的失效后果
严重度数
S
级别
潜在的失效起原/机理
频度数
O
现行工艺预防
现行工艺控制
不易控测度数D
风险频序数RPN
建议措施
责任及目标完成日期
措施结果
采取措施
严重度
S
频度数O
不易控测度数D
风险频序数RPN

滚桶（50）

保证产品外观满足要求
产品表面毛刺
产品外观和预期性能不能满足要求.
5

滚桶转速设定不当.
2

严格按作业指导书操作
2
20
无

小组成员签字：
