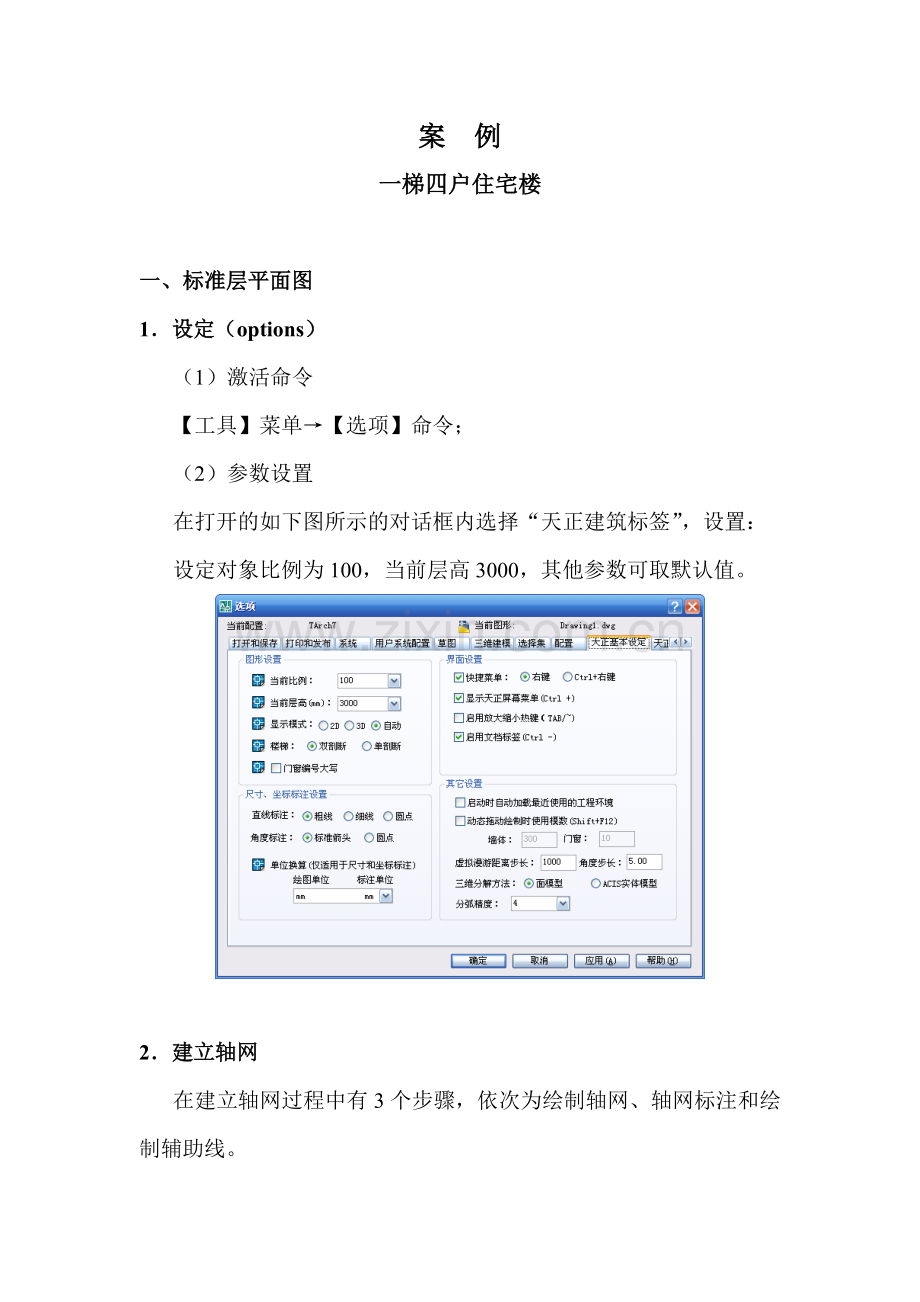

案 例
一梯四户住宅楼

一、标准层平面图
1．设定（options）
（1）激活命令
【工具】菜单→【选项】命令；
（2）参数设置
在打开的如下图所示的对话框内选择“天正建筑标签”，设置：
设定对象比例为100，当前层高3000，其他参数可取默认值。

2．建立轴网
在建立轴网过程中有3个步骤，依次为绘制轴网、轴网标注和绘制辅助线。
①激活命令：
【轴网柱子】菜单→【绘制轴网】命令；
②执行过程
激活命令；
在弹出的“绘制直线轴网对话框”中输入如下数据，点击插入点后，即可插入直线轴网。
下开间
2500，2100，900，600，3900，3900，600，900，2100，2500
上开间
2100，1500，2500，2400，3000，2400，2500，1500，2100
左进深
900，3600，2100，3300，3000，900，4200，600，2100，3300
右进深
同上
注意：绘制轴网完成后，一定要仔细检查，否则在后期中检查出错误时，修改将会很麻烦。
（2）轴网标注
①激活命令
【轴网柱子】菜单→【两点标注】命令：
注意：选取起始轴赫结束轴原则先左后右，先下后上。
②执行过程
激活命令：【轴网柱子】-【两点轴标】命令；
弹出如图所示的轴网标注对话框；
请选择起始轴线<退出>:用鼠标单击左侧第一竖向轴线；
请选择终止轴线<退出>:用鼠标单击最后的竖向轴线；
请选择起始轴线<退出>:按空格键退出。
（3）增加辅助轴线
对于本案例，在中间有孤立的墙体，所以在生产轴网后，单独添加辅助轴线。要生将E轴向上偏移1800，将8轴向左偏移300
①命令激活方法：
对于增加辅助轴线，可以用复制命令、偏移命令。本案例以偏移命令为例：
【修改】菜单→【偏移】命令；
②执行过程：
激活【偏移】命令；
输入偏移距离1800；
选择E轴；
在E轴上方单击；
按空格结束命令；
再激活命令；
输入偏移距离300；
选取8轴；
在8轴左侧单击。
结束命令。

最后，并将上面两个辅助轴线用夹点编辑的方式缩小到合适大小。其效果如下图所示。

3．绘制墙体
①命令激活方法
【墙体】菜单→【绘制墙体】命令；
②执行过程
激活命令；
在弹出“绘制墙体”对话框内设置：
【左宽】：120；【右宽】：120；
【高度】：当前层高；
【底高】：0；【材料】砖墙；
【用途】：一般墙；
单击对话框左下角【绘制直墙】按钮，然后按照命令行提示进行：
起点或 [参考点(R)]<退出>:点取直墙起点；
直墙下一点或 [弧墙(A)/矩形画墙(R)/闭合(C)/回退(U)]<另一段>:点取下一点；
直墙下一点或 [弧墙(A)/矩形画墙(R)/闭合(C)/回退(U)]<另一段>:点取下一点；
起点或 [参考点(R)]<退出>:回车结束命令。
绘制的效果如下图所示：
注意：由于本案例的图形是左右对称的，所以墙体可以只绘制出对称的一半。等到门窗都设置好后，用镜像命令复制出另一半。

4．插入门窗
本案例中所用门窗的型号如下表所示：
类型
门窗编号
尺寸（宽×高）
二维样式
三维样式
其他
用途
门
M-1
2100×2100
双扇推拉门
玻璃门
门槛0
阳台门
M-2
1000×2100
单扇平开门
防盗门
门槛0
各用户外门
M-3
900×2100
单扇平开门
实木门
门槛0
卧室门
M-4
800×2100
单扇平开门
百叶门
门槛0
卫生间门
M-5
1500×2100
双扇平开门
防盗门
门槛0
首层楼梯入口
门联窗
ZH-1
1800×2300
玻璃木门+无亮子塑钢窗1
门宽、窗高900
南户厨房
ZH-2
2200×2300
玻璃木门+无亮子塑钢窗1
门宽、窗高900
北户厨房
窗
C-1
1500×1500
四线表示
平开窗4
窗高800
卧室客厅
C-2
1200×1500
四线表示
平开窗1
窗高800
厨房和卫生间
C-3
1500×1500
四线表示
平开窗1
窗高800
楼道
注意：如果窗高采用600，700，亮子一般设置在下面；如果采用窗高800，900 则亮子设置在上面，窗高一般用1500。这时按照国家推行的节能标准设置的。内窗一般矮一些，外窗一般高一些。
住户的入口门一般为1000，厨房一般为700～800，其他房间一般为900。
①命令激活方法；
【门窗】菜单→【门窗】命令；
②执行过程：
本案例中门窗的类型和插入方式交多，现以门M2为例：
A激活命令；
B如图11.1在弹出的对话框内设置：
【编号】：输入M2；
【门高】：2100；
【门宽】：1000；
【门槛高】：0；
单击左侧“门二维预览窗”弹出如图所示的“天正图库管理系统”关于门窗平面形式的图库，选择所需要的形式；
单击右侧“门三维预览窗”弹出如图所示的“天正图库管理系统”关于门窗立面形式的图库，选择所需要的形式。
选择好门的形式后，点击“门窗参数”对话框左下角上的【墙段等分插入】方式按钮。
C点取门窗插入位置(Shift-左右开)<退出>:选取门插入位置；
点取门窗插入位置(Shift-左右开)<退出>:回车结束命令。

5．镜像墙体
在绘制好门窗后，用镜像命令将整个楼层的墙体和门窗做出来，然后添加楼道墙体和门窗C-4。如下图。

6．绘制阳台
本案例中阳台的绘制有三个过程：用多段线绘制阳台的轮廓线、绘制阳台和绘制阳台隔墙。
（1）绘制阳台外轮廓线；
①命令激活方法；
【绘图】菜单→【多段线】命令；
②执行过程
用多段线绘制2个阳台外轮廓线，过程略，其效果如图。

（2）【阳台】命令
①命令激活方法；
【楼梯其他】菜单→【其他设施】→【阳台】命令；
②执行过程：
激活命令；
在弹出的如图所示的对话框内设置参数；，然后点击【路径阳台】按钮；
选择一曲线(LINE/ARC/PLINE)<退出>:选取多段线；
请选择邻接的墙(或门窗)和柱: 选取邻近的门窗，回车结束命令。
（3）绘制隔墙
本案例中阳台中间有隔墙，绘制方法为：可以直接用绘制墙体命令。
7．插入楼梯
①命令激活方法：
【楼梯其他】菜单→【双跑楼梯】命令；
②执行过程：
激活命令；
在弹出的对话框内设置参数：
踏步总数为18级，踏步宽300，楼层高3000，休息平台宽1200，梯间宽用鼠标选择，自动绘制扶手，其他值按默认。
点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:点取插入位置。

8．尺寸标注
本案例中主要用到的标注命令有：门窗标注、逐点标注、内门标注和墙厚标注，还需要用到的其他命令有取消尺寸、裁剪延伸。
（1）对外墙进行门窗标注；
①命令激活方法：
【尺寸标注】菜单→【门窗标注】命令；
②执行过程：
激活命令；
请用线选第一、二道尺寸线及墙体
起点<退出>: 点取如图所示的点P1；
终点<退出>: 点取终点P2，使P1和P2的连线穿过墙体（如果有轴网标注，也必须穿过轴网如图所示），系统绘制出第一段墙体的门窗标注；
选择其他墙体: 添加被内墙断开的其他要标注墙体，回车结束命令；

（2）标注建筑内部窗体
①命令激活方法
【尺寸标注】菜单→【内门标注】命令；
②执行过程
该命令与【门窗标注】命令的执行过程类似，如图所示。
（3）墙厚标注
①命令激活方法
【尺寸标注】菜单→【墙厚标注】命令；
②执行过程
激活命令；
直线第一点<退出>:点击如图所示P1点；
直线第二点<退出>:点取P2点，命令结束。
9．添加虚墙
本案例中，客厅部分很大，但没有墙体分割。但在标注时要求将整个客厅部分分成餐厅和会客室两个部分，所以要添加虚墙。
①命令激活方法
【墙体】菜单→【绘制墙体】命令；
②执行过程
激活命令；
在弹出如图所示的对话框内，设置用途为虚墙；
在图中插入虚墙。
虚墙插入后，在图中显示为一条灰色的线段。
10．其他标注
本案例中除了门窗的标注外，还需要标注房间的名称和面积、建筑面积、地面标高、图形名称。
关于房间面积的概念：
[房间面积] 即使用面积，是除去公摊面积（如楼梯间面积）和结构面积（墙体、柱子）的净面积，对于阳台按栏板内侧全面积标注。一般在房间内标注。
[套内面积] 按照国家房屋测量规范的规定，标注由多个房间组成的住宅单元住宅，由分户墙以及外墙的中线所围成的面积。
a.按照外墙线计算；
b.楼梯间的面积是每户分摊；
c.共用墙的面积也是两户各算一半；
d.开敞式阳台面积算一半。
[建筑面积] 整个建筑物的外墙皮构成的区域，可以用来表示本层的建筑总面积 。
（1）标注房间面积和名称
通过该命令可以给房间加上名称、室内使用面积和建筑面积，并给房间加上地板。
①命令的激活方法
【房间屋顶】菜单→【搜索房间】命令；
②命令的执行过程

激活命令；
弹出如图所示对话框，设置选项；
请选择构成一完整建筑物的所有墙体(或门窗):选取墙体，找到 25 个
请选择构成一完整建筑物的所有墙体(或门窗):回车结束选择
请点取建筑面积的标注位置<退出>:点击选择建筑面积标注位置。
房间信息的编辑
双击房间名称，直接在标注位置输入需要的名称；
或右键单击房间名称，弹出如图所示的对话框，在对话框内修改。
（2）地面标高标注
本案例中，除了卫生间地面为2.970m外，其他地面标准3.000m。
①命令激活方法：
【符号标注】→【标高标注】命令；
②执行过程：
激活命令；
弹出如图所示的对话框，设置参数：“手工输入、带基线、连续标注”；
点击插入位置。
（3）图形名称标注
①命令激活方法：
【符号标注】→【图名标注】命令；
②执行过程：
激活命令；
弹出如图所示对话框，输入图名；
点击插入位置。
11．插入门窗表
①命令激活方法：
【门窗表】命令
②执行过程
激活命令；
请选择当前层门窗:指定对角点:用框选方法选择统计的门窗范围；
找到 11 个
请选择当前层门窗:回车确认选择；
弹出如图所示的对话框，单击确认按钮；
门窗表位置(左上角点)或 [参考点(R)]<退出>:用鼠标单击确定插入位置。
12．删除部分轴线
为了使图形显示更加清晰，重点突出， 需要删除部分轴线并将墙体加粗。
删除轴线的原则是：墙体的轴线必须保留，但是如果在一侧该轴线上没有墙体，需要将它在这一侧部分删除。
删除方法：夹点编辑法，或【工具】菜单→【其他工具】子菜单→【图形裁剪】命令。

13．插入图框
在出图打印之前，插入图框。
①命令激活方法；
--【插入图框】命令
②执行过程： 略。
二、首层平面图
根据做好的标准层平面图，经过修改生成首层平面图。
1．另存图形
将标准层图形保存，名字为《首层平面图》；
①命令激活方法
【开始】菜单→【另存为】命令；
②执行过程
略。
2．删除阳台
删除所有住户的阳台；
3．修改M1为C4
将所有M-1的门换成C-4，C-4的尺寸为宽×高为2100×1500，窗高900；
①命令激活方法
右键单击需要替换的门窗→【门窗替换】命令；
②执行过程
激活命令；
弹出对话框，设置替换的窗C-4的具体参数。
4．修改C-4为M-5
M-5 为一楼入口门，宽×高为1500×2100，双扇平开防盗门。使用【门窗替换】命令。
5．修改楼梯
①命令激活方法
右键单击楼梯→选择【对象编辑】命令；
②执行过程
激活命令；
在弹出对话框内设置：首层，一跑步数为11，二跑步数为7。

6．绘制台阶
（1）绘制台阶外轮廓线
在首层北面轴线8和轴线10之间绘制轮廓线，尺寸为1600×3000。
①命令激活方法
【绘图】菜单→【多段线】命令；
②执行过程
略。
（2）绘制阳台
①命令激活方法：
【楼梯其他】菜单→【其他设施】→【阳台】命令；
②执行过程：
激活命令；
在弹出的对话框内设置：点选“选择已有路径”、“基面为外轮廓线”按钮。
请选择平台轮廓<退出>选取轮廓线；
请选择邻接的墙(或门窗)和柱:回车取消选择；
是否认为两端点接邻一段直墙?[是(Y)/否(N)]<Y>: 输入Y；
请点取没有踏步的边:回车取消选择；
请选择平台轮廓<退出>回车结束命令。
6．修改图名
①命令激活方法；
双击图名（即在位编辑方法）；
②执行过程
双击图名，输入“首层平面图”，回车。

三、顶层平面图
将标准层平面图另存为顶层平面图
1．另存图形
将标准层图形用【另存为】命令保存，名字为《顶层平面图》；
2．修改图名
①命令激活方法；
双击图名（即在位编辑方法）；
②执行过程
双击图名，输入“顶层平面图”，回车。
3．修改楼梯
①命令激活方法
右键单击楼梯→选择【对象编辑】命令；
②执行过程
激活命令；
在弹出对话框内设置：顶层,其他按照默认。

四、楼层表
在平面图绘制好后，需要建立立面图、剖面图和三维立体图。立面图剖面图和三维立体图都需要先建立楼层表。
1．新建工程
①命令激活方法
【文件布图】菜单→【工程管理】；
②执行过程
首先打开任意一张图纸，首层、中间层都可以；
激活【工程管理】命令；
点击下拉菜单，点选【新建工程】命令；
输入工程名称并保存。
２．建立楼层表
①命令激活方法
【文件布图】菜单→【工程管理】；
②执行过程
Ａ．激活【工程管理】命令；
B．打开楼层下拉菜单，如图所示；
Ｃ．先在层号内输入1，在层高内输入3000，文件选择“首层平面图”
Ｄ.接着在下面的层号内输入2~6，在层高内输入3000，文件选择“中间层平面图”；
E．输入7，在层高内输入3000，文件选择“顶层平面图”。
F．保存。

五、生产立面图
立面生成的条件：
(1)每层有独立DWG文件
尽量将同一建筑的各个平面图放在一个文件夹内（天正7.0以上的版本也可以只使用用一个文件），如果中间层各种参数一致，即只保留首层平面图、中间层平面图、顶层平面图、屋顶平面图；
这个工作在前面的步骤里已经完成。
(2)各层平面图对齐点一致
要求一层平面图、中间层平面图、顶层平面图中对齐点的平面坐标一致，建议使用开间与进深方向的第一轴线交点；
一般，像本案例中的做法（即用标准层另存生成其他层），该条件自动完成。
(3)建立《楼层表》
即，在【工程管理】工具栏内的【楼层】设置框内设置楼层参数；
在上一步里已经完成。
(4)统一使用WCS坐标系（世界坐标系）。
一般没有进行过改动过坐标系的操作，该项都符合要求。
1.建立立面
（1）命令的激活方法
【立面】菜单→【建筑立面】命令；
（2）命令的执行过程。
激活命令；
请输入立面方向或 [正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>:输入参数；
请选择要出现在立面图上的轴线: 一般是选择同立面方向上的开间或进深轴线；
显示如图14.2所示的建筑立面对话框；
如果当前工程管理界面中有正确的楼层定义，即可提示保存立面图文件，否则不能生成立面文件。
立面的消隐计算是由天正编制的算法进行的，在楼梯栏杆采用复杂的造型栏杆时，由于这样的栏杆实体面数极多，如果也参加消隐计算，可能会使消隐计算的时间大大增长,在这种情况下可选择“忽略栏杆以提高速度”。
2.修饰墙面

A．新建图层，名字为墙群。并将该图层置为当前；
B．用直线命令绘制墙面轮廓线；
