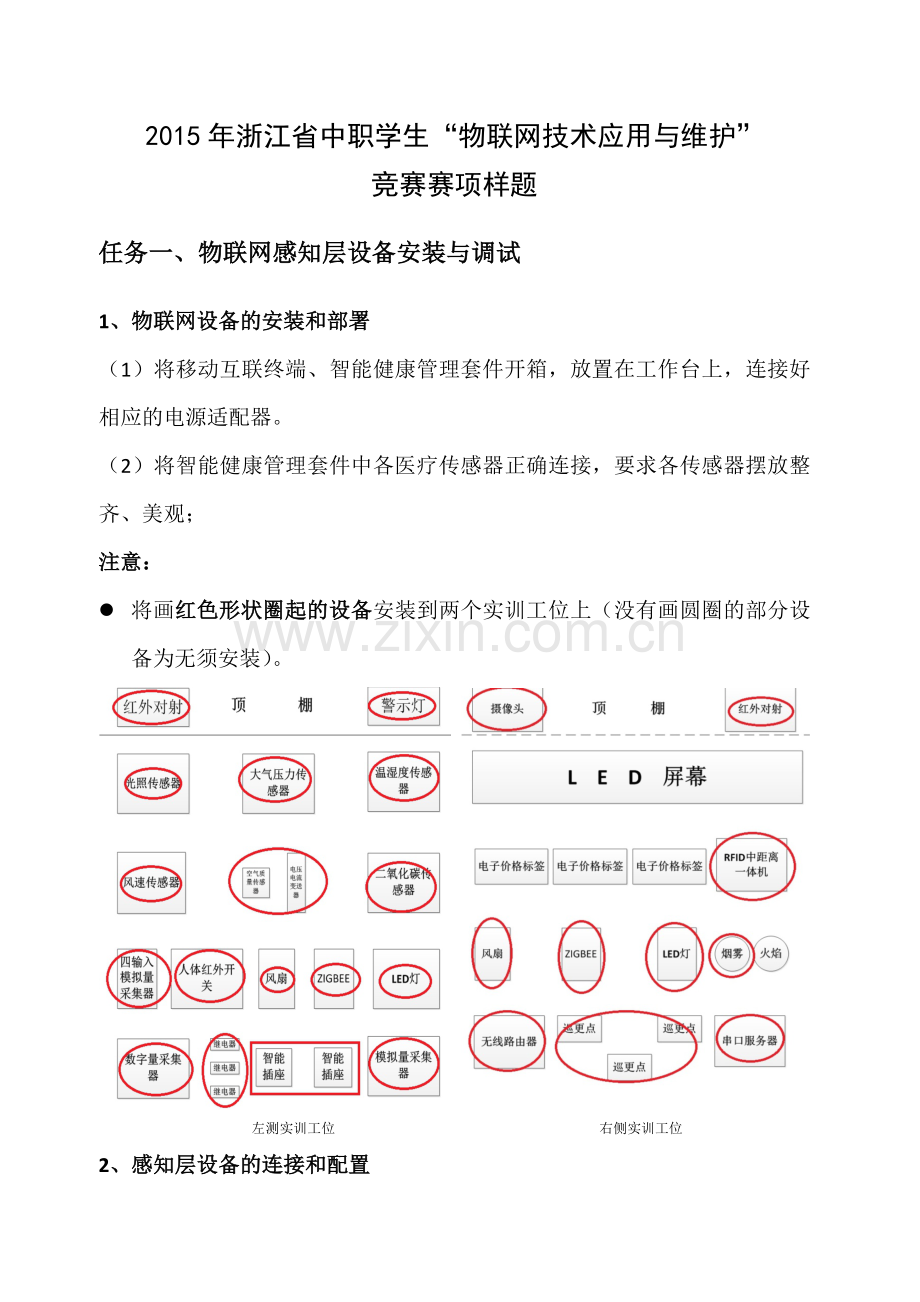

2015年浙江省中职学生“物联网技术应用与维护”
竞赛赛项样题
任务一、物联网感知层设备安装与调试
1、物联网设备的安装和部署
（1）将移动互联终端、智能健康管理套件开箱，放置在工作台上，连接好相应的电源适配器。
（2）将智能健康管理套件中各医疗传感器正确连接，要求各传感器摆放整齐、美观；
注意：
l 将画红色形状圈起的设备安装到两个实训工位上（没有画圆圈的部分设备为无须安装）。

左测实训工位 右侧实训工位
2、感知层设备的连接和配置
（1）ZigBee模块的烧写与配置
将竞赛资料中提供的程序分别下载到ZigBee协调器（主控器）、四通道电流传感器模块、2个继电器模块中（选手自行安装ZigBee模块的下载工具“SmartRF Flash Programmer”），按下表所给定的参数要求，完成对主控器、传感器模块、继电器模块的参数配置。
设备
参数
值
传感器模块
网络号（Pan_id）
14+组号+A
信道号（Channel）
1+组号
传感器类型
4通道电流
波特率
384000
风扇1继电器模块
风扇2继电器模块
网络号（Pan_id）
14+组号+A
信道号（Channel）
1+组号
继电器序号
1#继电器模块为1234
2#继电器模块为0001
波特率
384000
主控器
网络号（Pan_id）
14+组号+A
信道号（Channel）
1+组号
波特率
384000
（2）水环境容器的连接与配置
参照下表，将水环境容器中的加热片、电子雾化器、液位变送器、水温传感器、土壤水分温度传感器接入正确的供电电源、将信号线正确地连接至“ 四输入模拟量ZigBee通讯模块”的端子上，要求接线工艺标准、规范，连线外观工整、美观。
序号
传感器或硬件名称
供电电源
接入方式
1
加热片
智能插座（1）

2
电子雾化器
智能插座（2）

3
液位变送器
24V
ZigBee采集模块IN4
4
水温传感器
24V
ZigBee采集模块IN3
5
土壤水分温度传感器
24V
ZigBee采集模块（湿度IN2，温度IN1）
（3）数字量传感器的连接
参照下表，将各类数字量传感器正确进行供电，并连接至“数字量采集器ADAM4150”的信号端子上，要求接线工艺标准、规范，连线外观工整、美观。
序号
传感器名称
供电电压
数字量采集器
1
人体红外开关
24V
DI0
2
烟雾探测器
24V
DI2
3
红外对射传感器
12V
右工位模块的信号输出至DI4
4
警示灯
24V
DO0
5
左工位照明灯
12V
DO1
6
右工位照明灯
12V
DO2
3、笔试部分
（1）下图是二维码的哪种码制_________；

（2）高频RFID设备的工作频率为_________；
任务二、物联网网络传输层连接与配置
1、局域网络的连接部署
（1）按照下表的各项无线网络配置要求，通过对无线路由器的设定，完成无线局域网络的搭建，并将无线路由器的修改本机IP设定界面，无线网络名称，无线加密方式的界面（共3个界面）进行截屏；
序号
网络配置项
网络配置内容
1
无线网络名称（SSID）
“newland”+ 【组号】
2
无线路由器IP地址
192.168.【组号】.1
备注：无线路由器的默认地址为“192.168.0.1”，默认用户名为“admin”，密码为空。
（2）按照下表的内容完成对局域网中各个网络设备IP地址、子网掩码、网关地址等的设定，并保证各个网络设备的通畅；
序号
设备名称
配置内容
1
服务器
IP地址：192.168.【组号】.2
网络设备名称：IOTServer
2
工作站
IP地址：192.168.【组号】.3
网络设备名称：IOTClient
3
网络摄像头
IP地址：192.168.【组号】.4
设备名称：IOTCam
将摄像头设备名称配置的页面截屏
4
手持PDA
IP地址：192.168.【组号】.5
5
移动互联终端
IP地址：192.168.【组号】.6
6
串口服务器
IP地址：192.168.【组号】.7
2、网络设备的配置
（1）串口服务器的配置
利用竞赛资料中提供的安装串口服务器驱动软件，将IP地址设定为“192.168.【组号】.7”，并安装下表内容要求，分别设置串口服务器的COM端口分别为“COM2、COM3、COM4、COM5”；完成配置后，要求在串口服务器的Web页上的4个串口配置界面进行截屏。
序号
设备
连接端口
端口号及波特率
1
RS485转换模块
1
COM2， 9600
2
Zigbee协调器
2
COM3，38400
3
UHF超高频读写器
3
COM4，57600
4
无设备
4
COM5， 9600
（2）RFID （UHFReader18）安装配置
利用竞赛资料提供的配置工具，将RFID（UHFReader）读写器设置成波特率57600，读写模式”应答模式”, 读取超高频标签并进行截图。
3、笔试部分
（1）IPv4地址是给每个连接Internet上的主机分配的一个____位的地址；
（2）填写当前无线路由器工作的物理信道________。
任务三、物联网应用层系统部署与配置
1、运行环境的安装配置
在服务器上正确安装部署IIS与.NetFramework4.5，将服务器端配置到IIS上并截屏；
2、数据库的安装配置
在已安装好的SQL Server2008中，添加“newland”用户，密码为“123456”，附加数据库，并使用 “newland” 用户配置服务器端软件。对SQL Server中的中新增的登录名界面和服务器端的web.config数据库配置部分进行截图。
3、应用软件的安装
完成对展示端、医疗端软件、物业端软件的安装和配置，调试系统可正常工作。
任务四、物联网应用系统使用与维护
1、环境监测场景操作和使用
查看大气环境传感数据，并对展示端界面进行截屏，要求展示端界面显示出大气环境各传感数据；
2、社区安防场景操作和使用
运行社区安防场景功能，操作红外对射模拟有人通过，并对展示端界面进行截屏，要求展示端界面小偷潜入中；
3、基于Web登录功能的开发
（1）新建一个工程并制作一个登陆页面login.aspx，界面参考下图：

（2）新建一个list.aspx页面，点击login.aspx页面的登录按钮，页面跳转到list.aspx页面。
