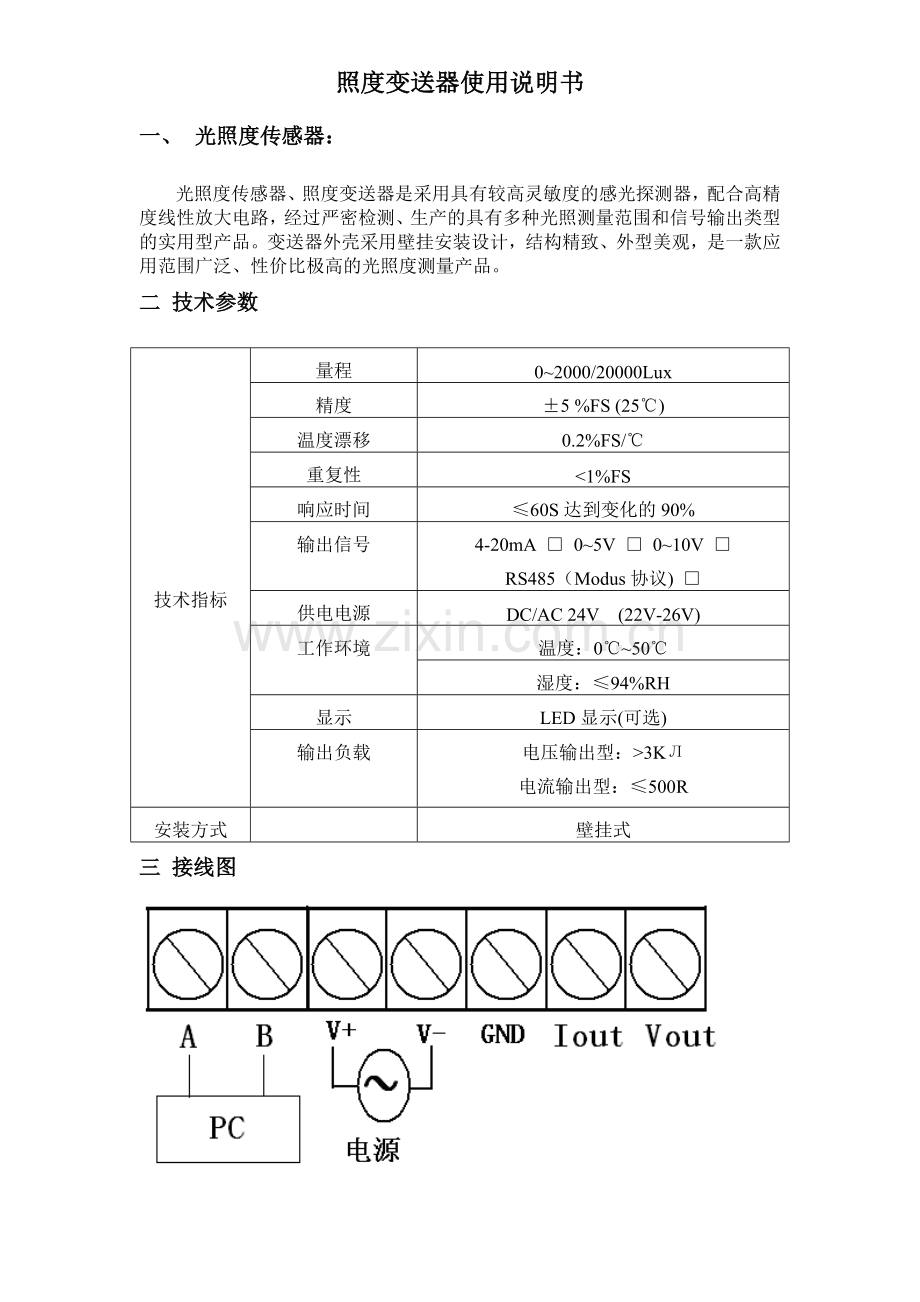

照度变送器使用说明书
一、 光照度传感器：
光照度传感器、照度变送器是采用具有较高灵敏度的感光探测器，配合高精度线性放大电路，经过严密检测、生产的具有多种光照测量范围和信号输出类型的实用型产品。变送器外壳采用壁挂安装设计，结构精致、外型美观，是一款应用范围广泛、性价比极高的光照度测量产品。
二 技术参数

技术指标
量程
0~2000/20000Lux
精度
±5 %FS (25℃)
温度漂移
0.2%FS/℃
重复性
<1%FS
响应时间
≤60S达到变化的90%
输出信号
4-20mA □ 0~5V □ 0~10V □
RS485（Modus协议) □
供电电源
DC/AC 24V (22V-26V)
工作环境
温度：0℃~50℃
湿度：≤94%RH
显示
LED显示(可选)
输出负载
电压输出型：>3KЛ
电流输出型：≤500R
安装方式

壁挂式
三 接线图

四 通信协议说明
我们的照度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。
MODBUS规约是MODICOM公司开发的，版权归其所有。
我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。
根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。
4.1MODBUS规约简介
MODBUS规约是MODICOM公司开发的一个为很多厂商支持的开放规约
Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。
当在Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
4.1.1 在Modbus网络上转输
标准的Modbus口是使用RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。
控制器通信使用主—从技术，即仅设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据做出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器。
主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回消息作为回应，如果是以广播方式查询的，则不作任何回应。Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、错误检测域。
从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和错误检测域。如果在消息接收过程中发生错误，或从设备不能执行其命令，从设备将建立错误消息并把它作为回应发送出去。
4.1.2 在其它类型网络上转输
在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。这样在单独的通信过程中，控制器既可作为主设备也可作为从设备。提供的多个内部通道可允许同时发生的传输进程。
在消息位，Modbus协议仍提供了主—从原则，尽管网络通信方法是“对等”。如果控制器发送消息，它只是作为主设备，并期望从从设备得到回应。同样，当控制器接收到消息，它将建立一从设备回应格式并返回给发送的控制器。
4.1.3 查询—回应周期
.查询
查询消息中的功能代码告之被选中的从设备要执行何种功能。数据段包含了从设备要执行功能的任何附加信息。例如功能代码03是要求从设备读保持寄存器并返回它们的内容。数据段必须包含要告之从设备的信息：从何寄存器开始读及要读的寄存器数量。错误检测域为从设备提供了一种验证消息内容是否正确的方法。
.回应
如果从设备产生正常的回应，在回应消息中的功能代码是在查询消息中的功能代码的回应。数据段包括了从设备收集的数据：像寄存器值或状态。如果有错误发生，功能代码将被修改以用于指出回应消息是错误的，同时数据段包含了描述此错误信息的代码。错误检测域允许主设备确认消息内容是否可用。

4.2. 帧格式说明
控制器能设置为两种传输模式（ASCII或RTU）中的任何一种在标准的Modbus网络通信。用户选择想要的模式，包括串口通信参数（波特率、校验方式等），在配置每个控制器的时候，在Modbus网络上的所有设备都必须选择相同的传输模式和串口参数。
ASCII模式
:
地址
功能代码
数据数量
数据1
...
数据n
LRC高字节
LRC低字节
回车
换行

RTU模式
地址
功能代码
数据数量
数据1
...
数据n
CRC高字节
CRC低字节

所选的ASCII或RTU方式仅适用于标准的Modbus网络，它定义了在这些网络上连续传输的消息段的每一位，以及决定怎样将信息打包成消息域和如何解码。
在该系统中，我们仅仅支持RTU的帧格式。
每个字节的位
. 1个起始位
. 8个数据位，最小的有效位先发送
. 1个奇偶校验位，采用偶校验
. 1个停止位
错误检测域
. CRC校验
地址域
消息帧的地址域包含两个字符（ASCII）或8Bit（RTU）。可能的从设备地址是0...247 (十进制)。单个设备的地址范围是1...247。主设备通过将要联络的从设备的地址放入消息中的地址域来选通从设备。当从设备发送回应消息时，它把自己的地址放入回应的地址域中，以便主设备知道是哪一个设备做出回应。
地址0是用作广播地址，以使所有的从设备都能认识。当Modbus协议用于更高水准的网络，广播可能不允许或以其它方式代替。
功能域
消息帧中的功能代码域包含了两个字符（ASCII）或8Bits（RTU）。可能的代码范围是十进制的1...255。当然，有些代码是适用于所有控制器，有此是应用于某种控制器，还有些保留以备后用。
当消息从主设备发往从设备时，功能代码域将告之从设备需要执行哪些行为。例如去读取输入的开关状态，读一组寄存器的数据内容，读从设备的诊断状态，允许调入、记录、校验在从设备中的程序等。
当从设备回应时，它使用功能代码域来指示是正常回应(无误)还是有某种错误发生（称作异议回应）。对正常回应，从设备仅回应相应的功能代码。对异议回应，从设备返回一等同于正常代码的代码，但最重要的位置为逻辑1。
4.3. 数据定义
我们采用的MODICOM公司的MODBUS规约的RTU方式，波特率9600BPS，1位起始位，8位数据位，无校验，1位停止位。
帧格式：
上位机发送：
板地址 功能码 起始地址 读取点数 CRC校验
在通信中，假设是各种不同类型的量的第一个起始地址为0000，按照顺序排列的，不同的功能码实际读取的是不同类型的量。上位机按照程序可以顺序读取所有的量。
下位机响应：
板地址 功能码 字节数 数据 CRC校验
（除了字节数，其他的量定义与上面的内容完全相同。
字节数指的是数据的字节数，不包括帧起始标志、板地址、功能码、CRC校验 。字节数占用两个字节 ,指后续数据的字节数。
）
CRC校验计算：
const unsigned char auchCRCHi[] = {
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01,0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40
} ;

const unsigned char auchCRCLo[] = {
0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4,0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09,0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD,0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3,0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7,0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A,0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE,0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2,0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F,0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB,0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5,0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91,0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88,0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42, 0x43, 0x83, 0x41, 0x81, 0x80,0x40
} ;

unsigned short crc(unsigned char *puchMsg , unsigned short usDataLen)
{
unsigned char uchCRCHi = 0xFF ; /* high byte of CRC initialized */
unsigned char uchCRCLo = 0xFF ; /* low byte of CRC initialized */
unsigned uIndex ; /* will index into CRC lookup table */
while (usDataLen--)/* pass through message buffer */
{
uIndex = uchCRCHi ^ *puchMsg++ ; /* calculate the CRC */
uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex];
uchCRCLo = auchCRCLo[uIndex] ;
}
return (uchCRCHi << 8 | uchCRCLo) ;
}
使用MODBUS POLL测试界面如下：

发送和返回的数据如下：
000086-Tx:01 03 00 16 00 02 25 CF
000087-Rx:01 03 04 00 01 00 84 AB 90
解释：
00 01 地址为1
00 84 = 132=1320Lux
