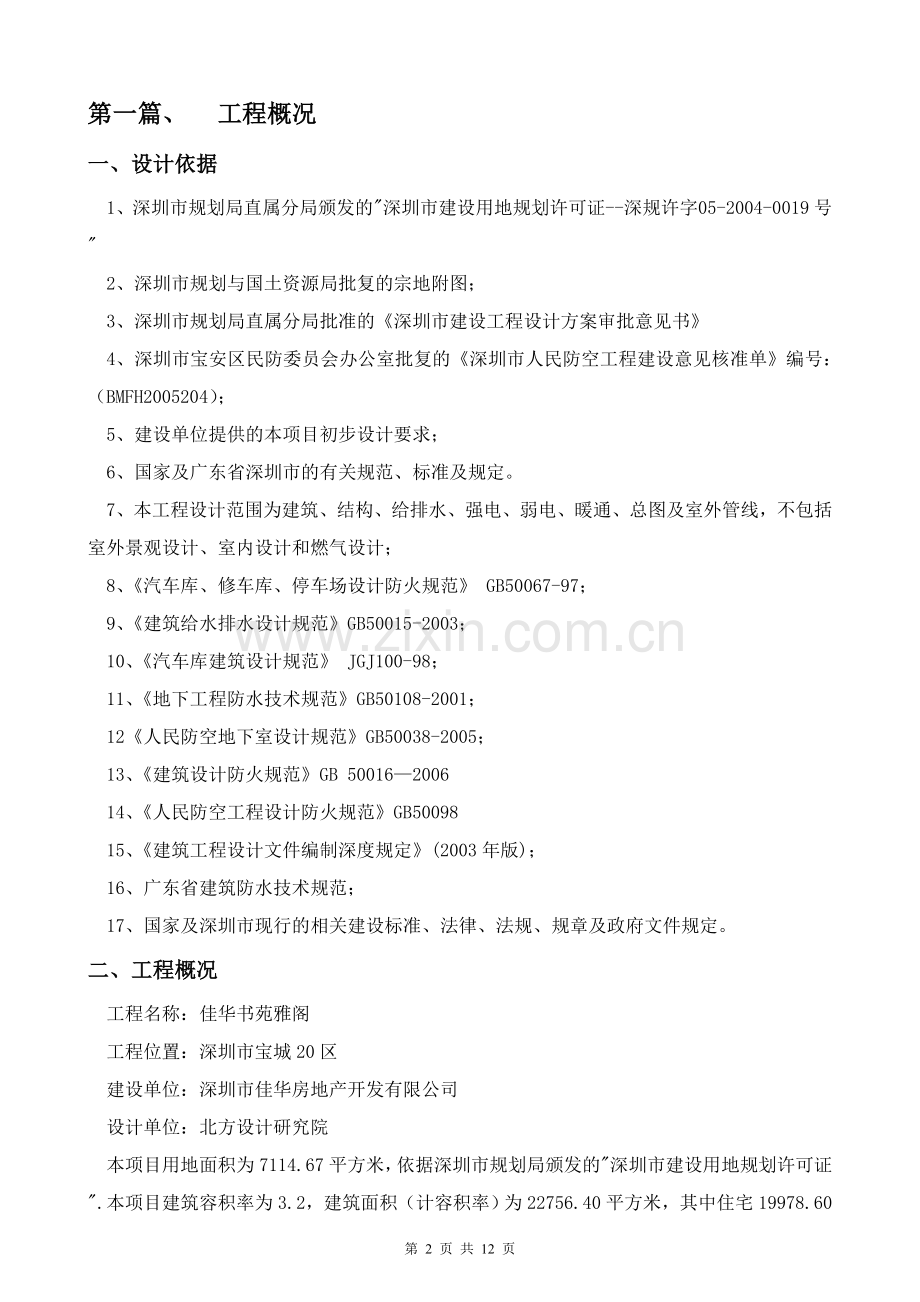

佳华书苑雅阁人防地下室平战转换专篇单位负责人 总建筑师 总工程师 项目负责人 北方设计研究院工程设计证书编号: 030008-sj二八年九月第一篇、 工程概况一、设计依据1、深圳市规划局直属分局颁发的深圳市建设用地规划许可证-深规许字 05-2004-0019号2、深圳市规划与国土资源局批复的宗地附图；3、深圳市规划局直属分局批准的深圳市建设工程设计方案审批意见书4、深圳市宝安区民防委员会办公室批复的深圳市人民防空工程建设意见核准单编号：（BMFH2005204）；5、建设单位提供的本项目初步设计要求；6、国家及广东省深圳市的有关规范、标准及规定。7、本工程设计范围为建筑、结构、给排水、强电、弱电、暖通、总图及室外管线，不包括室外景观设计、室内设计和燃气设计；8、汽车库、修车库、停车场设计防火规范 GB50067-97；9、建筑给水排水设计规范GB50015-2003；10、汽车库建筑设计规范 JGJ100-98；11、地下工程防水技术规范GB50108-2001；12人民防空地下室设计规范GB50038-2005；13、建筑设计防火规范GB 50016200614、人民防空工程设计防火规范GB5009815、建筑工程设计文件编制深度规定(2003年版)；16、广东省建筑防水技术规范；17、国家及深圳市现行的相关建设标准、法律、法规、规章及政府文件规定。二、工程概况工程名称：佳华书苑雅阁工程位置：深圳市宝城20区建设单位：深圳市佳华房地产开发有限公司设计单位：北方设计研究院本项目用地面积为7114.67平方米，依据深圳市规划局颁发的深圳市建设用地规划许可证.本项目建筑容积率为3.2，建筑面积（计容积率）为22756.40平方米，其中住宅19978.60平方米，商业2777.80平方米。本期项目包括3栋16层及17层住宅楼，住宅楼楼首层商业，二层架空，三十七层为住宅，一层地下室，人防位于地下一层。本项目按要求共应修建附建式人防地下室面积为1355平方米，根据工程具体情况，在地下一层实际修建面积为1366平方米全埋式人防地下室，其中掩蔽面积为797平方米。本单项人防工程包括一个六级二等人员掩蔽防护单元，六级二等人员掩蔽所防化等级为丙级.本人防工程人员掩蔽所中每个防护单元划分三个抗爆单元，相邻抗爆单元之间设置抗爆隔墙，抗爆隔墙壁均临战时堆垒500厚粗砂砂袋.三、民防设置要求防空地下室设计抗力级别为甲类核6级，人员掩蔽部防化级别为丙级。四、建筑分类及使用年限本建筑为二类高层，50年以上；五、设计标高、单位及定位 建筑定位详见总平面图； 本工程坐标系采用深圳市独立坐标系；高程采用黄海高程系； 本工程是0.000相当于绝对标高17.00m； 地下室层高为4.1米，结构梁高底净高最小3.200米。六、防护单位、防爆单元技术经济指标建筑面积（）掩蔽面积（）掩蔽人数（人）抗力等级第一防护单元（二等人员掩蔽所）1366797797六级七、防水设计 防水等级为一级。地下室外墙，底板及顶板采用S8抗掺泥凝土自防水加外防水层两道防水设防八、防空警报房位于住宅大楼屋顶，面积10平方米。九、在设有滤毒通风的进风口附近均设置有使用面积不小于6平方米的防化值班室。第二篇、 平战转换说明第一节 、平战转换预留项目分四部分一、防护设备1、防护单元出入口1) 人防工程工划分一个防护单元。防护单元为二等人员掩蔽所，每个防护单元划分三个抗爆单元，每个防护单位设有室外主要入口，次要出入口，人防疏散满足每100人疏散宽度为0.30米，每樘门人数不超过700人。2) 平时出入口及孔口的临战封堵做法：（详见07FJ02第112127页） 防护密闭门，临战时关闭防水材料密闭层堆土层装粗砂砂袋一皮堆垒到洞口+200处，最薄处250 3) 相邻防护单元隔墙孔口的临战封堵做法：（详见07FJ02第112127页）封堵钢板GB1竖向密闭排，上下与预埋件焊牢上下间隙不大于2防水材料密闭层4) 相邻抗爆单元单元之间设置抗爆隔墙，隔墙连通口设置抗爆挡墙，抗爆隔墙和抗爆挡墙临战时砌筑，采用最小500厚粗砂砂袋砌筑，其高度不小于1.8米。5) 人防顶板部分无顶板预留孔口。6) 防护密闭楼板无预留孔口及后加柱。7) 防护密闭门和密闭门活门槛的构配件应一次性完成，在竣工验收合格后拆下妥善保管于A-23人防器材间，临战时快速安装。其构造制作及施工按设计所选用的活门槛防护密闭门。所有预埋都必须在主体结构浇筑时埋入。密闭门图集的要求进行。二、暖 通 部 分1、平战转换概况 本工程于2005年12月完成施工图设计，结合现行规范人民防空地下室设计规范GB50038-2005等标准进行设计，以达到战时使用要求。 本工程平战结合设计，该人防工程设于建筑物地下一层,平时为汽车库,战时为6级二等人员掩蔽所。战时独立设置进排风系统，包括清洁式，滤毒式和隔绝式三种通风方式，并能互相转换。通过关闭和开启系统中某些密闭阀来实现通风方式的转换，各阀门的具体操作顺序见NS-01人防战时通风施工图设计与施工说明中表一“六级防护单元战时通风设备运行状态”。战时清洁式送风为全新风，新风量为5m3/(Ph)，战时滤毒式送风为全新风，新风量为2m3/(Ph)，战时隔绝防护通风为全回风，防护时间3(h)。二氧化碳浓度2.5%。滤毒通风时，防毒通道换气次数40次/时。排风均为超压排风，清洁区超压值30Pa。2、每个防护单元设备如下： 每一个防护单元战时电动脚踏两用送风机两台，战时清洁式电动送风机一台， 战时清洁式电动排风机一台，LX1000型过滤吸收器两台，油网除尘器LWP-X-5型一台，D40J-0.5（D500）手动密闭调节阀门四个，D940J-0.5（D560）电动密闭阀门三个，密闭式插板阀（D500）两个，换气堵头（D500）两个，自动超压排气活门FCS-D250四个，倾斜式微压计一台， 多叶调节阀（630X320）二个，多叶调节阀（1000X320）一个，战时送风管道，战时排风管道。三、给排水设备：生活和饮用水池、人防给水加压设备、战时干厕、染毒集水井、防爆地漏、防护密闭套管、防护密闭阀。其中：1、临战安装设备：生活和饮用水池、给水加压设备、战时干厕；2、平时安装设备：染毒集水井、防爆地漏及排水管道、水池进水管及控制阀门、人防加压供水管道；3、平时预留：各种压力管道穿越临空墙或人防顶板（管径）处预留IV型柔性防水套管，内侧设置工作压力不小于1.0MPa闸板阀（采用阀芯为不锈钢或铜芯的闸阀或截止阀），以便战时关闭；重力排水管道不穿越防护区；预留人防给水管穿越人防口部的套管；战时干厕及战时水池附近设置排水沟和集水井。四、发供电设备：1） 战时安装设备(三天)： 战时双电源切换箱（RAT1）、送风机控制箱（RSKX1）、战时排风控制箱（RPKX1）、战时信号控制箱（XHKX1）、战时给水泵控制箱（GSBKX1）、防化值班室插座箱、战时潜污泵控制箱（RWBKX13）、洗消间用插座。2）平时安装设备：战时照明配电箱RAL1；其由平时照明配电箱-1AL2在临战时稍加改造而来。战时防护区内的灯具需采用链吊或线吊，若平时确实不能满足此条件，战时一定要改装过来，或者临站前加装防掉落保护网罩。3）平时预留：A、各人员出入和连通口的防护密闭门框墙、密闭门框墙上均在平时预埋6根备用管,管径为50mm备用管;防爆波井分别向室内外预留管径80mm备用管5根。管壁厚度不小于2.5mm的热镀锌钢管。B、各种穿越外墙、临空墙、防护密闭墙和密闭隔墙的电缆管线作好预埋，并预留备用管。C、由低压配电室应急母线引一路低压电缆至护防单元的战时值班室，作为战时常用电源；战时区域电站作为人防备用电源，经室外防爆波并引入地下室战时总配电箱。战时电源临战时在3d时需在转换时限内完成安装，平时做好电源回路的预埋管工作。第二节、各部分转换建设标准1、防护设备部分1、平时使用出入口，平时风井风口,防护单元临空墙防护密闭封堵器材存放于A-23轴人防器材间内。2、战时使用的防护通风设备、风管，全部安装到位并根据施工设计图纸将有关的预埋件等一次性安装就位.并采用可靠的防锈蚀措施。3、洗消间和防毒通道的自动排气活门、密闭阀门、排风口等设施，平时全部安装到位。4、供平时使用的风井及聚气室，临战时应根据要求进行封堵或拆除。平时使用的通风设备、风管，临战时应根据战时要求将相关阀门关闭隔绝，不拆除。2、通风设备：每一个防护单元战时电动脚踏两用送风机二台，战时清洁式电动送风机一台， 战时清洁式电动排风机一台，LX1000型过滤吸收器二台，油网除尘器LWP-X-5型一台，D40J-0.5（D500）手动密闭调节阀门四个，D940J-0.5（D560）电动密闭阀门三个，密闭式插板阀（D500）两个，换气堵头（D500）两个，自动超压排气活门FCS-D250四个，倾斜式微压计一台， 多叶调节阀（630X320）二个，多叶调节阀（1000X320）一个，多叶调节阀（500X400）二个.倾斜式微压计放置在防化值班室，战时排风机，D940J-0.5（D500）电动密闭阀门三个放置在人防主要出入口。3、生活和饮用水池：为战时砖砌水池（V=30M3），预留位置及排水设施。给水加压设备：采用水泵型号BYG40-160(I)，Q= 12.5M3/H，H=32M，N=3kW，一台；采用手摇泵一台，型号： SH-38，Q=2.343.53 M3/H，扬程30M，水量1.3L/次），预留位置。存放于地下室空地，同时做5号标记。战时干厕：设置便桶，共18个，属基本建筑配件，战时采购。4、 双电源切换箱（RAT1）送风机控制箱（RFSKX1）、排风机控制箱（RFPKX1）、战时信号控制箱（XHKX1）、给水泵控制箱(GBKX1)，防化值班室插座箱，战时紧急安装(三天)。呼唤按钮、铃，平时安装到位。各种电缆管线平时施工时作好预埋，并作好防护密闭或密闭处理。三、各部分说明平战转换内容详见以下各专业平战转换表防空地下室防护功能平战转换表序号名称与内容单位工程量安装位置及安装方式转化限时1集水井，染毒水池，个2位于各室外出入口与底板初步同时完成平时安装2防护密闭门个4位于各防护单元室内、室外出入口，边框及预埋件与墙体施工同步完成，安装门扇在验收前完成平时安装3密闭门个5位于各防护单元室内、室外出入口，边框及预埋件与墙体施工同步完成，安装门扇在验收前完成平时安装4进排风口的悬板活门个2位于各防护单元室外出入口，边框及预埋件与墙体施工同步完成，安装门扇在验收前完成平时安装5防护单元之间临战封堵挡板处0位于地下室各防护单元之间，预埋件与墙体施工同步完成，平时施工，紧急转换（3天内）安装封堵板6平时排风口的砖砌集气室处2位于人防地下室各防护单元内，与地下室主体同时施工战时封堵，紧急转换（3天内）安装封堵板7人防专用房间：用水房，配电室，水房，风机房等1位于人防地下室各防护单元内，与地下室主体同时施工平时砌筑8人防专用房间，男女干厕米砌体长度26.74m（需23.74立方米砌块砌块平时存在地下车库，战时堆垒紧急转换（3天内）9车道入口，非防护区入口的人防门关闭与封堵米0位于各防护单元室内、室外出入口，边框及预埋件与墙体施工同步完成，安装门扇在验收前完成战时封堵，紧急转换时（3天内）完成10抗爆单元之间隔墙与挡墙米砌体长度55.25m（需用116.25立方米砂袋）平时存在地下车库战时堆垒，临战转换时（3天内）完成11临空墙防护密闭封堵板个0预埋件与墙体施工同步完成，封堵挡板可放在指定位置战时封堵，紧急转换时（3天内）完成说明：（1）上述设备平时存放位置详本篇第二部分第一条转换建设标准。（2）均数各部分平战转换均依据国家相关规范（详本篇第一章第一条设计依据）及深圳市关于平战转换要求进行。2、通风专业防空地下室防护功能平战转换表序号名称和内容平战施工/安装及转换时限要求规范备注1战时电动脚踏两用送风机二台，战时电动送风机一台，战时电动排风机一台，SR78-1000型过滤吸收器两台（平时不得开封），LWP-X型油网除尘器一套，D40J-0.5（500）电动密闭阀门，D40J-0.5（560）电动密闭阀门,密闭式插板阀（500）,换气堵头（500）,倾斜式微压计,战时送风管道(除战时送风机房内),战时排风管道平时安装到位2自动超压排气活门Ps-D250,战时送风管道(平时地下车库的排风系统P(Y)-B-2管道),超压测压管平时安装到位3人防口部各穿越临空墙的各风管接口(详见结构专业人防大样图纸)土建施工时均预埋在土建墙体中3、给排水专业防空地下室防护功能平战转换表 序号名 称 和 内 容平战施工/安装及转换时限要求规范备注1防爆地漏、普通地漏及其排水管、简易洗消间下水平时与底板施工同步完成；紧急转换（3天内）防爆地漏作密闭2战时男女干厕、水泵房战时砌筑；紧急转换（3天内）完成3平时上下水防护紧急转换（3天内）关闭所有闸阀4战时砖砌水池及给水设备、管道、龙头安装平时施工时预留孔洞并预埋好进水管接口，并设有明显标志；战时在紧急转换（3天内）构筑完毕，在紧急转换（3天内）消毒、注水，管道系统及给水加压设备安装到位5战时使用的给水引入管、压力排水出户管平时施工到位，并设阀门启闭6人防手摇泵安装人防手摇泵在紧急转换（3天内）完成安装4、防空地下室防护功能平战转换表序号名称和内容平战施工/安装及转换时限要求规范备注1双电源切换箱（RAT1）战时紧急安装(三天)数量：12送风机控制箱（RSKX1）战时紧急安装(三天)数量：13排风机控制箱(RPKX1）战时紧急安装(三天)数量：14战时信号控制箱（XHKX1）战时紧急安装(三天)数量：15给水泵控制箱（GSBKX1）战时紧急安装(三天)数量：16战时照明配电箱RAL1-战时紧急安装(三天)数量：17防化值班室插座箱战时紧急安装(三天)数量：18战时门铃平时施工安装到位数量：19战时门铃按钮平时施工安装到位数量：110战时电话插座战时紧急安装(三天)数量：211战时潜污泵控制箱（RWBKX13）战时紧急安装(三天)数量：312战时单厢三孔插座10A战时紧急安装(三天)数量：313战时单厢二三孔防溅型插座10A战时紧急安装(三天)数量：314各种电缆管线平时预埋到位并做好防护密闭或密闭处理 四、转换工方案1、建筑专业1、a.战时材料主要为灰砂砖和沙袋，属于基本建筑材料，战时进行采购。 用量：沙袋 50立方米 灰砂砖 10立方米 b. 机械：手推斗车4台，人工拌和水泥砂浆。施工人员：8人。工期：1天 c.施工方案：人员培训-砌墙-安装防护密闭门-垒沙袋。2 由于平时和战时的设备及风管全部一次性安装到位，平时开启或关闭平战结合相关阀门进行排风排烟，战时阀门动作则相反。临战时根据标记和本专业人防图纸在三天内进行设备安装。需配置人员1人。2、通风专业关闭所有平时使用的防护密闭阀，同时打开SR78-1000型过滤吸收器开封。临战时根据本工程人防图纸在三天内关闭所有防护密闭阀。需配置人员3人。3、给排水专业生活饮用水池：有效容积V=30 M3 3个。平时划出并预留水池位置及各种给排水管的接口，临战前砖砌水池，安装配件，冲洗后注水。配置工作人员24人。给水加压设备：平时按防护分区编号，存放在库房。临战前在各个防护分区内的设计位置打膨胀螺栓并进行手摇泵的安装。配置工作人员2人。战时干厕：临战前购置马桶或普通塑料桶，在已经布置好的干厕内按位置放置。配置工作人员4人。4、电气专业1）战时双电源切换箱（RAT1）送风机控制箱（RSKX1）、排风机控制箱（RPKX1）、战时信号控制箱（XHKX1）、给水泵控制箱(GSBKX1)，平时制作并做好标记存放在干燥库房。 2）、战时照明配电箱RAL1：临战前三天内将平时照明配电箱RAL1 需要改造的地方按人防规范及设计要求进行改造，配置工作人员1人。3）、a.电缆桥架（管）和电力线缆，属于基本电气材料，战时进行采购。按本专业人防图纸在三天内进行，配置工作人员2人。 4）、b.通讯插座及电源插座属于基本电气材料，战时进行采购。按本专业人防图纸在三天内进行，配置工作人员1人。第 12 页 共 12 页
