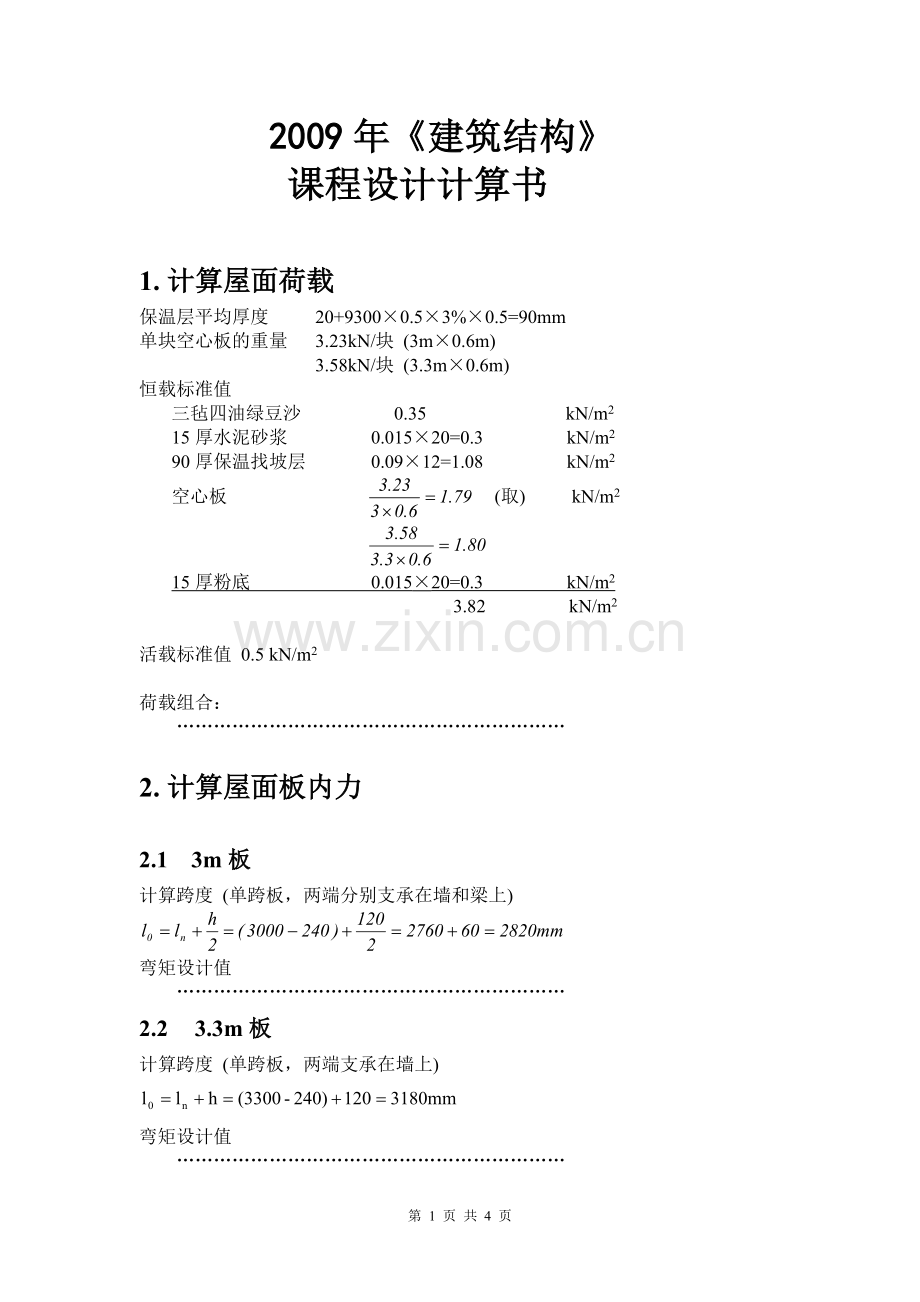

2009年《建筑结构》
课程设计计算书

1. 计算屋面荷载
保温层平均厚度 20+9300×0.5×3%×0.5=90mm
单块空心板的重量 3.23kN/块 (3m×0.6m)
3.58kN/块 (3.3m×0.6m)
恒载标准值
三毡四油绿豆沙 0.35 kN/m2
15厚水泥砂浆 0.015×20=0.3 kN/m2
90厚保温找坡层 0.09×12=1.08 kN/m2
空心板 (取) kN/m2

15厚粉底 0.015×20=0.3 kN/m2
3.82 kN/m2

活载标准值 0.5 kN/m2

荷载组合：
………………………………………………………

2. 计算屋面板内力

2.1 3m板
计算跨度 (单跨板，两端分别支承在墙和梁上)

弯矩设计值
………………………………………………………
2.2 3.3m板
计算跨度 (单跨板，两端支承在墙上)

弯矩设计值
………………………………………………………

3. 选板 (决定屋面板的型号)
查表得
YKB3006-3 承载力
………………………………………………………

4. 梁内力计算
板传来
梁自重（含抹灰）标准值
梁自重（含抹灰）设计值
线荷载设计值
梁净跨
计算跨度 （单跨梁，两端支承在墙上）

取计算跨度 4221mm

梁跨中弯矩设计值
………………………………………………………
梁支座剪力
………………………………………………………

5. 梁抗弯计算
………………………………………………………

6. 梁抗剪计算
………………………………………………………

7. 验算(C)轴带壁柱墙的高厚比及承载力

7.1 整片带壁柱墙高厚比验算
………………………………………………………

………………………………………………………
满足要求

7.2 壁柱间墙体高厚比验算
，查表10.1.7，得
………………………………………………………

7.3 承载力验算

7.3.1 女儿墙自重
墙体高度 4.8-3.6=1.2m
自重标准值
自重设计值

7.3.2 带壁柱墙自重
墙体高度 3.6-0.12+0.5+0.6=4.58m

墙片自重标准值
墙片自重设计值
砖垛每平米重
砖垛自重标准值
砖垛自重设计值

7.3.3 梁传来集中力

梁的有效支承长度
集中力作用点距墙内皮 0.3 × 196.1=58.8mm
集中力作用点距截面形心 228.75 - 58.8=170mm

7.3.4 顶面截面承载力计算
顶面截面上合力设计值

偏心矩

………………………………………………………

7.3.5 底面截面承载力计算
………………………………………………………

8. 大梁下局部受压承载力验算
………………………………………………………
