天津市东良电热设备有限公司（挡板门资料）

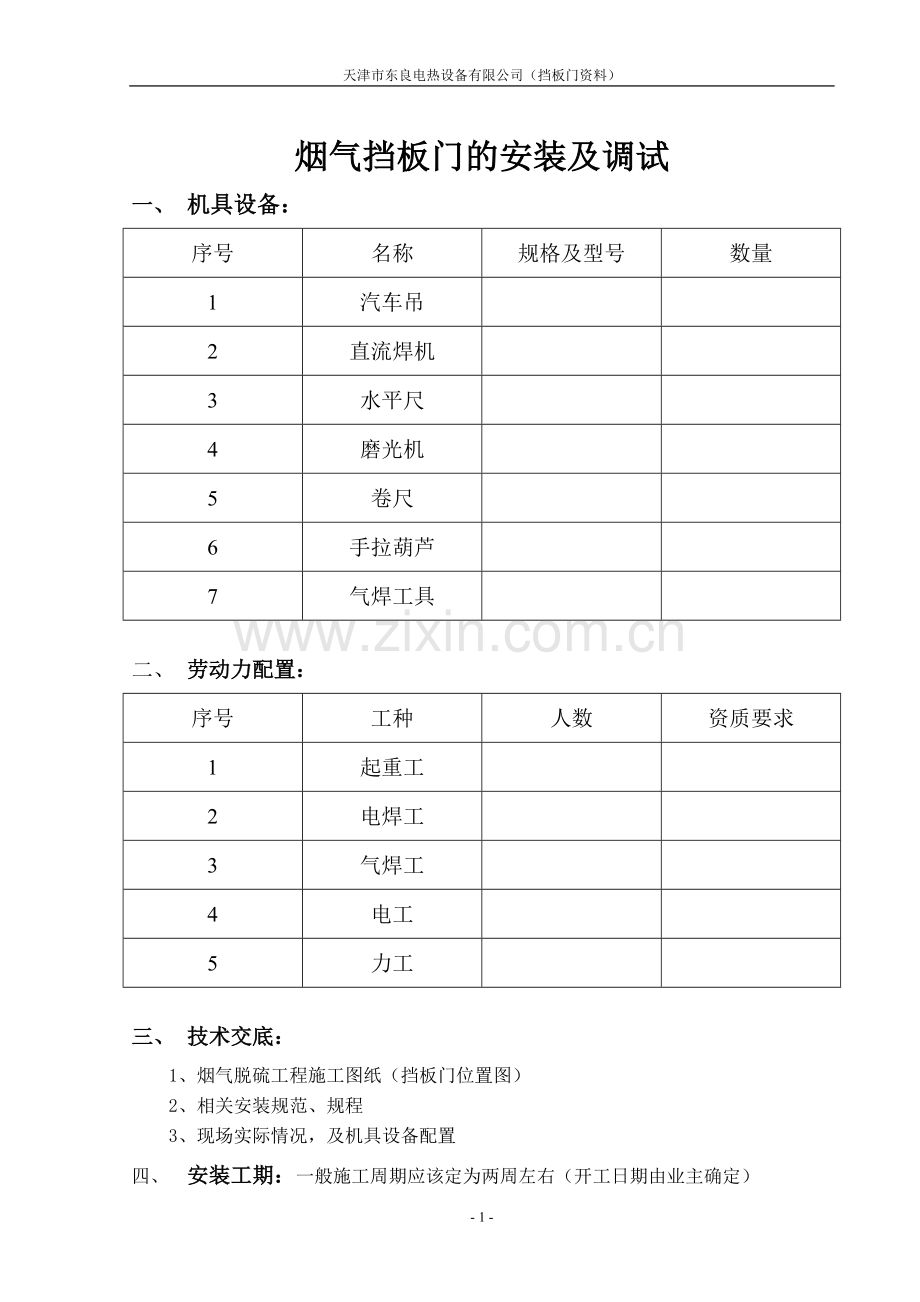

烟气挡板门的安装及调试
一、 机具设备：
序号
名称
规格及型号
数量
1
汽车吊

2
直流焊机

3
水平尺

4
磨光机

5
卷尺

6
手拉葫芦

7
气焊工具

二、 劳动力配置：
序号
工种
人数
资质要求
1
起重工

2
电焊工

3
气焊工

4
电工

5
力工

三、 技术交底：
1、烟气脱硫工程施工图纸（挡板门位置图）
2、相关安装规范、规程
3、现场实际情况，及机具设备配置
四、 安装工期：一般施工周期应该定为两周左右（开工日期由业主确定）

5

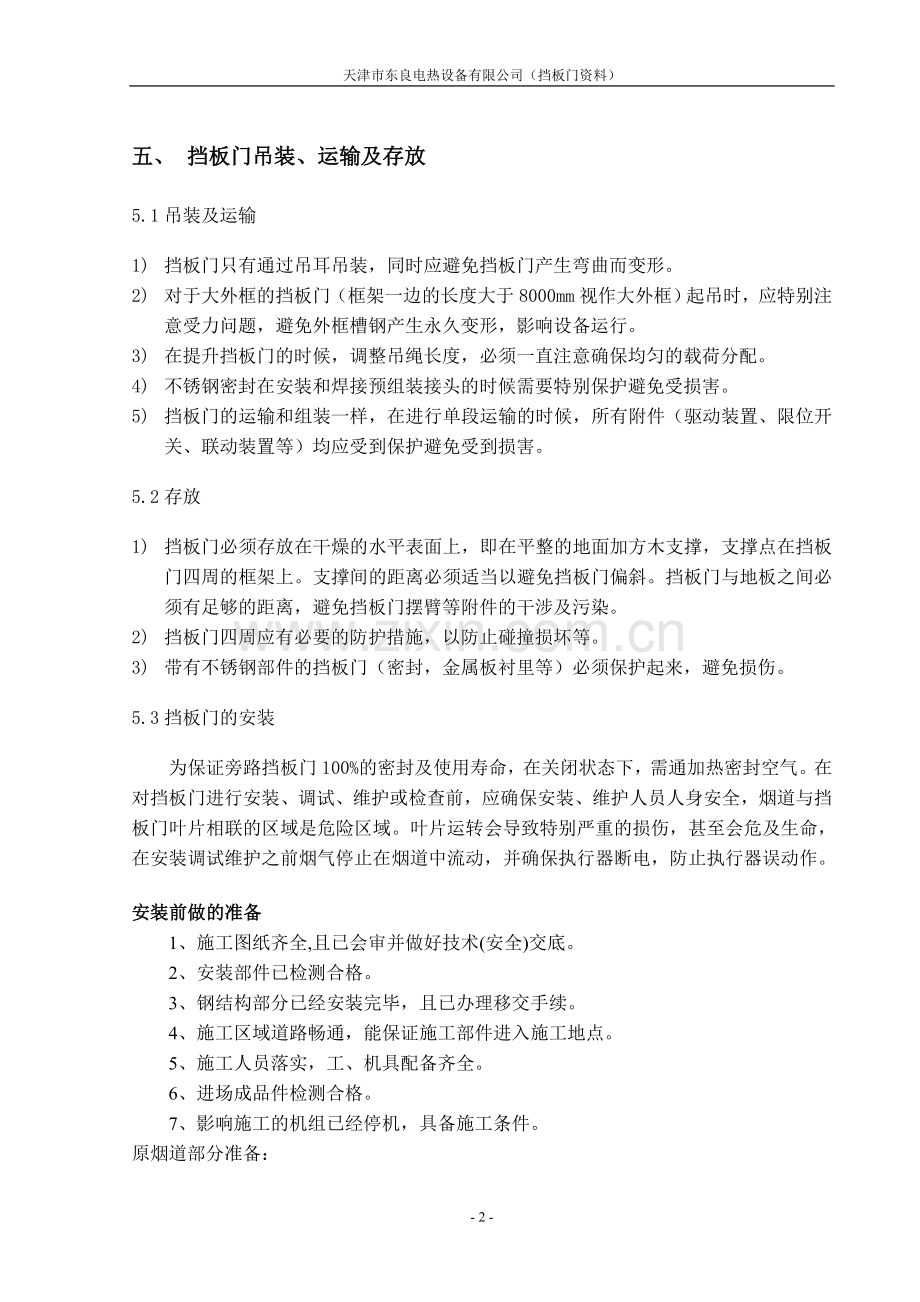

五、 挡板门吊装、运输及存放
5.1吊装及运输
1) 挡板门只有通过吊耳吊装，同时应避免挡板门产生弯曲而变形。
2) 对于大外框的挡板门（框架一边的长度大于8000mm视作大外框）起吊时，应特别注意受力问题，避免外框槽钢产生永久变形，影响设备运行。
3) 在提升挡板门的时候，调整吊绳长度，必须一直注意确保均匀的载荷分配。
4) 不锈钢密封在安装和焊接预组装接头的时候需要特别保护避免受损害。
5) 挡板门的运输和组装一样，在进行单段运输的时候，所有附件（驱动装置、限位开关、联动装置等）均应受到保护避免受到损害。
5.2存放
1) 挡板门必须存放在干燥的水平表面上，即在平整的地面加方木支撑，支撑点在挡板门四周的框架上。支撑间的距离必须适当以避免挡板门偏斜。挡板门与地板之间必须有足够的距离，避免挡板门摆臂等附件的干涉及污染。
2) 挡板门四周应有必要的防护措施，以防止碰撞损坏等。
3) 带有不锈钢部件的挡板门（密封，金属板衬里等）必须保护起来，避免损伤。
5.3挡板门的安装
为保证旁路挡板门100%的密封及使用寿命，在关闭状态下，需通加热密封空气。在对挡板门进行安装、调试、维护或检查前，应确保安装、维护人员人身安全，烟道与挡板门叶片相联的区域是危险区域。叶片运转会导致特别严重的损伤，甚至会危及生命，在安装调试维护之前烟气停止在烟道中流动，并确保执行器断电，防止执行器误动作。

安装前做的准备
1、施工图纸齐全,且已会审并做好技术(安全)交底。
2、安装部件已检测合格。
3、钢结构部分已经安装完毕，且已办理移交手续。
4、施工区域道路畅通，能保证施工部件进入施工地点。
5、施工人员落实，工、机具配备齐全。
6、进场成品件检测合格。
7、影响施工的机组已经停机，具备施工条件。
原烟道部分准备：
1、 复核钢结构安装的轴线尺寸及标高，并组织测量技术人员进行放线、标记。
2、 一些项目安装位置在高空，因此要搭设脚手架，在搭设中一定要按相关规定，搭设剪刀撑与扫地杆。上侧搭设操作平台的木板一定要捆扎牢固。报检合格后方能登架作业。
3、 划出要割开原有烟道和在原有烟道上打孔的位置，为了方便后续焊接的顺利进行，拆除保温层时要加大拆除面积，上下边各自延伸200㎜。
4、 用磨光机将保温层拆除，并在原有烟道上重新划上烟道割开和打孔位置。
5、 用气割割开原有矩形烟道，割前要用防火布将裸露保温材料进行覆盖，以免火灾。
6、 切割完应将残留氧化铁清理干净后方可进行安装。
净烟道部分准备：
1、 复核钢结构安装的轴线尺寸及标高，并组织测量技术人员进行放线、标记。
2、 技术人员复核重量，确定吊装方案。
3、 如果安装位置在高空，因此要搭设脚手架，在搭设中一定要按相关规定，搭设剪刀撑与扫地杆。上侧搭设操作平台的木板一定要捆扎牢固。报检合格后方能登架作业。
4、 砼烟道上划出开孔位置和穿扁钢位置，用人工将砼烟道孔打开。开孔前，如果下侧有人经过，因此要做好防护，以防杂物坠落，并将穿扁钢的孔凿开。
5、 烟道上的开孔结束，要进行轴线尺寸和大小尺寸的复测。
6、 烟道开孔结束后，需清理干净后方可进行安装。
7、 各组装件在预制场焊好吊耳。
5.3.1安装
安装前首先检查烟道上的挡板门支架是否安全可靠，尺寸是否满足要求。同时检查烟道接口尺寸与挡板门是否匹配，要求烟道接口断面垂直。
1) 地面拼接安装：
将分段的挡板门水平安放于方木支撑上，支撑点在挡板门四周的框架上。目测对接平整。
将圆锥销打入销孔。
拧紧连接板处的连接螺栓。
检查并确定叶片转动灵活后，将连接板处焊合。

图一、地面拼接完成后的示意（连接板处）

2) 挡板门主体的安装
调整所有的挡板门单元平整，并使其处于关闭状态。
吊装时应保证平稳，避免碰撞。
注意：从地面起吊时要特别注意不可直接拉起。应准备两个起吊设备进行中间抬方式的起吊。渐渐放慢起吊设备二的拉伸速度，使挡板门最终处于竖直状态。

图二、从地面起吊时的初始状态
与烟道对接，必须确保挡板门支撑稳固、垂直。
尺寸、位置调整到位后，按图进行焊接施工。
3) 辅助部件的安装
挡板门与反法兰首先用螺栓连接，最后采用密封焊接。
装配挡板门的辅助设施，如：密封风阀、连杆机构等。
检查挡板门是否有损伤，特别是密封片，如有需修复或更换。
检查油漆的损坏情况，并按要求涂补。
烟道与挡板门连接处的防腐按挡板门安装图进行
5.3.2挡板门的调试
1、挡板门的调试需在供方技术人员及执行器厂方技术人员的共同指导下进行。
2、关闭门叶，调节连杆（密封风阀连杆暂不连接），保证每个门叶均处于密封状态，密封稍微弹性接触。
3、 调节限位块螺栓，使螺栓与摆臂接触。
4、 调节限位开关碰块，使关闭限位开关正好处于接触状态（给出门叶关闭信号）。
5、 安装执行器，设定执行器该点为关闭点，具体调节见执行器说明书。
6、打开门叶，设定执行器该点为开启点。
7、调节限位开关碰块，使开启限位开关正好处于接触状态（给出门叶开启信号）。
8、在门叶开启状态下，连接密封风阀连杆，并调整使密封阀处于完全关闭状态。
