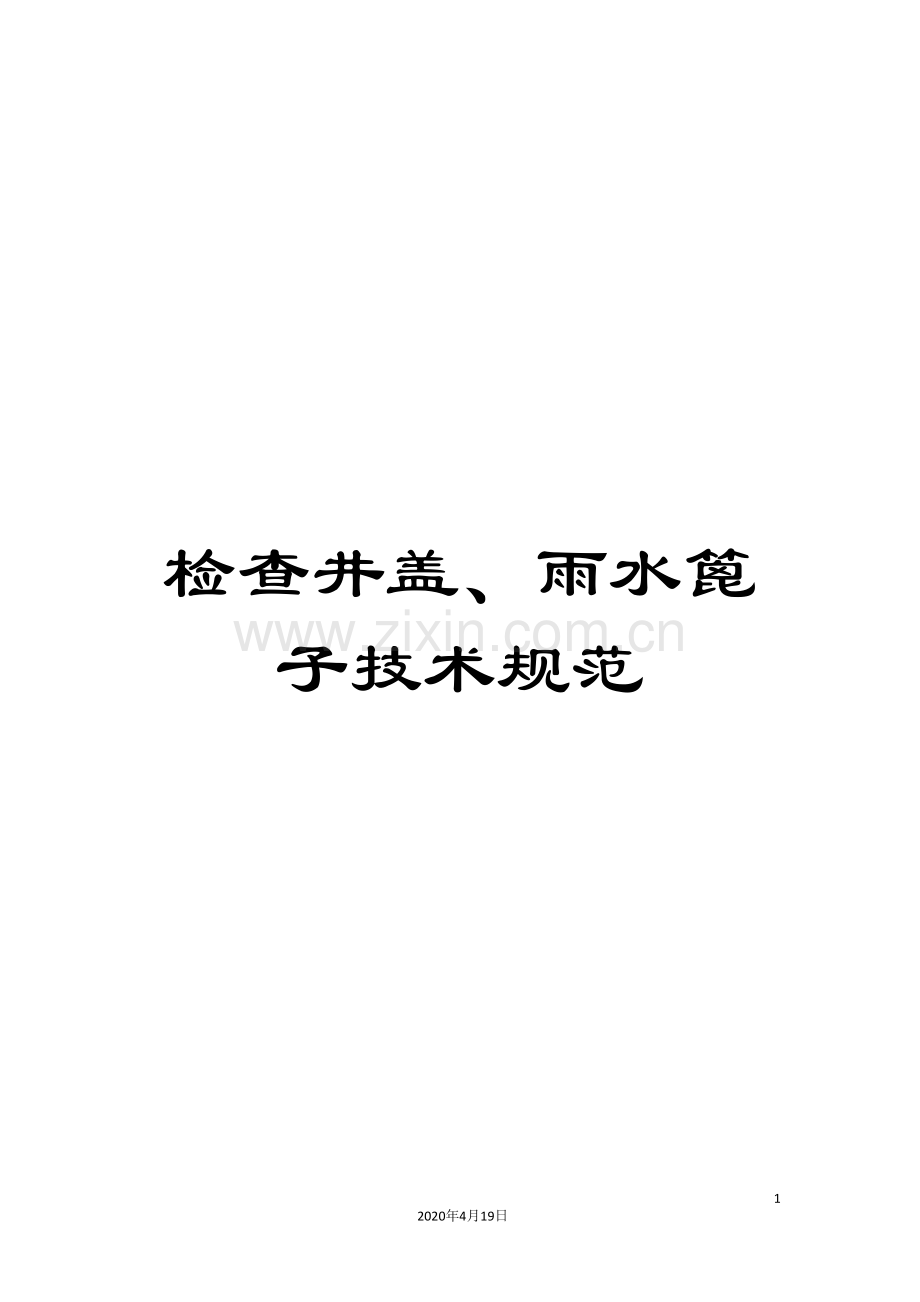

检查井盖、雨水篦子技术规范.doc

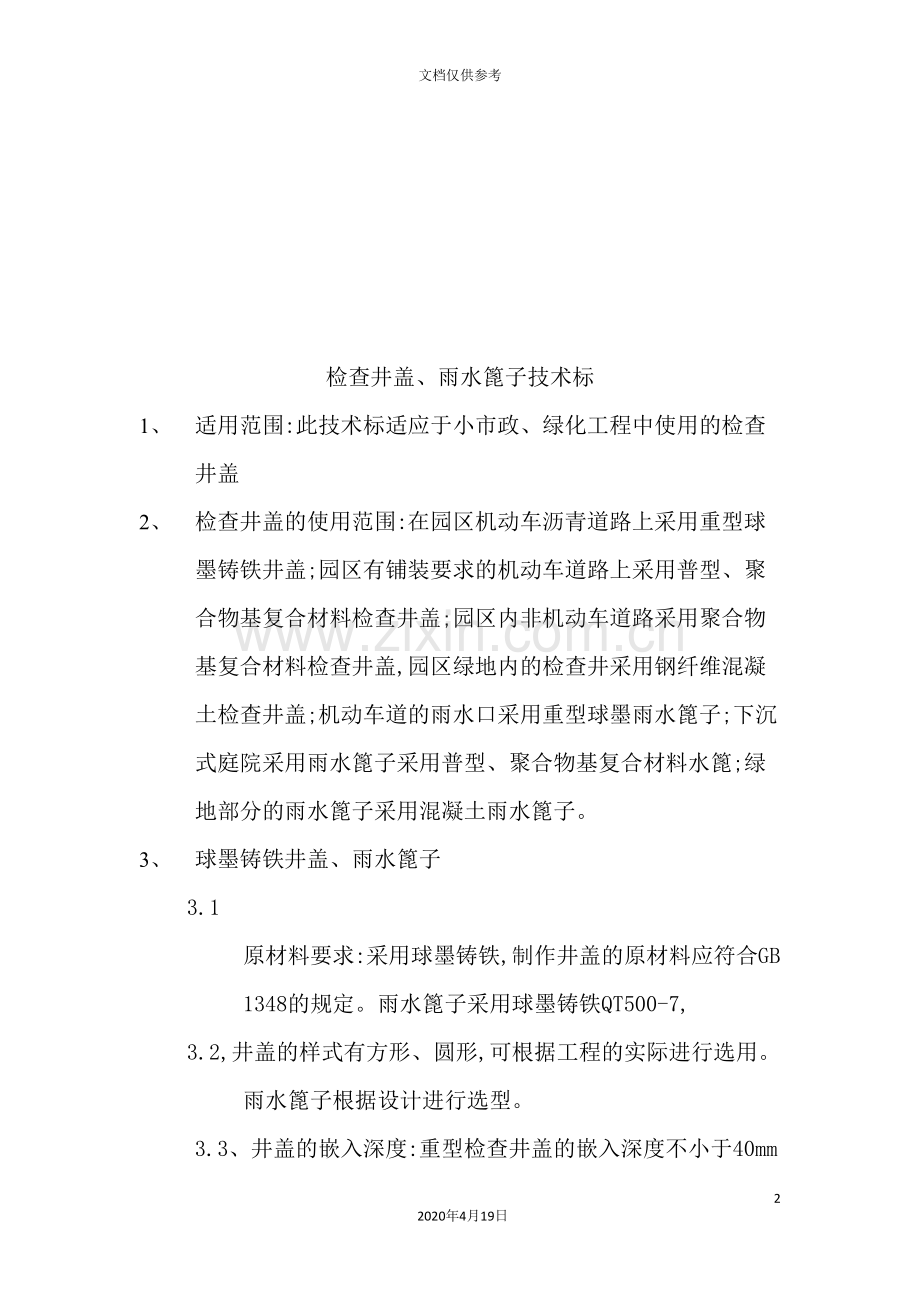

检查井盖、雨水篦子技术规范82020年4月19日文档仅供参考检查井盖、雨水篦子技术标1、 适用范围:此技术标适应于小市政、绿化工程中使用的检查井盖2、 检查井盖的使用范围:在园区机动车沥青道路上采用重型球墨铸铁井盖;园区有铺装要求的机动车道路上采用普型、聚合物基复合材料检查井盖;园区内非机动车道路采用聚合物基复合材料检查井盖,园区绿地内的检查井采用钢纤维混凝土检查井盖;机动车道的雨水口采用重型球墨雨水篦子;下沉式庭院采用雨水篦子采用普型、聚合物基复合材料水篦;绿地部分的雨水篦子采用混凝土雨水篦子。3、 球墨铸铁井盖、雨水篦子3.1 原材料要求:采用球墨铸铁,制作井盖的原材料应符合GB1348的规定。雨水篦子采用球墨铸铁QT500-7,3.2,井盖的样式有方形、圆形,可根据工程的实际进行选用。雨水篦子根据设计进行选型。3.3、井盖的嵌入深度:重型检查井盖的嵌入深度不小于40mm3.4、井盖应有的凸起的高度不应小于3mm.3.5、井盖、雨水篦子应与支座表面制作平整、光滑,不得有裂纹以及影响检查井盖使用性能的冷隔,缩松等缺陷,不得补焊。3.6、井盖与支座的装配结构尺寸应符合GB6414的要求,其公差等级不应低于GB6414-86CT10的规定,并保证井盖与支座互换性。3.7、井盖的接触面与支座的支撑面进行机加工,保证井盖与支座的接触平稳。3.8、井盖的承载能力不小于360KN,允许残留变形为1/300*D,雨水篦子的承载能力不小于140KN。3.9、井盖与支座间应采用镀锌链条连接或其它形式的锁定装置。篦子与井圈能够经过销轴(或其它的形式)相系,其篦子的翻转角度不小于120篦子与井圈的防腐做法为:沥青清漆一遍。3.10、井盖的实验装置、实验方法及实验结果应满足检验标准 (CJ/T3012-1993)第七条的要求。,各类雨水口可变载荷标准值取汽车载荷等级城-A级,对于雨水篦子及井圈,使用时可按此标准进行出厂检验。3.11、标志及证明书:井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件。4、聚合物基复合材料检查井盖 4.1、材料要求:聚合物基复合材料检查井盖主要使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品,增强材料为各种颗粒状、纤维状材料及其再生品各种金属及构件。 4.2、井盖宜为圆形,也可为方形,其也能够根据需要进行要求。 4.3、井盖的嵌入深度:检查井盖的嵌入深度不小于50mm。 4.4、井盖应有的凸起防滑花纹,其高度不应小于3mm。 4.5、井盖与支座的表面应压制平整,不应有裂纹。4.6、井盖与支座的装配结构尺寸应符合GB6414的要求,其公差等级不应低于GB6414-1999中CT10的规定,并保证井盖与支座互换性。4.7、普型井盖的承载能力不小于180KN,破坏承载能力不小于250KN,允许残留变形为(1/500)*D。轻型井盖的承载能力不小于90KN,破坏承载能力不小于130KN,允许残留变形为(1/500)*D。4.8、井盖的实验装置、实验方法及实验结果应满足检验标准 (CJ/T211- )第六条的要求。4.9、标志及证明书:井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件。5、聚合物基复合材料水篦 5.1、材料要求:聚合物基复合材料检查井盖主要使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品,增强材料为各种颗粒状、纤维状材料及其再生品各种金属及构件。 5.2、水篦的嵌入深度:普型水篦的嵌入深度不小于50mm。 5.3、水篦与支座的表面应压制平整,不应有裂纹,凸凹不平等影响使用功能 5.4、水篦与支座的装配结构尺寸应符合GB6414的要求,其公差等级不应低于GB6414-1999中CT10的规定,并保证井盖与支座互换性5.5、水篦的承载能力不小于70KN,破坏承载能力不小于100KN,允许残留变形为(1/500)*D5.6、水篦的实验装置、实验方法及实验结果应满足检验标准 (CJ/T212- )第六条的要求。5.7、水篦标志及合格书同4.9条要求。6、钢钎维混凝土井盖、 6.1、材料要求:钢钎维应符合JG/T3064之规定,水泥应符合GB175规定。钢筋采用HRB335热轧带钢筋,其质量符合GB1499规定。其它材料如沙、石子、外加剂、水等应符合现行混凝土用材标准规范 6.2、构造要求:钢筋断材长度的尺寸允许偏差为2、-5mm;钢骨直径、边长尺寸允许偏差为1.5mm;垂直高度允许偏差为1.0mm,钢筋间距允许偏差为5mm;井盖与支座采用刚性接触,混凝土保护层不小于12mm 6.3、产品必须平整、光滑,无破损、无裂纹,防滑花纹和标注应该清楚。 6.4、钢纤维检查井盖用钢纤维混凝土应按JG/T3064的规定配制和成型,其立方体抗压程度不低于40MP。 6.5、钢纤维井盖的承载能力不小于10KN,破坏承载能力不小于20KN。 6.6、井盖的实验装置、实验方法及实验结果应满足检验标准 (JC889- )第七条、第八条的要求。 6.7、标志及证明书:井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件 7、 混凝土雨水篦子:钢纤维雨水篦子的承载能力不小于5KN,破坏承载能力不小于10KN,应有合格证、检测报告。8、除以上的技术要求外,还应满足图纸要求、及以下规范中相应的标准: GB6414-1999 铸件、尺寸、公差与机械加工余量GB8810 硬质泡沫塑料吸水率试验方法GB/T1040 塑料拉伸试验方法GB/T1041 塑料压缩性能试验方法GB/T1043 硬塑料简支梁冲击试验方法GB/T9341 塑料弯曲试验方法CJ/T3012-1993 铸铁检查井盖CJ/T211- 聚合物基复合材料检查井盖CJ/T212- 聚合物基复合材料水篦GB1348 球墨铸铁件GB6414-86 铸件尺寸公差05S518 雨水口JC889- 钢纤维混凝土检查井盖
