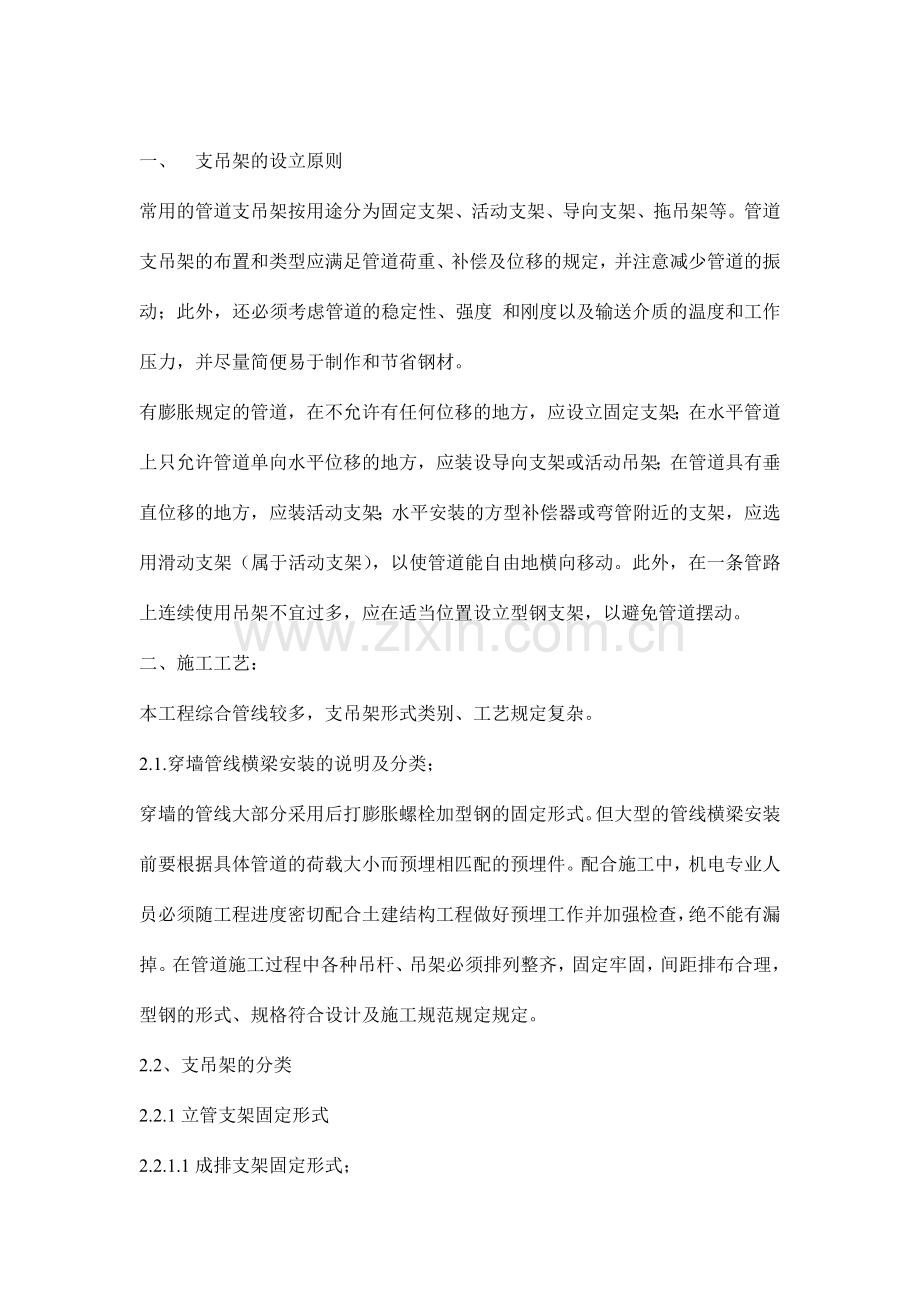

一、 支吊架的设立原则
常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的规定，并注意减少管道的振动；此外，还必须考虑管道的稳定性、强度 和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
有膨胀规定的管道，在不允许有任何位移的地方，应设立固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。此外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。
二、施工工艺：
本工程综合管线较多，支吊架形式类别、工艺规定复杂。
2.1.穿墙管线横梁安装的说明及分类；
穿墙的管线大部分采用后打膨胀螺栓加型钢的固定形式。但大型的管线横梁安装前要根据具体管道的荷载大小而预埋相匹配的预埋件。配合施工中，机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有漏掉。在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，型钢的形式、规格符合设计及施工规范规定规定。
2.2、支吊架的分类
2.2.1立管支架固定形式
2.2.1.1成排支架固定形式；
生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管等几乎没有位移，可采用常规支架固定形式，详图如下：
² 立管的底部和各层管道分支水平管处应设立固定支架。
² 支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支架并均称安装。
² 排水（机制铸铁）中水源水管、铜管应单独考虑支架间距的设立。在综合支架之间增长活动支架。
2.2.1.2单立管固定；
a) 当管道≤DN150的生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设立支架。≥DN200的单管可按形式二设立支架。

3.1.1.4水平管支吊架的形式
1、穿吊型；吊架安装在楼板上，吊杆贯穿楼板，合用于公称直径200-300mm
的管道。安装时必须在楼板面层施工前钻孔安装。本工所示；

2、锚固型；吊架根部用膨胀螺栓锚固在楼板上，合用于DN15-DN150mm有坡度规定的管道。
3、管卡；
1) 单扁钢管卡；合用于公称直径15-300mm水平钢管安装。管卡承受的质量，公称直径15-100mm的为3米，公称直径125-300mm为6米。铜管应按设计规定间距设立支吊架， “W”接口机制铸铁管应按厂家技术资料规定进行设立支吊架。
2) 圆钢管卡；下图合用与15-700mm固定水平钢管及立管安装。水平管道计算的间距，公称直径15-100mm的为3米，公称直径125-600mm为6米。铜管、机制铸铁支吊架同上说明。

u 双杆多管吊架；下图合用于公称直径15-250mm的水平管道安装。

预制加工
测定位置
吊杆吊架安装
预检、隐蔽验收

u 水平单管沿结构墙、柱；下图合用于公称直径15-200mm的水平管道安装。当为后砌墙时应考虑吊装。
u 单管吊架；为上锚固型吊架与单管扁卡的组合，合用于≤200mm的有坡度调节规定的管道。
u 单管固定支架；合用于≤100mm管道固定。

u 单管固定支架；合用于≥50-250 mm的管道固定。

三、支架安装规定；
1） 加工应规整，位置应对的，埋设平整牢固。
2） 支架与管道连接紧密，固定应牢固。
3） 支架不得漏焊、欠焊或焊接裂纹等缺陷。
4） 固定在建筑结构上的管道支架，不得影响结构安全。
5） 水平支架的间距根据不同材质，按照设计及施工规范规定进行设立。
6） 给水立管管卡安装，层高≤5米每层设立一个，层高≥5米，每层安装不得小于2个，管卡安装高度1.5-1.8米。两个以上管卡可匀称安装。
7） 地上结构部分中，当铜管道不与钢管或铸铁管并行时，铜管应单独制作支、吊架。当铜管道与钢管或铸铁管并行时，支、吊架类型同其它类型管道，但铜管道与支吊架之间应用橡胶垫隔开。
8） 当各种管材为综合支架时，综合支架间距取大管设立间距，小管再补充单独的支吊架。
9） 管道安装完毕后，应按照规定逐个核对支架的形式、材质位置。
10） 型钢加工应尽量采用机械切割，当必须采用气割时，应切割规整。支架开孔时≤Φ14的口径采用台钻开孔，≥Φ14可采用气割开孔。
11） 吊杆的丝扣伸出螺母的长度应是螺母直径的1/2为宜。
12） ≥DN150的管道吊杆螺母应设立两个，并配置垫片。
13） 支吊架的间距应按照设计说明、S161、03S402室内管道支架及吊架图集、厂家提供的技术标准进行设立。
