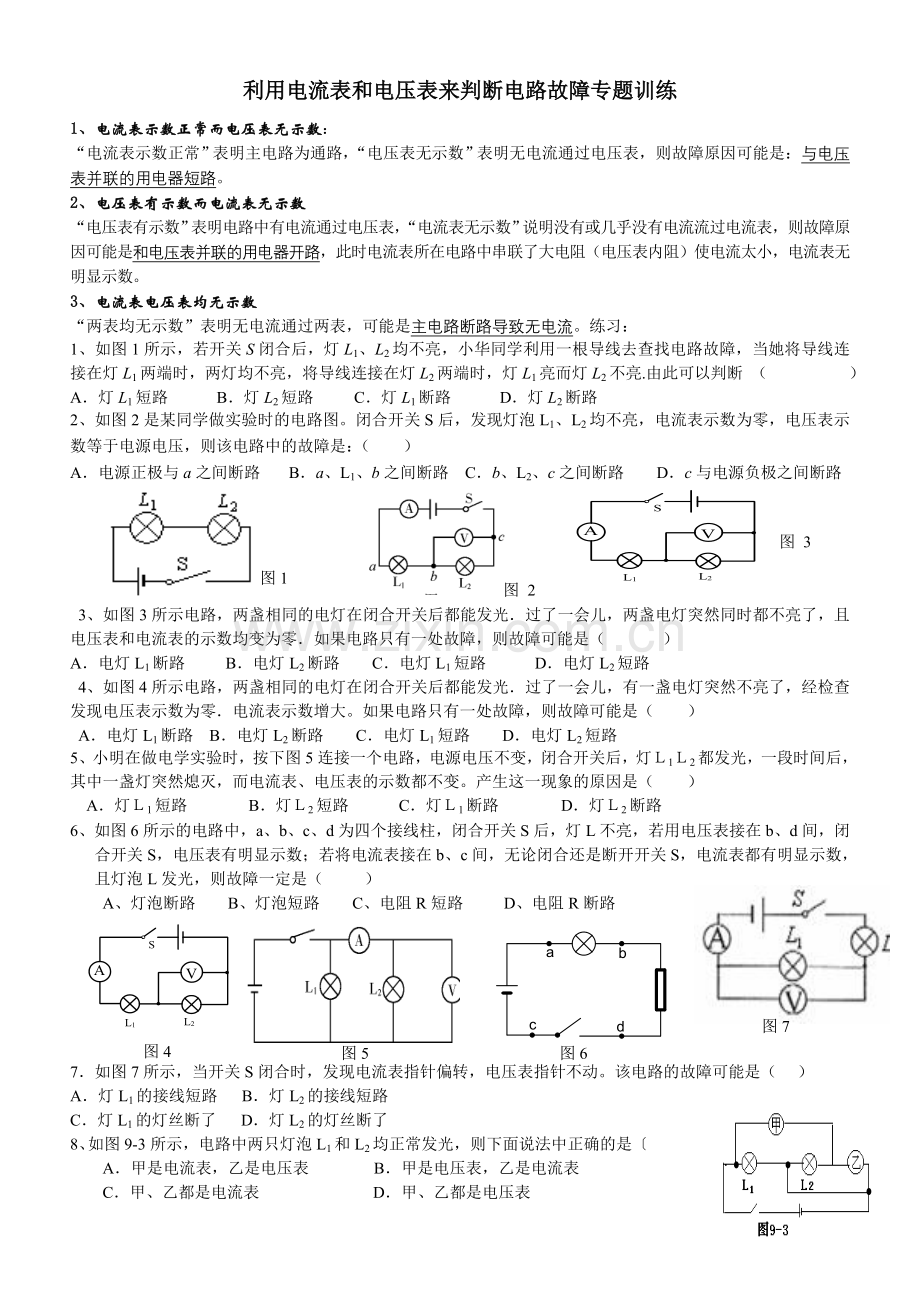

利用电流表和电压表来判断电路故障专题训练
1、电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。
2、电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3、电流表电压表均无示数
“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。练习：
1、如图1所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 （ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
2、如图2是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（   ）
A．电源正极与a之间断路       B．a、L1、b之间断路 C．b、L2、c之间断路        D．c与电源负极之间断路

图 3

图1
图 2

3、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（ ）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
4、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。如果电路只有一处故障，则故障可能是（ ）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
5、小明在做电学实验时，按下图5连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（　　）
A．灯Ｌ1短路 B．灯Ｌ2短路 C．灯Ｌ1断路 D．灯Ｌ2断路
图7
6、如图6所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光，则故障一定是（ ）
A、灯泡断路 B、灯泡短路 C、电阻R短路 D、电阻R断路
图4

图5
图6

7．如图7所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（    ）
A．灯L1的接线短路 B．灯L2的接线短路
C．灯L1的灯丝断了 D．灯L2的灯丝断了
8、如图9-3所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔 〕
A．甲是电流表，乙是电压表 B．甲是电压表，乙是电流表
C．甲、乙都是电流表 D．甲、乙都是电压表

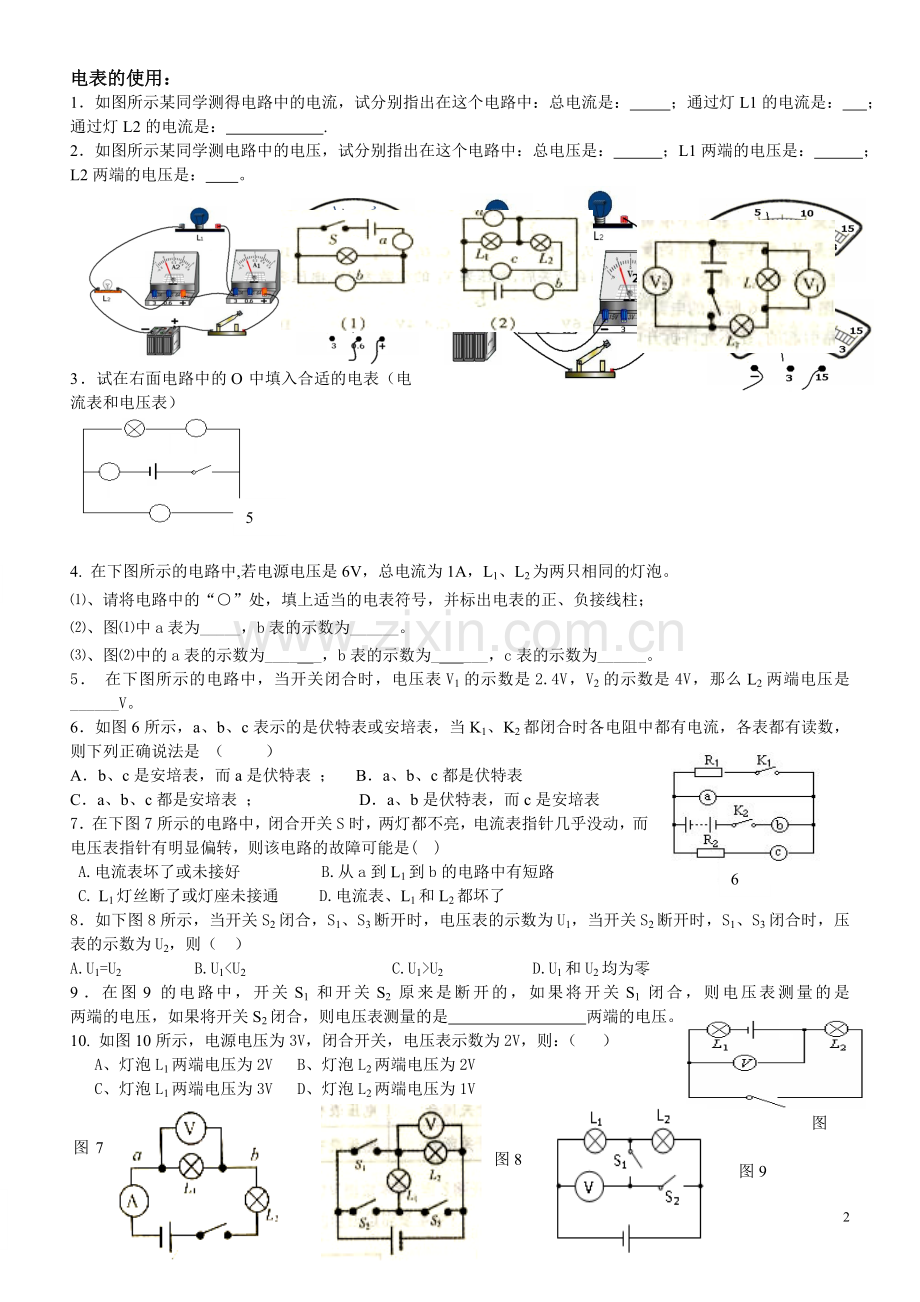

电表的使用：
1．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .
第5题图
2．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是： ；L1两端的电压是： ；L2两端的电压是： 。
3．试在右面电路中的O中填入合适的电表（电流表和电压表）
5题

5题

第3题图
第2题图
4. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。
⑴、请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；
⑵、图⑴中a表为_____，b表的示数为______。
⑶、图⑵中的a表的示数为____ _，b表的示数为_ ___，c表的示数为______。
5题题题
5． 在下图所示的电路中，当开关闭合时，电压表V1的示数是2.4V，V2的示数是4V，那么L2两端电压是______V。
6．如图6所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时各电阻中都有电流，各表都有读数，则下列正确说法是 （ ）
A．b、c是安培表，而a是伏特表 ；　 B．a、b、c都是伏特表
C．a、b、c都是安培表 ； D．a、b是伏特表，而c是安培表
7．在下图7所示的电路中，闭合开关S时，两灯都不亮，电流表指针几乎没动，而电压表指针有明显偏转，则该电路的故障可能是( )
6题
A.电流表坏了或未接好 B.从a到L1到b的电路中有短路
C. L1灯丝断了或灯座未接通 D.电流表、L1和L2都坏了
8．如下图8所示，当开关S2闭合，S1、S3断开时，电压表的示数为U1，当开关S2断开时，S1、S3闭合时，压表的示数为U2，则（ ）
A.U1=U2 B.U1<U2 C.U1>U2 D.U1和U2均为零

9．在图9的电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合，则电压表测量的是 两端的电压，如果将开关S2闭合，则电压表测量的是 两端的电压。
10. 如图10所示，电源电压为3V，闭合开关，电压表示数为2V，则：（ ）　　　
A、灯泡L1两端电压为2V B、灯泡L2两端电压为2V
C、灯泡L1两端电压为3V D、灯泡L2两端电压为1V
图7题
图10
图9
图8
