模板支撑安全技术交底

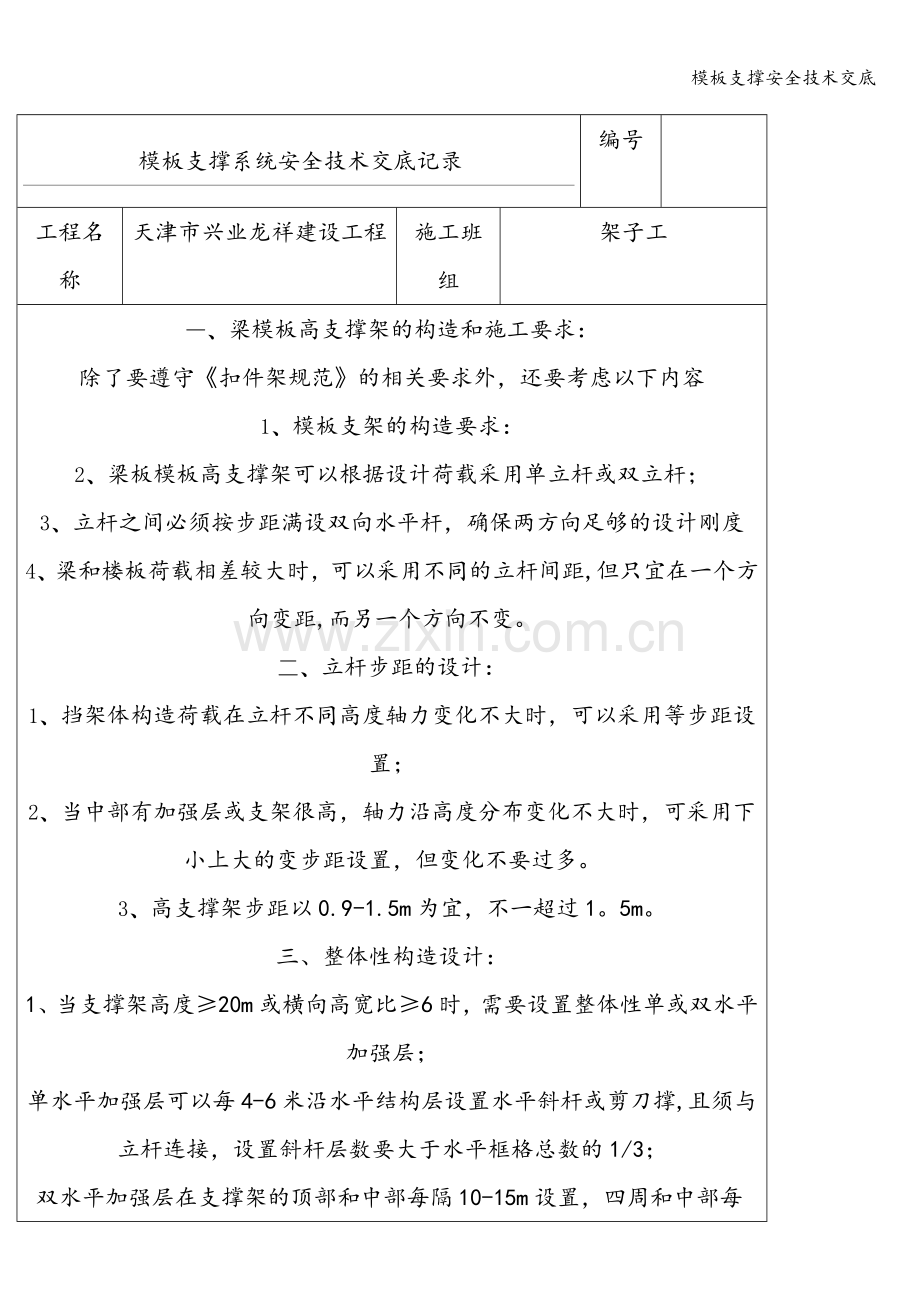

模板支撑系统安全技术交底记录
编号

工程名称
天津市兴业龙祥建设工程
施工班组
架子工
一、 梁模板高支撑架的构造和施工要求：
除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容
1、 模板支架的构造要求：
2、 梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；
3、 立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度
4、 梁和楼板荷载相差较大时，可以采用不同的立杆间距,但只宜在一个方向变距,而另一个方向不变。
二、 立杆步距的设计：
1、 挡架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设置；
2、 当中部有加强层或支架很高，轴力沿高度分布变化不大时，可采用下小上大的变步距设置，但变化不要过多。
3、 高支撑架步距以0.9-1.5m为宜，不一超过1。5m。
三、整体性构造设计：
1、当支撑架高度≥20m或横向高宽比≥6时，需要设置整体性单或双水平加强层；
单水平加强层可以每4-6米沿水平结构层设置水平斜杆或剪刀撑,且须与立杆连接，设置斜杆层数要大于水平框格总数的1/3；

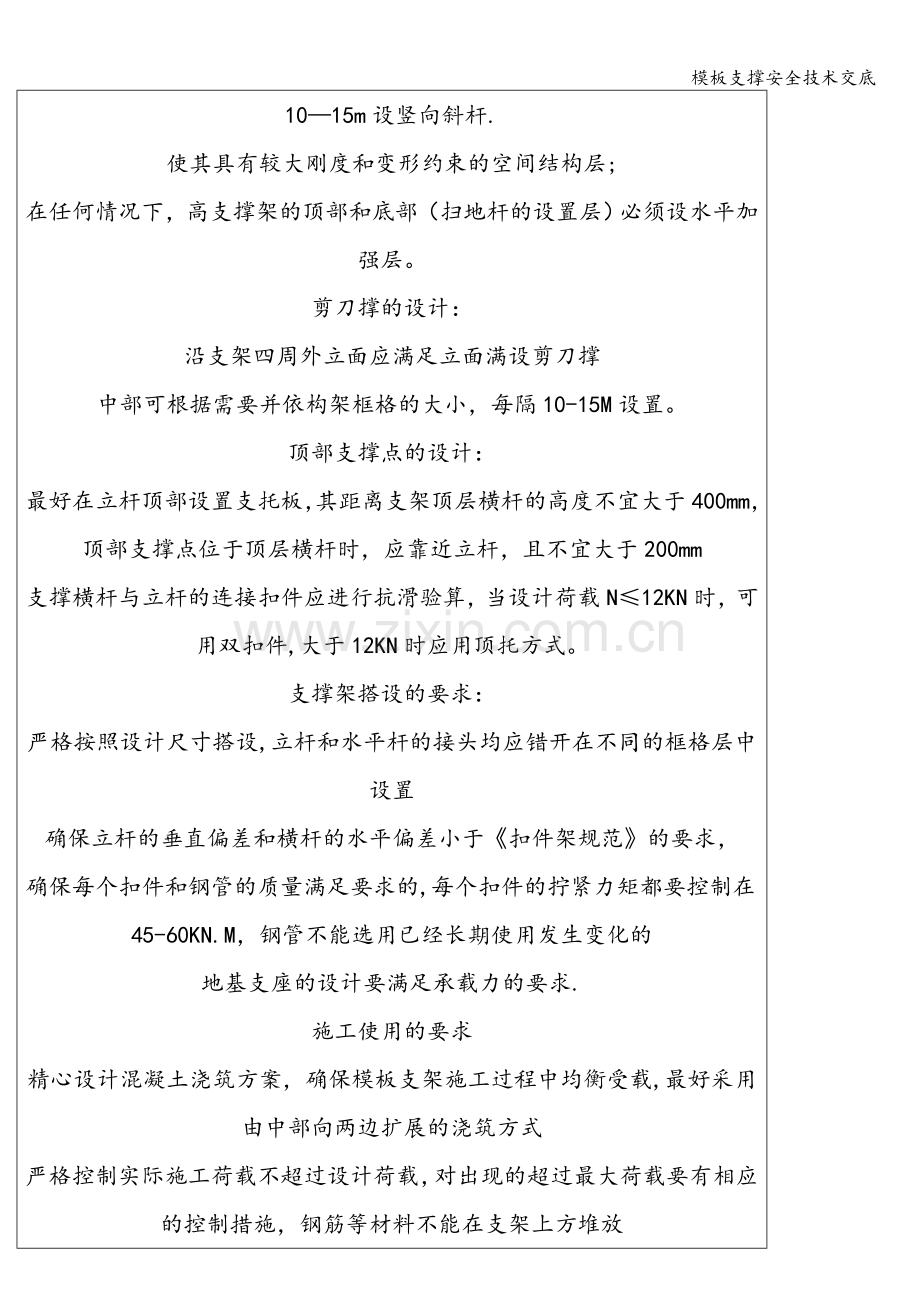

双水平加强层在支撑架的顶部和中部每隔10-15m设置，四周和中部每10—15m设竖向斜杆.
使其具有较大刚度和变形约束的空间结构层;
在任何情况下，高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。
剪刀撑的设计：
沿支架四周外立面应满足立面满设剪刀撑
中部可根据需要并依构架框格的大小，每隔10-15M设置。
顶部支撑点的设计：
最好在立杆顶部设置支托板，其距离支架顶层横杆的高度不宜大于400mm，
顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm
支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N≤12KN时，可用双扣件,大于12KN时应用顶托方式。
支撑架搭设的要求：
严格按照设计尺寸搭设,立杆和水平杆的接头均应错开在不同的框格层中设置
确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求，
确保每个扣件和钢管的质量满足要求的,每个扣件的拧紧力矩都要控制在45-60KN.M，钢管不能选用已经长期使用发生变化的
地基支座的设计要满足承载力的要求.
施工使用的要求
精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载,最好采用由中部向两边扩展的浇筑方式
严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放
浇筑过程中，派人检查支架和支撑情况,发现下沉，松动和变形情况及时解决。
二、 支撑架立杆布置要求
1、 支撑架纵向和横向立杆应排列规则，应确保横向程排,纵向成列
2、 立杆的布置位置和间距应当满足支撑架承载力计算要求，同一支撑立杆受力宜均匀，梁体下部宜沿梁纵向应设置主承立杆。
三、 安全技术要求
1. 从事架体施工的工人以健壮男性青年为宜，并需经健康检查合格后方能从事架体施工作业。
2. 所有操作人员及辅助进入现场必须正确戴好安全帽，正确佩戴相应劳动防护用品，特别是高空作业人员必须拴好安全带和系好保险钩。
3. 在使用前对所使用的一切设施，设备，工具,配件,材料和个人防护用品进行检查，确保安全使用。
4. 施工前要做好书面和口头安全技术交底工作,提出要求和措施，并严格执行。
5. 严禁穿拖鞋，赤脚，酒后进入施工现场，严禁追逐打闹。
6. 作业保证有人配合作业,不得随意变换。
安全负责人

交底人

接受交底人
