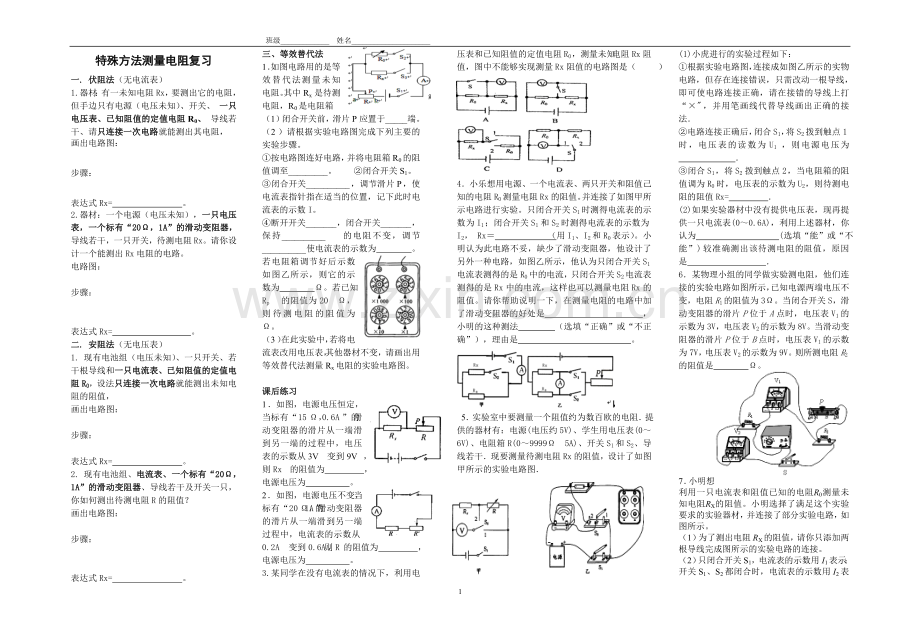

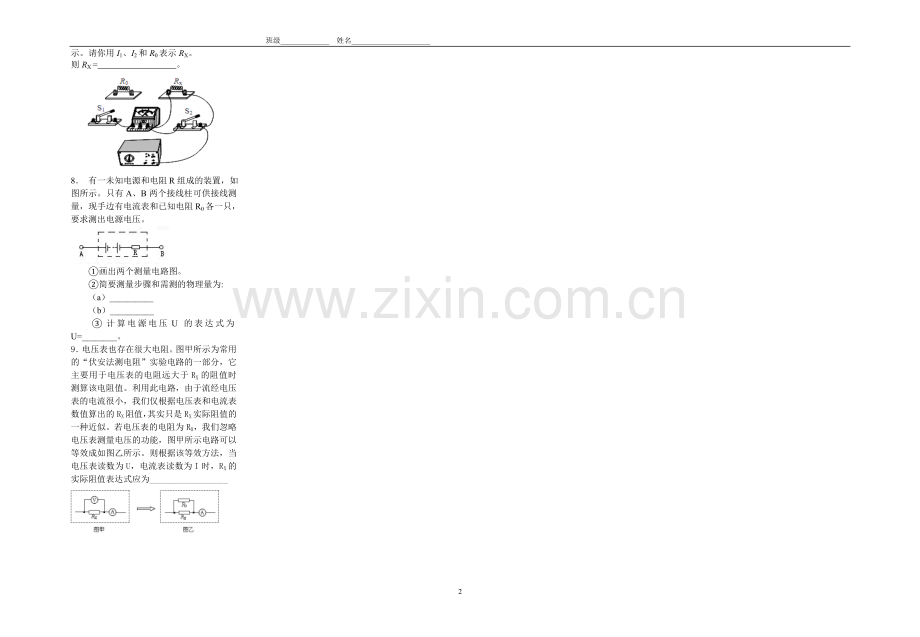

特殊方法测电阻的方法复习学案.doc

班级_ 姓名_ 特殊方法测量电阻复习一. 伏阻法（无电流表）1.器材：有一未知电阻Rx，要测出它的电阻，但手边只有电源（电压未知）、开关、 一只电压表、已知阻值的定值电阻R0、 导线若干、请只连接一次电路就能测出其电阻，画出电路图：步骤：表达式Rx= 。2. 器材：一个电源（电压未知），一只电压表，一个标有“20，1A”的滑动变阻器，导线若干，一只开关，待测电阻Rx。请你设计一个能测出Rx电阻的电路。电路图：步骤：表达式Rx= 。二. 安阻法（无电压表）1. 现有电池组（电压未知）、一只开关、若干根导线和一只电流表、已知阻值的定值电阻R0，设法只连接一次电路就能测出未知电阻的阻值，画出电路图：步骤：表达式Rx= 。2. 现有电池组、电流表、一个标有“20，1A”的滑动变阻器、导线若干及开关一只，你如何测出待测电阻R的阻值？画出电路图：步骤：表达式Rx= 。三、等效替代法1如图电路用的是等效替代法测量未知电阻。其中Rx是待测电阻，R0是电阻箱（1）闭合开关前，滑片P应置于_端。（2）请根据实验电路图完成下列主要的实验步骤。按电路图连好电路，并将电阻箱R0的阻值调至_。 闭合开关S1。闭合开关_，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I。断开开关_，闭合开关_，保持_的电阻不变，调节_使电流表的示数为 。若电阻箱调节好后示数如图乙所示，则它的示数为 。若已知Rp的阻值为20，则待测电阻的阻值为 。（3）在此实验中，若将电流表改用电压表，其他器材不变，请画出用等效替代法测量Rx电阻的实验电路图。课后练习1如图，电源电压恒定，当标有“15，0.6A”的滑动变阻器的滑片从一端滑到另一端的过程中，电压表的示数从3V变到9V，则Rx的阻值为 ，电源电压为 。2如图，电源电压不变，当标有“20，1A”的滑动变阻器的滑片从一端滑到另一端过程中，电流表的示数从0.2A变到0.6A，则R的阻值为 ，电源电压为 。3.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能够实现测量Rx阻值的电路图是（ ）4小乐想用电源、一个电流表、两只开关和阻值己知的电阻R0测量电阻Rx的阻值。并连接了如图甲所示电路进行实验。只闭合开关S1时测得电流表的示数为I1；闭合开关S1和S2时测得电流表的示数为I2， Rx （用I1、I2和R0表示）。小明认为此电路不妥，缺少了滑动变阻器，他设计了另外一种电路，如图乙所示，他认为只闭合开关S1电流表测得的是R0中的电流，只闭合开关S2电流表测得的是Rx中的电流，这样也可以测量电阻Rx的阻值。请你帮助说明一下，在测量电阻的电路中加了滑动变阻器的好处是 ，小明的这种测法 （选填“正确”或“不正确”），理由是 。 5实验室中要测量一个阻值约为数百欧的电阻提供的器材有：电源(电压约5V)、学生用电压表(06V)、电阻箱R(09999 5A)、开关S1和S2、导线若干现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图(1)小虎进行的实验过程如下：根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“，并用笔画线代替导线画出正确的接法电路连接正确后，闭合S1，将S2拨到触点1时，电压表的读数为U1，则电源电压为 闭合S1，将S2拨到触点2，当电阻箱的阻值调为R0时，电压表的示数为U2，则待测电阻的阻值Rx= (2)如果实验器材中没有提供电压表，现再提供一只电流表(00.6A)，利用上述器材，你认为 (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是 6某物理小组的同学做实验测电阻，他们连接的实验电路如图所示，已知电源两端电压不变，电阻R1的阻值为3。当闭合开关S，滑动变阻器的滑片P位于A点时，电压表V1的示数为3V，电压表V2的示数为8V。当滑动变阻器的滑片P位于B点时，电压表V1的示数为7V，电压表V2的示数为9V。则所测电阻R2的阻值是 。7小明想利用一只电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。（1）为了测出电阻RX的阻值，请你只添加两根导线完成图所示的实验电路的连接。（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。则RX = 。8 有一未知电源和电阻R组成的装置，如图所示。只有A、B两个接线柱可供接线测量，现手边有电流表和已知电阻R0各一只，要求测出电源电压。画出两个测量电路图。简要测量步骤和需测的物理量为:（a）_（b）_计算电源电压U的表达式为U=_。9电压表也存在很大电阻。图甲所示为常用的“伏安法测电阻”实验电路的一部分，它主要用于电压表的电阻远大于RX的阻值时测算该电阻值。利用此电路，由于流经电压表的电流很小，我们仅根据电压表和电流表数值算出的RX阻值，其实只是RX实际阻值的一种近似。若电压表的电阻为R0，我们忽略电压表测量电压的功能，图甲所示电路可以等效成如图乙所示。则根据该等效方法，当电压表读数为U，电流表读数为I时，RX的实际阻值表达式应为_2
