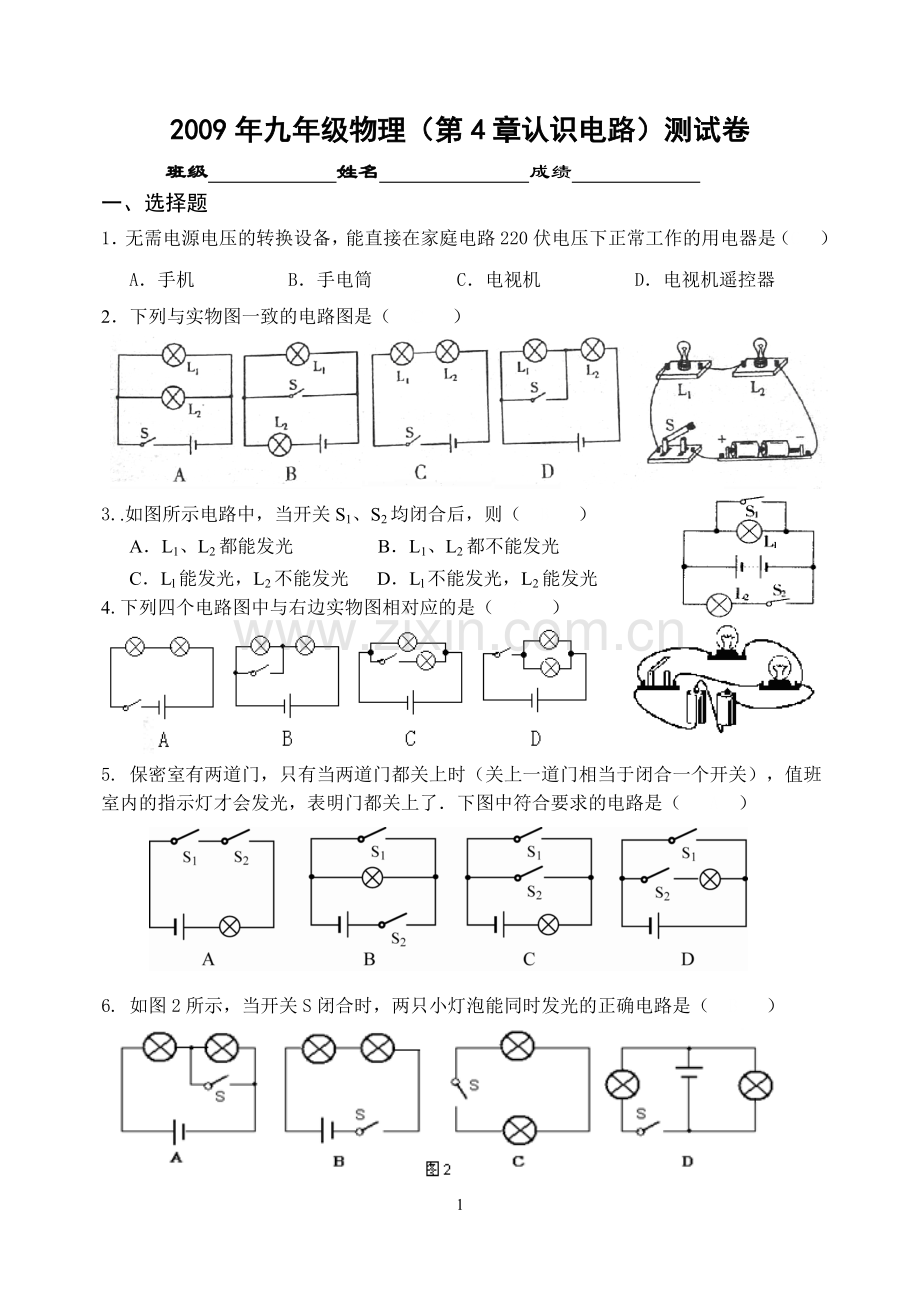

2009年九年级物理（第4章认识电路）测试卷
班级　　　　　　姓名　　　　　　　成绩　　　　　　
一、选择题
1．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（C ）
A．手机 B．手电筒 C．电视机 D．电视机遥控器
2．下列与实物图一致的电路图是（ C ）

3..如图所示电路中，当开关S1、S2均闭合后，则（ B ）
A．L1、L2都能发光 B．L1、L2都不能发光
C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光
4.下列四个电路图中与右边实物图相对应的是（ C ）

5. 保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（ A ）

6. 如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ B ）

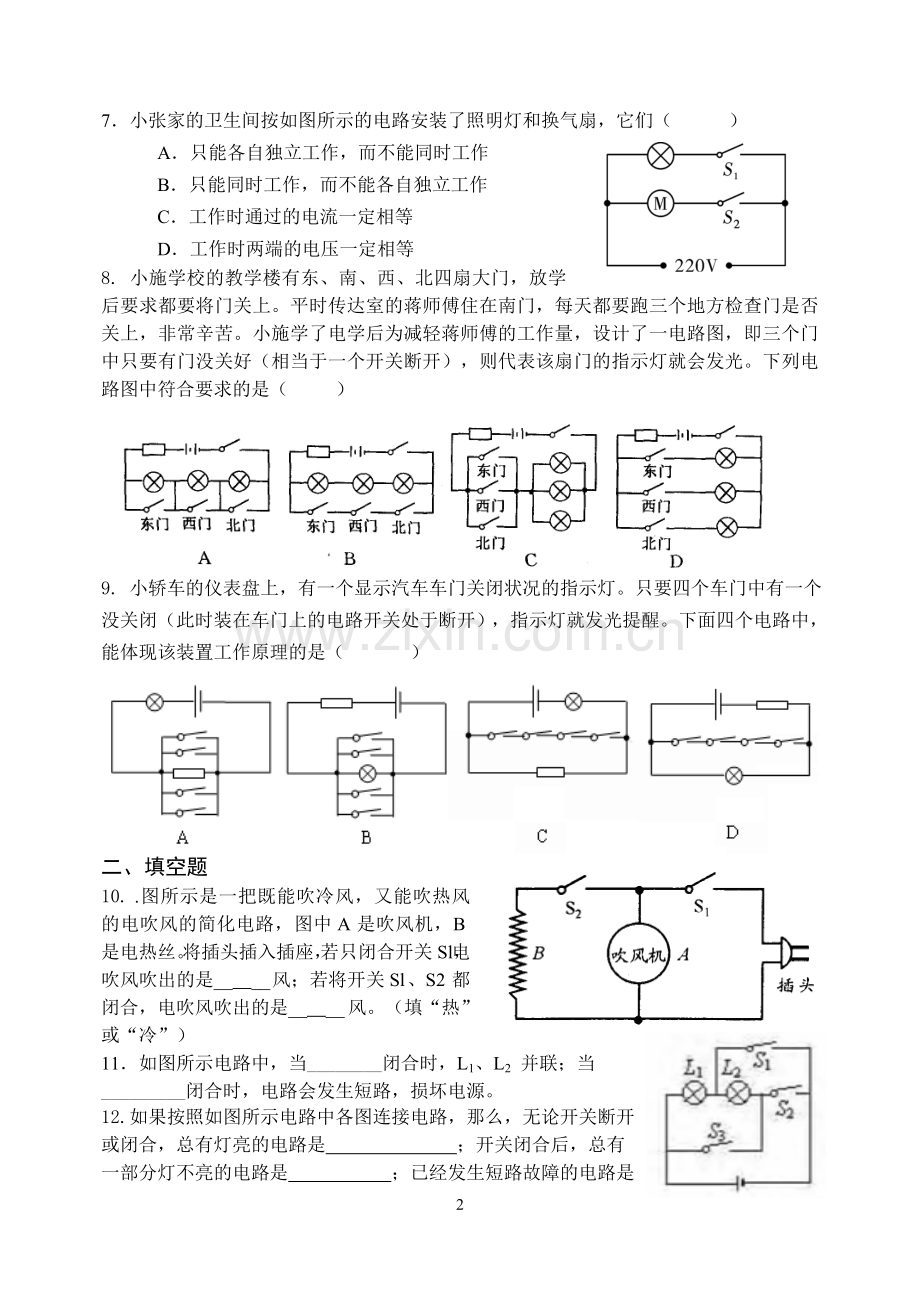

7．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（ D ）
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等
8. 小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ A ）

9. 小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是（ D ）
二、填空题
10. .图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是__ __风；若将开关Sl、S2都闭合，电吹风吹出的是__ __风。（填“热”或“冷”）答案：冷 热
11．如图所示电路中，当________闭合时，L1、L2 并联；当
_________闭合时，电路会发生短路，损坏电源。S1S3，S2S3
12.如果按照如图所示电路中各图连接电路，那么，无论开关断开
或闭合，总有灯亮的电路是 ；开关闭合后，总有
一部分灯不亮的电路是 ；已经发生短路故障的电路是
；闭合开关后将发生短路故障的电路是 ；无论开关断开或闭合，灯始终不亮的电路是 。

三、按要求完成电路
13.在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

14．在虚框内画出图13所示实物电路的电路图

15. 根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

16. 请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉；（5）画出对应的电路图。

17.火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。
18.有两个电键、两盏电灯、一个电池组，试按下列要求分别画出电路图。
（1） 闭合任一个电键时，都能使两盏灯同时发光。
（2） 两个电键各控制一盏灯。
（3） 电键S1闭合、S2断开时,只有L1发光；如果电键S1断开，电键S2不论是闭合还是断开，两灯都不发光。

19.某学校在进行知识竞赛时，有4 个小组参加决赛，请你设计一个抢答器的电路。要求：不论哪个小组按开关，电铃都能发出声音，而且指示灯会告诉主持人是第几组按的开关，画出设计的电路图。
