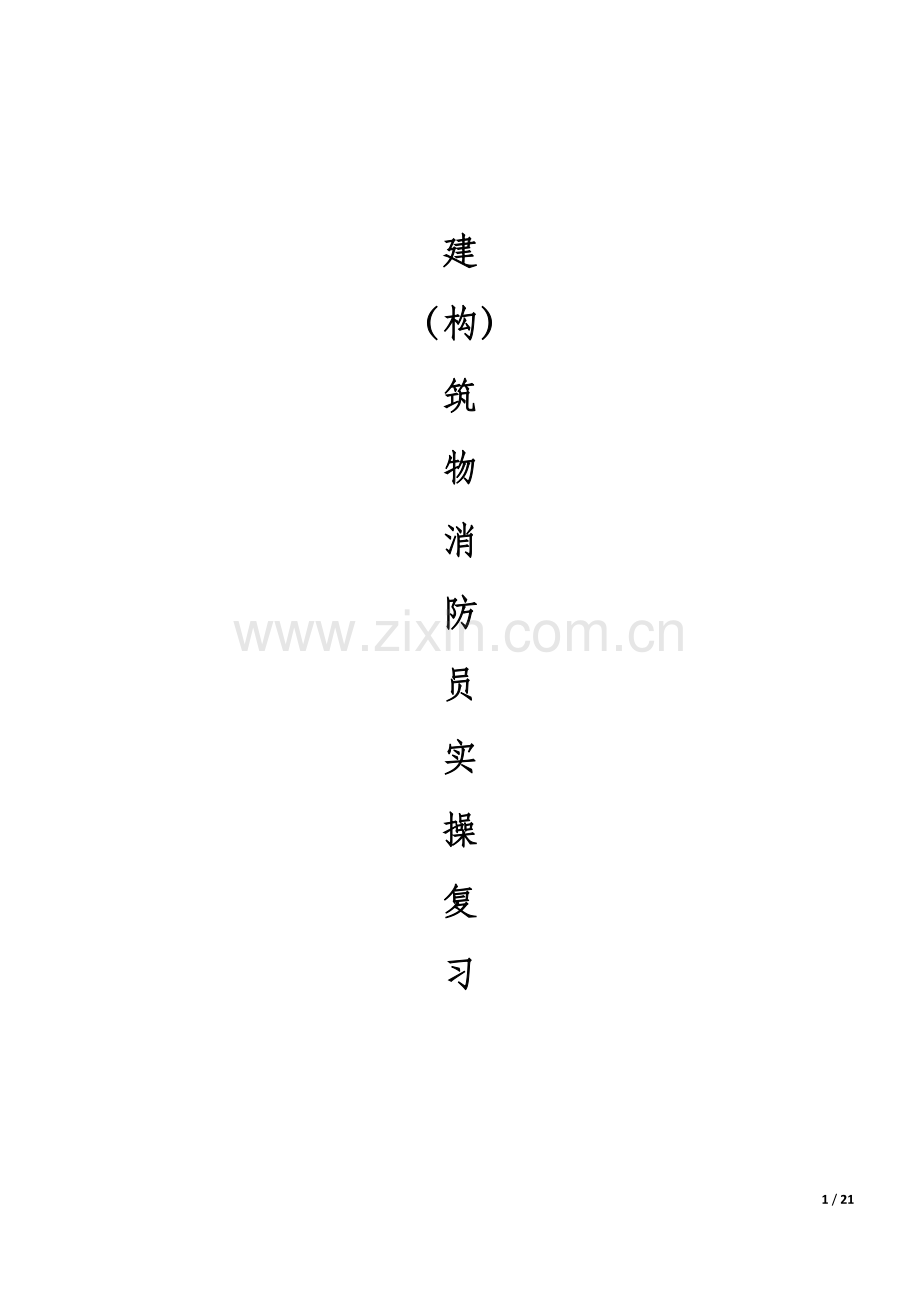

建(构)筑物消防员实操复习提纲.docx

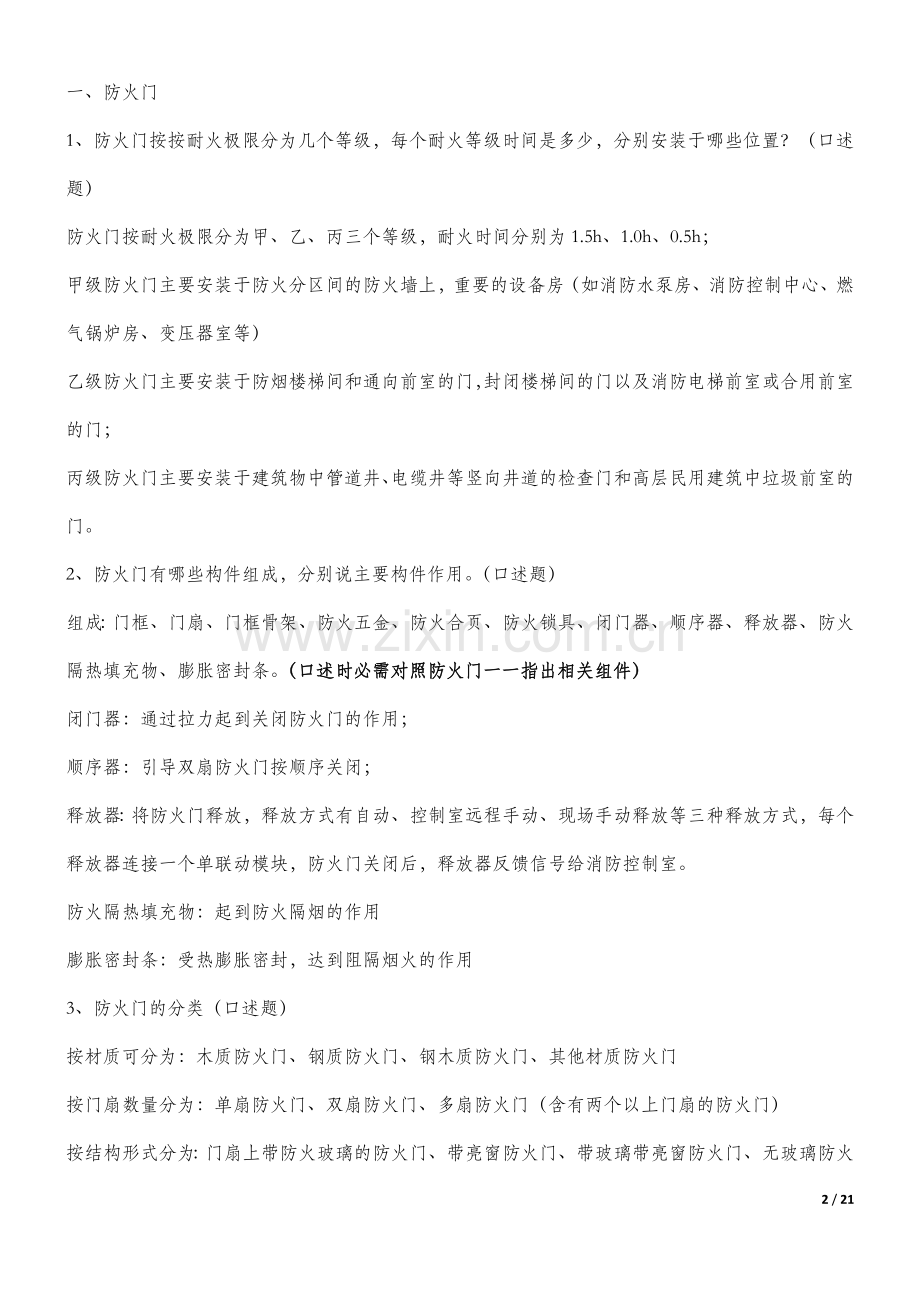

建（构）筑物消防员实操复习一、防火门1、防火门按按耐火极限分为几个等级，每个耐火等级时间是多少，分别安装于哪些位置？（口述题）防火门按耐火极限分为甲、乙、丙三个等级，耐火时间分别为1.5h、1.0h、0.5h；甲级防火门主要安装于防火分区间的防火墙上，重要的设备房（如消防水泵房、消防控制中心、燃气锅炉房、变压器室等）乙级防火门主要安装于防烟楼梯间和通向前室的门，封闭楼梯间的门以及消防电梯前室或合用前室的门；丙级防火门主要安装于建筑物中管道井、电缆井等竖向井道的检查门和高层民用建筑中垃圾前室的门。2、防火门有哪些构件组成，分别说主要构件作用。（口述题）组成：门框、门扇、门框骨架、防火五金、防火合页、防火锁具、闭门器、顺序器、释放器、防火隔热填充物、膨胀密封条。（口述时必需对照防火门一一指出相关组件）闭门器：通过拉力起到关闭防火门的作用；顺序器：引导双扇防火门按顺序关闭；释放器：将防火门释放，释放方式有自动、控制室远程手动、现场手动释放等三种释放方式，每个释放器连接一个单联动模块，防火门关闭后，释放器反馈信号给消防控制室。防火隔热填充物：起到防火隔烟的作用膨胀密封条：受热膨胀密封，达到阻隔烟火的作用3、防火门的分类（口述题）按材质可分为：木质防火门、钢质防火门、钢木质防火门、其他材质防火门按门扇数量分为：单扇防火门、双扇防火门、多扇防火门（含有两个以上门扇的防火门）按结构形式分为：门扇上带防火玻璃的防火门、带亮窗防火门、带玻璃带亮窗防火门、无玻璃防火门按开闭状态分为：常开防火门、常闭防火门。常闭防火门平常在闭门器的作用下处于关闭状态。常开防火门平时在释放器的作用下牌开启状态，火灾时，防火门释放器自动释放，防火门在闭门器和顺序器的作用下关闭。4、常开防火门有几种关闭方式，请操作 （口述题）常开防火门有中控室远程控制关闭及就地关闭2种。操作：1）在消防控制室报警控制器处，用手动操作按钮关闭或报警主机处于自动状态时，收到相应报警信号后自动关闭；2）就地在常开防火处通过紧急启动装置关闭。5、防火门如何复位先将报警控制器上控制防火门打开的信号复位，然后在在现场人工拉动防火门复位，复位后防火门状态信息也将同时反馈至消防控制室。6、防火门的自检内容（口述题）1）释放器是否灵敏；2）是否能按顺序关闭；3）关闭后是否严密；4）触发相关探测器，查看相对应电动防火门的关闭效果及反馈信号。7、防火门的手动检查（操作题）1）检查闭门器、顺序器、释放器数量是否齐全，顺序器方向对不对(南京考点缺一释放器)2）闭门器、释放器、顺序器等部件是否完好3）手动释放释放器，双手将门拉到同行角度，同时释放，看是否能按顺序关闭，关闭是否严密。8、电动防火门的工作原理（口述题 非重点，了解）常开的防火门一般是平开门，单扇时装一个释放开关及一个单联动模块，双扇时装二个释放开关及两个单联动模块。防火门任一侧的感烟探头探测到烟雾后，通过总线报告给火灾报警控制器，联动控制器按已有设定发出动作指令。防火门专用的单联动模块接收指令后模块的无源常开触头闭合，接通防火门释放开关的DC24V线圈回路，线圈瞬间通电释放防火门，防火门借助闭门器弹力自动关闭，DC24V线圈回路因防火门脱离释放开关而自动被切断。同时，防火门释放开关的辅助触头将防火门状态信号输入单联动模块，再通过报警总线送至消防控制室。消防控制室也可通过总线直接控制现场的联动模块关闭防火门，并得到防火门关闭的确认反馈信号。9、防火门每日巡查要点1）防火门的门框、门扇、闭门器等部件是否完好无损，并具备良好的隔火、防烟作用；2）带闭门器的的防火门是否能够自动关闭，电动防火门当磁力释放后能按顺序顺畅关闭；3）防火门门前是否堆放物品影响开启。二、防火卷帘门1、防火卷帘的分类和组成防火卷帘按材质分为无机复合双层防火卷帘门和钢质卷帘门，按启闭方式分为垂直卷帘、侧身卷帘和水平卷帘，防火卷帘门一般由探头装置、控制箱、箱体、卷门机、限位装置、导轨、底板、帘板（布）、手动机械应急装置（手动速放关闭装置）以及按钮装置等组成。2、防火卷帘按耐火极限分为几个等级，耐火时间分别为多少？（口述题）分为3个耐火等级：普通型钢制防火卷帘2h、复合型钢制防火卷帘3h、特级防火卷帘4h。3、防火卷帘分为一步降和二步降，请分别说明两种卷帘的安装位置和工作方式。（口述题）一步降：位于非疏散通道上，仅用于防火分隔用的防火卷帘门，如建筑物中庭、自动扶梯、建筑开口部位等，当感烟、感温探测器任何一只报警时，迅速降至地面，实施区域隔断，并向火灾报警控制室反馈信号。二部降：位于疏散通道上，如自动扶梯出口、电梯前室等部位，感烟探测器报警后，防火卷帘下降至距地面1.8米处停止，感温探测器报警后，防火卷帘继续下降至地面，并向火灾报警控制室反馈信号。注：凡与疏散有关的防火卷帘均为二步降，凡是不考虑疏散用的防火卷帘均为一步降。4、找出防火卷帘所对应的烟感、温感探测器。（操作题）站到防火卷帘门下，查看位于该防火卷帘门两侧（或单侧）最近（3.0m以内）的一组烟、温探测器。（最好是能说出各个探测的名称）5、防火卷帘上的易熔装置（温度控制装置）在什么状态下起作用？当易熔装置环境温度达到73时爆裂后起作用，防火卷帘利用自重降至地面，实施区域隔断6、防火卷帘门的每日巡查要点1）防火卷帘下是否堆放杂物，影响降落2）防火卷帘控制面板、门体是否完好无损3）防火卷帘是否处于正常升起状态4）防火卷帘所对应的烟感、温感探头是否完好无损。7、防火卷帘的功能要求1）组件应完好，坚固件应无松动现象，2）现场手动、远程手动、自动控制和机械操作应正常，关闭时应严密。3）运行时应平稳顺畅、无卡涩现象。4）安装在疏散通道上的防火卷帘，应在一个相关探测器报警后下降至距地面1.8m处停止；另一个相关探测器报警后，卷帘应继续下降至地面，并向火灾报警控制器反馈信号。8、防火卷帘的自检1）查看外观2）按下列方式操作，查看卷帘运行情况反馈信号后复位：a) 机械操作卷帘升降b) 触发手动控制按钮c) 消防控制室手动输出遥控信号d) 分别触发两个相关的火灾探测器e) 恢复至正常状态9、请说出防火卷帘的三种操作方法，并实际操作。1）、现场手动操作：先将放置于卷帘门箱体内（卷帘电机处）的铁锁链拿出，拉动该铁锁链即可控制该卷帘门的升、降。2）、电动操作：人工按下卷帘门两侧（或单侧）的控制按钮（一般分上升、降落、停止三个按钮），即可控制该卷帘门的升、降。3）、消防控制室远程控制：通过消防控制室报警控制器处用手动按钮操作控制或报警主机处于自动状态时，收到相应报警信号后自动操作控制。8、简述防火卷帘门的下降程序 当火灾发生时，感温感烟探头向火灾报警控制室发出报警信号，控制室对防火卷帘发出指令，防火卷帘按照既定程序下降，至地面后向火灾报警控制室反馈信号，实施区域隔断。三、消防控制室1、消防控制室组成1）、火灾报警控制器；2）消防联动控制器：3）消防电话主机；4）消防广播主机；5）火灾报警控制器电源；6）图形显示装置；7）气体灭火控制器2、火灾报警控制器开关机顺序开机：主电源备用电源控制器电源关机：控制器电源备用电源主电源控制器电源带主备电时，如何开关机？开机：主电源备用电源控制器电源控制器备用电源主机：控制器备用电源控制器电源备用电源主电源3、消音、自检、复位的操作及作用？消音：按下报警主机面板上“消音”键（按下约1s）；作用是当再有报警信号输入时，能再次启动报警声音； 自检：按下报警主机面板上“自检”键（按下约1s）；作用是检查火灾报警控制器报警是否正常 复位：按下报警主机面板上“复位”键（按下约1s），当显示屏显示“系统复位”时可确认已进入复位状态。作用是使火灾报警系统恢复到正常监视状态4、电源工作状态处置绿灯亮表示工作正常；黄灯亮表示故障状态；红灯亮表示报警状态报警音为119火警音；故障音为120故障音例主电故障时的处置：1）消音确认；2）对照信号面板指出故障原因（主电故障）；3）开启主电源开关，消防故障。5、消防控制室值班记录填写内容、交接班记录填写要求1）值班记录内容：（5项）a)报警类型、b)报警部位、c）报警时间、d）报警原因、e）处理方法2）交接班填写要求：（7项）a) 序号b) 火灾报警器运行情况记录c) 控制室其他消防系统运行情况记录d) 火灾报警控制器日检查情况记录e) 值班情况记录f) 时间记录g) 消防安全管理人签字6、怎么拨打消防电话？a) 摘机，听到拨号音后，再拨119火警电话；b) 拨通后，应确认对方是否为119火警受理台c) 准确报出建筑物所在地址，简要说明起火原因及火灾范围，最后说明报警人的姓名及联系方式d) 等待接警人员提问挂机后，到路口迎接消防车7、如何使用消防电话？1）主机拨分机：拿起主机电话手柄，输入密码（密码需询问考官），听到通话音后，按分机号，按接通按钮，对应的分机立即响应，主机和分机可实现通话；2）分机拨主机：现场分机拿起或手柄电话插入电话插孔后，电话总机立刻响应，总机和分机实现通话8、消防应急广播如何使用？扬声器的各类及规格1）、应急广播的使用（1)检查应急广播电源（在功率放大器右下侧），如未打开，则开启主电源，备用电源；（2）按下总线联动控制器上广播按键，有报警音，按消音键消除报警音；（3）拿起应急广播话筒，确认话筒处于播音状态（指示灯亮），音量旋钮调至正常状态，按下广播话筒开关，开始广播（如不在话筒状态需切换）。（4）使用完毕后，挂机，按下总线控制上广播按钮，停止广播，再依次关闭应急广播主机上的备用电源、主电源。2）应急广播扬声器分为壁挂式和吸顶式两种，走道、大厅内使用功率不小于3W，客户不小于1W，清洁维护只能使用吹风机或不太湿的布9、消防控制室接到报警信号后，值班人员应如何进行处理？（正确识别火警音和故障音）火警音：119火警声；故障音：120救护车声音消防中控室的值班人员接到火灾报警信号后应首先对控制器消音，然后通过液晶显示屏以及电脑显示器查看报警点的具体部位、报警时间、报警类型，其中一名值班员手持通讯工具赶到报警点确认火情： 如未发生火情，应查明报警原因，采取相应措施，现场人员利用通讯工具及时向消防控制室告知情况，控制室值班员将报警系统复位，详细填写值班记录（时间、地点、类型、原因、处理方法），并将打印纸粘贴于值班记录上。 如真有火情发生，现场人员应及时将火势发展情况汇报消防中控室而后利用现场就近的灭火器材进行扑救，控制室另一名值班人员应将火灾报警控制器调整到自动控制状态，并立即拨打火警电话119报警，报警后，中控室的人员应及时上报本单位上级领导并利用火灾事故广播系统通知有关部门和有关人员组织疏散和自救工作；情况处置完毕后，恢复各种消防设备正常运行状态，即对控制器进行复位以及将自动状态再次调为手动控制状态，最后做好值班记录。10、火灾报警控制室的操作1）误报：按复位键，使系统转入正常监视状态（现场报警设施需手动消音后才能复位）2）多种信息查询：看状态指示灯显示系统状态，按屏幕下方的提示输入对应数字，进入信息查询，（正常界面上有联动操作、火警信息、故障信息、屏蔽信息 ），快速读出屏幕显示信息。3）历史记录查询：在键盘上找到“0”号键，屏幕上显示输入用户口令（口令需询问考官），口令输入正确，屏幕显示四个菜单（1）屏蔽信息（2）历史记录（3）时间日期（4）返回，按十字键左右键上下翻页，查询完毕后，按自检键返回，按“0”号键退出。11）联动控制器操作（多线、总线操作方法相同） 看工作状态是否处于手动位置（看手、自动状态指示灯） 查看键盘锁是否处于解锁状态 按考官指示启动相关设备 启动灯亮，反馈灯亮，说明接受到反馈信号，设备启动正常；启动灯闪烁，说明没有接受到反馈信号，设备未能正常启动；反馈灯常亮（启动灯不亮）说明现场设备没有复位。 关闭联动设备，只要再次按下相应按键12、各种报警按钮识别 点型感烟火灾探测器 点型感温火灾探测器 手动火灾报警按钮 消火栓按钮 声光报警器 警铃（仅具有声报警功能1） 探头上的确认灯闪亮时表示正在巡检，常亮代表报警，不亮代表故障2） 手动火灾报警按钮：按触发方式分为玻璃破碎型按钮和可复位按钮。玻璃破碎型按钮用随身附带的小锤击碎按钮玻璃触发报警，复位只要更换同规格玻璃；可复位按钮推入报警按钮玻璃触发报警，需用专用工具进行复位（吸盘或钥匙类专用工具）按功能分为手动报警按钮（壳体上有电话插孔）和消火栓按钮（面板上有启动灯和反馈信号灯），消火栓按钮有两种，一种具备报警、启泵以及反馈信号功能；另一种只有启泵和反馈信号功能。四、应急照明和疏散指示标志1、应急照明灯如何检查、维护1）检查外观是否完整2）安装位置是否正确：（门框上方30cm以内）维护（a）楼梯间安装在墙面或休息平台下；（b）走道安装在墙面或顶棚下；（c）厅堂设在顶棚或墙面上；（d）楼梯口、太平门一般设在门口上部；3）通电时不亮，按下试验按钮闪亮，断电后长亮，持续工作时间不小于90分钟。4）清洁维护：用柔软的布沾肥皂水，拧干后轻轻擦试，再用干净的布抹干。2、疏散标志如何检查1)检查外观是否完整；2）安装位置（距地面1m以下的墙面上，疏散通道两标志间距离大于20m，袋式通道间距不大于10m，转角处不大于1m）；3）箭头方向指向疏散通道，双箭头表示两边都有出口；4）通电时常亮，按下试验按钮闪亮，断电后长亮，建筑物高度超过100m的需持续30分钟以上，100m以下的需持续20分钟以上；5）清洁维护：用柔软的布沾肥皂水，拧干后轻轻擦试，再用干净的布抹干。五、自动洒水喷头1、喷头位置按安装位置和水的分布方式分为几种？1）通用型喷头，即可直立安装亦可下垂安装，在一定保护面积内，将水呈球状分布向下喷洒并向上方上方喷洒的喷头。2）直立型喷头，直立安装，水流向上冲击溅水盘的喷头3）下垂型喷头，下垂安装，水流向下冲向溅水盘的喷头4）边墙型喷头，靠墙安装，在一定保护面积内，将水向一边（半个抛物线）喷洒分布的喷头。2、按喷头灵敏度分为几种？（特殊喷头的溅水盘上有字母“T”标记）1）快速响应喷头，响应时间系数(RTI)(50m.s)0.5且传导系数（C）1.0(m/s)0.52）特殊响应喷头，平均响应时间系数（RTI）介于50(m.s)0.5和80(m.s)0.5之间且传导系数（C）1.0(m/s)0.53）标准响应喷头，响应时间系数（RTI）介于80(m.s)0.5和350(m.s)0.5之间且传导系数（C2.0(m/s)0.53、按结构形式分为几种？1）闭式喷头，具有释放机构的洒水喷头；2）开式喷头，无释放机构的喷头。4、按热敏感元件分为几种？1）易熔元件喷头，通过易熔元件受热熔化而开启的喷头2）玻璃球喷头，通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的喷头。5、自动洒水喷头如何识别，颜色各代表什么？1）玻璃球较细的为快速响应喷头，如玻璃球粗细相同，看溅水盘上有字母“T”的为特殊响应喷头，无则为标准响应喷头2）直通无释放机构的为开式喷头，有释放机构的为闭式喷头（喷头出口处有无玻璃球或易熔元件）3）溅水盘平的为下垂式，溅水盘呈伞式的为直立型，溅水盘在一侧的为边墙型，溅水盘上有一圈小孔的为通用型喷头。4）玻璃球颜色：橙色57、红色68、黄色79、绿色93 易熔件颜色：本色57-77、白色80-107、蓝色121-149、红色163-191六、灭火器1、灭火器种类1）按充装的灭火剂类型不同分为水基型灭火器（清水灭火器、泡沫灭火器）、干粉灭火器、二氧化碳灭火器、洁净气体灭火器（六氟丙烷、IG541）2）按驱动灭火器的压力型式分为储气瓶式灭火器、储压瓶式灭火器2、找出相应灭火器，并说明扑救火灾种类。1）清水灭火器用于扑救A类火灾（固体火灾）2）泡沫灭火器用于扑救A、B类火灾（固体火灾和液体火灾）3）干粉灭火器：碳酸氢钠（BC）用于扑救液体、气体火灾，磷酸铵盐（ABC）用于扑救固体、液体、气体火灾以及带电火灾（A、B、C、E）4）二氧化碳灭火器用于扑救液体、气体以及带电火灾（B、C、E），灭火器无压力表5）洁净气体灭火器用于扑救固体、液体、能切断气源的气体火灾以及带电火灾（A、B、C、E）3、手提式灭火器使用方法手提式灭火器分为水基型灭火器、干粉灭火器、二氧化碳灭火器和洁净气体灭火器四种。灭火时，将灭火器提至火场，在距着火物56m左右处（在室外使用时，应注意占据上风方向，二氧化碳灭火器要带防冻手套，干粉灭火器要上下颠倒几次），去铅封拔保险销，一只手紧握喷射软管前的喷嘴并对准燃烧物，另一手握住提把并用力压下压把，灭火剂即可从喷嘴中喷出。在扑救可燃液体火灾时，如燃烧物已呈流淌状燃烧，则由近而远喷射，使灭火剂完全覆盖在燃烧液面上；如在容器内燃烧，应将灭火剂射向容器的内壁，使灭火剂沿着内壁流淌，逐步覆盖着火液面，切忌直接对着液面喷射；在扑救固体物质火灾时，应将射流对准燃烧最猛烈处上下、左右扫射。随着灭火器有效喷射距离的缩短，使用者应逐步向燃烧区靠近，使灭火剂始终喷射在燃烧物处，直至将火扑灭。 使用时，灭火器应当是直立状态的，不可颠倒或横卧使用，否则会中断喷射；也不能松开开启压把，否则也不能喷射。4、推车式灭火器的使用方法推车式灭火器分为推车式干粉灭火器、推车式二氧化碳灭火器和推车式水成膜灭火器。推车式灭火器一般由两个人操作，使用时将灭火器迅速拉或推到火场，在离起火点10m处停下，室外占据上风方向（二氧化碳灭火器使用时需戴防冻手套），将灭火器放稳，一人迅速取下喷枪并展开喷射软管，然后一手握住喷枪枪管，另一只手打开喷枪并将喷嘴对准燃烧物；另一人迅速拔出保险销，并向上扳起手柄，灭火剂即喷出。具体灭火方法与手提式灭火器一样。5、灭火器外观有效性的检查1）铅封应完整；2）压力表指针应在绿区；3）灭火器可见部位防腐层应完好，无锈蚀；4）灭火器可见零部件应完整，无松动、变形、锈蚀和损坏；5）喷嘴及喷射软管应完整，无堵塞；6）标识是否清晰；7）出厂日期及检修日期是否在有效期内。七、水系统（消火栓和自动喷水灭火系统）1、室外消火栓的种类和使用方法1）分类：室外消火栓按其安装形式可分为地上式和地下式，按进水口连接形式可分为承插式和法兰式，地上适用于温度较高的地区，地下式适用于寒冷地区。公称压力有1.0MPa和1.6MPa两种，承插式为1.0MPa，法兰式为1.6MPa。2）组成、规格：室外消火栓由本体、阀座、阀座、阀瓣、排水阀、阀杆和接口等零部件组成。进水口的公称通径有100mm和150mm两种，公称通径100mm的消火栓，消防接口规格为100mm，水带出水口为65mm；公称通径为150mm消火栓，消防接口规格为150mm，水带出水口为80cm，DN100mm、DN150mm出水口专供消防车吸水之用。DN65mm出水口供连接水带后放水灭火之用。当使用DN100mm、DN150mm出水口时，必须将两个DN65mm出水口关闭，使用DN65mm出水口时，必须将不用的出水口关紧，防止漏水，以免影响水流压力。3）室外消火栓的使用方法第一步将消防水带铺开；第二步将水枪与水带快速连接；第三步连接水带与室外消火栓，连接完毕后，用室外消防栓专用扳手逆时针旋转，把螺杆旋到最大位置，打开消火栓，同时双手紧握水枪，喷水灭火，必需双人操作。使用完毕后，打开排水阀，将消火栓内的积水排出。2、室内消火栓的种类和使用方法1）消火栓箱的型式（1）按安装方式可分为：明装式、暗装式和半暗装式。（2）消栓箱按箱门型式可分为：左开门式、右开门式、双开门式和前后开门式。（3）消火栓箱按水带安置方式可分为：挂置式、盘卷式、卷置式和托架式。2）室内消火栓的型式（1）室内消火栓按出水口型式分为：单出口室内消火栓、双出口室内消火栓（2）室内消火栓按栓阀数量可分为：单栓阀室内消火栓和双栓阀消火栓（3）按结构型式可分为直角出口型、45度出口型、旋转型、旋转减压型、减压稳压型以及旋转减压稳压型（了解）（4）室内消火栓的设备组成建筑中使用的室内消火栓设备通常由箱体、消火栓按钮、栓阀、水带、水枪、软管卷盘和供水管路等部件组成。（5）室内消火栓使用方法发生火灾时，应迅速打开消火栓箱门，紧急时可将玻璃击碎。按下消火栓按钮，启动消防水泵。取出水枪，拉出水带，同时把水带接口一端与消火栓接口连接，别一端与水枪连接，在地面拉直水带，把室内消火栓手轮顺开启方向放开，同时双手紧握水枪，喷水灭火，必须双人操作。灭火完毕后，关闭室内消火栓所有阀门，将水带冲洗干净，置于阴凉干燥处晾干后，按原水带安置方式置于消火栓箱内。将已破碎的控制按钮玻璃清理干净，换上同等规格的玻璃片。3、预作用系统（1）定义：准工作状态时管道内无水，由火灾报警系统或闭式喷头作为探测元件，自动开启雨淋阀或预作用报警阀组后，转换为湿式系统的闭式系统。（2）组成：预作用系统由闭式喷头、预作用报警阀组、充气设备、管道、通用设备组成（3）工作原理：系统在报警阀后的管道内平时无水，充以有压或无压气体，呈干式，发生火灾时，保护区内的火灾探测器，首先发出报警信号，报警控制器在接到报警信号后作声光显示的同时启动电磁阀排气排水，预作用报警阀随即打开，使压力水迅速充满管道，这样原来呈干式的系统迅速自动转变成湿式系统，完成预作用过程。扑救过程与湿式系统相同。（4）适用范围：系统处于准工作状态时，严禁管道漏水；严禁系统误喷；替代干式系统4、雨淋系统（1）定义：由火灾自动报警系统或传动管控制，自动启动雨淋阀和消防水泵后，向开式洒水喷头供水的自动喷水灭火系统。（2）组成：开式喷头、管道、传动管、雨淋报警阀组、通用设备等组成（3）工作原理：当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警控制器，直接打开关闭雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速撑起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警，压力开关动作，给值班室发出信号显示或直接启动消防水泵供水。（4）应用范围：a) 火灾水平蔓延速度快；b) 闭式喷头的开放不能及时使喷水有效覆盖着火区域；c) 室内净空高度超过闭式系统最大允许高度，且必须迅速扑救初期火灾；d) 严重危险级级。（5）组件及应用a) 信号碟阀：处于常开状态，用于检修和报警，监控阀门启闭状态b) 电磁阀：接到火灾报警控制器联动信号后，直接打开，排去雨淋阀压力腔内压力水，启动雨淋阀组c) 压力开关：压力水启动压力开关，给值班室发出信号显示和直接启动消防水泵d) 水力警铃：流向报警管网的压力水，使水力警铃持续响铃报警e) 压力表：监控压力腔和供水管网水压f) 传动管:当火灾探测器故障未能及时报警时，由于环境温度上升，使传动管上的闭式喷头玻璃球爆碎，传动管中的有压水从破碎的喷头处喷出，传动管网中的压力骤然下降，作用在雨淋阀下部的有压水冲开阀瓣，进入管网喷水灭火。5、湿式系统1）定义：湿式系统是指准工作状态时管道内充满用于启动系统的有压水的闭式系统。2）组成：末端试水装置、闭式喷头、水流指示器、信号蝶阀、湿式报警阀组、管道系统和通用设备等组成。3）工作原理：准工作状态时，管网内充满有压力的水，当保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水，湿式报警阀系统侧压力降低，供水压力大于系统侧管网压力，产生压差，使阀瓣打开，湿式报警阀开启，一路压力水流向洒水喷头，对保护区域洒水灭火，同时水流指示器报告起火区域，启动声光报警，别一路压力水通过延迟器流向水力警铃，发出持续铃声报警，压力开关输出启动供水泵信号，完成系统启动，系统启动后，由供水泵向开放的喷头供水，实施灭火。4）适用范围：用于环境温度不低于4，且不高于70的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。6、干式系统1）定义：准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统2）组成：末端试水装置、闭式喷头、水流指示器、信号蝶阀、管网、干式报警阀组、充气设备和报警控制装置等部件组成。3）工作原理：准工作状态时，干式报警阀后配水管道及喷头内充满有压气体，用充气设备维持报警阀内压力大于水压，将水隔断在干式报警阀前，干式报警阀处于关闭状态。发生火灾时，闭式喷头受热开启首先喷出气体，排出管网中压缩空气，于是报警阀管网压力下降，干式报警阀前的压力大于阀后压力，干式报警阀开启，水流流向配水管网，并通过已开启的喷头喷水灭火。在干式开关的报警信号管路也被打开，水流推动水力警铃和压力开关发出声响报警信号，并启动消防水泵加压供水。7、末端试水装置1）作用和测试要点（1）测试系统的可靠性；（2）在最不利点的情况下，喷头压力不小于0.05MPa，水流指示器、压力开关、水力警铃等590S内能够正常运行；（3）测试干式、预作用系统的充水时间；（4）测试要点：打开试水阀，看喷头压力不小于0.05MPa，水流指示器、压力开关、水力警铃590S内能够正常运行，并且5分钟内能够正常启泵。2）组成：末端试水装置由试水阀、出水口、管网和压力表组成8、四个系统的区别1）湿式系统有延时器；2）雨淋系统有传动管和电磁阀（南京技能鉴定中心中传动管为一根绿色管道）；3）预作用阀组与雨淋阀组外观相差不大，但辅助管路相对于雨淋系统管路要多，有电磁阀和充气设备，系统较复杂；4）干式系统报警阀体肥大，有充气装置，阀体左侧有全铜质“复位装置”系统较简单。八、防排烟系统1、防排烟系统作用1）为安全疏散创造有利条件；2）为消防扑救创造有利条件2、组成和工作原理1）防烟系统：由正压送风机、管道、送风口和风机控制柜组成；采用机械加压送风或自然通风方式，防止建筑物火灾时烟气进入疏散通道或避难所。如楼梯间、走道的窗户，内楼梯、走道装有风栅（每隔20米安装）2）排烟系统：由排烟风机、排烟防火阀、管道、排烟口及排烟风机控制箱组成，采用机械排烟方式或自然通风方式，将烟气排至建筑物外，控制有烟区域内一定的能见度。3）组成：挡烟构件（活动式或固定式挡烟垂壁、挡烟隔墙、挡烟梁）、排烟口、防火排烟阀、排烟道、排烟风机及防排烟控制器等组成。4）防火排烟阀：当温度达到280时，防火排烟阀内易熔合金熔断，阀门关闭，信号送到火灾联动控制装置，关闭风机、排烟口。5）防烟系统与排烟系统的区别（1）送风方式不一样，送风为正压，送风口为常闭，排烟为负压，排烟口为常开（2）安装部位不一样，机械加压送风口安装在楼梯间、前室、合用前室内墙体的下方；机械排烟系统排烟口安装于疏散通道内墙体的上方（3）排烟系统加装防火排烟阀，送风系统不安装（4）风机不一样，送风机为普通风机，排烟风机为耐高温风机。（5）空调、排烟系统加装防火排烟阀，正压送风系统、空调系统工作温度为70，排烟系统工作温度为280. 21 / 21
