灯具分类 & IP 防护等级
(2009-12-18 15:09:53)
转载▼
标签：
灯具
ip防护等级
杂谈
分类： 技术咨讯
灯具分类
按防触电保护形式分类
有0类、Ⅰ类、Ⅱ类和Ⅲ类。
0类灯具：这种灯具仅适宜于普通灯具，是依靠基本绝缘来防触电保护的灯具。（一般不生产此类灯）
Ⅰ类、Ⅱ类灯具：防触电保护不仅依靠基本绝缘，而且还具有附加的安全措施。
Ⅲ类灯具：防触电保护依靠的电源电压为安全特低电压，且高于安全特低电压的电压在其中不会产生。
㈡按防尘防潮的保护等级分类
灯具应按“IP数字”标明分类。分类说明按GB7001—86《灯具外壳防护等级分类》。所包括的防护型式有：
⑴ 防止人体触及或接近外壳内部的带电部分，防止固体异物进入外壳内部；
⑵ 防止水进入外壳内部而达到有害程度；
⑶ 防止潮气进入外壳内部而达到有害程度。
防护等级“代号”的说明：

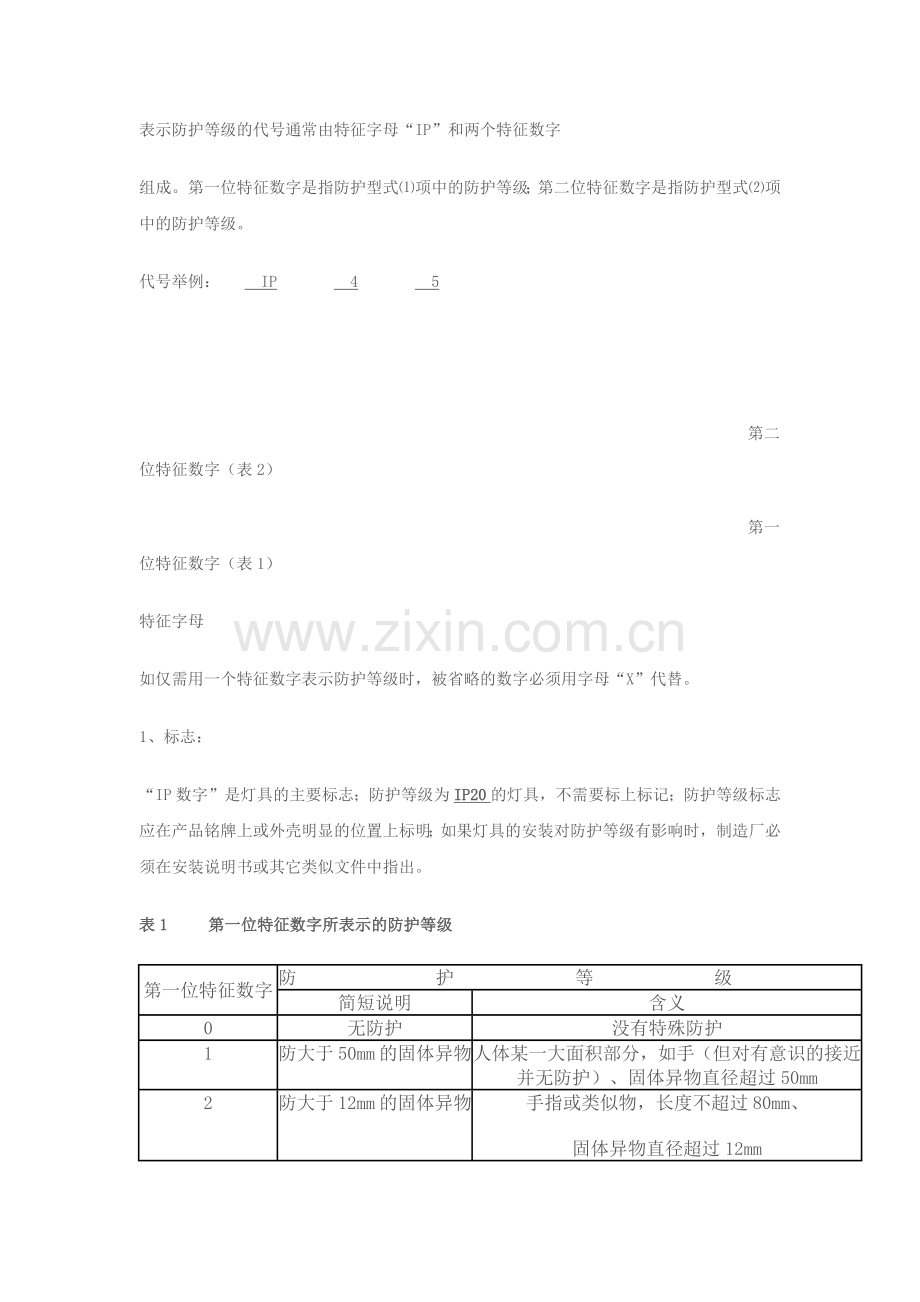

表示防护等级的代号通常由特征字母“IP”和两个特征数字
组成。第一位特征数字是指防护型式⑴项中的防护等级；第二位特征数字是指防护型式⑵项中的防护等级。
代号举例：   IP     4     5

                                      第二位特征数字（表2）
                                      第一位特征数字（表1）
特征字母
如仅需用一个特征数字表示防护等级时，被省略的数字必须用字母“X”代替。
1、标志：
“IP数字”是灯具的主要标志；防护等级为IP20的灯具，不需要标上标记；防护等级标志应在产品铭牌上或外壳明显的位置上标明；如果灯具的安装对防护等级有影响时，制造厂必须在安装说明书或其它类似文件中指出。
表1   第一位特征数字所表示的防护等级
第一位特征数字
防        护       等       级
简短说明
含义
0
无防护
没有特殊防护
1
防大于50mm的固体异物
人体某一大面积部分，如手（但对有意识的接近并无防护）、固体异物直径超过50mm
2
防大于12mm的固体异物
手指或类似物，长度不超过80mm、
固体异物直径超过12mm
3
防大于2 . 5mm的固 体 异 物
直径或厚度大于2.5mm的工具、
电线等及固体异物直径超过2.5mm
4
防大于1mm的固体异物
厚度大于1mm的线材或片条、固体异物
直径超过1mm
5
防尘
不能完全防止尘埃进入，但进入量不能达到防碍设备正常运转的程度
6
尘密
无尘埃进入
注：1、第一位特征数字为1~4的灯具应能防止三个互相垂直的尺寸都超过第3栏相应数字的、形状规则或不规则的固体异物进入外壳。
2、泄水孔或通风孔的灯具，第一特征数字为3和4时，其具体要求由有关产品标准规定。
3、对具有泄水孔的灯具，第一特征数字为5时，其具体要求由有关产品标准规定。
4、灯具的防护等级至少为IP2X。
 表2    第一位特征数字所表示的防护等级
第二位特征数字
防        护       等       级
简短说明
含义
0
无防护
没有特殊防护
1
防滴
滴水（垂直滴水）无有害影响
2
15°防滴
当外壳从正常位置倾斜在15°以内时，垂直滴水无有害影响
3
防淋水
与垂直成60°范围以内的淋水无有害影响
4
防溅水
任何方向溅水无有害影响
5
防喷水
任何方向喷水无有害影响
6
防猛烈海浪
猛烈海浪或强烈[喷水时，进入外壳水量不致达到有害程度
7
防浸水影响
浸入规定压力的水中竟规定时间后进入外壳水量不致达到有害程度
8
防潜水影响
能按制造厂规定的条件长期潜水

注：表中第二位特征数字为7，通常指水密型；第二位特征数字为8，通常指加压水密型；水密型灯具未必适合于水下工作，而加压水密型灯具应能用于这样的场合。
