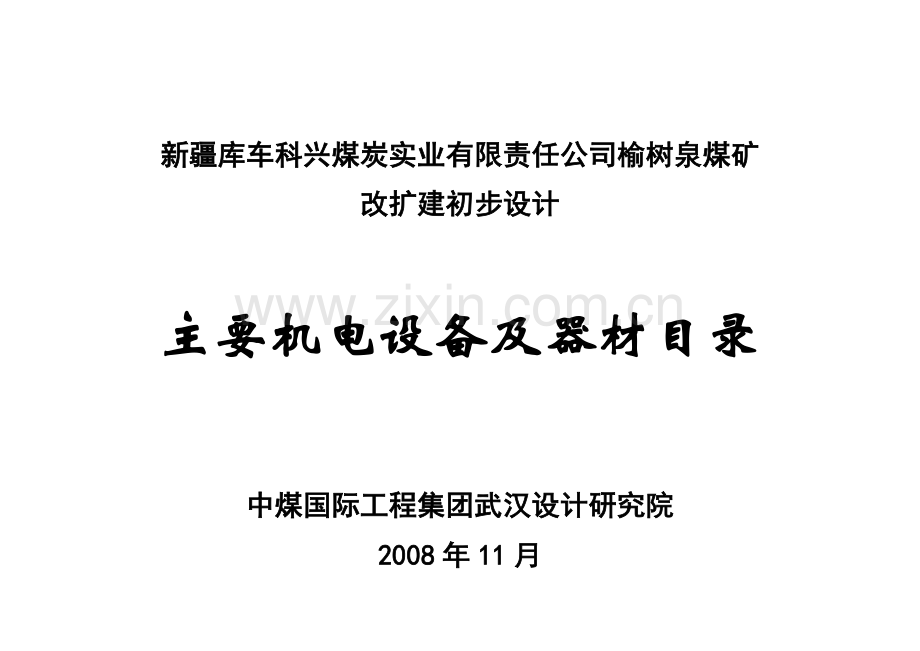

新疆库车科兴煤炭实业有限责任公司榆树泉煤矿
改扩建初步设计

主要机电设备及器材目录

中煤国际工程集团武汉设计研究院
2008年11月

目 录
单项
分项
项目名称
页次
单项
分项
项目名称
页次
一

主要运输大巷及回风巷

（二）
通风机电控设备

(一)
钢轨、道岔及矿车车辆

（二）
井下各种门

五

排水系统

（一）
主排水设备

二

采区

（二）
水仓清理设备

（一）
采掘设备

（二）
采掘设备配电

六

压风系统

（一）
矿井压风设备

三

提升系统

（一）
主井提升设备

七

地面生产系统

（二）
副斜井提升设备

（一）
地面生产系统设备

（二）
地面配电设备及电控

四

通风系统

（一）
通风设备

目 录
单项
分项
项目名称
页次
单项
分项
项目名称
页次
八

安全技术及控制技术

（七）
刮板机、胶带机、调度绞车、回柱绞车信号

（一）
井下消防、洒水

（八）
可伸缩胶带机保护

（二）
矿井安全设备及仪器、仪表

（三）
矿井防灭火设备

十

通信

（四）
安全监控及计算机管理

（一）
行政管理及生产调度电话设备

九

供电系统

十一

地面给水排水及供热

（一）
地面35kv变电站增加设备

（一）
水源地设备

（二）
主井广场10/0.4KV变电所

（二）
工业场地给、排水设备

（三）
副井广场10/0.4KV变电所

（三）
室外给、排水管网

（四）
下井电缆

（四）
浴室

（五）
主变电所

（五）
锅炉房设备及配电

（六）
井下照明

（六）
井筒防冻

目 录
单项
分项
项目名称
页次
单项
分项
项目名称
页次

（七）
室外供热管网

十四

地面运输设备

（一）
窄轨运输

十二

辅助厂房

（二）
汽车运输

（一）
机修车间设备

（二）
坑木加工房设备

（三）
煤样室、化验室

十三

行政福利设施

（一）
矿灯房

（二）
洗衣房

（三）
职工食堂

3

设 备 目 录
一、主要运输巷、回风巷及车场
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
(一)
钢轨、道岔及矿车车辆

1
钢轨
30kg/m
m
1500
30
45000

2
钢轨
22kg/m
m
3700
22
81400

3
钢轨
15kg/m
m
400
15
6000

4
道岔
ZDK630/4/12
组
10

其中左向7组
5
道岔
ZDC630/3/9
组
1

6
道岔
ZDX630/4/1214
组
1

左向
7
道岔
ZDK622/4/12
组
9

其中左向4组
8
道岔
ZDK615/2/4
组
1

9
1t矿车
MGC1.1-6A
辆
100
610
61000

10
1t材料车
MC1-6A
辆
40
494
19760

11
2t平板车
MPC2-6
辆
30
490
14700

12
3t平板车
MPC2-6
辆
5
530
2650

13
25t平板车
载重25t,最大牵引力85KN
辆
20
2800
22400
特制
14
防爆特殊型蓄电池电机车
CTY5/6G
辆
2

15
防爆特殊型蓄电池电机车
CTY8-6GB
辆
3

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
15
电机车充电设备

（1）
控制保护开关
QBZ-30/660
台
4

（2）
快速充电机
CKK-150/40～150
台
4

硅整流充电器
ZGA 80/150
台
2

硅整流充电器
ZGA 80/72
台
4

可控硅充电机
ZBC10-90/190
台
3

（3）
电力电缆
MY-0.38/0.66 3×16+1×16
m
2×200

（4）
电力电缆
MY-0.38/0.66 3×95
m
120

需查看
(5)
矿用隔爆手动起动器
QS81-80/660 80A 660V
台
4

已淘汰
（二）
井下各种门

1
防火栅栏两用门
MFHSL-1.4×1.8
座
2

2
调节风门
1000×1800
组
12

3
双向风门
1500×1800
组
16

4
栅栏门
MM1500×1800
座
2

5
密闭门
MMB1.6×1.8
座
1

6
抗冲击波活门

座
1

设 备 目 录
二、采区
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（一）
采掘设备

1
采煤机
MG300/730-WD 730KW
台
1

2
综采液压支架
ZY5600/23/45 23t
架
118

3
过渡/端头液压支架
ZY6000/23/45 23t
架
4

4
可弯曲刮板运输机
SGZ764/2×160 320KW
台
1

5
刮板转载机
SGZ764/160 160KW
台
1

6
可伸缩胶带输送机
SSJ1000/2×80 160KW
部
2

7
破碎机
PLM1000 110KW
台
2

1
采煤机
MG400/920-WD2
台
1

2
综采基本液压支架
ZY6800/23/45
架
120

3
过渡液压支架
ZYG7000/23/45
架
5

4
端头液压支架
ZT20000/23/38
架
2

2架1组
5
端头超前支架
ZTCH20000/23/38
架
2

2架1组
6
端尾超前支架
ZWCH30000/23/38
架
3

3架1组
7
可弯曲刮板运输机
SGZ800/500
台
1

8
转载机
SZZ800/200
台
1

9
可伸缩胶带输送机
DSJ100/80/2*110
部
2

10
破碎机
PCM160
台
1

11
迈步自移装置
ZY1100
台
1

12
皮带机尾自移装置
ZY2700
台
1

9
π型钢梁
L=4200
根
50

10
乳化液泵站
WRB200/31.5 132KW
套
1

二泵一箱
11
喷雾泵
WPZ320/6.3 45KW
台
1

两泵一箱
12
煤电钻
ZMS-12 1.2KW
台
4

13
岩石电钻
KHYD-380V 1.5KW
台
2

14
无级绳绞车
SQ-1200/75 75KW
台
1

15
调度绞车
JD-4 40KW
台
3

16
回柱绞车
JH2-14 17KW
台
3

17
污水泵
25WGF 3KW
台
6

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（kg）
备 注
单 重
总 重
18
探水钻
MYZ-150 15KW
台
5

19
局部扇风机
FD-I№5/15 15kW
台
6

20
发爆器
MFB-150
台
8

10
注液枪
DZ-Q1
台
36

22
顺装扇形闸门

个
2

23
矿用装配式玻璃钢风筒
Φ500
m
200

24
橡胶风筒
Φ500
m
2000

25
气腿式钻岩机
ZY24
台
5

26
耙斗装岩机
P-30B 17KW
台
3

27
砼喷射机
转子Ⅱ型 5.5kW
台
3

28
锚杆打眼安装机
MGJ-Ⅱ
台
4

29
风镐
G-10
台
4

30
搅拌机
P4 5.5kW
台
3

31
砼喷射液压机械手
FS-1 3kW
台
2

32
激光指向仪
JILS-1
台
4

33
湿式除尘器
PSCF-A3-6 7.5kW
台
4

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（kg）
备 注
单 重
总 重
34
煤巷掘进机
EBZ-160 215KW
台
1

35
桥式胶带输送机
QZP-160A
台
1

36
可伸缩胶带输送机
SSJ800/2×40 80KW
台
2

37
煤层注水钻机
MYZ-150 15KW
台
3

38
煤层注水泵
5D-2/150 15KW
台
3

39
排水软管
Ф50mm
m
2000

40
吸水软管
Ф65mm
m
800

41
矿用导风筒
ZSDФ800mm
m
1000

42
输水胶管
Ф19mm
m
600

43
胶风管
Ф80mm
m
600

44
排水钢管
Ф50mm
m
3000

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
（二）
采掘设备配电

1
矿用隔爆移动变电站
KBSGZY9-1250/10 10/1.2KV
台
1

2
矿用隔爆移动变电站
KBSGZY9-630/10 10/0.69
台
1

3
矿用隔爆移动变电站
KBSGZY9-400/10 10/0.69
台
3

4
矿用隔爆真空馈电开关
KBZ-200/660
台
4

5
矿用隔爆真空馈电开关
KBZ-400/660
台
2

6
矿用隔爆真空软起动器
KDK4-250/1140
台
1

7
矿用隔爆真空软起动器
KDK4-110/660
台
2

8
矿用隔爆真空软起动器
KDK4-140/660
台
1

9
矿用隔爆真空软起动器
KDK4-205/660
台
3

10
矿用隔爆真空电磁起动器
QBZ-80/660
台
1

11
矿用隔爆真空电磁起动器
QBZ-30/660
台
14

12
矿用对旋风机真空电磁起动器
QBZ-2×80/660
台
1

13
矿用对旋风机真空电磁起动器
QBZ-4×80/660
台
2

14
矿用隔爆真空可逆电磁起动器
QBZ-60N/660
台
10

15
矿用隔爆电钻变压器综合装置
BZZ-4 660/133
台
2

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
16
矿用阻燃屏蔽电缆
MYPTJ-8.7/10 3×25+3×16/3+3×2.5
m
4290

17
矿用阻燃屏蔽电缆
MYPTJ-8.7/103×35+3×16/3+3×2.5
m
1780

18
矿用阻燃电缆
MYPTJ-0.6/1.2 3×95+1×50
m
380

19
矿用阻燃电缆
MY-0.38/0.66 3×70+1×35
m
5230

20
矿用阻燃电缆
MY-0.38/0.66 3×50+1×25
m
50

21
矿用阻燃电缆
MY-0.38/0.66 3×35+1×16
m
220

22
矿用阻燃电缆
MY-0.38/0.66 3×25+1×16
m
700

23
矿用阻燃电缆
MY-0.38/0.66 3×16+1×16
m
3420

24
矿用阻燃电缆
MY-0.38/0.66 3×10+1×10
m
600

25
矿用阻燃电缆
MY-0.38/0.66 3×6+1×6
m
450

26
矿用阻燃电钻电缆
MZ-0.3/0.5 3×4+1×4
m
300

27
采煤工作面通信、信号控制装置
ZK-2
套
1

28
采煤机配套电控

套
1

29
掘进机配套电控

套
1

设 备 目 录
三、提升系统
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重量（公斤）
备 注
单 重
总 重
(一)
主井提升设备

(1)
提升设备

1
主斜井胶带输送机
B=1000mm L=873m Q=300t/h α=17°
台
1

钢丝绳芯胶带 2500N/mm阻燃

V煤＝2m/s V验＝0.3～0.5m/s

电动机
YBPT-355M2-4 250KW 380V
台
2

减速器
SEW
台
2

2
主斜井胶带机头部溜槽
金属结构
组
1

3
往复式给煤机
K-4型
台
1

井底煤仓

电动机
YB200L-6 18.5KW 660V

4
给煤机落料溜槽
金属结构
组
1

5
给煤机工作平台
金属结构
组
1

（2）
主井胶带机电控设备

1
带式胶带机变频调速控制设备
JPDK-ZN 2×250KW 380V
套
1

2
矿用本安斜井信号通讯装置
声光语音信号系统 KXT20
套
1

3
电力电缆
YJV22-0.6/1 3×240+1×120
m
4×280

4
信号电缆
MHY32 10×2×1/1.38
m
930

5
信号电缆
MHYVP 2×2×1/1 38
m
500

设 备 目 录

序
号
设 备 名 称
技 术 特 征
单
位
数量
重量（公斤）
备注
重量
总重
（3）
给煤机电控设备

1
矿用隔爆手动起动器
QS81-80/660 80A 660V
台
2

2
矿用隔爆磁力起动器
QBZ-30/660 30A 660V
台
1

3
矿用阻燃电力电缆
MY-0.38/0.66 3×16+1×16
m
2×200

4
矿用阻燃电力电缆
MY-0.38/0.66 3×10+1×10
m
20

（二）
副斜井提升设备

（1）
提升设备

1
单绳缠绕式提升机
JK-3×2.2/20A
台
1

电动机
YR6302-12 560KW 10KV
台
1

2
提升钢丝绳
6×19S＋FC-1670-ZS Ф36mm
m
1150
4.78

3
钢丝绳探伤仪
GT-Ⅱ
台
1

4
天轮
TSG3000/20
组
1

2466

5
斜井人车
XRB15-6/6 头车3台尾车1台
台
4

设 备 目 录
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
6
防跑车装置
ZDC-30-1.5
组
4

7
阻车器
ZS-1
组
2

8
地滚
Ф300
组
55

9
挡车栏

组
1

（2）
提升机电控设备

1
矿井提升机变频电控设备
KTDK-PC 560KW 10KV
套
1

2
电力电缆
YJV22-8.7/10 3×25
m
2×220

3
电力电缆
VV22-0.6/1 3×35+1×16
m
2×220

4
电力电缆
VV22-0.6/1 3×6+1×6
m
200

5
控制电缆
KVV-0.5 7×1.5
m
500

（3）
副斜井提升信号

1
斜井提升信号装置
KXT19
套
1

2
信号电缆
MHY32-10×2×1/1.38
m
1015

3
矿用语言声光报警信号器
KBX1
套
1

4
矿用本安斜井（人车）信号通信装置
KXT20
套
1

设 备 目 录
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
（4）
防跑车装置电控设备

1
三通接线盒
BHD4-25/3 25A 380V
台
3

2
煤矿用阻燃电缆
MVV-0.3/0.5 3×4+1×4
m
855

设 备 目 录
四、通风系统
序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（一）
通风设备

1
通风机
FBCDZ-8-№21B
台
2

带消音器、带扩散器

电动机
YBFe315S2-8 132KW 380V
台
4

2
风门绞车
JFM-2
台
2

3
风门
金属结构
套
2

4
风量、负压测示装置

套
2

5
检查门

套
2

6
钢丝绳
14NAT6×19S+FC1370 ф14mm
m
50

（二）
通风机电控设备

1
低压配电柜
GGD2
台
7

2
低压变频柜
XPB3132 132KW 380V
台
4

3
动力配电箱
XL-21
台
2

4
电力电缆
YJV22-0.6/1 3×240+1×120
m
2×190

5
电力电缆
YJV-0.6/1 3×95+1×50
m
100

6
电力电缆
YJV-0.6/1 3×6+1×6
m
60

设 备 目 录
五、排水系统
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重量（公斤）
备 注
单 重
总 重
(一)
主排水设备

(1)
机械设备

1
离心式水泵
MD720-60×6（p）
台
3

工作1台，备用1台，检修1台

电动机
YB25603-4，1250kW，10KV
台
3

工作1台，备用1台，检修1台
2
电动闸阀
MZ941H-40 DN300
个
9

电动机
ZB45 1.1KW 660V

3
逆止阀
HH44H-40 DN300
个
3

4
射流泵装置
SBSⅡ型
套
3

5
电动配水闸阀
PXWⅡ(Ⅰ)-1000 1.1KW
个
4

6
无缝钢管
ф377×11
m
2×1050

7
无缝钢管
ф426×11
m
30

(二)
电控设备

1
矿用隔爆高压软起动器
KBGR-200/10 10KV 800KW
台
3

2
电力电缆
MYJV22-6/10 3×25
m
90

设 备 目 录

序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（三）
潜水电泵设备

（1）
机械设备

1
潜水电泵
BQ1000-347/9-1400/S Q=1000m3/h H=360m
台
2

工作备用各1台

电动机
YBQ6-4/S 1400KW，10KV
台
2

水泵厂家配套
2
排水管路
ф377×12 无缝钢管
m
1050

（2）
电控设备

1
高压综合启动器
GDK3A-10 10KV 900KW
台
2

工作备用各1台
2
电力电缆
YJV22-6/10 3×25
m
2×30

（四）
水仓清理设备

（1）
机械设备

1
清理水仓绞车
JD－25
台
1

电动机
防爆，25KW，660V
台
1

2
钢丝绳
14NAT6×19S+FC1370ZS Ø14mm
m
100

（2）
电控设备

1
矿用隔爆磁力起动器
QBZ－60N/660 660V 60A 可逆
台
1

2
电力电缆
MY-0.38/0.66 3×10+1×10
m
50

设 备 目 录
六、压风系统
序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（一）
矿井压风设备

1
空压机
SA-250A
台
2

工作2台备用1台

主电动机
250KW 10KV
台
2

风冷电机
7.5KW 380V
台
2

2
释压阀
QHF-150
个
3

3
无缝钢管
¢159×5
m
1000

4
无缝钢管
¢89×4
m
1000

5
无缝钢管
¢76×4
m
3000

6
风包

个
3

7
减压阀

个
49

8
闸阀

个
49

9
消音器

个
49

设 备 目 录

序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（二）
电控设备

1
频敏起动柜
XQP2-380 120KW
台
3

2
动力配电箱
XL-21
台
2

3
电力电缆
YJV22-0.6/1 3×240+1×120
m
2×250

4
电力电缆
VV-0.6/1 3×4+1×4
m
90

设 备 目 录
七、地面生产系统
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
(一)
地面生产系统设备

1
原煤入筛分胶带输送机
B=1000 L=112M Q=300t/h V=2m/s α=3.54°
台
1

电动机
YB型 55KW 380V
台
1

1/1
头部溜槽
金属结构
组
1

1500

2
悬挂式电磁除铁器
RCYP-10 3.0KW 380V
台
1

3
圆振动分级筛
2YK3052 上层筛孔ф100mm
台
1

下层筛孔ф20mm 筛面倾角15°

电机
YB280S-8 37KW 380V
台
1

3/1
筛下漏斗
金属结构
台
1

1400

3/2
筛端中块溜槽
金属结构
组
1
1500
1500

3/3
筛端大块溜槽
金属结构
组
1

3/4
分级筛密闭罩
金属结构
个
1

设 备 目 录
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
4
大块煤胶带输送机
B=1200 L=55m V=0.3～0.8m/s 16.5°～0°
台
1

变频调速

电动机
YB型 22KW 380V

4/1
机头溜槽
金属结构
组
1

1500

4/2
手选矸石溜槽
金属结构
组
1

2000

5
中块煤胶带输送机
B=1000 L=53.5m V=1.6m/s
台
1

电动机
YB型 30KW 380V
台
1

5/1
机头溜槽
金属结构
组
1

1500

6
末煤胶带输送机
B=1000 L=53.5m V=1.6m/s
台
1

电动机
YB型 55KW 380V
台
1

6/1
机头溜槽
金属结构
组
1

1500

7
轮胎式装载机
ZL50
台
5

利用现有2台
8
地中衡
SCS-100 100t
台
1

9
1t矿车单车摘钩翻车机
FDZZ-1/6
台
1

电动机
YB132M2-6 55KE 380V
台
1

设 备 目 录
序
号
设 备 名 称
技 术 特 征
单
位
数 量
重 量（公斤）
备 注
单 重
总 重
（二）
地面配电设备及控制

（1）
生产系统配电点

1
低压配电柜
XL-21
台
3

2
皮带集中控制设备
KXT19型PLC控制系统
套
1

3
电力电缆
VV22-0.6/1 3×150+1×70
m
2×200

4
电力电缆
V22-0.6/1 3×70+1×25
m
100

5
电力电缆
V22-0.6/1 3×50+1×25
m
100

6
电力电缆
V22-0.6/1 3×25+1×16
m
100

7
电力电缆
V22-0.6/1 3×16+1×16
m
200

8
电力电缆
V20-0.6/1 3×6+1×6
m
200

9
控制电缆
KVV-0.5 4×1.5
m
500

设 备 目 录
八、安全技术及控制系统
序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
(一)
井下消防、洒水

1
鸭嘴喷雾器
非标
个
14

2
洒水器
Ps-a型
个
14

3
分水器
非标
个
8

4
室内消火栓
SN50
个
12

5
手提式灭火器
MF-8
个
60

6
无缝钢管
ф89×5 PN2.5
m
3400

7
无缝钢管
ф108×5.5 PN2.5
m
6100

8
橡胶软管
ф20 PN1.0
m
1000

9
闸阀
DN100 PN2.5
个
24

10
闸阀
DN80 PN2.5
个
2

11
闸阀
DN50 PN2.5
个
134

12
闸阀
DN25 PN1.0
个
122

13
可调式减压阀
Y43H DN100 PN2.5
个
6

14
可调式减压阀
Y43H DN50 PN2.5
个
122

15
风流净化水幕

套
10

16
Y型过滤器
DN100 PN2.5
个
128

设 备 目 录
序
号
设 备 名 称
型 号
单
位
数 量
重 量（kg）
备 注
单 重
总 重
（二）
矿井安全监测仪器、仪表

(1)
矿井通风检测设备

1
高速风表
EY11B
个
2

2
高中速风表
AFC-121
个
4
