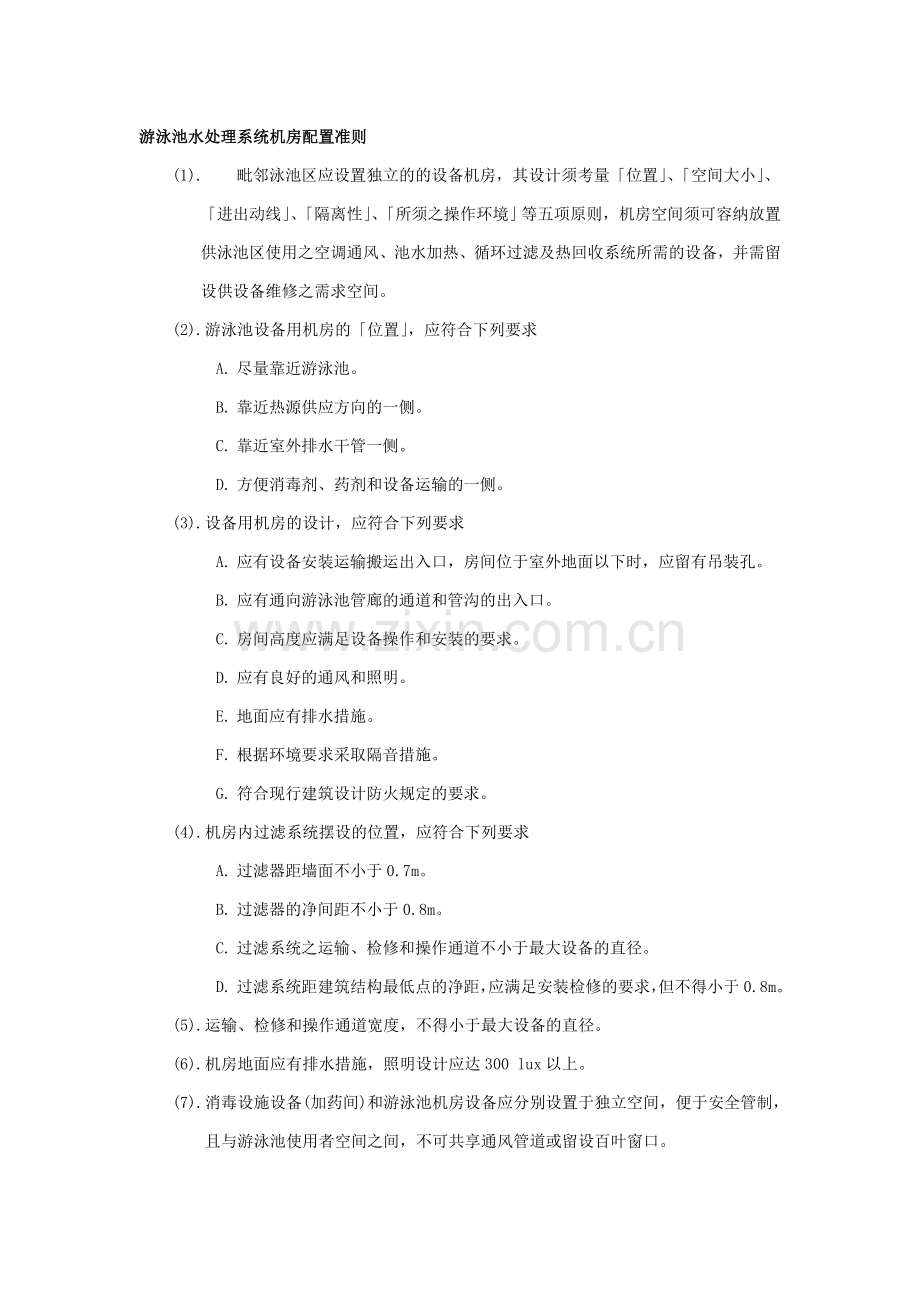

游泳池水处理系统机房配置准则(1). 毗邻泳池区应设置独立的的设备机房，其设计须考量位置、空间大小、进出动线、隔离性、所须之操作环境等五项原则，机房空间须可容纳放置供泳池区使用之空调通风、池水加热、循环过滤及热回收系统所需的设备，并需留设供设备维修之需求空间。(2). 游泳池设备用机房的位置，应符合下列要求A. 尽量靠近游泳池。B. 靠近热源供应方向的一侧。 C. 靠近室外排水干管一侧。D. 方便消毒剂、药剂和设备运输的一侧。(3). 设备用机房的设计，应符合下列要求A. 应有设备安装运输搬运出入口，房间位于室外地面以下时，应留有吊装孔。B. 应有通向游泳池管廊的通道和管沟的出入口。C. 房间高度应满足设备操作和安装的要求。D. 应有良好的通风和照明。E. 地面应有排水措施。F. 根据环境要求采取隔音措施。G. 符合现行建筑设计防火规定的要求。(4). 机房内过滤系统摆设的位置，应符合下列要求A. 过滤器距墙面不小于0.7m。B. 过滤器的净间距不小于0.8m。C. 过滤系统之运输、检修和操作通道不小于最大设备的直径。D. 过滤系统距建筑结构最低点的净距，应满足安装检修的要求，但不得小于0.8m。(5). 运输、检修和操作通道宽度，不得小于最大设备的直径。(6). 机房地面应有排水措施，照明设计应达300 lux以上。(7). 消毒设施设备(加药间)和游泳池机房设备应分别设置于独立空间，便于安全管制，且与游泳池使用者空间之间，不可共享通风管道或留设百叶窗口。(8). 加药间宜为单独的房间，应与药剂库毗连，并尽量靠近循环水泵，并应有良好的通风条件、地面、墙面应采取有效的防腐措施。(9). 加药间（池水加入消毒液处）应为单独的房间，并互相分隔开和设通向室外的外开门。(10). 加药间（池水加入消毒液处）应有专用的排气、安全、防爆和防火装置，以及冲洗地面用的给水排水措施。(11). 加药间（池水加入消毒液处）的换气次数，应采用812次/h。排气孔口应该设置在墙壁的下部，通风和照明设备应将开关设置在室外，地面、墙面和门窗应采用耐腐蚀材料。(12). 加热器应远离加药间（池水加入消毒液处）。(13). 若使用锅炉设备时其设备空间之安全及相关配管须依建筑技术规则相关规定办理，相关规定办理重点节录如下：A. 两组锅炉以上以排烟连接管连接时应装设逆风档，并须以 度接入。逆风档应与燃气用具装置在同一房间内，但不得隐藏在天花板上。逆风档开口与燃气用具间距离， 除另有规定外， 不得小于十五公分。B. 为供应燃烧充足之空气，燃气用具装置在建筑物地下层或其他密闭空间内时，应分别于该空间天花板下及地板面上各 范围内，依下列规定开设开口，或以通C. 风管连接室外空气或其他空气流通之空间，开口部或风管内均须设置防火闸门：D. 与室外空气直接流通时，开口有效面积不得小于燃气用具输入热量之和以150 kcal/h 需1 2 计算之值。E. 以垂直风管连接时，风管断面积不得小于计得之开口有效面积。以横风管连接时，风管断面积不得小于计得之开口有效面积之2 倍。风管最小断面积不得小于7.52。F. 与其他空气流通之空间连接时，开口有效面积不得小于燃气用具输入热量之和以39 kcal/h 需12 计得之值。G. 锅炉房应采取不少于6次h送气量之机械通风措施，以确保空间维持为一正压状态避免锅炉燃烧不完全，并稀释任何可燃气体及加速溢出水分之蒸发。H. 锅炉房须装设可燃气体浓度及一氧化碳探测器，警报讯号须纳入监控。I. 排烟管应为厚度不小于九五公厘（二十号） 之白铁板或其他防锈不燃材料制造。J. 排烟管及排烟连接管为防止烫伤和减少辐射热，需外加2岩棉保温及铝皮进行保温处理。K. 单一燃气用具的排烟管有效断面积，不得小于逆风档出口断面积。连接数个燃气用具之排烟管， 而有效断面积，不得小于其所连接之最大排烟连接管断面积与其他各逆风档出口断面积半数之和。L. 排烟管须与锅炉直接连接，其间不得留有任何的孔洞或缝隙；如采机械排烟方式排烟，在排烟装置未作用前，应有阻止燃气流入燃烧器之安全装置。M. 排烟管应自装置锅炉用具之空间，以专用且气密之管道直接穿过屋顶或外墙通至户外，不得穿过阁楼、夹墙或其他隐蔽处所， 并不得贯穿任一楼层。N. 排烟管出口应高出屋面六十公分以上， 并在三公尺半径范围内高出建筑物最高部份六十公分以上。O. 排烟连接管应为厚度大于 三七九公厘之镀锌铁板或其他有同等防锈抗热性能之不燃材料制造。P. 排烟连接管仅连接一个逆风档之燃气用具时，其断面积不得小于逆风档出口断面积。连接二个以上逆风档之燃气用具时， 则不得小于各逆风档出口断面积之和。Q. 锅炉房内靠近锅炉、泵浦、膨胀水箱之地板须设足够之落水头。(14). 若使用瓦斯锅炉时，游泳活动使用空间皆应加设一氧化碳侦测器。(15). 若有使用臭氧系统，机房内须加设臭氧侦测器。(16). 游泳池机房应有专用机械通风设备并常时运转，在建筑空间配置允许之条件下，应有良好自然通风设计，以使在机械故障或通风设备断电的状况下，有毒气体亦不累积或扩散至其他游泳池（馆）空间。
