电气二次专业定期维护标准(已加入标准及工序).doc

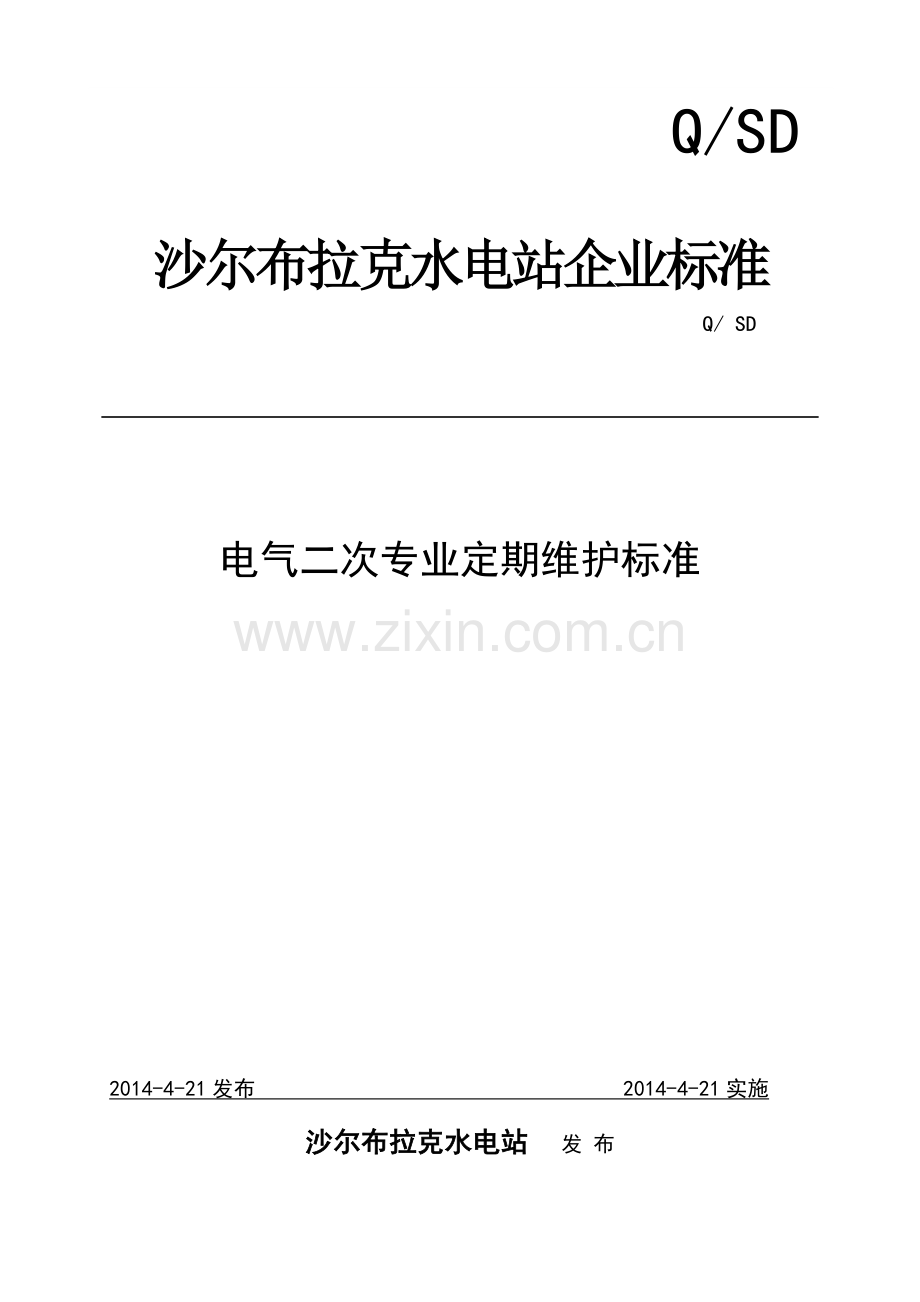

Q/SD

沙尔布拉克水电站企业标准
Q/ SD

电气二次专业定期维护标准

2014-4-21发布 2014-4-21实施

沙尔布拉克水电站 发 布

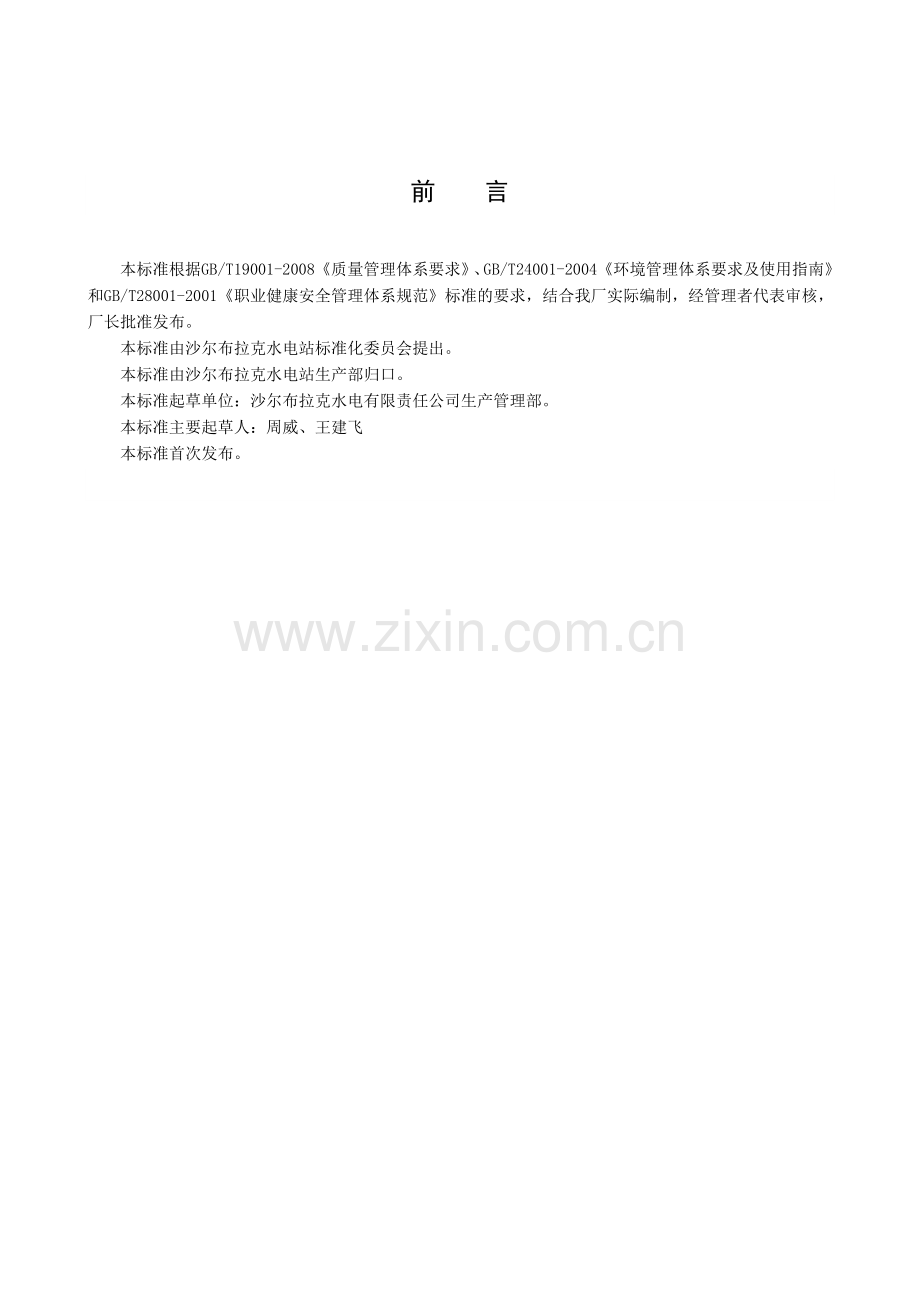

前 言
本标准根据GB/T19001-2008《质量管理体系要求》、GB/T24001-2004《环境管理体系要求及使用指南》和GB/T28001-2001《职业健康安全管理体系规范》标准的要求，结合我厂实际编制，经管理者代表审核，厂长批准发布。
本标准由沙尔布拉克水电站标准化委员会提出。
本标准由沙尔布拉克水电站生产部归口。
本标准起草单位：沙尔布拉克水电有限责任公司生产管理部。
本标准主要起草人：周威、王建飞
本标准首次发布。
电气二次专业定期维护标准
编制说明
1. 编制依据
1.1. 相关技术标准、技术规范。
1.2. 设备使用说明书、技术图纸。
1.3. 设备检修工艺规程。
1.4. 设备运行规程。
1.5. 设备检修、维护实际工作经验
1.6. 其他厂相关经验资料。
2. 编制方法
2.1. 同型设备采用同一标准。
2.2. 定期维护项目：对需定期清扫、清理及定期维护的设备按表填写设备（系统）名称、项目、周期、执行人。
2.3. 周期：填写间隔时间，其中D–天 W–周 M–月 Y–年
2.4. 定期切换的周期应合理，符合设备运行规律。
2.5. 定期维护遵循行之有效的原则
2.6. 定期维护标准与设备说明书、技术要求、设备技术标准、规范统一，力求易于掌握。
2.7. 结合点检的实际经验，通过PDCA循环不断完善本标准。
2.8. 新增或技改后的设备应及时增订或修改本标准。

电气二次专业定期维护表
序号
设备（系统）名称
项目
标准
工序
周期
执行时间
执行人
工具及材料
备注
1
I、II组蓄电池、充电装置
1）核对性充放电
1.阀控蓄电池组的恒流限压充电电流和恒流放电电流均为I10，额定电压为2V的蓄电池放电终止电压为 1.8V；
2.若经过3次全核对性放充电蓄电池组容量均达不到额定容量的80%以上可认为此组阀控蓄电池使用年限已到应安排更换。
1. 办理工作票并做好相关安措；
2. 退出待做试验的蓄电池组；
3. 按照《DLT 724-2000 电力系统用蓄电池直流电源装置与维护技术规程》进行试验；
4. 记录相关试验数据并做相关好纸质记录；
5. 试验完成后恢复原有蓄电池组运行方式；
6. 恢复相关安措。
2Y
2月份
保护人员
蓄电池放电仪 1 台

2)单体电池电压、端电压、母线电压、浮充电流测量
1.阀控蓄电池组在正常运行中以浮充电方式运行；
2.浮充电压值宜控制为 2.23~2.28 V*N；
3.均衡充电电压值宜控制的2.30~2.35 V*N；
4.在运行中主要监视蓄电池组的端电压值浮充电流值，每只蓄电池的电压值蓄电池组及直流母线的对地电阻值和绝缘状态。
1. 使用检验合格的万用表对蓄电池组测量单体电压及端电压；
2. 在充电模块上查看母线电压及浮充电流；
3. 记录测量数据并做相关好纸质记录。
1M
每月15号
保护人员
万用表 1 块

3）蓄电池绝缘电阻、温度、极柱、连接片腐蚀情况检查
1.连接片无松动和腐蚀现象；
2.壳体无渗漏和变形；
3.极柱与安全阀周围无酸雾溢出；
4.绝缘电阻无下降；
5.电池温度正常等。
1.逐一对蓄电池外观进行检查并清扫；
2.在绝缘监测装置上查看绝缘电阻；
3.使用点温枪测量蓄电池温度。
1Y
2月份
保护人员
毛刷 2 把
棉纱 2 块
锉刀 2 把
绝缘胶布 1 卷

4） 电缆连接部分检查
电缆连接无松动和腐蚀现象
1.检查电缆连接外观部分；
2.使用绝缘胶布包扎的扳手紧固连接部分。
1Y
2月份
保护人员
活动扳手 2 把
绝缘胶布 1 卷

2
柴油发电机蓄电池
蓄电池活化试验
1. 备用搁置的阀控蓄电池每 3 个月进行一次补充充电；
2. 补充充电后容量达到额定容量的80%。
1. 办理工作票并做好相关安措；
2. 取下柴油发电机蓄电池；
3. 对蓄电池进行活化试验；
4. 记录试验数据并做相关好纸质记录；
5. 将蓄电池装回柴油发电机；
6. 恢复相关安措。
3M
汛前
保护人员
蓄电池活化仪 1 台
活动扳手 2 把
绝缘胶布 1卷

3
直流I、II组馈线屏
1）直流接地故障模拟
1.正确显示接地支路号；
2.正确显示接地电阻大小。
1. 办理工作票并做好相关安措；
2. 选择次要负荷进行试验；
3. 使用高于装置报警定值的电阻模拟接地；
4. 逐渐减小接地电阻阻值，直至绝缘监测装置发出报警；
5. 记录报警时的接地电阻大小；
6. 做相关好纸质记录，并恢复安措。
1Y
2月份
保护人员
电阻箱 1 台
单股铜芯线
活动扳手 1 把

2）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
2月份
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

4
I、II组直流逆变装置、事故照明切换屏
1）电源切换试验
1.切换前后交流输出电压在正负10%额定电压范围内；
2.切换前后交流输出频率在50Hz±5%范围内；
3、切换功能正常。
1.拉开直流输入空开；
2.检查装置供电是否正常；
3.合上直流输入空开；
4.拉开交流输入空开；
5.检查装置供电是否正常；
6.做相关好纸质记录。
1Y
10月份
保护人员

2）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
10月份
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

5
线路录波装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）定值核对、检查
装置定值与调度下发定值单一致。
1. 打印装置定值；
2. 与调度下发定值进行核对；
3. 将打印定值单存档。
6M
三月和十一月
保护人员

3）手动启动录波、装置打印机检查
1.录波启动正常；
2.录波数据准确；
3.打印机打印功能正常。
1.手动启动线路录波装置进行录波；
2.查看录波数据是否正常；
3.查看打印机功能是否正常。
1M
每月15号
保护人员

4）装置通讯检查
录波装置下位机与上位机通讯正常。
1. 查看通讯指示灯是否异常；
2. 查看装置报告是否有通讯告警信号。
1M
每月15号
保护人员

5）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.装置告警动作正确；
7.录波启动正常；
8.装置定值无错项漏项。
1. 办理工作票并做好相关安措；
2. 对外观进行检查清扫；
3. 检查二次回路端子接线；
4. 上电检查装置有无异常；
5. 校验CT、PT通道有无异常；
6. 校验告警信号回路；
7. 打印定值并核对；
8. 记录试验数据并做相关好纸质记录；
9. 恢复相关安措。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
二年一部检，六年一全检
6）装置时钟手动对时
装置时间与GPS时间同步。
手动设置装置时钟与GPS同步。
1M
每月1号
保护人员

6
机组保护装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）定值核对、检查
装置定值与调度下发定值单一致。
1.打印装置定值；
2.与调度下发定值进行核对；
3.将打印定值单存档。
6M
三月和十一月
保护人员

3）装置打印机检查
打印机打印功能正常。
手动启动打印机，查看打印机功能是否正常。
1M
每月15号
保护人员

4）装置通讯检查
保护装置与LCU通讯正常。
1.查看通讯指示灯是否异常；
2.查看装置报告是否有通讯告警信号。
1M
每月15号
保护人员

5）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票并做好相关安措；
2. 对外观进行检查清扫；
3. 检查二次回路端子接线；
4. 上电检查装置有无异常；
5. 校验CT、PT通道有无异常；
6. 校验保护动作是否正确；
7. 校验告警信号回路；
8. 打印定值并核对；
9. 记录试验数据并做相关好纸质记录；
10. 恢复相关安措。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
二年一部检，六年一全检
6）装置时钟手动对时
装置时间与GPS时间同步。
手动设置装置时钟与GPS同步。
1W
每周一
保护人员

机组保护未接入对时，故每周一次
7
线路保护装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）定值核对、检查
装置定值与调度下发定值单一致。
1.打印装置定值；
2.与调度下发定值进行核对；
3.将打印定值单存档。
6M
三月和十一月
保护人员

3）装置打印机检查
打印机打印功能正常。
手动启动打印机，查看打印机功能是否正常。
1M
每月15号
保护人员

4）装置通讯检查
保护装置与LCU通讯正常。
1.查看通讯指示灯是否异常；
2.查看装置报告是否有通讯告警信号。
1M
每月15号
保护人员

5）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票并做好相关安措；
2. 对外观进行检查清扫；
3. 检查二次回路端子接线；
4. 上电检查装置有无异常；
5. 校验CT、PT通道有无异常；
6. 校验保护动作是否正确；
7. 校验告警信号回路；
8. 打印定值并核对；
9. 记录试验数据并做相关好纸质记录；
10. 恢复相关安措。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
二年一部检，六年一全检
6）装置时钟手动对时
装置时间与GPS时间同步。
手动设置装置时钟与GPS同步。
1M
每月1号
保护人员

8
母线保护装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）定值核对、检查
装置定值与调度下发定值单一致。
4. 打印装置定值；
5. 与调度下发定值进行核对；
6. 将打印定值单存档。
6M
三月和十一月
保护人员

3）装置打印机检查
打印机打印功能正常。
手动启动打印机，查看打印机功能是否正常。
1M
每月15号
保护人员

4）装置通讯检查
保护装置与LCU通讯正常。
1.查看通讯指示灯是否异常；
2.查看装置报告是否有通讯告警信号。
1M
每月15号
保护人员

5）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票并做好相关安措；
2. 对外观进行检查清扫；
3. 检查二次回路端子接线；
4. 上电检查装置有无异常；
5. 校验CT、PT通道有无异常；
6. 校验保护动作是否正确；
7. 校验告警信号回路；
8. 打印定值并核对；
9. 记录试验数据并做相关好纸质记录；
10. 恢复相关安措。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
二年一部检，六年一全检
6）装置时钟手动对时
装置时间与GPS时间同步。
手动设置装置时钟与GPS同步。
1M
每月1号
保护人员

10kV 厂用电保护装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）定值核对、检查
装置定值与调度下发定值单一致。
7. 打印装置定值；
8. 与调度下发定值进行核对；
9. 将打印定值单存档。
6M
三月和十一月
保护人员

3）装置打印机检查
打印机打印功能正常。
手动启动打印机，查看打印机功能是否正常。
1M
每月15号
保护人员

4）装置通讯检查
保护装置与LCU通讯正常。
1.查看通讯指示灯是否异常；
2.查看装置报告是否有通讯告警信号。
1M
每月15号
保护人员

5）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票并做好相关安措；
2. 对外观进行检查清扫；
3. 检查二次回路端子接线；
4. 上电检查装置有无异常；
5. 校验CT、PT通道有无异常；
6. 校验保护动作是否正确；
7. 校验告警信号回路；
8. 打印定值并核对；
9. 记录试验数据并做相关好纸质记录；
10. 恢复相关安措。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
二年一部检，六年一全检
6）装置时钟手动对时
装置时间与GPS时间同步。
手动设置装置时钟与GPS同步。
1W
每周一
保护人员

厂用电保护未接入对时，故每周一次
9
GIS局放监测
监测运行中GIS组合电器放电电量
运行中一般不大于20pC（DLT 417-2006 电力设备局部放电现场测量导则）。
在局放检测装置上位机上查看放电电量。
1M
每月15号
保护人员

10
主变
主变铁芯泄露电流测量
运行中铁芯接地电流一般不大于 0.1A
使用检验合格的钳形电流表测量铁芯电流。
1M
每月15号
保护人员
钳形电流表 1 块

11
试验设备
1）通电检查是否正常
试验设备功能良好无异常。
将试验设备上电进行检查。
3M
每季度初
保护人员

2）设备校验
试验设备校验合格。
将设备送至具有校验资格的单位进行校验。
1Y
检修前送检
保护人员

12
GIS汇控柜
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）二次回路检查
二次回路绝缘大于2MΩ。
1.使用500V摇表测量二次回路绝缘电阻；
2.记录试验数据并做相关好纸质记录
1Y
检修时
保护人员
绝缘摇表 1 块
螺丝刀 2 把
绝缘胶布 1 卷

13
继电保护及安全自动装置
1）保护装置定值及压板核对
装置定值与调度下发定值单一致。
1. 打印装置定值；
2. 与调度下发定值进行核对；
3. 将打印定值单存档。
1Y
三月份
保护人员

2）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

3）装置校验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT、PT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票后退出装置；
2. 做好相关安措；
3. 对外观进行检查清扫；
4. 检查二次回路端子接线；
5. 上电检查装置有无异常；
6. 校验CT、PT通道有无异常；
7. 校验保护动作是否正确；
8. 校验告警信号回路；
9. 打印定值并核对；
10. 记录试验数据并做相关好纸质记录。
2Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线
三年一部检，六年一全检
4）二次回路检查
二次回路绝缘大于2MΩ。
1.使用500V摇表测量二次回路绝缘电阻；
2.记录试验数据并做相关好纸质记录
1Y
检修时
保护人员
绝缘摇表 1 块
螺丝刀 2 把
绝缘胶布 1 卷

14
CT、PT现地端子箱
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；
2.对柜内卫生轻型清扫。
1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）二次回路检查
二次回路绝缘大于2MΩ。
1.使用500V摇表测量二次回路绝缘电阻；
2.记录试验数据并做相关好纸质记录
1Y
检修时
保护人员
绝缘摇表 1 块
螺丝刀 2 把
绝缘胶布 1 卷

15
轴电流保护装置
1）端子紧固及卫生清扫
1.端子接线牢固，无松动；
2.装置各部件清洁良好。
2.对柜内卫生轻型清扫。
1.用绝缘胶布包扎的螺丝刀逐一紧固端子；

1Y
检修时
保护人员
螺丝刀 2 把
毛刷 2 把
棉纱 2 块
酒精 1 瓶

2）装置效验
1.各插件、端子接线紧固无松动；
2.各部件清洁良好；
3.二次回路绝缘大于2MΩ；
4.装置上电后自检无异常；
5.各CT通道校验无异常；
6.各保护动作正确无误；
7.各告警信号正确无误；
8.装置定值无错项漏项。
1. 办理工作票后退出装置；
2. 做好相关安措；
3. 对外观进行检查清扫；
4. 检查二次回路端子接线；
5. 上电检查装置有无异常；
6. 校验CT通道有无异常；
7. 校验保护动作是否正确；
8. 校验告警信号回路；
9. 打印定值并核对；
10. 记录试验数据并做相关好纸质记录。
3Y
检修时
保护人员
保护校验仪 1 台
螺丝刀 2 把
绝缘胶布 1 卷
端子短接片
试验线

3）二次回路检查
二次回路绝缘大于2MΩ。
1.使用500V摇表测量二次回路绝缘电阻；
2.记录试验数据并做相关好纸质记录
1Y
检修时
保护人员
绝缘摇表 1 块
螺丝刀 2 把
绝缘胶布 1 卷
