围护桩接桩交底.doc

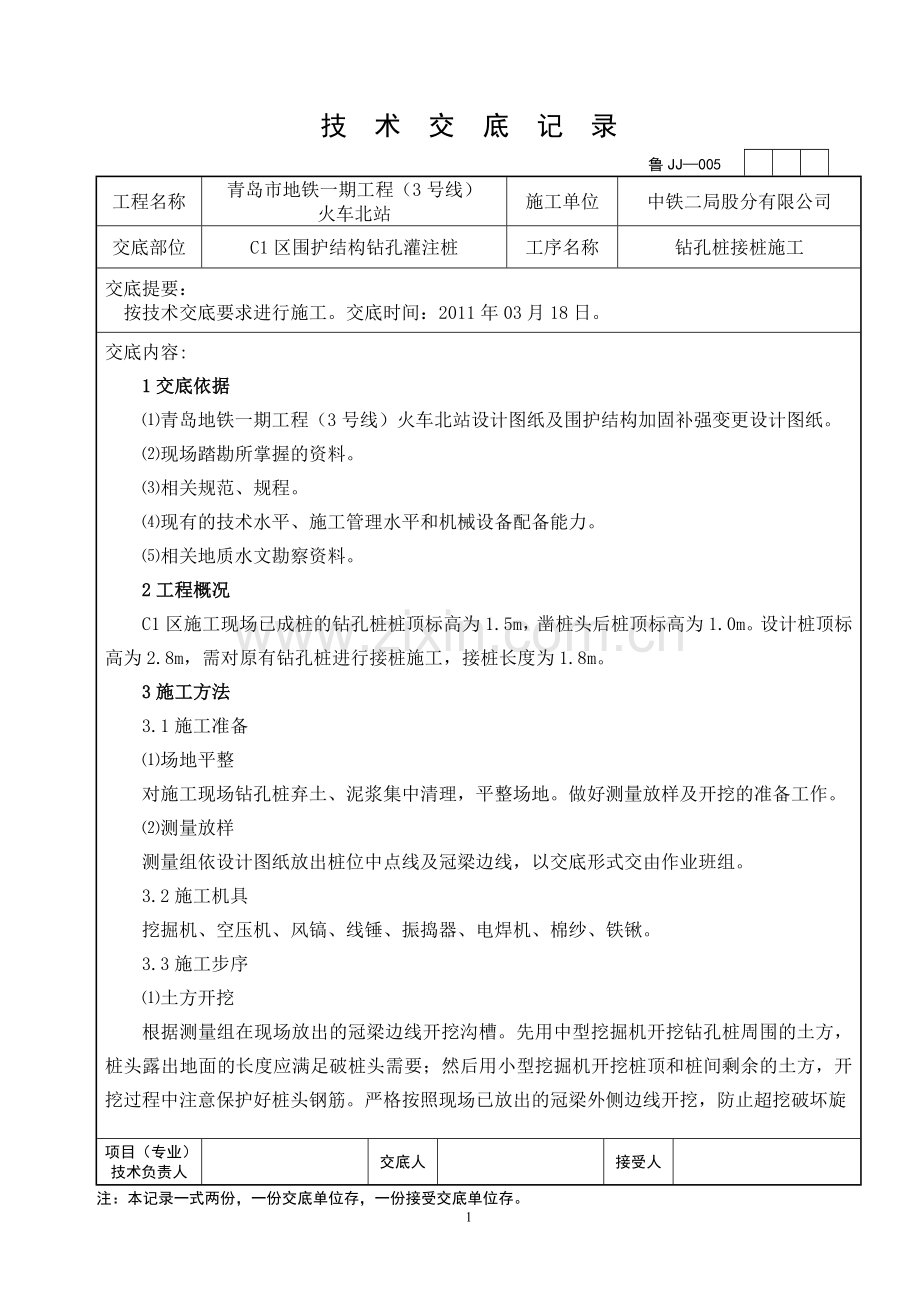

鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
按技术交底要求进行施工。交底时间：2011年03月18日。
交底内容:
1交底依据
⑴青岛地铁一期工程（3号线）火车北站设计图纸及围护结构加固补强变更设计图纸。
⑵现场踏勘所掌握的资料。
⑶相关规范、规程。
⑷现有的技术水平、施工管理水平和机械设备配备能力。
⑸相关地质水文勘察资料。
2工程概况
C1区施工现场已成桩的钻孔桩桩顶标高为1.5m，凿桩头后桩顶标高为1.0m。设计桩顶标高为2.8m，需对原有钻孔桩进行接桩施工，接桩长度为1.8m。
3施工方法
3.1施工准备
⑴场地平整
对施工现场钻孔桩弃土、泥浆集中清理，平整场地。做好测量放样及开挖的准备工作。
⑵测量放样
测量组依设计图纸放出桩位中点线及冠梁边线，以交底形式交由作业班组。
3.2施工机具
挖掘机、空压机、风镐、线锤、振捣器、电焊机、棉纱、铁锹。
3.3施工步序
⑴土方开挖
根据测量组在现场放出的冠梁边线开挖沟槽。先用中型挖掘机开挖钻孔桩周围的土方，桩头露出地面的长度应满足破桩头需要；然后用小型挖掘机开挖桩顶和桩间剩余的土方，开挖过程中注意保护好桩头钢筋。严格按照现场已放出的冠梁外侧边线开挖，防止超挖破坏旋

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

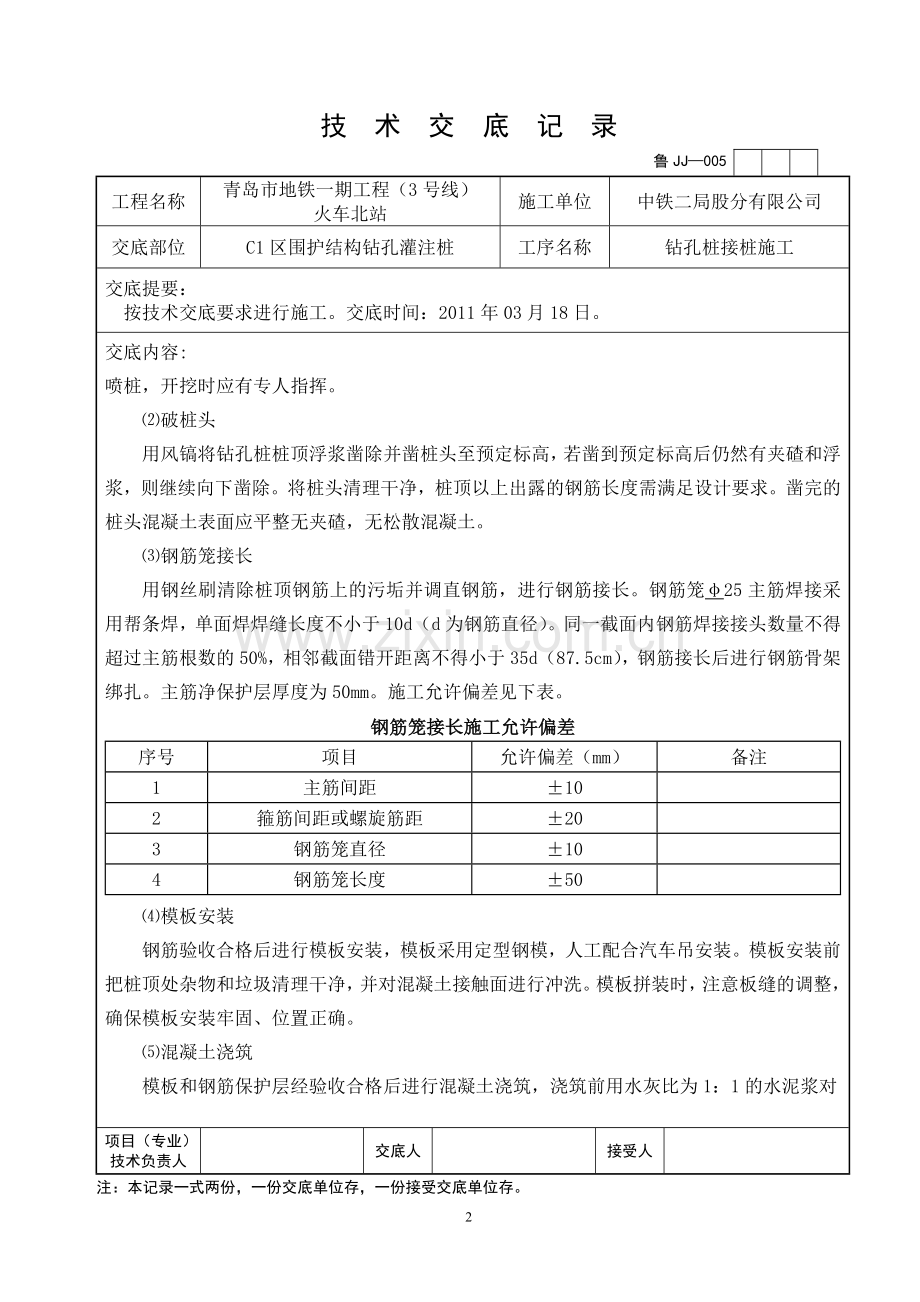

鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
按技术交底要求进行施工。交底时间：2011年03月18日。
交底内容:
喷桩，开挖时应有专人指挥。
⑵破桩头
用风镐将钻孔桩桩顶浮浆凿除并凿桩头至预定标高，若凿到预定标高后仍然有夹碴和浮浆，则继续向下凿除。将桩头清理干净，桩顶以上出露的钢筋长度需满足设计要求。凿完的桩头混凝土表面应平整无夹碴，无松散混凝土。
⑶钢筋笼接长
用钢丝刷清除桩顶钢筋上的污垢并调直钢筋，进行钢筋接长。钢筋笼φ25主筋焊接采用帮条焊，单面焊焊缝长度不小于10d（d为钢筋直径）。同一截面内钢筋焊接接头数量不得超过主筋根数的50%，相邻截面错开距离不得小于35d（87.5cm），钢筋接长后进行钢筋骨架绑扎。主筋净保护层厚度为50mm。施工允许偏差见下表。
钢筋笼接长施工允许偏差
序号
项目
允许偏差（mm）
备注
1
主筋间距
±10

2
箍筋间距或螺旋筋距
±20

3
钢筋笼直径
±10

4
钢筋笼长度
±50

⑷模板安装
钢筋验收合格后进行模板安装，模板采用定型钢模，人工配合汽车吊安装。模板安装前把桩顶处杂物和垃圾清理干净，并对混凝土接触面进行冲洗。模板拼装时，注意板缝的调整，确保模板安装牢固、位置正确。
⑸混凝土浇筑
模板和钢筋保护层经验收合格后进行混凝土浇筑，浇筑前用水灰比为1：1的水泥浆对
项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
按技术交底要求进行施工。交底时间：2011年03月18日。
交底内容:
施工缝进行刷浆。接桩用混凝土仍采用与原桩同标号的C30混凝土，塌落度为8～10cm，投
料高度不得超过2m。砼采取分层振捣，振捣的层厚不超过0.5m。振捣以垂直插入为主，操作做到快插慢拔，并使插点均匀排列，防止漏振；振捣上层砼时，振棒应插入下层5～10cm，以保证砼上下层的总体结合。
⑹模板拆除
①模板必须在混凝土抗压强度达到2.5MPa以上时方可拆除，不得提前拆除。
②拆除钢模板时不得硬砸乱撬，不得损坏砼表面的棱角。
⑺模板的清理和修复
①拆下的钢模板应逐块进行检查和清理。发现板面翘曲，边肋变形、扭曲、开焊等情况时，应立即修理，钢模板板面不用的孔洞，应用与钢模板面板同厚度的钢板补焊平整，并用砂轮磨平。
②钢模板一经使用，必须进行清理，可用灰铲铲掉残余的灰浆，对粘结牢固的砼，可用扁凿子轻轻剔去，再用砂纸打磨钢模板表面或用钢丝刷除锈，直至光亮无锈为止，清理时严禁用铁锤敲击钢模板的方法来清理钢模板上的砼，以免造成板面凹凸不平。
③清理整修好的钢模板应刷脱模剂。暂时不用的钢模板应刷一道防锈油，以防钢模板锈蚀。
④钢模板的配件，在使用后必须经过清理检查，损坏断裂的挑出，不能修复的报废。螺栓的螺纹处应整修加油，然后按规格分类装于箱笼内备用。
⑻成桩质量检查
测量检查桩位偏差，轴线和垂直轴线方向均不宜超过50mm，垂直度偏差不宜大于0.5%。采用低应变动测法检测桩身完整性，检测数量不小于总桩数的10%，检验合格后方可进入下
项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
按技术交底要求进行施工。交底时间：2011年03月18日。
交底内容:
一步施工。
4质量标准
⑴钢筋焊接焊缝饱满、无夹渣。焊接时严禁烧伤主筋。箍筋焊接采用跳焊，焊点梅花
布置。
⑵模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍施工的隔离剂；浇筑混凝土前，模板内的杂物应清理干净。
⑶合理安排施工工序，砼浇筑过程中作到均匀上升，避免砼拌合物堆积高差过大。
5安全文明施工措施
⑴作业人员必须配戴安全帽，防止坠物伤人。严禁酒后上班，严禁穿拖鞋上班。
⑵起吊设备起吊时，严禁起吊超过规定重量的物件，不得用来运送人员。起重吊装用钢丝绳，应经常进行检查，发现破损，必须及时更新。夜间作业时，应有足够的照明设备。
⑶进入现场的钢筋机械在使用前，必须经项目部工程部、安全部检查验收合格后方可使用。操作人员需持证上岗作业，不得无证作业，并在机械旁挂牌注明安全操作规定。
⑷钢筋焊接时，操作工必须穿戴绝缘手套、绝缘鞋、面罩等防护衣具，站在干燥处进行焊接作业。
⑸加工机械必须设置在平整、坚实的场地上，设置机棚和排水沟，防雨雪、防砸、防
水浸泡。机械必须接地，操作工必须穿戴防护衣具，以保证操作人员安全。
⑹钢筋加工机械要设专人维护及维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换。现场加工的成品、半成品堆放整齐。
⑺钢筋加工机械处必须设置足够的照明，保证操作人员在光线较好的环境下操作。在进行加工材料时，弯曲机、切断机等严禁一次超量上机作业。
⑻切断钢筋的砂轮机在使用前应经安全部门检验合格后，方可投入使用，开机前检查砂
项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
按技术交底要求进行施工。交底时间：2011年03月18日。
交底内容:
轮罩、砂轮片是否完好，旋转方向是否正确。对有裂纹的砂轮严禁使用。
⑼操作人员必须站在砂轮片运转切线方向的旁侧。
⑽现场在进行钢筋加工及成型时，要控制各种机械的噪声。将机械安放在平整度较高的平台上，下垫木板。并定期检查各种零部件，如发现零部件有松动、磨损，及时紧固或更换，以降低噪音。浇筑混凝土时不要振动钢筋，降低噪声排放强度。
⑾钢材原材、加工后的产品或半产品堆放时要注意遮盖(用苫布或塑料)，防止因雨雪造成钢材的锈蚀。如果钢材已生片状老锈，在使用前必须用铁丝刷或砂盘进行除锈。为了减少除锈时灰尘飞扬，现场要设置苫布遮挡，并及时将锈屑清理起来，统一清运到规定的垃圾集中地。
⑿钢材切割采用的氧气瓶、乙炔瓶放置距离不小于5米。
⒀铁屑、钢筋头、型钢碎片等废钢材统一放进废旧收集池。
6其他注意事项
⑴本交底中遗漏未交到的事宜，按有关规程和规范执行。
⑵若对本交底有疑问或不解之处，请及时联系工程部。
项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
鲁JJ—005
技 术 交 底 记 录

工程名称
青岛市地铁一期工程（3号线）
火车北站
施工单位
中铁二局股分有限公司
交底部位
C1区围护结构钻孔灌注桩
工序名称
钻孔桩接桩施工
交底提要：
参施人员会签表。交底时间：2011年03月18日。
交底内容:

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
6
