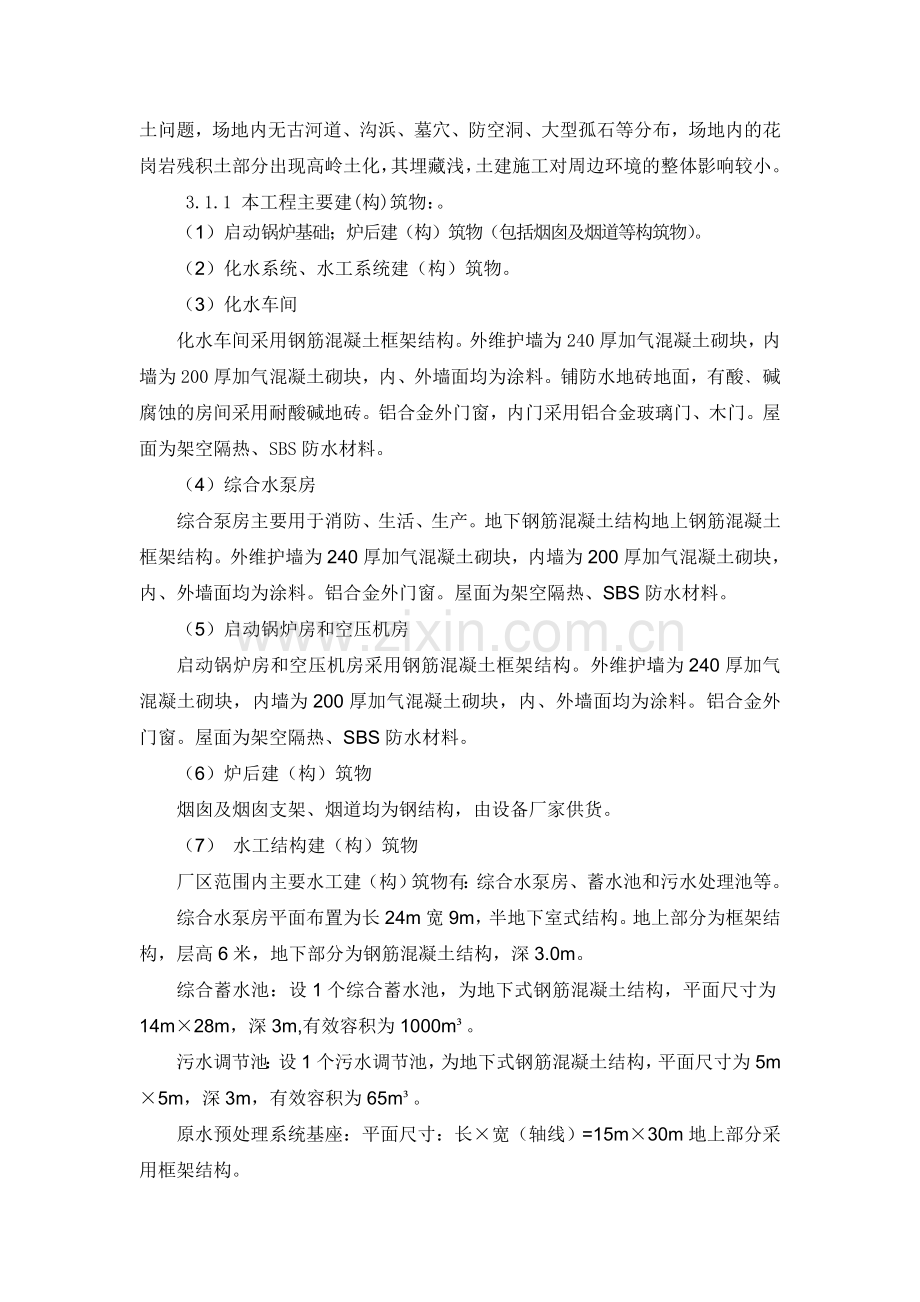

主要建筑物一览表序号工程名称单位数量结构建(构)建物尺寸（长X宽X高）备注一锅炉房1启动锅炉房土建m756钢筋砼框架31.5X24X13一层2启动锅炉基础座2二空压机机房m342钢筋砼框架38X9X6主体一层局部两层三化水系统、水工系统建（构）筑物1化水车间土建m1170钢筋砼框架3619X11主体两层局部一层2给排水通风空调3综合水泵房土建m216地下钢筋砼地上钢筋砼框架24X9X6一层、地下-3.04设备基础5化水车间废水池座16综合蓄水池1000m 个17絮凝澄清池基础座18空气擦洗过滤罐基础座19污水调节池 65m个110污泥浓缩池 80m个111中间水池 80m个112中和水池 150m个113工业废水收集池 500m个214工业废水处理站设备基础 3.1本次招标的范围为指华电厦门集美分布式能源站启动锅炉房、空压机房、化学水处理车间、净水池等建筑工程的施工。场地按照三个时段统一规划，第二、第三时段为预留场地；本期规划用地面积3.0公顷，用地高程23.5-25米之间，整体地势呈北高、南低，厂址可用场地东西向长度170190m，南北向宽160170m，场地平整工作已经做好，但在原有规划场坪标高基础上已抬高了40cm，不存在大的环境岩土问题，场地内无古河道、沟浜、墓穴、防空洞、大型孤石等分布，场地内的花岗岩残积土部分出现高岭土化，其埋藏浅，土建施工对周边环境的整体影响较小。 3.1.1 本工程主要建(构)筑物：。（1）启动锅炉基础；炉后建（构）筑物（包括烟囱及烟道等构筑物）。（2）化水系统、水工系统建（构）筑物。（3）化水车间化水车间采用钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铺防水地砖地面，有酸碱腐蚀的房间采用耐酸碱地砖。铝合金外门窗，内门采用铝合金玻璃门、木门。屋面为架空隔热、SBS防水材料。（4）综合水泵房综合泵房主要用于消防、生活、生产。地下钢筋混凝土结构地上钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铝合金外门窗。屋面为架空隔热、SBS防水材料。（5）启动锅炉房和空压机房启动锅炉房和空压机房采用钢筋混凝土框架结构。外维护墙为240厚加气混凝土砌块，内墙为200厚加气混凝土砌块，内、外墙面均为涂料。铝合金外门窗。屋面为架空隔热、SBS防水材料。（6）炉后建（构）筑物烟囱及烟囱支架、烟道均为钢结构，由设备厂家供货。（7） 水工结构建（构）筑物厂区范围内主要水工建（构）筑物有：综合水泵房、蓄水池和污水处理池等。综合水泵房平面布置为长24m宽9m，半地下室式结构。地上部分为框架结构，层高6米，地下部分为钢筋混凝土结构，深3.0m。 综合蓄水池：设1个综合蓄水池，为地下式钢筋混凝土结构，平面尺寸为14m28m，深3m,有效容积为1000m。污水调节池：设1个污水调节池，为地下式钢筋混凝土结构，平面尺寸为5m5m，深3m，有效容积为65m。原水预处理系统基座：平面尺寸：长宽（轴线）=15m30m地上部分采用框架结构。工业废水处理站基础：工业废水处理站包括1个中间水池、1个中和池、1个污泥浓缩池、2个工业废水收集池等。中间水池为地下式钢筋混凝土结构，平面尺寸为5m6m，深3m，有效容积为80 m；污泥浓缩池池为地下式钢筋混凝土结构，平面尺寸为5m6m，深3m，有效容积为80 m；中和池为地下式钢筋混凝土结构，平面尺寸为6m7m，深3.5m，有效容积为150 m；工业废水收集池为地下式钢筋混凝土结构，平面尺寸为10m13m，深4m有效容积为500 m。（8）化水建（构）筑物化水建（构）物包括化水车间、循环水处理车间及室外构筑物。 化水车间平面尺寸：3619m；采用两层钢筋混凝土框架结构，局部一层。 (9) 辅助用房空压机房平面尺寸：389m，采用主体一层局部两层钢筋混凝土框架结构，层高为6m；启动锅炉房平面尺寸：31.524m，采用一层钢筋混凝土框架结构，层高为13m；6.9.5 场内主要建（构）筑物基础 (10) 启动锅炉及烟囱构筑物基础由于启动锅炉和烟囱距离较近，考虑做成一个整体的筏板基础，基础埋深3m；烟道支架做成独立基础。 （11）水工结构建（构）筑物基础厂区范围内主要水工建（构）筑物有：综合水泵房、蓄水池和污水处理池等。根据本次的勘察报告给出的地勘参数来看，厂区范围内主要水工建（构）筑物无需进行地基处理，均可采用天然地基，平均基础埋深3m。具体基础形式如下：综合水泵房采用半地下室式钢筋混凝土基础；综合蓄水池采用地下式钢筋混凝土基础；污水调节池采用地下式钢筋混凝土基础；原水预处理系统基座采用柱下联合基础。工业废水处理站的构筑物基础：工业废水处理站包括1个中间水池、1个中和池、2个工业废水收集池等。中间水池为地下式钢筋混凝土结构；中和池为地下式钢筋混凝土结构；工业废水收集池为地下式钢筋混凝土结构。(12) 化水建（构）筑物基础化水建（构）物包括化水车间、循环水处理车间及室外构筑物。 由于化水车间、循环水处理车间荷载相对较小，根据地勘报告所给的土工参数，化水建（构）物包括化水车间、循环水处理车间均可做成天然地基，无需进行地基处理。基础形式采用柱下独立基础，平均基础埋深2m。 (13) 辅助用房基础空压机房及启动锅炉房。根据地勘报告提供的土工参数，空压及溴化锂机房、辅助锅炉房、车库及材料库均可采用天然地基，基础形式为柱下独立基础。（14）生活污水主要排除主厂房、综合楼等辅助建筑物卫生间排水及食堂排水。食堂排水经隔油处理后排入生活污水管道。生活污水经化粪池处理达DB35/322-1999厦门市水污染物排放控制标准后纳入后溪工业组团临时污水处理站进行深度处理。厂区南侧白虎岩路市政污水管为本工程规划预留了污水接入口。（15）工业废水管主要排除主厂房区域的排水和化学水处理系统排水。其中冷却塔排污水、化学反渗透浓水直接排放，接入市政雨水系统。厂区南侧白虎岩路市政雨水管线为本工程规划预留了雨水管接入口。（16）化学清洗废水、汽机房排水、锅炉定排酸洗等废水排入厂区工业废水收集池，进入工业废水处理系统。具备进入现场施工条件本项目施工临时用水选址位于厦门（集美）机械工业集中区的后溪工业组团的23#和30#地块，周围有规划供水管网接入系统方便，施工生产和生活用水可取自市政自来水管网。本项目施工期用电，总用电量约1500kVA，已办理供电手续，由供电电源接至施工区，现场施工区可设置临变供电。本项目施工临时通讯，考虑提供施工单位3对电话线，由电话局分号箱接出，施工单位内部总机应由施工单位自行解决。本项目材料供应的公路运输（含地材如：由本地区供应的黄砂、水泥厂供应#325、#425、#525混凝土、采石场供应石料、石灰、砖、瓦、空心砖或砌块）厦门市公路交通非常发达，工业园区紧临324国道，附近还有福厦、厦漳高速公路，319国道等交通要道。本站建设期间的一般材料、小型设备可由公路运输方式入厂。
