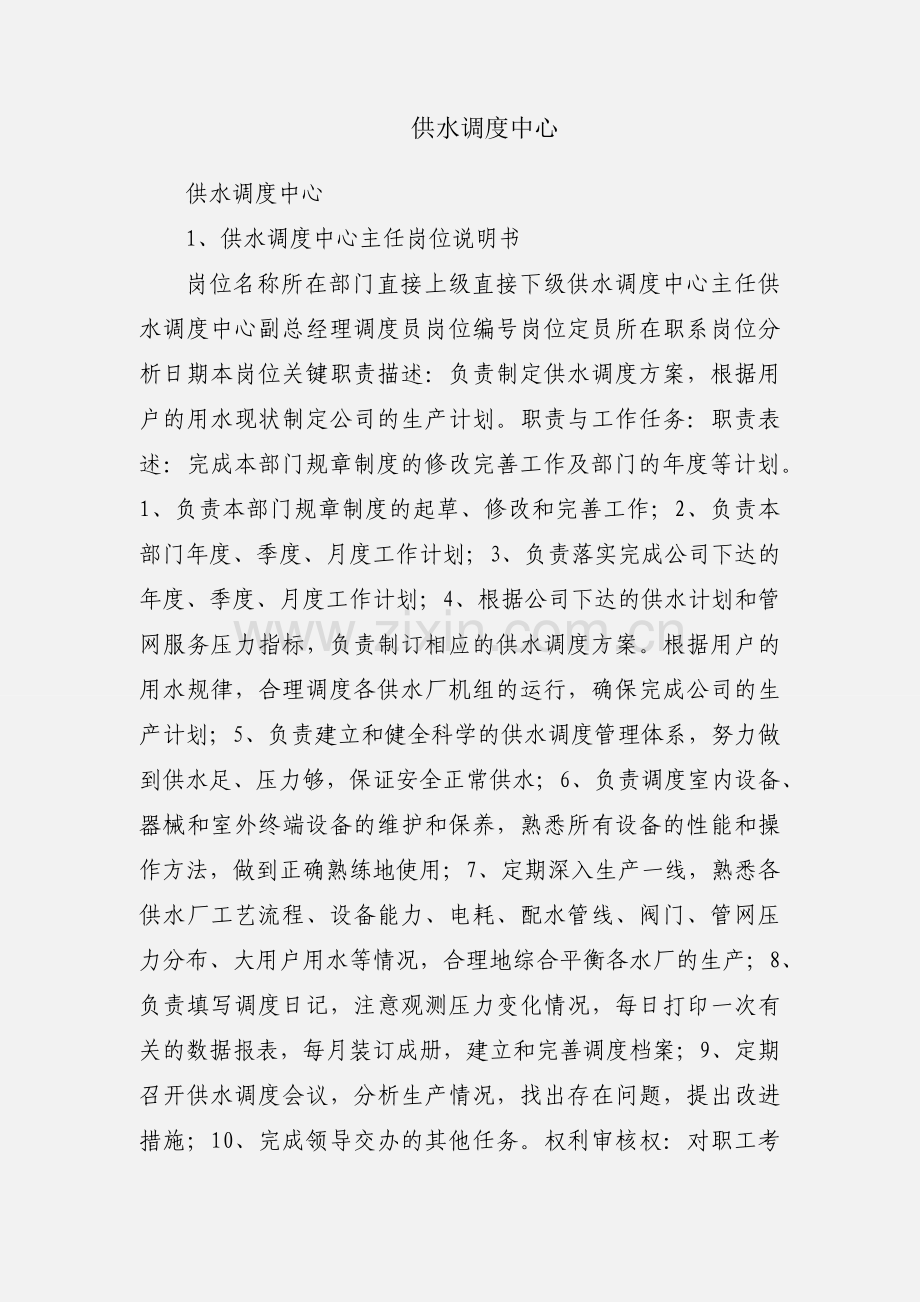

供水调度中心
供水调度中心
1、供水调度中心主任岗位说明书

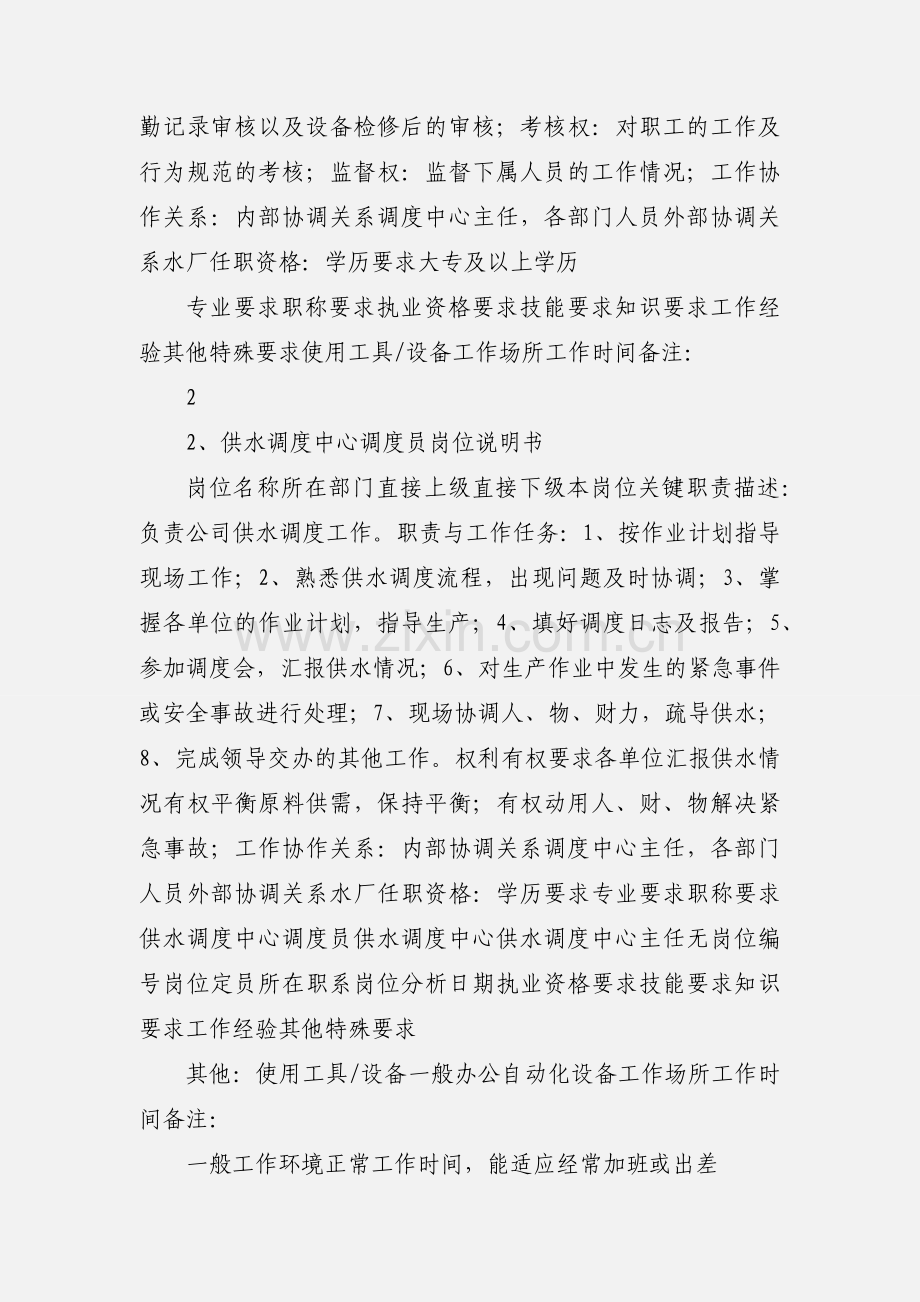

岗位名称所在部门直接上级直接下级供水调度中心主任供水调度中心副总经理调度员岗位编号岗位定员所在职系岗位分析日期本岗位关键职责描述：负责制定供水调度方案，根据用户的用水现状制定公司的生产计划。职责与工作任务：职责表述：完成本部门规章制度的修改完善工作及部门的年度等计划。1、负责本部门规章制度的起草、修改和完善工作；2、负责本部门年度、季度、月度工作计划；3、负责落实完成公司下达的年度、季度、月度工作计划；4、根据公司下达的供水计划和管网服务压力指标，负责制订相应的供水调度方案。根据用户的用水规律，合理调度各供水厂机组的运行，确保完成公司的生产计划；5、负责建立和健全科学的供水调度管理体系，努力做到供水足、压力够，保证安全正常供水；6、负责调度室内设备、器械和室外终端设备的维护和保养，熟悉所有设备的性能和操作方法，做到正确熟练地使用；7、定期深入生产一线，熟悉各供水厂工艺流程、设备能力、电耗、配水管线、阀门、管网压力分布、大用户用水等情况，合理地综合平衡各水厂的生产；8、负责填写调度日记，注意观测压力变化情况，每日打印一次有关的数据报表，每月装订成册，建立和完善调度档案；9、定期召开供水调度会议，分析生产情况，找出存在问题，提出改进措施；10、完成领导交办的其他任务。权利审核权：对职工考勤记录审核以及设备检修后的审核；考核权：对职工的工作及行为规范的考核；监督权：监督下属人员的工作情况；工作协作关系：内部协调关系调度中心主任，各部门人员外部协调关系水厂任职资格：学历要求大专及以上学历
专业要求职称要求执业资格要求技能要求知识要求工作经验其他特殊要求使用工具/设备工作场所工作时间备注：
2
2、供水调度中心调度员岗位说明书
岗位名称所在部门直接上级直接下级本岗位关键职责描述：负责公司供水调度工作。职责与工作任务：1、按作业计划指导现场工作；2、熟悉供水调度流程，出现问题及时协调；3、掌握各单位的作业计划，指导生产；4、填好调度日志及报告；5、参加调度会，汇报供水情况；6、对生产作业中发生的紧急事件或安全事故进行处理；7、现场协调人、物、财力，疏导供水；8、完成领导交办的其他工作。权利有权要求各单位汇报供水情况有权平衡原料供需，保持平衡；有权动用人、财、物解决紧急事故；工作协作关系：内部协调关系调度中心主任，各部门人员外部协调关系水厂任职资格：学历要求专业要求职称要求供水调度中心调度员供水调度中心供水调度中心主任无岗位编号岗位定员所在职系岗位分析日期执业资格要求技能要求知识要求工作经验其他特殊要求
其他：使用工具/设备一般办公自动化设备工作场所工作时间备注：
一般工作环境正常工作时间，能适应经常加班或出差
唐山平升电子技术开发有限公司
城市供水总调度系统
建议方案
唐山平升电子技术开发有限公司
网址：
唐山平升电子技术开发有限公司
目录
目录.............................................................................................................................................2一、项目需求概述...........................................................................................................................3二、总体方案设计.........................................................................................................................3
1、系统组成.............................................................................................................................32、供水总调度系统拓扑图.....................................................................................................4三、监控中心.................................................................................................................................5
1、计算机硬件配置要求.........................................................................................................52、系统软件配置要求.............................................................................................................53、供水远程监控系统软件功能.............................................................................................5四、水厂监测终端功能特点.........................................................................................................7
1、监测终端功能说明.............................................................................................................82、监测终端的主要配置（以某水厂内8台泵为例）.......................................................83、监测终端工作原理示意图.................................................................................................8五、管网压力监测终端.................................................................................................................9
1、监测终端功能说明.............................................................................................................92、监测终端结构...................................................................................................................103、监测点的设备配置及安装方式.......................................................................................10六、水质监测监测终端...............................................................................................................13
1、监测终端功能说明...........................................................................................................132、监测终端的主要配置.......................................................................................................133、监测终端工作原理示意图...............................................................................................14七、计量测量设备.........................................................................................................................14
1、电磁流量计.......................................................................................................................142、投入式水位计...................................................................................................................153、压力变送器.......................................................................................................................164、余氯在线分析仪...............................................................................................................16
唐山平升电子技术开发有限公司
一、项目需求概述
水务集团计划建设一套城市供水总调度系统，将集团管辖下的自来水厂、管网及水质监测点监测数据远程传送回调度中心。调度中心通过监测点回传的数据可全面了解整个城市供水的状况，从宏观上对供水工作进行指挥和调度。系统具体监测要求如下：水厂监测要求：
进出水口流量监测，蓄水池水位监测，出水压力监测，机组开启状态，保护状态；预留水质监测接口。管网压力监测要求：
监测地下管网压力监测点的压力数据，监测点不具备市电供电条件。水质监测要求：
监测管网末端水质监测点的水质数据，主要对末端的余氯含量进行在线监测。
二、总体方案设计1、系统组成
针对客户系统建设需求，结合我公司的产品特点和技术优势，我公司提出如下建议方案，系统主要有以下四部分组成：
监测中心：
1）硬件设备：中心服务器（监测中心具备可上网的固定IP）。
2）软件：操作系统软件、数据库软件、城市供水总调度系统软件。
通信平台：GPRS、INTERNET网络。
现场监测设备：水厂监测终端、压力监测终端、水质监测终端。
计量测量设备：水位计、压力变送器、电磁流量计、余氯在线分析仪等。
唐山平升电子技术开发有限公司
2、供水总调度系统拓扑图
监控中心
UPS电源
服务器
各职能部门
调度
打印机
LED大屏水司局域网
计算机通信平台GPRS网络INTERNET网络监测终端
水厂监测终端太阳能供电压力监测终端电池供电压力监测终端水质监测终端计量测量设备压力变送器水位计流量计水泵启动柜压力变送器
压力变送器
余氯分析仪
水厂监测点
压力监测点水质监测点
唐山平升电子技术开发有限公司
系统采用GPRS方式通信，通过公网专线组网，借助移动公司GPRS网络平台传输数据，只要有GPRS信号的地方就可以进行无线传输。
水务集团在供水调度中心配置服务器，申请Internet网络上的固定IP，安装供水总调度系统软件，并可根据需要配置LED显示大屏或投影仪。在水厂监测点安装水厂监测终端，在压力和水质监测点安装压力监测终端和水质监测终端，各监测终端内部配置一张开通GPRS数据业务和SMS短消息业务功能的SIM卡，通过无线网络将各监测点情况传输至供水总调度中心，并通过系统软件显示出来，实现供水远程监测，为供水调度工作提供数据依据。三、监控中心
1、计算机硬件配置要求
CPU：AMD或Intel2.0G或更高内存：推荐2G以上硬盘：普通硬盘≥500G2、系统软件配置要求
操作系统软件推荐：Windows201*Serverwithsp2数据库软件推荐：MicrosoftSQLServer201*SP43、供水远程监控系统软件功能
◆B/S+C/S结构设计，中心具备可上网的固定IP地址时支持广域网浏览。◆软件功能模块化设计，同时支持有线（485总线）、GPRS、短消息通信方式。
主要包括：系统信息管理、监测点信息管理、实时监控、数据查询、图形分析、报表管理等功能模块。系统信息管理：
具备软件授权管理、秘密保护功能，授予不同的操作员不同的级别与操作权限。
监测点信息管理：
包括监测点信息的设置，计量、测量设备信息的管理。实时监控：
显示监测点的基础数据、最新监测数据及设备状态，如水厂监测点的进出水口流量、管网压力、蓄水池水位及泵组运行状态和压力、水质监测点的实时监测数据和设备连接状态等。
唐山平升电子技术开发有限公司
图形分析、报表管理：
1）可以生成统计、分析报表存储、输出、生成Excel表格、打印。2）以曲线的形式显示时段统计的结果出来
地图显示功能：
唐山平升电子技术开发有限公司
1）主界面以地图图片为背景，显示所有的监测点。2）可以通过鼠标拖动编辑监测点的位置。
3）当鼠标置于监测点上时显示测点的信息、实时数据。
报警提示功能：
水位越限、压力越限报警提示等。
四、水厂监测终端功能特点
水厂监测终端
唐山平升电子技术开发有限公司
1、监测终端功能说明
◆液晶屏显示清水池水位、出厂压力、进出厂流量、泵启停状态、电流、电压、电能、泵检修状态等。
◆采集串口输出或4~20mA信号输出的水位、压力、流量、水质等信号。◆采集水厂供电电流、电压、电能。
◆采集水厂加压泵组每台泵的启停状态、电流、电压。◆定时上报监测数据。◆即时上报报警数据。
◆调度中心可随时问询现场数据。
◆采用GPRS通信方式，短消息通信方式、光纤通信方式备用；◆现场存储历史数据，方便查询。
◆支持远程升级设备程序、设定参数。
2、监测终端的主要配置（以某水厂内8台泵为例）
DATA-6106型GSM/GPRS无线数据传输模块通用控制器组
1台
1组
触控PC1套电压变送器1组电流变送器1组隔离变压器
1个1个1套1套
开关电源（带充电功能）机柜
其它配件（空开、端子、线材、附件等）：3、监测终端工作原理示意图
根据水厂监测需求，监测终端采集水厂进出水管网流量、蓄水池水位和出水管网压力，因每个水厂具体情况不同，相应的监测终端配置也会相应调整。本原理示意图基于以下设定条件：
某水厂有进水管道1条，出水管道两条；蓄水池两座；加压泵房内有8台加压泵。该水厂监测终端工作原理示意图如下：
唐山平升电子技术开发有限公司
DC12V/24V电源隔离变压器电源DATA-6106GPRS数据传输模块COMCOM触控PCAI出水压力AI
进水流量出水流量COM蓄水池水位水质监测（预留）蓄电池（预留）通用控制器组AIAI每台泵运行电压AIDIDI每台泵运行电流每台泵运行状态每台泵检修状态COM水厂总电能COM
五、管网压力监测终端1、监测终端功能说明
◆采集管网压力及电池电压等数据。
◆将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。◆支持多种供电方式：电池供电、太阳能供电。◆太阳能供电条件下支持调度中心随时问询。◆采用GPRS、短消息无线通信方式。◆数据存储间隔、数据上报间隔可以设置。◆防水防潮等级高，测井内安装时：IP68。◆4节高能电池可数据发送≥1万条。
◆为现场压力变送器提供直流电源：5V、12V、24V。◆支持远程升级设备程序、设定参数。
唐山平升电子技术开发有限公司
2、监测终端结构
终端设备设计成两种外形结构：测井内型、测井外型。◆测井内型：设备安装在测井内。电池供电时采用此结构。◆测井外型：设备安装在测井外。太阳能供电时采用此结构。3、监测点的设备配置及安装方式
3.1高能锂电池组供电方式测点设备配置、工作原理及安装方式
◆测点设备配置表序号123部件名称微功耗测控终端防水外罩压力变送器数量111测控终端用4-20mA或0-5V信号输出备注DATA-6211（内嵌锂电池组）◆终端设备工作原理示意图
◆终端设备安装方式
将防水外罩安装在监测井井壁上，微功耗测控终端放置在防水罩内。压力变送器信号线、信号线接在微功耗测控终端自带的防水接线盒上。
唐山平升电子技术开发有限公司
3.2太阳能供电方式测点设备配置、工作原理及安装方式
◆测点设备配置表序号123456部件名称微功耗测控终端室外型金属防护箱充电保护器蓄电池太阳能板金属杆及安装支架数量1111111DATA-6211480×360×200mm12V12Ah20W依据安装环境设计4-20mA或0-5V信号输出备注
7压力变送器◆终端设备工作原理示意图唐山平升电子技术开发有限公司
◆终端设备安装方式
将微功耗测控终端、充电保护器、蓄电池等集成在金属防护箱内。金属防护箱安装在金属杆上。太阳能板安装在金属杆上的支架上。压力变送器信号线、水表信号线接在防水接线盒上。按接线图要求接线。
唐山平升电子技术开发有限公司
六、水质监测监测终端
1、监测终端功能说明
◆现场显示采集的水质实时数据。
◆采集4~20mA信号输出余氯分析仪数据，预留其它水质设备接口。◆将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。◆采用市电供电，支持调度中心随时问询各项数据参数。◆采用GPRS、短消息无线通信方式。◆实时监测与监测设备通讯情况。◆支持远程升级设备程序、设定参数。
2、监测终端的主要配置
DATA-6106型GSM/GPRS无线数据传输模块DATA-7203型水资源控制器隔离变压器
水质监测终端
1台1台1个
13
唐山平升电子技术开发有限公司
开关电源（带充电功能）金属防护箱
1个1套1套
其它配件（空开、端子、线材、附件等）：3、监测终端工作原理示意图
DC12V电源隔离变压器电源DATA-6106GPRS数据传输模块COM1DATA-72034-20mA余氯分析仪
七、计量测量设备1、电磁流量计
电磁流量计是为供水企业水计量贸易专门设计的，具有防水、防腐、防干扰、防雷击的能力。
电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。特点：
◆管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。◆测量结果与液体的流速分布，流体压力，温度、密度、粘度等物理参数无关，仅与液体的导电率有关。
14
12V蓄电池（预留）4-20mA其它水质仪唐山平升电子技术开发有限公司
◆在现场可根据用户实际需要在线修改量程。
◆高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
◆采用SMD器件和表面贴装（SMT电路）可靠性高。
◆采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
◆全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
◆超低EMI开关电源，使用电源电压变化范围大，抗EMC好。◆内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。
◆具有RS485、RS232、Hart和Modbus等数字通讯信号输出。◆具有自检与自论功能。
2、投入式水位计
水位变送器是水工业自动化中常用的一种变送器，广泛应用于工业水处理工程、楼宇水塔水位、环保、水利、电厂、城市供排水、水文勘探等领域的水位的测量与控制，安装简单、使用方便。
水位变送器的工作原理是压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的标准信号。相关参数：
量程:0～1mH2O～500mH2O(水位高/深度)综合精度:0.2%FS、0.5%FS、
输出信号:4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)供电电压:DC12V或DC24V.介质温度:0～85℃
环境温度:常温(-20～85℃)
唐山平升电子技术开发有限公司
零点温漂移：≤±0.05%FS℃量程温度漂移：≤±0.05%FS℃补偿温度：0~70℃安全过载：150%FS极限过载：200%FS
响应时间：5mS(上升到90%FS)
负载电阻:电流输出型：最大800Ω；电压输出型：大于5KΩ绝缘电阻:大于201*MΩ(100VDC密封等级:IP68
长期稳定性能:0.1%FS/年
振动影响:在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS机械连接(螺纹接口):投入式
3、压力变送器
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mADC信号输出。压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。主要优点：
◆压力变送器工作可靠、性能稳定。
◆专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便。
◆铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用。◆4-20mADC二线制信号传送，抗干扰能力强，传输距离远。◆可用于测量粘稠、结晶和腐蚀性介质。
◆高准确度，高稳定性，对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿。
4、余氯在线分析仪
余氯在线分析仪是高智能化在线监测仪，由传感器和二次表两部分组成，可广泛应用于电力、自来水厂、医院等行业中各种水质的余氯连续监
唐山平升电子技术开发有限公司
测。
