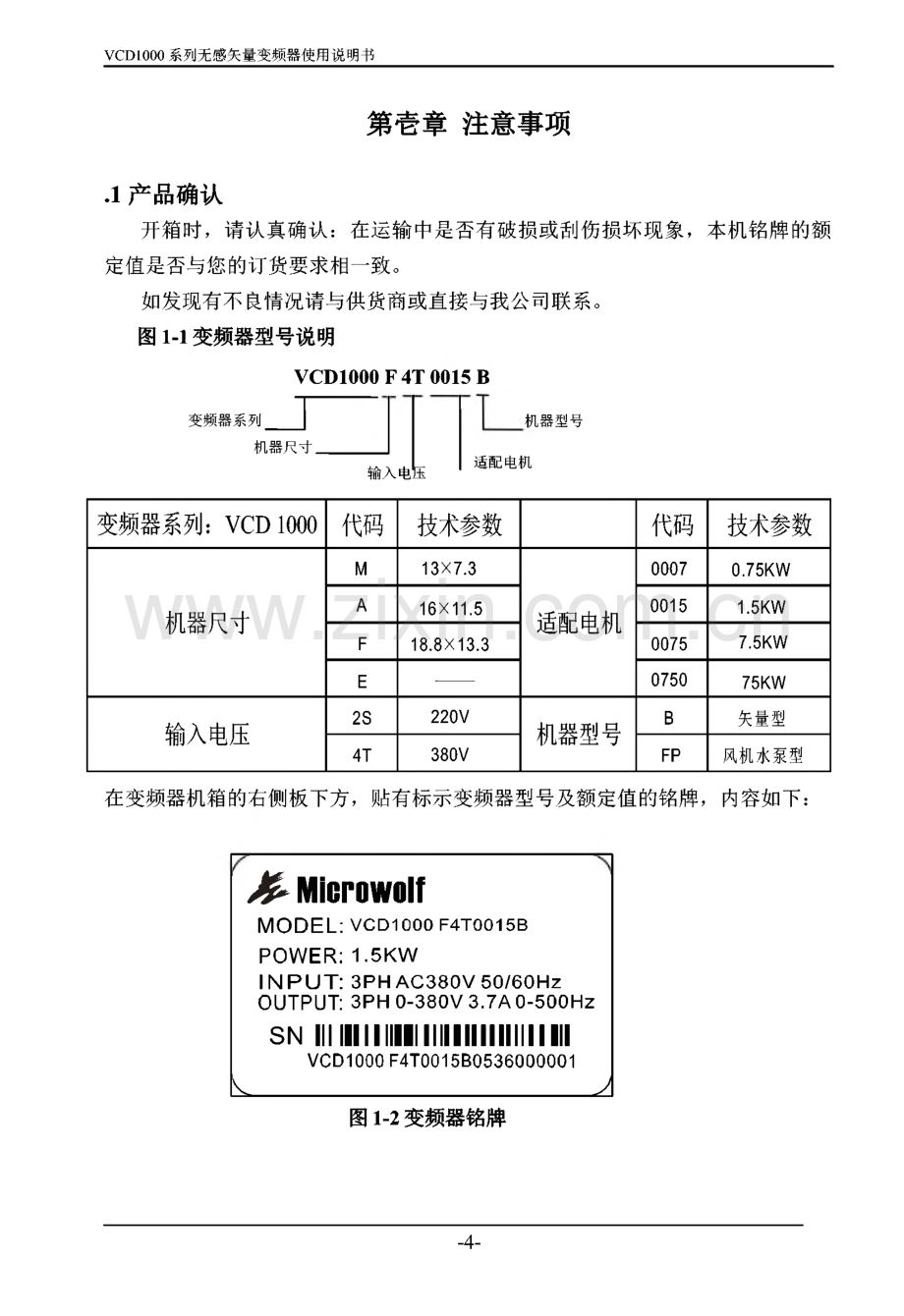

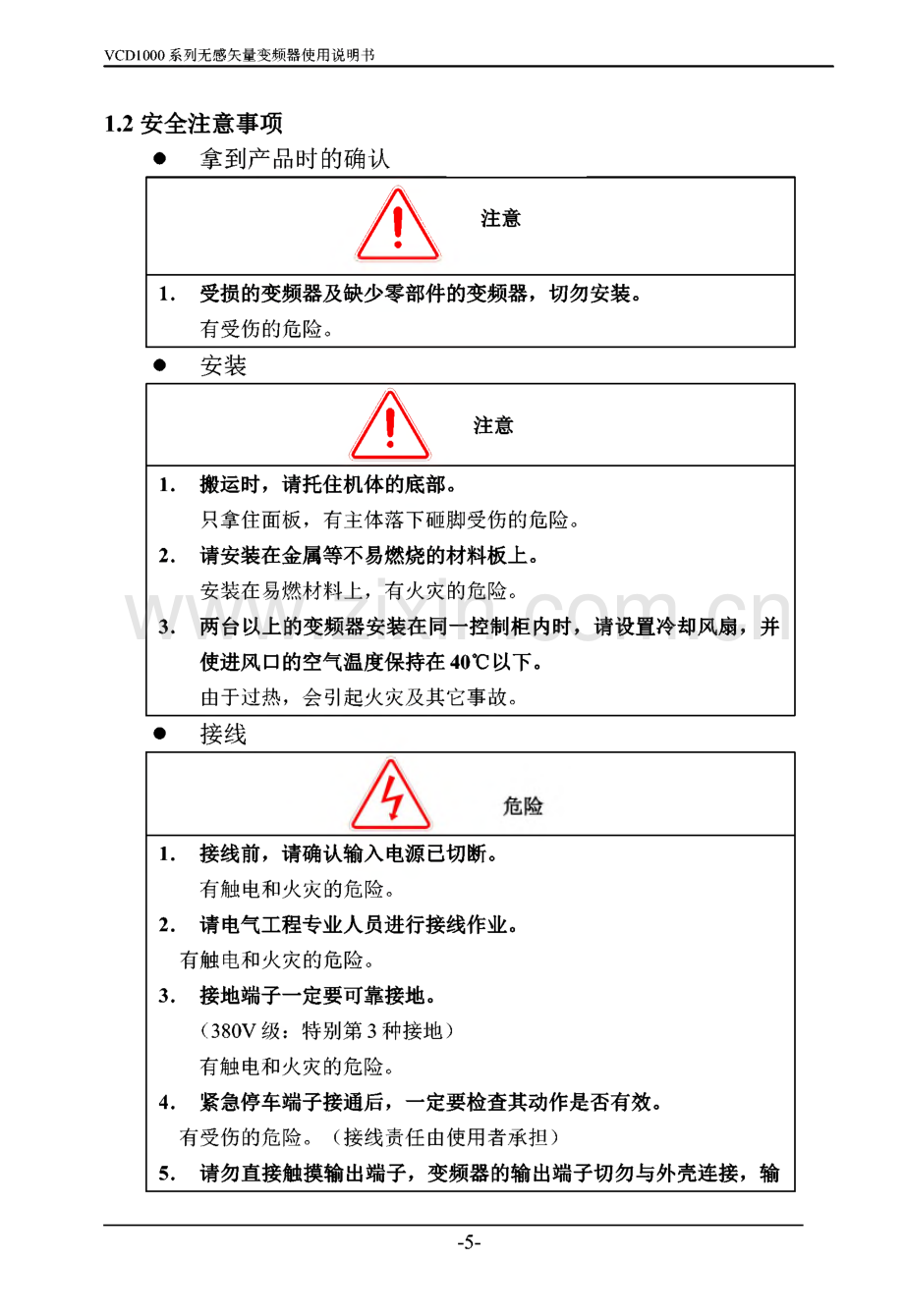

VCD1000系列无感矢量变频器使用说明书第直章注意事项.1产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额 定值是否与您的订货要求相一致。如发现有不良情况请与供货商或直接与我公司联系。图1-1变频器型号说明VCD1000 F 4T 0015 B机器型号适配电机输入电压变频器系列_|机器尺寸在变频器机箱的右侧板下方，贴有标示变频器型号及额定值的铭牌，内容如下:变频器系列：VCD 1000代码技术参数代码技术参数机器尺寸M13X7.3适配电机00070.75KWA16X11.500151.5KWF18.8X13.300757.5KWE075075KW输入电压2S220V机器型号B矢量型4T380VFP风机水泵型4 MicrowolfMODEL：VCD1000 F4T0015BPOWER：1.5KWINPUT：3PH AC380V50/60HZOUTPUT：3PH 0-380V3.7A0-500HZSN lllllllllllllllllllllllllllllllVCD1000F4T0015B0536000001k_2图1-2变频器铭牌-4-VCD1000系列无感矢量变频器使用说明书1.2安全注意事项 拿到产品时的确认N注意L受损的变频器及缺少零部件的变频器，切勿安装。有受伤的危险。安装瓦注意1.搬运时，请托住机体的底部。只拿住面板，有主体落下砸脚受伤的危险。2.请安装在金属等不易燃烧的材料板上。安装在易燃材料上，有火灾的危险。3.两台以上的变频器安装在同一控制柜内时，请设置冷却风扇，并 使进风口的空气温度保持在40以下。由于过热，会引起火灾及其它事故。接线1.接线前，请确认输入电源已切断。有触电和火灾的危险。2.请电气工程专业人员进行接线作业。有触电和火灾的危险。3.接地端子一定要可靠接地。（380V级：特别第3种接地）有触电和火灾的危险。4.紧急停车端子接通后，一定要检查其动作是否有效。有受伤的危险。（接线责任由使用者承担）5.请勿直接触摸输出端子，变频器的输出端子切勿与外壳连接，输-5-VCD1000系列无感矢量变频器使用说明书出端子之间切勿短接。有触电及引起短路的危险。注意1.2.3.4.5.6.7.8.请确认交流主回路电源与变频器的额定电压是否一致。有受伤和火灾的危险。请勿对变频器进行耐电压试验。会造成半导体元器件等的损坏。请按接线图连接制动电阻或制动单元。有火灾的危险。请用指定力矩的螺丝刀紧固端子。有火灾的危险。请勿将输入电源线接到输出U、V、W端子上。电压加在输出端子上，会导致变频器内部损坏。请勿将移相电容及LC/RC噪声滤波器接入输出回路。会导致变频器内部损坏。请勿将电磁开关、电磁接触器接入输出回路。变频器在带负载运行时，电磁开关、电磁接触器动作产生的浪涌电流会引起变频器的过电流保护回路动作。请勿拆卸前面板外罩，接线时仅需拆卸端子外罩。可能导致变频器内部损坏。保养、检查X危险1.请勿触摸变频器的接线端子，端子上有高电压。有触电的危险。2.通电前，请务必安装好端子外罩，拆卸外罩时，一定要断开电源。有触电的危险。3.非专业技术人员，请勿进行保养、检查工作。有触电的危险。-6-VCD1000系列无感矢量变频器使用说明书1.键盘板、控制电路板、驱动电路板上安装了 CMO S集成电路，使 用时请特别注意。用手指直接触摸电路板，静电感应可能会损坏电路板上的集成芯 片。2.通电中，请勿变更接线及拆卸端子接线。运行中，请勿检查信号。会损坏设备。1.3使用注意事项在使用VCD1O O O系列变频器时，请注意以下几点：1、恒转矩低速运行变频器带普通电机长期低速运行时，由于散热效果变差，会影响电机寿命。如 果需低速恒转矩长期运行，必须选用专用的变频电机。2、电机绝缘的确认应用VCD1O O O系列变频器时，带电机前请先确认所用电机的绝缘，以防损坏 设备。另外在电机所处环境比较恶劣时请定期检查电机的绝缘情况，以保证系统的 安全工作。3、负转矩负载对于诸如提升负载之类的场合，常常会有负转矩发生，变频器会产生过流或 过压故障而跳闸，此时应该考虑选配制动电阻。4、负载装置的机械共振点变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必须 通过设置跳跃频率来避开。5、改善功率因素的电容或压敏器件由于变频器输出电压是脉冲波型，如果输出侧安装有改善功率因子的电容或 防雷用压敏电阻等，会造成变频器故障跳闸或器件的损坏，务必请拆除，另外在 输出侧建议不要加空气开关和接触器等开关器件，如图-3所示。（如果必须在输 出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为零）。-7-VCD1000系列无感矢量变频器使用说明书图-3变频器输出端禁止使用电容器6、基频设置时的降额使用基频设置低于额定频率时，请注意电机的降额使用，以免电机过热烧坏。7、在50Hz以上频率运行若超过50Hz运行，除了考虑电机的振动、噪音增大外，还必须确保电机轴承 及机械装置的使用速度范围，务必事先查询。8、电机的电子热保护值当选用适配电机时，变频器能对电机实施热保护。若电机与变频器额定容量 不匹配，则务必调整保护值或采取其它保护措施，以保证电机的安全运行。9、海拔高度与降额使用在海拔高度超过1000米的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。如图1-4所示为变频器的额定电流与海拔高度的关系曲线。图1-4变频器额定输出电流与海拔高度降额使用图-8-VCD1000系列无感矢量变频器使用说明书10、关于防护等级VCD1000变频器的防护等级IP20是指在选用状态显示单元或键盘的情况下达 到的L4报废注意事项在报废变频器时，请注意：主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑料件焚烧时会 产生有毒气体。请作为工业垃圾进行处理。-9-VCD1000系列无感矢量型变频器使用说明书第二章产品介绍2.1 变频器系列型号VCD1000系列变频器有220V和380V两种电压等级。适配电机功率范围为：0.4KW315KW。VCD1000系列变频器的型号如表2-1所示。表2-1变频器系列型号说明电压等级变频器型号额定容量额定输出电流适配电机(KW)220V单相VCD1000-2S0004B1.13.00.4VCD1000-2S0007B1.54.70.75VCD1000-2S0015B2.87.51.5VCD1000-2S0022B3.810.02.2220V三相VCD1000-2T0015B3.07.01.5VCD1000-2T0022B4.010.02.2380V三相VCD1000-4T0007B1.52.50.75VCD1000-4T0015B2.54.01.5VCD1000-4T0022BVCD1000-4T0022P3.06.02.2VCD1000-4T0030BVCD1000-4T0030P4.07.53.0VCD1000-4T0040BVCD1000-4T0040P5.09.54.0VCD1000-4T0055BVCD1000-4T0055P7.514.05.5VCD1000-4T0075BVCD1000-4T0075P1017.07.5VCD1000-4T0110BVCD1000-4T0110P172511VCD1000-4T0150BVCD1000-4T0150P21.73215VCD1000-4T0185BVCD1000-4T0185P25.73918.5VCD1000-4T0220BVCD1000-4T0220P29.64522VCD1000-4T0300BVCD1000-4T0300P39.56030VCD1000-4T0370BVCD1000-4T0370P49.47537VCD1000-4T0450BVCD1000-4T0450P609145VCD1000-4T0550BVCD1000-4T0550P73.711255VCD1000-4T0750BVCD1000-4T0750P9915075VCD1000-4T0900BVCD1000-4T0900P11617690VCD1000-4T1100BVCD1000-4T1100P138210110VCD1000-4T1320BVCD1000-4T1320P167253132VCD1000-4T1600BVCD1000-4T1600P200304160-10-VCD1000系列无感矢量型变频器使用说明书VCD1000-4T2000BVCD1000-4T2000P280426220VCD1000-4T2500BVCD1000-4T2500P318474250VCD1000-4T2800BVCD1000-4T2800P342520280VCD1000-4T3150BVCD1000-4T3150P3906003152.2 产品技术规范项目标准规范输入额定电压/频率单相220V、三相200V、三相 380V；50Hz/60Hz变动容许值电压：-20%+20%电压失衡率：3%频率：25%输出额定电压0-200V/220V/380V频率范围O Hz-500Hz频率解析度0.01Hz过载能力150%额定电流1分钟，180%额定电流3秒主要控制功能调制方式优化空间电流矢量SVPWM调制控制方式无感矢量控制（具有最优低频死区补偿特性）频率精度数字设定：最高频率Xo.01%；模拟设定：最高频率X+0.2%频率分辨率数字设定：0.01Hz；模拟设定：最高频率X0.1%起动频率0.40Hz20.00Hz转矩提升自动转矩提升，手动转矩提升0.1%30.0%V/F曲线五种方式：恒转矩V/F曲线、1种用户定义多段V/F曲线方式和3种降转矩特性曲线方式（2.0次募、1.7次幕和1.2次塞）加减速曲线两种方式：直线加减速、S曲线加减速；七种加减速时间，时间单位（分/秒）可选，最长6000分钟直流制动直流制动开始频率：015.00Hz制动时间：060.0秒 制动电流：080%能耗制动内置能耗制动单元，可外接制动电阻点动点动频率范围：0.1Hz50.00Hz,点动加减速时间0.1-60.0秒内置PI可方便地构成闭环控制系统多段速运行通过内置PLC或控制端子实现多段速运行-11-VCD1000系列无感矢量型变频器使用说明书纺织摆频可实现预置频率、中心频率可调的摆频功能自动电压调整(AVR)当电网电压变化时，维持输出电压恒定不变自动节能运行根据负载情况，自动优化V/F曲线，实现节能运行自动限流对运行期间电流自动限制，防止频繁过流故障跳闸定长控制到达设定长度后变频器停机通讯功能具有RS485标准通讯接口，支持ASCH和RTU两种格式的MO DBUS通 讯协议。具有主从多机联动功能运行功能运行命令通道操作面板给定；控制端子给定；串行口给定；可三种方式切换频率设定通道键盘模拟电位器给定；键盘、键给定；功能码数字给定；串行口给定；端子UP/DO WN给定；模拟电压给定；模拟电流给 定；脉冲给定；组合给定；可多种给定方式随时切换开关输入通道正、反转指令；8路可编程开关量输入，可分别设定35种功能。模拟输入通道2路模拟信号输入，420mA、010V可选模拟输出通道模拟信号输出，420111A或010V可选，可实现设定频率、输出频率等物理量的输出开关、脉冲输出 通道1路可编程开路集电极输出；1路继电器输出信号；1路。20KHz脉冲输出信号，实现各种物理量输出操作面板LED数码显示可显示设定频率、输出电压、输出电流等参数外接仪表显示输出频率、输出电流、输出电压显示等物理量显示按键锁定实现按键的全部锁定参数拷贝使用远控键盘可以实现变频器之间的功能码参数拷贝功能。保护功能过流保护；过压保护；欠压保护；过热保护；过载保护等任选件制动组件；远程操作面板；远程电缆；键盘安装座等环境使用场所室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等海波高度低于1000米(高于1000米时需降额使用)环境温度10+40湿度小于90%RH,无结露-12-VCD1000系列无感矢量型变频器使用说明书振动小于5.9米/秒2(0.6M)存储温度20+60结构防护等级IP20（在选用状态显示单元或键盘的状态下）冷却方式强制风冷安装方式壁挂式，柜内安装2.3 变频器的外观说明功率标贴-1L 一操作面板1 a变频器输入-进风孔飞虱 戈1底部安装注：以上图案供参考，若有改变以实物为准。2.4外形尺寸通风栅匕牌-13-VCD1000系列无感矢量型变频器使用说明书(a)、0.4KW-15KW规格尺寸(b)、18.5KW及以上规格尺寸系列/规格(KW)净 重/kg毛 重/kgWW1HHlH2DDID2dA型系列0.41.52.0126115170160140.51408.50.70.751.52.2F型系列0.42.02.3145133200188148.51486.51.90.751.52.23.04.02.12.4E型系列5.55.26.5200180300280193.5193130.77.511157.06.018.519.822.1275205510490506240.524017.51.5223026.028.0280205625600621240.5240374550.054.038030074072514-736310.53105575VCD1000系列无感矢量型变频器使用说明书表2-2变频器外形及安装系列尺寸注：若以上规格有差异，则以实物为准！恕不另行通知。2.5选配件：以下选配件，如有需要，请向我公司另外订购。2.5.1远程操作键盘型号：VCD1O O O-Y KO 1（无LCD液晶显示）和VCD1000-Y K02（有LCD液晶显示）变频器与远程操作键盘VCD1O O O-Y KO 1和VCD1000-Y K02之间采用RS485通讯 方式，两者之间只需一根四芯电缆连接，端口连接采用RJ45网口连接，安装方便。最大电气距离可达500米。本系列变频器支持本地键盘与远程键盘同时使用，无优先级别，双方均可同 时操作变频器。远控键盘可以随时热拔插。远程操作键盘可实现如下功能：（1）可控制从机的运行、停止、点动、故障复位、改变设定频率、改变功能参数和运行 方向。（2）可监视从机的运行频率、设定频率、输出电压、输出电流、母线电压等监控参数。2.5.2通信线缆远程操作键盘通信线缆型号：VCD1000-LAN0020（2.0m）其中Im、2m、5m、10m、20m为我公司变频器标准配置，若超过20m需订做。用于远程操作键盘和变频器主机的连接。2.5.3现场总线适配器（选配件）通过现场总线适配器能将VCD1000系列变频器连入MO DBUS现场总线网络。在 MO DBUS现场总线网络系统中，变频器作为一个从站工作。功能如下：1）、向变频器发送控制命令（如：启动、停机、点动等）2）、向变频器发送速度或频率给定信号；3）、从变频器中读取工作状态信息和实际值；4）、对变频器进行故障复位等。VCD1000系列变频器的通讯协议请参考第九章。2.5.4制动电阻VCD1000系列变频器内含制动单元，如有能耗制动要求，请按表2-3选配制动 电阻。制动电阻的连线安装如2-4选配制动电阻。制动电阻连线安装如图2-2所示。-15-VCD1000系列无感矢量型变频器使用说明书变频器u V WPEPB一图2-2变频器与制动组件连线图表2-3制动电阻选用表规格型号适用电机功率（KW）电阻阻值（欧）电阻功率（W）VCD1000-2S0004B0.4200100VCD1000-2S0007B0.75150200VCD1000-2S0015B1.5100400VCD1000-2S0022B2.270500VCD1000-4T0007B0.75300400VCD1000-4T0015B1.5300400VCD1000-4T0022B2.2200500VCD1000-4T0030B3.0200500VCD1000-4T0037B4.0200500VCD1000-4T0055B5.5301000VCD1000-4T0075B7.5301000-16-VCD1000系列无感矢量变频器使用说明书第三章变频器的安装及配线3.1 变频器的安装环境3.1.1安装环境要求(1)安装在通风良好的室内场所，环境温度要求在T0C40。C的范围内，如温度 超过40。C时，需外部强制散热或者降额使用。(2)避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。(3)严禁安装在有腐蚀性、爆炸性气体的场所。(4)湿度要求低于95%RH,无水珠凝结。(5)安装在平面固定振动小于5.9米/秒2(0.6G)的场所。(6)尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。3.1.2安装方向与空间(1)一般情况下应立式安装。(2)安装间隔及距离最小要求，如图3-1所示。(3)多台变频器采用上下安装时，中间应用导流隔板，如图3-2所示。图3-1安装的间隔距离图图3-2多台变频器的安装示意图3.2变频器面板的拆卸和安装拆卸:用十字螺丝刀把四个螺钉卸下来，即可卸下壳体。安装:将安装螺孔对齐后，上好螺钉即可。-17-VCD1000系列无感矢量变频器使用说明书3 3变频器配线的注意事项注意(I)接线前，确保已完全切断电源10分钟以上，否则有触电危险。(2)严禁将电源线与变频器的输出端U、V、W连接。(3)变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接 地，接地线一般线径为3.5mm2以上铜线，接地电阻小于10 Q。(4)变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。(5)变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装 置，如图3-3。(6)为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断电 器与电源相连。(7)继电器输入及输出回路的接线(XIX6、FWD、REV、0C、DO),应选用 0.75mm2以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地 端子PE相连，接线长度小于50m。/八 危险(1)确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。(2)确认变频器主回路端子P+、P-之间的直流电压值在降至DC36V以下后,才能开始内部配线工作。(3)只能由经过培训并被授权的合格专业人员进行配线操作。(4)通电前注意检查变频器的电压等级是否与供电压的一致，否则可能造成 人员伤亡和设备损坏。3.4主回路端子的配线断路器交流 电源VCD1000R(R)sT(T)u V W PEVCD1000系列无感矢量变频器使用说明书图3-3主回路简单配线3.5基本运行配线图图35基本配线图3.5.2主回路端子的配线主回路输入输出端子如表3-1所示表3-1主回路输入输出端子说明R 1 B r+U V W适用机型主回路端子电压端子功能说明等级名称VCD1OOO-2S0004B-平牢牢纲牢牢牢芈 5iE 5iE 5iE 5iE 5iE 5iE 5i 5iE单相R、T单相交流220V输入端子-19-VCD1000系列无感矢量变频器使用说明书01000-2S0022B220VU、V、W三相交流输出端子P+、B制动电阻接线端子01000-2T0015B-VCD1000-2T0022BVCD1000-4T0007BVCD1000-4T0075Bg EE 出尔国 2阳叫沔2叫”叫380V/220VR、S、T三相交流380V/200V输入端子U、V、W三相交流输出端子P+、B制动电阻接线端子注：接线端子与本表不同的，以实物为准不作另行通知!M系列迷尔型变频器220V单相输入端子为S、To3.6控制回路配置及配线3.6.1 控制板端子与跳线器的相对位置及功能介绍：A型主板CN1 CN25.515KW以主板18.5KW以上主板I-1 tsii I IJ Pl J P2 J P3CNN2 口CN1 J P1 J P2 图3-6控制板端子跳线位置示意图各端子和跳线在控制板上的相对位置如图3 6所示，各端子功能说明参见表 3-3,各跳线开关的功能以及设置请参见表3-2。变频器投入使用前，应正确进行端 子配线和设置控制板上的所有跳线开关，建议使用1加2以上的导线作为端子连接 线。表3-2跳线开关功能序号功能设置出厂值JP1脉冲输出端子D0电源选择2连接：外部电源供电外部电源-20-VCD1000系列无感矢量变频器使用说明书2-3连接：变频器内部24V电源供电供电JP2模拟输出端子A0输出 电流/电压类型选择2连接：420mA：AO 1端子输出电流信号2-3连接：010V,AO 1端子输出电压信号0-10VJP3CI电流/电压输入方式选择1-2连接：V侧，010V电压信号2-3连接：I侧：420mA电流信号4 20mA3.6.2控制板端子的说明(1)CN1端子功能说明如表3-3表3-3控制板CN5端子功能类别端子标号名称端子功能说明规格继电器TA变频器多可编程定义为多种功能的继电器输TA-TC:常闭,TA-TB:常开触点容量：输出端TB功能继电出端子,详见第六章6.5节端子功能AC250V/2A(CO S=1)子TC器输出端子参数P4.11输出端子功能介绍.AC250V/1A(CO S=0.4)DC30V/1A(2)控制回路端子CN2,排列如下:图37控制板端子排列顺序图(3)CN2端子功能说明如表3-4所示表3-4控制板CN2端子功能表类别端子 标号名称端子功能说明规格通讯485+485-RS485通讯接口RS485差分信号正端RS485差分信号负端标准RS485通讯接口，请使用双绞线或屏蔽线多功能0C1开路集电极输出可编程定义为多种功能的开关量光耦隔离输出-21-VCD1000系列无感矢量变频器使用说明书输出端子0C2端子1,2输出端子，详见第六章6.5节端子 功能参数P4.10输出端子功能介 绍.（公共端：CO M）工作电压范围:930V最大输出电流:50mA使用方法见P4.10参数说明脉冲输出端子DO集电极开路脉冲输出端子可编程定义为多种功能的脉冲输 出端子，详见第六章6.5节端子功 能参数P4.19、P4.20输出端子功 能介绍.（公共端：CO M）输出频率范围：由功能码P4.20决定，最大20KHz模拟量 输入VI模拟量输入VI接受模拟电压量输入（参考地：GND）输入电压范围：0-10V（输入阻抗：47KQ）分辨率：1/1000CI模拟量输入CI接受模拟电压/电流量输入，电 压、电流由跳线JP3选择，出厂默 认电压（参考地：GND）输入电压范围：010V（输入阻抗：47KQ）输入电流范围：020111A（输入阻抗：500 Q）分辨率：1/1000模拟量 输出AO模拟量输出A01提供模拟电压/电流量输出，可 表示7种量，输出电压/电流由跳 线JP2选择，出厂默认输出电压。（参考地：GND）电流输出范围：420111A电压输出范围：0-10V运行控制端子FWD正转运行命令正反转开关量命令,见P4.08组两 线三线控制功能说明。光耦隔禺输入输入阻抗：R=2KQ最（W么颜率TN|0Hz输大麴吧，）鹘REV反转运行命令多功能输入端子XI多功能输入端子1可编程定义为多种功能的开关量 输入端子,详见第六章6.5节端子 功能参数（P4组）输入端子功能介 绍.（公共端：CO M）X2多功能输入端子2X3多功能输入端子3-22-VCD1000系列无感矢量变频器使用说明书X4多功能输入端子4X5多功能输入端子5X6多功能输入端子6电源P24+24V电源对外提供+24V电源(负极端：CO M)10V+10V电源对外提供+10V电源(负极端：GND)最大输出电流:50mAGND+10V电源公共端模拟信号和+10V电源的参考地CO M和GND两者之间相互内部隔禺CO M+24V电源公共端数字信号输入，输出公共端3.6.3模拟输入输出端子的配线(1)VI端子接受模拟电压信号输入，书 0-+10V Q_-屏蔽迹近端接地图 3-7 VI院线方式如下：VCD1000 卜。VVIHgndPEJ、？转子配线图(2)CI端子接受模拟信号输入，跳线选择输入电压(010V)和输入电流(420mA),VCD10010V00-+10V+O 或 4-20mA FCI电流J P3GNDPE屏蔽线近端接地CI电压 口 jr13接线方合加工O4 ciy-23-VCD1000系列无感矢量变频器使用说明书图3-8 CI端子配线图(3)模拟输出端子A0的配线模拟量输出端子A0外接模拟表可指示多种物理量，跳线选择输出电流(420mA)和电压(010V)。端子配线方式如图3-9。模拟电压输出图3-9模拟输出端子配线提示：(1)使用模拟输入时，可在VI与GND或CI与GND之间安装滤波电容或共模电感。(2)模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，配线长度应 尽可能短。3.6.4通讯端子的配线变频器提供给用户的通信接口为标准的RS485通讯。以下几种配线方法，可以组成单主单从或单主多从的控制系统。利用上位机(PC机或PLC控制器)软件可实现对工控系统中变频器的实时监控，实现远程和高 度自动化等复杂的运行控制功能。(1)连接远控键盘与变频器也采用RS485接口，连接时将远控键盘的插头直接连 接到RS485通讯端口即可。不需要设置任何参数，变频器本机键盘和远控键盘 可同时工作。上位机(2)变频器RS485接口与上隹机弱呼*阿矍娄-；屏蔽电缆 RS232(db9)端子说明端子名称5V电H 源正端+5V发送数据线信号引脚号PE外_ _主VCD1000!TXD 接收数据线 RXD5V _RXD2TXD3GND5 电源地端GND _DTR4DSR6RI9CD1_RTS7CTS81 t端子说明端子名称信号一崩端子名称端子说明485+信11子485+信号+端子485-工端子485-信号+端子1 1-T-I-24-VCD1000系列无感矢量变频器使用说明书图 3-10 RS485-(RS485/232)-RS232 通讯配线（3）多台变频器可通过RS485连接在一起，由PLC（或上位机）作主机控制，如 图3 12所示，也可以其中一台变频器作主机，其它变频器作从机，如图3 13所示。随着连接台数的增加，通讯系统越容易受到干扰，建议按如下方 式接线：囱 pi匕赤撕典至知痛栏肝的接续因/赤蜥要 由知人弥白在建图3-13变频器多机通信时的接线图（变频器、电机全部良好接地）如果采用以上配线仍不能正常通讯，可尝试采取以下措施：-25-VCD1000系列无感矢量变频器使用说明书(1)将PLC(或上位机)单独供电或对其电源加以隔离。(2)通讯线上使用磁环；适当降低变频器载波频率。3.7符合EMC要求的安装指导变频器的输出为PWM波，它在工作时会产生一定的电磁噪声，为了减少变频 器对外界的干扰，本节内容从噪声抑制、现场配线、接地、漏电流、电源滤波器的使 用等几个方面介绍了变频器EMC的安装方法。3.7.1噪声的抑制(1)噪声的类型变频器工作产生的噪声，可能会对附近的仪器设备产生影响，影响程度与变频 器控制系统、设备的抗噪声干扰能力、接线环境，安全距离及接地方法等多种因素 有关，噪声的类型包括：静电感应、电路传播、空间传播、电磁感应等。图3-14噪声的类型及传播路径(2)抑制噪声的基本对策表2-5干扰抑制对策表噪声传播路径减小影响对策外围设备的接地线与变频器的布线构成闭环回路时，变频器接地线漏电流，会使设备-26-VCD1000系列无感矢量变频器使用说明书产生误动作。此时若设备不接地，会减少误动作。当外围设备的电源和变频器的电源共用同一系统时，变频器发生的噪声逆电源线传播,会使同一系统中的其他设备受到干扰，可采取如下抑制措施：在变频器的输入端安装 电磁噪声滤波器；将其它设备用隔离变压器或电源滤波器进行隔离。(1)容易受到干扰的设备和信号线，应尽量远离变频器安装。信号线应使用屏蔽线，屏蔽层单端接地，并应尽量远离变频器和它的输入、输出线。如果信号电线必须与强电 电缆相交，二者之间应保持正交。(2)在变频器输入、输出侧的根部分别安装高频噪声滤波器(铁氧体共模扼流圈)，可 以有效抑制动力线的射频干扰。(3)电机电缆线应放置于较大厚度的屏障中，如置于较大厚度(2mm以上)的管道或 埋入水泥槽中。动力线套入金属管中，并用屏蔽线接地(电机电缆采用4芯电缆，其中 一根在变频器侧接地，另一侧接电机外壳)。避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应远离变 频器的输入、输出线。信号线和动力线使用屏蔽线。具有强电场或强磁场的设备应注意 与变频器的相对安装位置，应保持距离和正交。3.7.2现场配线与接地电源线或电动机线控制信号线图3-16系统配线要求(1)变频器到电动机的线缆(U、V、W端子引 出线)应尽量避免与电源线(R、s、T或 R、T端子输入线)平行走线。应保持30 厘米以上的距离。(2)变频器输出U、V、W端子三根电机线尽量 置于金属管或金属布线槽内。(3)控制信号线应采用屏蔽电缆，屏蔽层与变频器PE端相连，靠近变频器侧单端 接地。(4)变频器PE端接地电缆不得借用其它设备接地线，必须直接与接地板相连。(5)控制信号线不能与强电电缆(R、S、T或R、T与U、V、W)平行近距离布线，不能捆 扎在一起，保持2060厘米(与强电电流大小有关)以上的距离。如果要相交 则应相互垂直穿越，如图3-16所示。(6)控制信号和传感器等弱电接地线必须与强电接地线分别独立接地。(7)禁止在变频器电源输入端(R、S、T或R、T)上连接其它设备。-27-VCD1000系列无感矢量变频器使用说明书-28-VCD1000系列无感矢量变频器使用说明书第四章变频器的运行和操作说明4.1 变频器的运行4.1.1 变频器运行的命令通道该变频器通过三种命令通道来控制变频器的启动、停止、点动等运行动作。操作面板用操作键盘上的p!、黑）键进行控制（出厂设置）。控制端子用控制端子FWD、REV、CO M构成两线式控制，或用XIX6中的一个端子和FWD 及REV两端子构成三线式控制。串行口通过上位机或其它可以与本机通讯的设备对变频器进行启动、停止控制。命令通道的选择可以通过功能码P0.03的设定来完成；也可通过多功能输入 端子选择（P4.00P4.07选择23、24号功能）来实现。注意：命令通道切换时，请事先进行切换调试，确认是否能满足系统的需求，否则有损坏设备和伤害人身的危险！4.1.2变频器频率给定通道变频器普通运行方式下有8种频率给定的物理通道，分别为：0：键盘模拟电位器给定1：键盘NJ ）键给定2:操作面板功能码数字给定3:端子UP/DO WN给定4:串行口给定5:模拟VI给定6:模拟CI给定7:端子脉冲（PULSE）给定8:组合设定4.1.3变频器的工作状态变频器的工作状态分为停机状态和运行状态：停机状态：变频器上电初始化后，若无运行命令输入，或运行中执行停机命 令后，变频器即进入待机状态。-27-VCD1000系列无感矢量变频器使用说明书运行状态：接到运行命令，变频器进入运行状态。4.1.4变频器的运行方式VCD1O O O变频器运行方式分为五种，按优先级依次为：点动运行一闭环运行 一PLC运行一多段速度运行一普通运行。如图4-1所示。0：点动运行变频器在停机状态下，接到点动运行命令（例如操作键壮 黑J键按下）后，按点动频率运行（见功能码P3.06P3.08）o1：闭环运行设定闭环运行控制有效参数（P7.00=1）,变频器将进入闭环运行方式。即将给 定量和反馈量进行PI调节（比例积分运算，见P7组功能码），PI调节器输出 为变频器输出频率的基本指令。通过多功能端子（27号功能）可令闭环运行方 式失效，切换为较低级别的运行方式。2：PLC运行设定PLC功能有效参数（P8.00个位W0）,变频器将进入PLC运行方式，变频 器按照预先设定的运行模式（见P8组功能码说明）运行。通过多功能端子（29 号功能）可令PLC运行方式失效，切换为较低级别的运行方式。3：多段速度运行通过多功能端子（1、2、3号功能）的非零组合，选择多段频率17（P3.26 P3.32）进行多段速运行。4：普通运行通用变频器的简单开环运行方式,见图4-1。-28-VCD1000系列无感矢量变频器使用说明书图4-1变频器运行状态的逻辑关系图以上五种运行方式中除“点动运行”外都可按多种频率设定方法运行。另外“PLC运行”“多段运行”“普通运行”可以进行摆频调整处理。4.2键盘的操作与使用4.2.1键盘选择与规格VCD1O O O系列变频器可根据机器的型号规格选择相匹配的控制键盘如下图。-29-VCD1000系列无感矢量变频器使用说明书PA-08PA-09a即03国即 a q F02L01 液晶面板回i3 口口 的图4-2控制面板的种类名称适用机型代码规 格备注A型0.4KW-2.2KWL015.5clli*6.6cmF型0.4KW-4.O KWF024.7clli*7.1cmE型5.5KW-15KWPA-085.4clli*7.8cm18.5KW-110KWFA-097.5cm*13cm中文液晶各种7cm*13cm表4-1控制键盘的规格尺寸4.2.1键盘布局变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运行参数 设定及外围设备等进行控制，操作面板如图4-2所示。图4-2操作键盘示意图4.2.2键盘功能说明-30-VCD1000系列无感矢量变频器使用说明书变频器操作键盘上设有8个按键和一个模拟电位器，功能定义如下表:键名称功能说明FWD 运行键在操作键盘方式下，按该键正转运行。STOP RESET J停止/复位键变频器在正常运行状态时，如果变频器的运行指令通道设置为面 板停机有效方式，按下该键，变频器将按设定的方式停机。变频 典在痂瞎1太Rd*册大，皮通通:管他亦撕典 肪同至学的值知1MENU 1ESC J功能/数据键进入或退出编程状态。r jqg il REV J点动/反转键在操作键盘方式下，按该键点动运行或反转运行，P3.45=0时，按该键点动运行；P3.45=1时，按该键反转运行；增加键数据或功能码递增。山减少键数据或功能码递减。移位/监控健在编辑状态时，可以选择设定数据的修改位；在其它状态下，可切换显示状态监控参数。(ENTER DATA J存储/切换键在编程状态时，用于进入下一级菜单或存储功能码数据。模拟电位器当P0.01=0,选择键盘模拟电位器给定时，调节该模拟电位器，可以控制变频器的输出频率4.2.3 LED数码管及指示灯说明变频器操作面板上有4位8段LED数码管、3个单位指示灯、3个状态指示灯。3个单位指示灯有6种组合，分别对应6种单位指示,出 rQ Hz rO无单位 A V如图4 3所小:Hz%S亮 o图43单位指示灯状态与单位关系图3个状态指示灯位于LED数码管的下方，自左到右分别为：FWD正转指示灯、REV反转指示灯、ALM报警指示灯。表4 2为状态指示灯说明：表4-2状态指示灯说明项目功能说明LED数码显示显示变频器当前运行的状态参数及设置参数-31-VCD1000系列无感矢量变频器使用说明书4.2.4操作面板的显示状态显示功能状态指示灯FWD正转指示灯，表明变频器输出正相 序，接入电机时，电机正转若FWD、REV指示灯同时亮，表明变频器工作在直流制动状态REV逆转指示灯，表明变频器输出逆相 序，接入电机时，电机反转ALM当变频器发生故障报警时，该指示灯点亮。变频器操作面板的显示状态分为停机状态参数显示、功能码参数编辑状态显示、故障告警状态显示、运行状态参数显示四种状态。一、停机参数显示状态变频器处于停机状态，操作键盘显示停机状态监控参数，通常显示的状态监 控参数是设定频率（b-01监控参数）。如图4-4图B所示，其右侧的单位指示灯显示 该参数的单位。按工 键，可循环显示其他停机状态监控参数（变频器默认显示b组前七种 监控参数，其它监控参数可由功能码P3.41,P3.42定义，详见第五章功能参数一 览表中b组状态监控参数说明）。在显示中可按回时切换到默认显示的监控参数 b-01,即设定频率，否则将一直显示最后一次豆示I醒控参数。日日.日日o o o
